DJI-Wärmebilddrohne: 4 verlässliche RFQ-Fragen vor dem Austausch der Payload
Beschaffungs-Memo für UAV-Payload-Teams
DJI-Wärmebilddrohne: 4 verlässliche RFQ-Fragen vor dem Austausch der Payload
Eine DJI-Wärmebilddrohne kann das passende Komplettwerkzeug für Inspektionsaufgaben sein. Problematisch wird es, wenn ein Team die Erfahrung mit diesem fertigen Fluggerät als fertige Modulspezifikation betrachtet. Bevor eine Payload ausgetauscht, eine Kamera-Featureliste kopiert oder ein Angebot für ein kompaktes LWIR-Modul angefordert wird, muss der Einkäufer vier Fragen beantworten, die einen DJI-typischen Workflow von einem kundenspezifischen OEM-Wärmebildmodul-Projekt unterscheiden.
Kurzantwort
Käufer einer DJI-Wärmebilddrohne sollten erst dann zu einer RFQ für ein kundenspezifisches Modul übergehen, wenn das fertige Fluggerät oder die Payload die mechanischen, Schnittstellen-, Daten-, Beschaffungs- oder Product-Ownership-Anforderungen des Projekts nicht erfüllen kann. Für kompakte UAV- und OEM-Payload-Anwendungen bietet das Featured-Modul HR21-L612-USB von Camcuda einen ungekühlten 640 x 512 LWIR-Signalpfad mit USB-Video, serieller USB-Kommunikation, RS-422-Steuerung, Abmessungen von 21 mm x 21 mm x 20,2 mm und einem Gewicht von unter 15 g. Ein analoger CVBS-Ausgang kann bei entsprechenden Konfigurationen unterstützt werden, und eine NDAA-Erklärung ist auf Anfrage erhältlich; beides sollte während der RFQ bestätigt werden.
Die Recherche zu DJI-Wärmebilddrohnen sollte mit den Systemgrenzen beginnen
Der typische Entscheidungsmoment für Einkäufer ist unspektakulär: Ein Serviceteam hat eine DJI-Wärmebildplattform geflogen, einem Versorgungs- oder Industrieunternehmen aussagekräftige Wärmesignaturen präsentiert und bewiesen, dass thermische Luftsichtungen einen echten Mehrwert bieten. Dann ändert sich die interne Fragestellung: Sollten als nächster Schritt weitere fertige Drohnen, eine andere Payload oder ein kundenspezifisches Wärmebildmodul in der eigenen Plattform des Teams beschafft werden?
Diese Frage erfordert eine klare Abgrenzung. DJI Enterprise positioniert die Mavic 3 Enterprise-Serie als integrierte kommerzielle Fluggerätefamilie mit einer Wärmebildversion für Inspektion, Brandbekämpfung, Such- und Rettungseinsätze sowie Nachteinsätze. Die Spezifikationen der Zenmuse H30T zeigen, wie eine fertige Payload die Wärmebildgebung mit umfassenderen Systemannahmen für Fluggerät und Gimbal bündelt. Diese Produkte sind keine reinen Modulzeichnungen.
Diese Unterscheidung ist für Camcuda-Käufer wichtig. Ein kompaktes Modul wie das HR21-L612-USB 640×512 ungekühltes LWIR-Wärmebildmodul ist für Teams gedacht, die eine Payload, ein Embedded-Gerät, eine Robotikplattform, ein Inspektionsprodukt oder ein kundenspezifisches UAV-System entwickeln. Es erhebt keinen Anspruch auf einen direkten Drop-in-Ersatz für DJI. Eine zielführende RFQ beginnt dort, wo der Einkäufer darlegen kann, warum der Weg über eine fertige DJI-Wärmebilddrohne nicht ausreicht.
Daraus ergibt sich ein praktischer Kompromiss: Fertige Drohnen reduzieren den Integrationsaufwand, können jedoch die Kontrolle über Gehäusedesign, Video-Routing, Host-Verarbeitung, Schnittstellenverhalten, Dokumentationspakete und die Produkt-Roadmap einschränken. Der Modulweg bietet mehr Kontrolle, überträgt dem Einkäufer jedoch die Verantwortung für Flugzellen-Passform, Optik, Gehäuse, elektrische Schnittstellen, Softwarepfad, Konformitätsprüfung und finale Validierung.
Vier RFQ-Fragen, bevor Käufer von DJI-Wärmebilddrohnen ein Modulangebot anfordern
1. Was hat der fertige DJI-Workflow bewiesen und was nicht?
Ein Feldeinsatz kann belegen, dass thermische Sichtbarkeit für den Einsatz nützlich ist. Er zeigt möglicherweise, dass sich überhitzte elektrische Anlagen deutlich abheben, eine Dach-Anomalie sichtbar wird oder Nachtpatrouillen durch thermischen Kontrast einfacher sind. Er beweist jedoch nicht, dass ein kompaktes Modul in Ihre Halterung passt, mit Ihrem Host-Board kommuniziert, die Bedingungen in Ihrem Gehäuse übersteht oder mit der von Ihrem Kunden geforderten Dokumentation geliefert wird.
Formulieren Sie dies als Gap-Analyse. Zum Beispiel: „Das fertige Fluggerät hat den Inspektions-Workflow bewiesen, aber unser Produkt erfordert eine kleinere, feste Payload mit USB-Videoanbindung an unseren Prozessor und ein tragfähiges RFQ-Dokumentenpaket.“ Dieser Satz ist weitaus zielführender, als nach einem „Kameramodul für eine DJI-Wärmebilddrohne“ zu fragen.
2. Handelt es sich um den Kauf eines fertigen Fluggeräts oder um ein OEM-Nutzlastprogramm?
Wenn das Team lediglich Flugbetrieb, Bedienerschulungen und wiederkehrende Inspektionen benötigt, bleibt der Kauf fertiger Fluggeräte meist der unkompliziertere Weg. Benötigt das Team hingegen ein eigenes Gehäuse, proprietäre Host-Elektronik, kontrolliertes Sourcing, kundenspezifische Datenverarbeitung oder die Integration in eine Nicht-DJI-Plattform, verlagert sich das Gespräch auf OEM-Wärmebildmodule.
Hier sollte ein Einkäufer die Drohnen-Wärmebildkamera-Anwendung -Seite von Camcuda prüfen und mit der übergeordneten Wärmebildkerne -Kategorie vergleichen. Ziel ist es nicht, jedem Drohnenprojekt ein Modul aufzudrängen, sondern den passenden Beschaffungsweg zu wählen.
3. Welchen Video- und Steuerpfad benötigt die Plattform tatsächlich?
Viele Verzögerungen bei späten RFQs entstehen durch eine schlicht fehlende Schnittstellenangabe. Eine kundenspezifische Payload benötigt möglicherweise USB-Video für einen Prozessor, serielle USB-Kommunikation oder eine RS-422-Steuerung. Bei Nachrüstungen, älteren Rekordern oder Sendern mit geringer Latenz kann bei entsprechenden Konfigurationen auch ein analoger CVBS-Ausgang erforderlich sein. Bestätigen Sie die genaue Schnittstelle während der RFQ; gehen Sie nicht davon aus, dass standardmäßig jeder Ausgang in jeder Lieferung enthalten ist.
Wenn analoges Video eine Rolle spielt, sollte der Einkäufer auch den Camcuda- Leitfaden für USB-, MIPI-, CVBS- und DVP-Schnittstellenlesen. Er hilft dabei, die Unterschiede zwischen digitaler Erfassung, Embedded-Schnittstellen und Legacy-Videokompatibilität einzuordnen.
4. Welche Dokumente verhindern, dass der Einkauf die Musterbestellung blockiert?
Käufer aus Nordamerika und Europa benötigen oft mehr als nur ein Angebot und ein Produktbild. Fordern Sie frühzeitig das Datenblatt, die mechanische Zeichnung, die elektrische Schnittstellenreferenz, Support-Dateien, CE/RoHS-bezogene Dokumente (sofern zutreffend) sowie eine auf Anfrage erhältliche NDAA-Erklärung an. Die FAA Remote ID -Seite erinnert daran, dass Drohnenprogramme neben der Beschaffung der Nutzlast auch betriebliche Compliance-Anforderungen mit sich bringen können. Sie ersetzt keine Produktdokumentation, verdeutlicht jedoch, warum Betreiber und Einkäufer den Compliance-Kontext nicht bis zum Schluss aufschieben sollten.
Auswahltabelle für DJI-Wärmebilddrohnen: fertige Nutzlast oder kompaktes Modul?
| Käufersituation | Wahrscheinlicher Ablauf | Erforderliche RFQ-Nachweise | Nächster Schritt von Camcuda |
|---|---|---|---|
| Serviceteam benötigt wiederkehrende Inspektionen mit minimalem Entwicklungsaufwand | Fertige Drohne oder Payload-Bundle | Fluggerät, Akku, Missionssoftware, Schulung, Support und lokale Betriebsanforderungen | Nutzen Sie den Artikel als Rahmenprüfung vor der Modulanfrage |
| OEM-Team benötigt eigenes Gehäuse und eigene Host-Elektronik | Kompakter LWIR-Modulansatz | Mechanischer Bauraum, Board-Stack, Kabelführung, Objektiv/FOV, Videopfad und Steuerpfad | HR21-L612-USB prüfen |
| Vorhandener Sender oder Rekorder erwartet analoges Video | Modulansatz mit Schnittstellenbestätigung | Anforderung an analogen CVBS-Ausgang, anwendbare Konfiguration, Latenzerwartung und Zielmarkt | Schnittstellenansatz bestätigen |
| Industrie- oder Versorgerkunde benötigt Unterstützung beim Außeneinsatz | Anwendungsprüfung vor Angebotserstellung | Temperatur, Vibration, Gehäuse, Zieldistanz, Überwachungs-Workflow und Dokumente | Wärmebildgebung im Außeneinsatz |
| Einkauf benötigt Herkunfts- und Compliance-Unterlagen vor der Musterfreigabe | Dokumentenbasierte Angebotsanfrage (RFQ) | Datenblätter, Zeichnungen, Schnittstellenreferenzen, Compliance-Prüfung, NDAA-Erklärung auf Anfrage erhältlich | Support-Downloads |

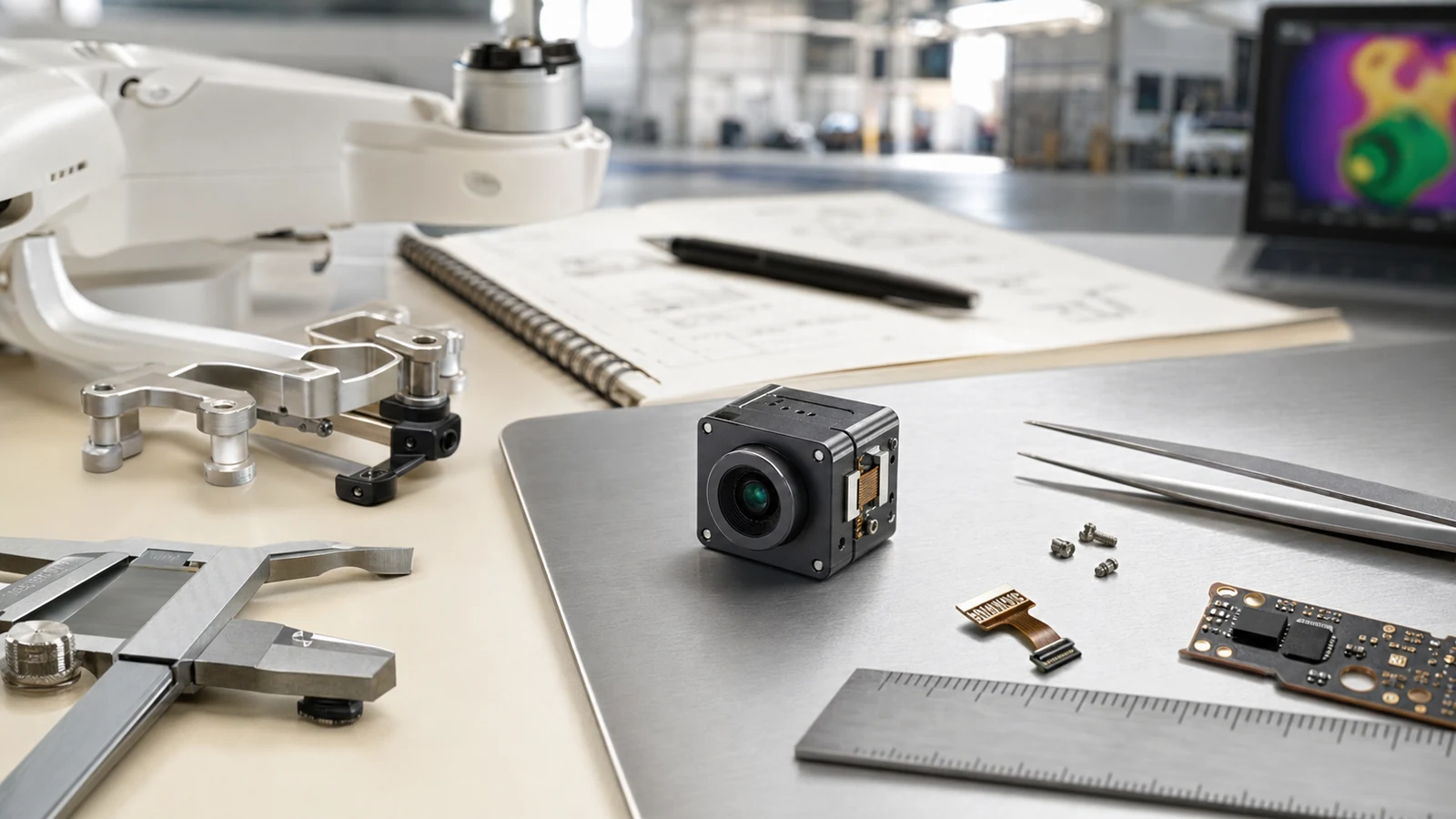

HR21-L612-USB-Nachweise für eine kundenspezifische UAV-Wärmebildmodul-RFQ
Das Modell HR21-L612-USB ist das Featured-Produkt für diesen Artikel, da es beim Keyword nicht um einen kostengünstigen Embedded-Sensor geht. Es geht um eine UAV-Nutzlast und ein kompaktes 640 x 512-Modul. Der Artikel nutzt den Modus single_product_focus, damit in der RFQ nicht der Eindruck entsteht, jedes Featured-Produkt sei gleichermaßen relevant.
Für Käufer von DJI-Thermodrohnen, die zu individuellen Nutzlastentwicklungen übergehen, sind die nützlichsten Details des HR21 die exakten Parameter auf Modulebene. Diese lassen sich direkt mit Halterung, Host-Board, Verkabelung, Strahlengang des Objektivs und den Beschaffungsanforderungen abgleichen.
| Produktmodell | HR21-L612-USB |
|---|---|
| Detektortyp | Ungekühlter Vanadiumoxid-Infrarot-Focal-Plane-Detektor |
| Auflösung | 640 x 512 |
| Pixelabstand | 12 um |
| Spektralbereich | 8-14 um |
| Detektorbildrate | 50 Hz |
| NETD | Kleiner oder gleich 40 mK bei 25 °C, F#1.0 |
| Versorgungsspannung | 5 V +/-0,5 V |
| Typische Leistungsaufnahme | Weniger als 1,2 W inklusive Erweiterungsboard, Referenz bei 25 °C |
| Digitalvideo | USB |
| Kommunikation | Serieller USB-Port und 1 x RS-422 |
| Analoges Video | CVBS wird bei entsprechenden Konfigurationen unterstützt; bitte bei der Angebotsanfrage (RFQ) abstimmen |
| Abmessungen | 21 mm x 21 mm x 20,2 mm |
| Gewicht | Weniger als 15 g |
| Betriebstemperatur | -40 °C bis +85 °C |
| Lagertemperatur | -50 °C bis +90 °C |
| Luftfeuchtigkeit | 5%-95%, nicht kondensierend |
Teledyne FLIRs SIRAS-Drohnenseite verdeutlicht, warum professionelle Thermodrohnen-Anwendungen häufig als Fluggerät-plus-Nutzlast-Architektur diskutiert werden. Die Erkenntnis für Camcuda-Käufer ist einfach: Wenn kein fertiges Drohnensystem erworben wird, muss die RFQ die Systemarchitektur beschreiben, in die das Modul integriert werden soll.
Anwendungsfall: Das Inspektionsteam, das über den Workflow einer fertigen Drohne hinauswächst
Betrachten wir ein Versorgungsinspektionsunternehmen, das für das Pilotentraining und den Praxisnachweis mit einer fertigen DJI-Thermodrohne beginnt. Das Team lernt, wo Wärmebilder nützlich sind: Transformatorschränke, Hinweise auf Dachfeuchtigkeit, Hotspots am Perimeter und Inspektionsflüge bei Nacht. Nach mehreren Einsätzen fragt ein Hardware-Kunde nach einem kleineren, fest montierten Sensorkopf, der sich auf einer anderen UAV-Plattform montieren lässt und Daten direkt an den kundeneigenen Prozessor streamt.
Der Fehler bestünde darin, dem Lieferanten einen DJI-Screenshot zu senden und nach „derselben Kamera, nur günstiger“ zu fragen. Die zielführende Anfrage ist präziser: 640 x 512 LWIR-Modul, kompaktes Gewicht und Abmessungen, USB-Video an den Host, RS-422-Steuerung, Bestätigung des analogen CVBS-Ausgangs (falls der Transmitter des Kunden dies erfordert) sowie Bereitstellung mechanischer und elektrischer Dokumente vor Freigabe von Mustern.
Genau bei dieser Übergabe unterstützen Camcudas Wärmebildmodul, ungekühlten Wärmebildmodulen- und Anwendungsseiten den Käufer beim Abgleich der Produktpassung, ohne vorzugeben, dass ein Modul allein bereits die vollständige Integration in das Fluggerät löst.
Häufige Fehler beim Austausch einer Wärmebild-Nutzlast im DJI-Stil
- Die Annahme, dass ein Modul einer Drohnen-Nutzlast entspricht. Ein kompaktes LWIR-Modul benötigt weiterhin Optik, Gehäuse, Host-Elektronik, Stromversorgung, Steuerung, Software und Validierung.
- Kopieren von Spezifikationen fertiger Fluggeräte in eine Modul-RFQ. DJI-Nutzlastspezifikationen und Zeichnungen auf Modulebene beantworten unterschiedliche Fragestellungen.
- CVBS-Anforderungen erst nach der Musterpreisgestaltung zu klären. Wenn das Projekt ein bestehendes Display, einen Rekorder, einen Sender oder einen latenzarmen analogen Pfad nutzt, bestätigen Sie den analogen CVBS-Ausgang bei den entsprechenden Konfigurationen während der RFQ.
- Nichtbeachtung von Beschaffungsdokumenten. Die Verfügbarkeit von NDAA-Erklärungen, Zeichnungen, Schnittstellenreferenzen und Compliance-Dokumenten kann bereits vor der Freigabe von Mustern durch den Einkäufer von Bedeutung sein.
- Den Outdoor-Einsatz vergessen. Bedingungen für Betriebshöfe, Perimeterüberwachung und Inspektionen vor Ort sollten explizit in die RFQ aufgenommen und nicht bloß durch das Wort Drohne impliziert werden.
RFQ-Checkliste für Käufer von DJI-Wärmebilddrohnen beim Wechsel zu einem OEM-Modul
| RFQ-Position | An Camcuda zu sendende Details |
|---|---|
| Grund für die Modullösung | Erläutern Sie, warum eine fertige DJI-Wärmebilddrohne oder eine Standard-Nutzlast für das Projekt nicht ausreicht. |
| Zielplattform | Kundenspezifisches UAV, Robotikplattform, stationäres Überwachungsgerät, Gimbal, Halterung oder eingebettetes Inspektionsprodukt. |
| Mechanischer Bauraum | Verfügbarer Bauraum, Ziel-Nutzlastgewicht, Objektiv-Freiraum, Steckerausrichtung, Kabelführung und Gehäusefenster. |
| Wärmebildanforderungen | Erforderliche Auflösung, Zielgröße, Entfernung, Erwartungen an Objektiv/Sichtfeld (FOV), erwartete Bildwiederholrate und Inspektionsumgebung. |
| Schnittstellenpfad | USB-Video, serielle USB-Kommunikation, RS-422 und ob der analoge CVBS-Ausgang bei den entsprechenden Konfigurationen bestätigt werden muss. |
| Dokumente | Datenblatt, mechanische Zeichnung, Referenz zur elektrischen Schnittstelle, Support-Materialien, CE/RoHS-bezogene Prüfung, sofern zutreffend, und NDAA-Erklärung auf Anfrage erhältlich. |
| Kommerzielle Informationen | Prototypenstückzahl, jährliche Schätzung, Bestimmungsland, Zeitplan und Erwartungen an die technische Unterstützung. |
Prüfen Sie für die nächste Entscheidung das Support-FAQund senden Sie anschließend die Anwendungshinweise über Camcuda Kontakt/RFQ. Eine kurze, spezifische Anfrage ist meist effektiver als eine lange Liste von Funktionswünschen.
Modulnachweise anfordern, bevor das Nutzlast-Design finalisiert wird
Wenn der Weg über eine fertige Standarddrohne nicht mehr ausreicht, übermitteln Sie Camcuda die Rahmenbedingungen des Fluggeräts oder der Plattform, den Bauraum für die Nutzlast, den Video-/Steuerungspfad, den Inspektions-Workflow, den Zielmarkt und die Dokumentationsanforderungen. Das Team kann so vor der Freigabe von Musterbudgets prüfen, ob das HR21-L612-USB zur kundenspezifischen Thermodrohnen-Modulstrategie passt.
HR21-L612-USB prüfen | Wärmebildkamera-Anwendungen für Drohnen | RFQ anfordern
FAQ: Fragen zur Modulbeschaffung für DJI-Wärmebilddrohnen
Ist das HR21-L612-USB ein Ersatzteil für eine DJI-Drohne?
Nein. Das HR21-L612-USB ist ein kompaktes LWIR-Wärmebildmodul für die OEM- und Nutzlast-Integration. Es ist nicht als direkter Drop-in-Ersatz für DJI-Komponenten gedacht. Setzen Sie es ein, wenn im Projekt eine kundenspezifische UAV-Nutzlast, ein Embedded-Gerät, ein Robotiksystem oder eine Inspektionsplattform entwickelt wird.
Wann sollte ein Käufer einer DJI-Wärmebilddrohne ein kundenspezifisches Modul in Betracht ziehen?
Ein Modul ist dann die richtige Wahl, wenn die fertige Drohne oder Nutzlast die Anforderungen an Mechanik, Schnittstellen, Beschaffung, Datenfluss, Gehäuse, Dokumentation oder Produkt-Roadmap nicht erfüllen kann. Wenn das Gesamtsystem den Einsatzzweck bereits abdeckt, verursacht eine Modul-RFQ möglicherweise unnötigen Entwicklungsaufwand.
Warum muss in der RFQ der fertige DJI-Workflow erläutert werden?
Der fertige Workflow zeigt, was das Einsatzteam bereits nachgewiesen hat und was noch ungelöst ist. Ein Lieferant kann präziser reagieren, wenn der Käufer erläutert, ob die Lücke bei Baugröße, Schnittstelle, Video-Routing, Steuerung, Dokumentation, Kostenstruktur oder Plattform-Eigentum liegt.
Benötigt ein kundenspezifisches UAV-Wärmebildmodul einen analogen CVBS-Ausgang?
Nur wenn das System analoge Kompatibilität mit einem Sender, Rekorder, Display oder einem anderen bestehenden Videoübertragungspfad benötigt. Camcuda kann bei entsprechenden Konfigurationen analogen CVBS-Ausgang unterstützen; bestätigen Sie diese Anforderung während der RFQ für das jeweilige Modul und Projekt.
Welche HR21-Details sind für die Integration in kompakte Nutzlasten am wichtigsten?
Die erste Passgenauigkeitsprüfung sollte Abmessungen von 21 mm x 21 mm x 20,2 mm, ein Gewicht von unter 15 g, Objektivabstände, Steckerausrichtung, Platinenposition, Kabelführung sowie Annahmen zu Halterungen/Gehäusen umfassen.
Welche Dokumente sollte ein Einkäufer aus Nordamerika anfordern?
Fragen Sie nach Datenblättern, mechanischen Zeichnungen, Referenzen für elektrische Schnittstellen, relevanten Konformitätsdokumenten, Hinweisen zum Zielmarkt sowie einer auf Anfrage erhältlichen NDAA-Erklärung. Gehen Sie erst dann davon aus, dass ein Dokument anwendbar ist, wenn Konfiguration und Anwendungsfall bestätigt wurden.
Kann Camcuda beim Vergleich zwischen fertigen Drohnen und Modullösungen helfen?
Camcuda kann bei der Produktauswahl auf Modulebene und der RFQ-Prüfung unterstützen. Der Käufer sollte Flugbetrieb, Fluggenehmigungen, lokale Drohnenvorschriften, Systemintegration und finale Payload-Validierung dennoch separat bewerten.
Was ist der häufigste Fehler bei einer DJI-zu-Modul-RFQ?
Der häufigste Fehler besteht darin, nach einer Kamera zu fragen, die dem fertigen Drohnenerlebnis entspricht, ohne die neue Architektur zu definieren. Ein Modullieferant benötigt mechanische, elektrische, optische, softwarebezogene, dokumentarische und kommerzielle Details, um ein verlässliches Angebot erstellen zu können.
Welche Camcuda-Seiten sollte ein Einkäufer vor dem Absenden der RFQ prüfen?
Beginnen Sie mit der HR21-L612-USB-Produktseite, der Anwendungsseite für Drohnen-Wärmebildkameras, der Seite für Outdoor-Wärmebildtechnik im Feldeinsatz, den Support-Downloads, den Support-FAQ und der Kontakt-/RFQ-Seite. Diese in der Sitemap hinterlegten Seiten decken die wichtigsten Produkt- und Anwendungsübergaben ab.
