Mini-Wärmebildkamerakern: 5 verlässliche Passform-Nachweise vor dem Lieferantenangebot
Lieferantenbewertungs-Memo
Mini-Wärmebildkamerakern: 5 verlässliche Passform-Nachweise vor dem Lieferantenangebot

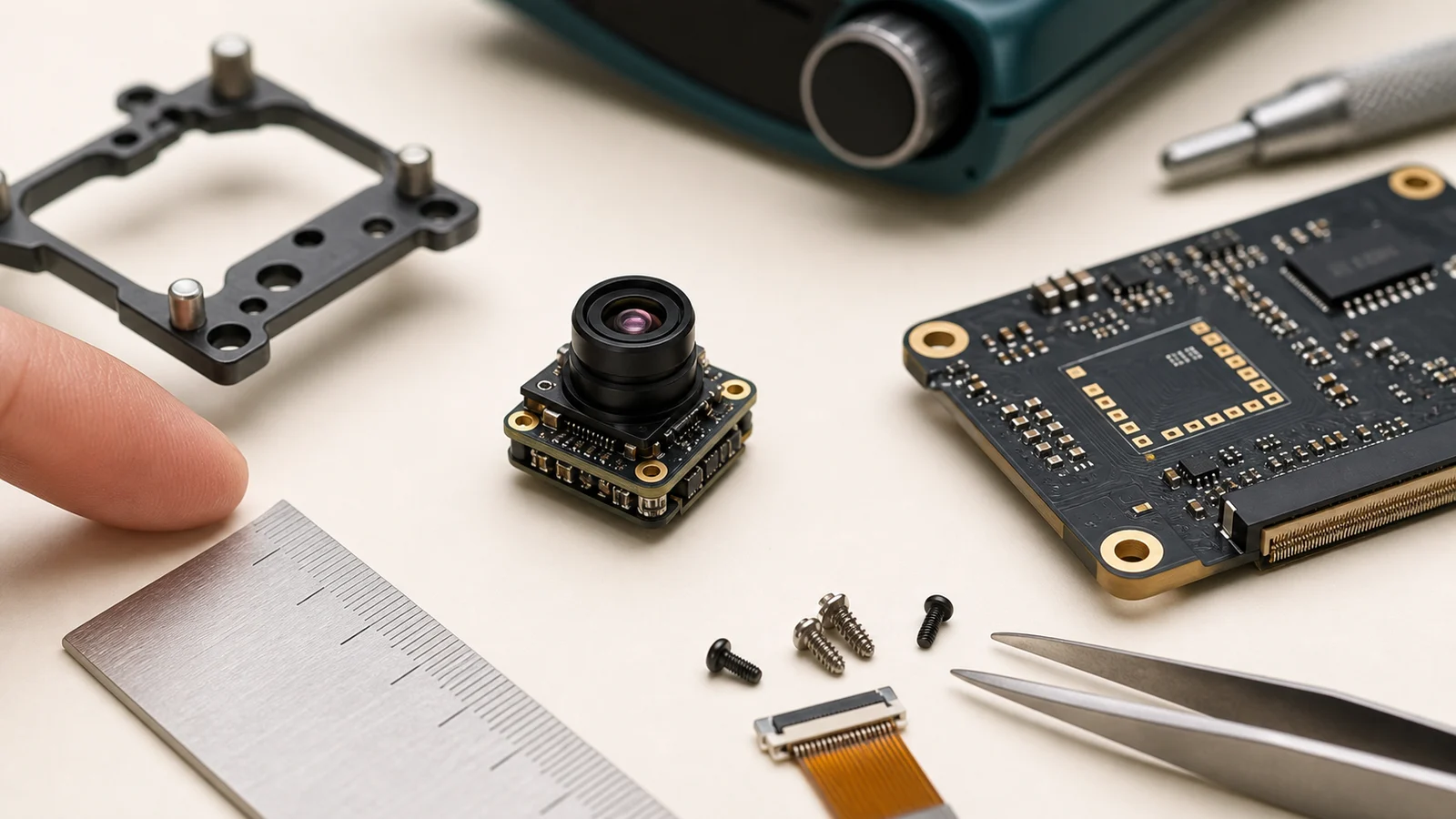

Ein Mini-Wärmebildkamerakern kann in einer Tabelle perfekt aussehen und sich dennoch als das Bauteil herausstellen, das das Gehäuse, die FPC oder die erste Felddemo verzögert. Die sicherere Frage für einen OEM-Einkäufer lautet daher nicht nur: „Wie klein ist er?“, sondern vielmehr: „Welche Nachweise für eine kompakte Passform kann der Lieferant erbringen, bevor wir für Muster bezahlen?“
Kurzantwort
Fordern Sie bei einer Angebotsanfrage (RFQ) für einen Mini-Wärmebildkamerakern fünf Nachweise an, bevor Sie Preise vergleichen: reale mechanische Abmessungen, Nachweise zur Host-Schnittstelle, Angaben zum Leistungs- und Wärmebudget, optische/Sichtfeld-Passgenauigkeit (FOV) sowie das für Ihren Zielmarkt erforderliche Dokumentationspaket. Die Featured-Produktreihen von Camcuda decken unterschiedliche kompakte Anforderungen ab: TC160-NF für stromsparende SPI/FPC-Embedded-Sensorik und HR21-L612-USB für kompakte 640 x 512 USB/RS-422 LWIR-Integration. Falls das Projekt Drohneninspektionen, Außenfeld-Überwachung oder Beschaffungen in Nordamerika betrifft, prüfen Sie während der RFQ die Payload-Kompatibilität, den analogen CVBS-Ausgang (nur bei entsprechenden Konfigurationen) und die Verfügbarkeit einer NDAA-Erklärung.
Warum ein Mini-Wärmebild-Kamerakern Nachweise benötigt, nicht nur eine kleine Zahl
Der unangenehme Moment für den Einkäufer entsteht meist, nachdem das erste Angebot intern geteilt wurde. Der Einkauf sieht einen kleinen Rechnungsposten. Das Engineering sieht die ungelösten Aufgaben: Wo tritt die FPC aus, bietet das Host-Board Platz für den Steckverbinder, hat das Objektiv genügend Abstand zur Halterung, passt der Videopfad zum Prozessor und kann der Lieferant Zeichnungen liefern, bevor das Gehäusedesign eingefroren wird?
Deshalb sollte ein Mini-Wärmebildkamerakern immer als Teil eines Gesamtsystems evaluiert werden. Der Sensor ist nur ein Eingang in einem größeren Edge-Gerät. NVIDIAs Berichterstattung über industrielle KI-Fertigung beschreibt Vision häufig als ganzheitliche Workflow-Aufgabe – von der Bildaufnahme über Edge-Reasoning bis hin zur operativen Reaktion. Diese Betrachtung ist hier besonders nützlich: Der kompakte LWIR-Kern schafft erst dann einen Mehrwert, wenn er nutzbare thermische Daten über das gewählte Host-System in einem reproduzierbaren mechanischen Gehäuse übertragen kann.
Microns Leitfaden zu Computer Vision betont einen ähnlichen Punkt auf Geräteebene: Visuelle Intelligenz hängt vom Erfassungspfad, dem Verarbeitungspfad und der Zuverlässigkeit des Datentransfers ab. Für ein thermisches OEM-Projekt bedeutet dies, dass das scheinbar kleinste Bauteil dennoch das größte Risiko darstellen kann, wenn Schnittstellen-Timing, Steckerausrichtung oder die Unterstützung von Evaluierungsboards erst später berücksichtigt werden.
Ein fundiertes Gespräch mit dem Lieferanten sollte daher konkrete Nachweise liefern. Bei einem Mini-Wärmebildkamerakern können diese Nachweise eine mechanische Zeichnung, Angaben zum Steckverbinder, ein maßstabsgetreues Produktbild, eine Schnittstellenreferenz, ein bewährter Evaluierungspfad, eine Bestätigung von Objektiv/Sichtfeld (FOV) und eine klare Auskunft darüber sein, welche Dokumente während der RFQ verfügbar sind. Ohne dies bleibt „Mini“ lediglich ein Adjektiv.
Auswahltabelle: Kompakte Spezifikationen in gezielte Lieferantenfragen umwandeln
| Passgenauigkeitsnachweis | Was Sie fragen sollten | Warum dies das Angebot ändert | Camcuda-Prüfpfad |
|---|---|---|---|
| Mechanischer Bauraum | Können Sie Abmessungen, Objektivfreiraum, Steckerseite und Montagebezug bereitstellen? | Verhindert eine nachträgliche Neukonstruktion von Halterung oder Gehäuse. | HR21 Maßzeichnung; TC160-NF FPC-Host-Board-Planung. |
| Schnittstellenpfad | Verwendet das Projekt SPI, USB, MIPI, DVP, RS-422 oder analogen CVBS-Ausgang bei entsprechenden Konfigurationen? | Trennt ein reines Sensormodul von einem Video-Payload-Pfad. | TC160-NF SPI/FPC; HR21 USB-Video und RS-422-Steuerung. |
| Leistungsbudget | Welche Versorgungsspannung und Betriebsleistung sollte das Host-Board reservieren? | Kompakte Geräte fallen häufig aus, wenn thermische Budgets, Akku- und Prozessorkapazitäten nur geschätzt werden. | TC160-NF 3,3 V stromsparender Betrieb; HR21 RFQ-Prüfung für Payload-Leistung. |
| Optik und FOV | Welche Annahmen zu FOV, Arbeitsabstand und Objektiv passen zur Anwendung? | Kleine Module können enttäuschen, wenn Zielgröße und Distanz erst nach der Musterprüfung festgelegt werden. | TC160-NF Schmal-FOV-Referenz; HR21 Objektiv-/FOV-Bestätigung während der RFQ. |
| Dokumentation | Kann der Lieferant Zeichnungen, Schnittstellenreferenzen, Datenblätter und Konformitätserklärungen bereitstellen? | Reduziert Beschaffungsverzögerungen bei Projekten in Nordamerika und Europa. | Support-Downloads, RFQ-Dokumentenanforderung, NDAA-Erklärung auf Anfrage erhältlich. |
Die Übersicht ist bewusst praxisnah gestaltet. Eine RFQ für einen Mini-Wärmebildkamerakern sollte nicht mit einem langen Text beginnen. Sie sollte den Lieferanten vielmehr auffordern aufzuzeigen, welcher Pfad für Ihr Gerät tatsächlich infrage kommt: kompakte Sensorik, kompaktes Video, UAV-Payload, Außenfeld-Überwachung oder ein anderer integrierter thermischer Workflow.
Vorgestellte Produktnachweise für eine Mini-Wärmebild-Kamerakern-RFQ
Das aktuelle Portfolio der Featured-Produkte von Camcuda bietet Einkäufern zwei praxisgerechte kompakte Optionen. Die erste ist ungekühlte 160×120-LWIR-Wärmebildmodul TC160-NF, ein stromsparendes Embedded-Sensormodul, das für die SPI-Host-Integration konzipiert ist. Die zweite ist HR21-L612-USB 640×512 ungekühltes LWIR-Wärmebildmodul, ein kompaktes 640 x 512 USB/RS-422-Modul, das häufig für UAV-Payloads und OEM-Integrationen evaluiert wird.
Dieser Unterschied ist entscheidend. Ein Einkäufer, der ein intelligentes Gerät, einen kleinen Raumsensor, einen HLK-Eingang oder einen kompakten Überwachungsknoten entwickelt, legt möglicherweise mehr Wert auf geringen Stromverbrauch, SPI, FPC-Ausrichtung und ein enges Sichtfeld (FOV). Ein Einkäufer, der eine kompakte Payload, ein Inspektionsgerät oder ein Embedded-Vision-Produkt entwickelt, legt womöglich mehr Wert auf eine Auflösung von 640 x 512, USB-Video, RS-422-Steuerung und die Möglichkeit, ein sehr kleines Modul in eine Halterung einzupassen. Beide Pfade gleichermaßen als einfachen „Mini-Wärmebildkamerakern“ zu behandeln, würde die Aussagekraft der RFQ schwächen.
| Produktmodell | TC160-NF |
|---|---|
| SKU-Referenz | MI1602M5S |
| Detektorklasse | Ungekühltes LWIR-Wärmebildmodul |
| Auflösung | 160 x 120 |
| Spektralbereich | 8-14 um |
| Bildwiederholrate | Bis zu 25 FPS |
| Versorgungsspannung | 3,3 V |
| Leistungsaufnahme | Niedrigenergiebetrieb, ca. 76–78 mW Referenz |
| Host-Schnittstelle | SPI |
| Steckverbinderpfad | 10-Pin-FPC, 0,5 mm Rastermaß als Referenz; Host-Steckverbinder bei RFQ bestätigen |
| FOV-Referenz | 56 / 45 / 34° in D/H/V-Reihenfolge |
| Betriebstemperatur | -20 °C bis +85 °C Referenz |
| Produktmodell | HR21-L612-USB |
|---|---|
| Detektor | Ungekühlter Vanadiumoxid-Infrarot-Focal-Plane-Detektor |
| Auflösung | 640 x 512 |
| Pixelabstand | 12 um |
| Spektralbereich | 8-14 um |
| Detektorbildrate | 50 Hz |
| NETD | Kleiner oder gleich 40 mK bei 25 °C, F#1.0 |
| Integrationsschnittstellen | USB-Video, serielle USB-Schnittstelle, 1 x RS-422 |
| Gewicht | Weniger als 15 g |
| Abmessungen | 21 mm x 21 mm x 20,2 mm |
| Betriebstemperatur | -40 °C bis +85 °C |
| Luftfeuchtigkeit | 5%-95%, nicht kondensierend |
Anwendungsbeispiel: Die Halterung passt, aber der Nachweis kommt zu spät
Betrachten wir eine kompakte Payload für Außeninspektionen: Der Mechanikingenieur hat nur ein kleines Einbaufenster in der Halterung. Der Embedded-Ingenieur plant eine USB-Erfassung. Der Einkauf erhält ein Lieferantenangebot mit der Bezeichnung „Mini-Wärmebildkamerakern“, das Auflösung, Preis und Lieferzeit auflistet. Auf den ersten Blick scheint das Muster freigegeben.
Der Fehler zeigt sich eine Woche später: Die Halterungszeichnung ging von einem nach hinten austretenden Steckverbinder aus, das ausgewählte Muster benötigt jedoch seitlichen Freiraum. Die Bildverarbeitungspipeline setzte auf USB-Video, doch die interne Prüfung hat die Steuerkommunikation nicht verifiziert. Zudem wurde versäumt zu prüfen, ob für einen bestehenden Sender oder Rekorder ein analoger CVBS-Ausgangspfad erforderlich ist. Camcuda kann den analogen CVBS-Ausgang bei entsprechenden Konfigurationen und Projektanforderungen unterstützen; dies sollte jedoch bereits bei der RFQ bestätigt und nicht einfach aus einer allgemeinen Schnittstellenliste abgeleitet werden.
Für Drohnen-Einkäufer besteht der nächste Schritt darin, die Modulnachweise mit den tatsächlichen Anforderungen abzugleichen: Drohnen-Wärmebildkamera-Anwendung: Payload-Grenzen des Fluggeräts, Gimbal oder starre Halterung, Sicht-Workflow für den Piloten, Videolatenz und Dokumentation. Für stationäre Überwachung, Wartungsarbeiten, Betriebshöfe von Versorgungsunternehmen oder robuste Außeneinsätze ist die Anwendung für Wärmebildtechnik im Außenbereich die bessere Planungsgrundlage.
Das SIRAS-Material von Teledyne FLIR ist ein nützliches Branchenbeispiel, da thermische Drohneneinsätze als umfassender Payload-, Feld- und Inspektions-Workflow betrachtet werden – und nicht nur als Frage der Sensorauflösung. Camcuda-Kunden können auf Modulebene dieselbe Sorgfalt anwenden: Klären Sie, was das Host-System benötigt, bevor Sie Angebote als vergleichbar betrachten.
Schnittstellen- und Integrationshinweise, die in das Angebot gehören
Das Wort „Mini“ beantwortet die Schnittstellenfrage nicht. Das TC160-NF ist für die SPI-Host-Integration über einen FPC-Steckverbinder ausgelegt. Das HR21-L612-USB ist für USB-Video, serielle USB-Kommunikation und RS-422-Steuerung positioniert. Andere Camcuda-Modulfamilien können je nach Modellfamilie und Konfiguration Schnittstellen wie USB, MIPI, DVP, RS-422 und CVBS unterstützen; die genaue Schnittstelle sollte jedoch für das Modul, das Objektiv, die Firmware, den Zielmarkt und das Host-System bestätigt werden.
Wenn der Käufer eine latenzarme Anzeige über ältere Displays, analoge Sender oder bestehende Rekorder wünscht, sollte dies in der RFQ direkt angegeben werden. Verwenden Sie eine präzise Formulierung: analoger CVBS-Ausgang bei zutreffenden Konfigurationen; bei RFQ bestätigen. Benötigt der Käufer eine Embedded-Datenerfassung für einen Prozessor, sollte die Anfrage den digitalen Pfad, Annahmen zum Evaluation Board sowie Software- oder SDK-Support (sofern verfügbar) enthalten. Dies unterstützt auch Googles allgemeine Empfehlung klare Linktexte zu verwenden und Seiten zu erstellen, die den Lesern helfen, zu relevanten Ressourcen zu navigieren.
Camcudas Schnittstellen-Leitfaden für Wärmebildkameramodule ist eine nützliche weiterführende Lektüre für Teams, die USB, MIPI, CVBS und DVP vergleichen. Für die Produktsuche beginnen Sie bei Wärmebildkerne, Wärmebildmodul, oder ungekühlten Wärmebildmodulen anstatt fertige Kameras und reine Module in derselben Auswahlliste zu mischen.
Häufige Fehler beim Kauf eines Mini-Wärmebildkamerakerns
- Nur den Footprint vergleichen. Ein kompaktes Modul benötigt dennoch Freiraum für das Objektiv, Platz für Steckverbinder, Kabelbiegeradien und Montagezugang für Halterungen.
- Die Auflösung vor dem Workflow festlegen. Ein 160 x 120 Sensorknoten und eine 640 x 512 Inspektions-Nutzlast lösen unterschiedliche Aufgaben.
- Den Videopfad unklar lassen. USB, SPI, MIPI, DVP, RS-422 und CVBS sind keine austauschbaren Einkaufsbegriffe.
- Einsatzbedingungen vor Ort ignorieren. Projekte im Außenbereich, für Drohnen und die industrielle Überwachung erfordern eine Prüfung von Temperatur, Luftfeuchtigkeit, Vibration, Gehäuseschutz und Begleitdokumentation.
- Compliance erst nachträglich berücksichtigen. Fragen Sie bei Beschaffungen für Nordamerika, Sicherheitsüberwachung, Drohneninspektion und industrielle Überwachung frühzeitig nach der verfügbaren Dokumentation. Camcuda kann auf Anfrage eine NDAA-Erklärung bereitstellen; der Anwendungsfall des Käufers und die genaue Konfiguration sollten jedoch während der Angebotsanfrage (RFQ) bestätigt werden.
RFQ-Checkliste für ein Mini-Wärmebildkamerakern-Angebot
| RFQ-Feld | Nützliche anzugebende Details |
|---|---|
| Anwendung | Embedded-Sensorik, Smart Device, UAV-Nutzlast, Outdoor-Feldüberwachung, industrielle Inspektion, Sicherheitsüberwachung oder ein anderer Anwendungsfall. |
| Bevorzugter Produktpfad | TC160-NF für Low-Power-SPI-Sensorik, HR21-L612-USB für kompakte 640 x 512 USB/RS-422-Evaluierung oder eine andere abzustimmende Modulfamilie. |
| Mechanische Grenzen | Verfügbarer Bauraum, Halterungszeichnung, Objektivfreiraum, Steckerseite, Kabelführung und Modul-Zielgewicht. |
| Schnittstelle | SPI, USB-Video, serielles USB, RS-422, MIPI, DVP, analoger CVBS-Ausgang bei zutreffenden Konfigurationen oder Evaluierungsboard-Pfad. |
| Optik | Zielabstand, Zielgröße, FOV-Erwartung, Gehäusefenster, Objektivannahmen und ob finale Objektivdetails bestätigt werden müssen. |
| Dokumente | Datenblatt, mechanische Zeichnung, Schnittstellenreferenz, Support-Dateien, CE/RoHS/ISO-bezogene Dokumente, sofern zutreffend, und NDAA-Erklärung auf Anfrage erhältlich. |
| Kaufmännische Details | Prototypenmenge, jährliche Schätzung, Bestimmungsland, Zeitplan und ob Unterstützung vor dem Board-Freeze erforderlich ist. |
Käufer, die Dateien vor der internen Freigabe benötigen, können beginnen mit Support-Downloads, prüfen Sie die Support-FAQ, und anschließend die genauen Projektanforderungen übermitteln über Camcuda Kontakt/RFQ.
Senden Sie eine bessere Kompaktkern-RFQ
Geben Sie die Zielanwendung, den verfügbaren Bauraum, den Schnittstellenpfad, den FOV-Bedarf, den Zielmarkt und die Dokumentationsanforderungen an. Camcuda unterstützt beim Vergleich von TC160-NF, HR21-L612-USB und weiteren LWIR-Modulpfaden hinsichtlich realer Gehäuse-, Host-Board- und Beschaffungsbeschränkungen.
TC160-NF prüfen | HR21-L612-USB prüfen | Technische RFQ anfragen
FAQ: Lieferantenbewertung für Mini-Wärmebildkamerakerne
Welcher Nachweis sollte für einen Mini-Wärmebildkamerakern als Erstes angefordert werden?
Fordern Sie mechanische Nachweise an: Abmessungen, Montagebezug, Steckerseite, Objektivfreiraum sowie ein Produktbild oder eine Zeichnung, die dem Mechanik-Team bei der Beurteilung der realen Passform hilft. Für das HR21-L612-USB lauten die maßgeblichen kompakten Werte 21 mm x 21 mm x 20.2 mm und weniger als 15 g.
Reicht ein 160 x 120-Modul für die OEM-Wärmesensorik aus?
Es kann ausreichend sein, wenn das Produkt kompakte Wärmebilddaten, einen geringen Stromverbrauch und einen definierten Erfassungsbereich anstelle eines hochdetaillierten Inspektionsbildes benötigt. Das TC160-NF eignet sich für Embedded Sensing, HLK- oder Raumüberwachung, Smart Devices und Wärmebilderfassungs-Projekte mit engem Sichtfeld (FOV).
Wann sollte ein Käufer stattdessen das Modell HR21-L612-USB in Betracht ziehen?
Ziehen Sie das HR21-L612-USB in Betracht, wenn das Projekt eine 640 x 512 LWIR-Ausgabe, eine kompakte Payload-Integration, USB-Video, serielle USB-Kommunikation und RS-422-Steuerung erfordert. Klären Sie Anforderungen an Objektiv, Firmware, Halterung, Dokumentation und Zielmarkt während der RFQ.
Unterstützt jeder Camcuda-Mini-Wärmebildkamerakern CVBS?
Nein. Wärmebildmodule von Camcuda können bei entsprechenden Konfigurationen und Projektanforderungen analogen CVBS-Ausgang unterstützen, die Schnittstellenverfügbarkeit muss jedoch während der RFQ bestätigt werden. Gehen Sie nicht davon aus, dass jedes Produkt standardmäßig jede Schnittstelle enthält.
Warum ist die FPC-Ausrichtung wichtig?
Ein kleines Modul kann bei der mechanischen Prüfung dennoch durchfallen, wenn das FPC zu einer Gehäusewand hin austritt, einen Montagebolzen blockiert oder einen Biegeradius erzwingt, den das Gehäuse nicht unterstützt. Fordern Sie Nachweise zu Steckverbindern und Kabelführung an, bevor das Platinen- oder Halterungsdesign eingefroren wird.
Welche Dokumente sollten Einkäufer aus Nordamerika anfordern?
Fordern Sie Datenblätter, mechanische Zeichnungen, Schnittstellenreferenzen, Produktspezifikationen, ggf. konformitätsbezogene Dokumente sowie die auf Anfrage erhältliche NDAA-Erklärung von Camcuda an. Die endgültige Passung der Dokumentation hängt von der Produktkonfiguration, dem Bestimmungsort und dem Verwendungszweck ab.
Sollte ein Drohnenkäufer stattdessen nach einer kompletten Wärmebilddrohne suchen?
Wenn der Käufer ein fertiges Fluggerät benötigt, kann ein komplettes Drohnen-Bundle sinnvoll sein. Wenn der Käufer eine OEM-Payload, einen Gimbal, ein eingebettetes Inspektionsgerät oder eine kundenspezifische Plattform baut, ist eine RFQ für ein kompaktes LWIR-Modul möglicherweise der bessere Weg.
Wie viele Lieferantenangebote sollten verglichen werden?
Vergleichen Sie nur Angebote, die dieselben Nachweisfragen beantworten. Ein günstigeres Angebot ohne mechanische Zeichnungen, Schnittstellenklarheit oder Dokumentationsunterstützung ist nicht gleichwertig mit einem Angebot, das dem Engineering hilft, das Muster freizugeben.
Was sollte mit der ersten RFQ-E-Mail gesendet werden?
Übermitteln Sie Zielanwendung, Bauraumbeschränkungen, Schnittstellenpräferenz, Host-Prozessor oder -Controller, FOV/Arbeitsabstand, Prototypen- und Jahresmengen, Zielland sowie erforderliche Dokumente. Dies gibt dem Lieferanten ausreichend Kontext, um den passenden Mini-Wärmebild-Kamerakern zu empfehlen.
