Kompakter Wärmebildkamera-Kern: 3 verlässliche Fragen zur Platinenpassform vor der Musterbestellung
Technisches Memo für Einkäufer von Embedded-Wärmebildsensorik
Kompakter Wärmebildkamera-Kern: 3 verlässliche Fragen zur Platinenpassform vor der Musterbestellung

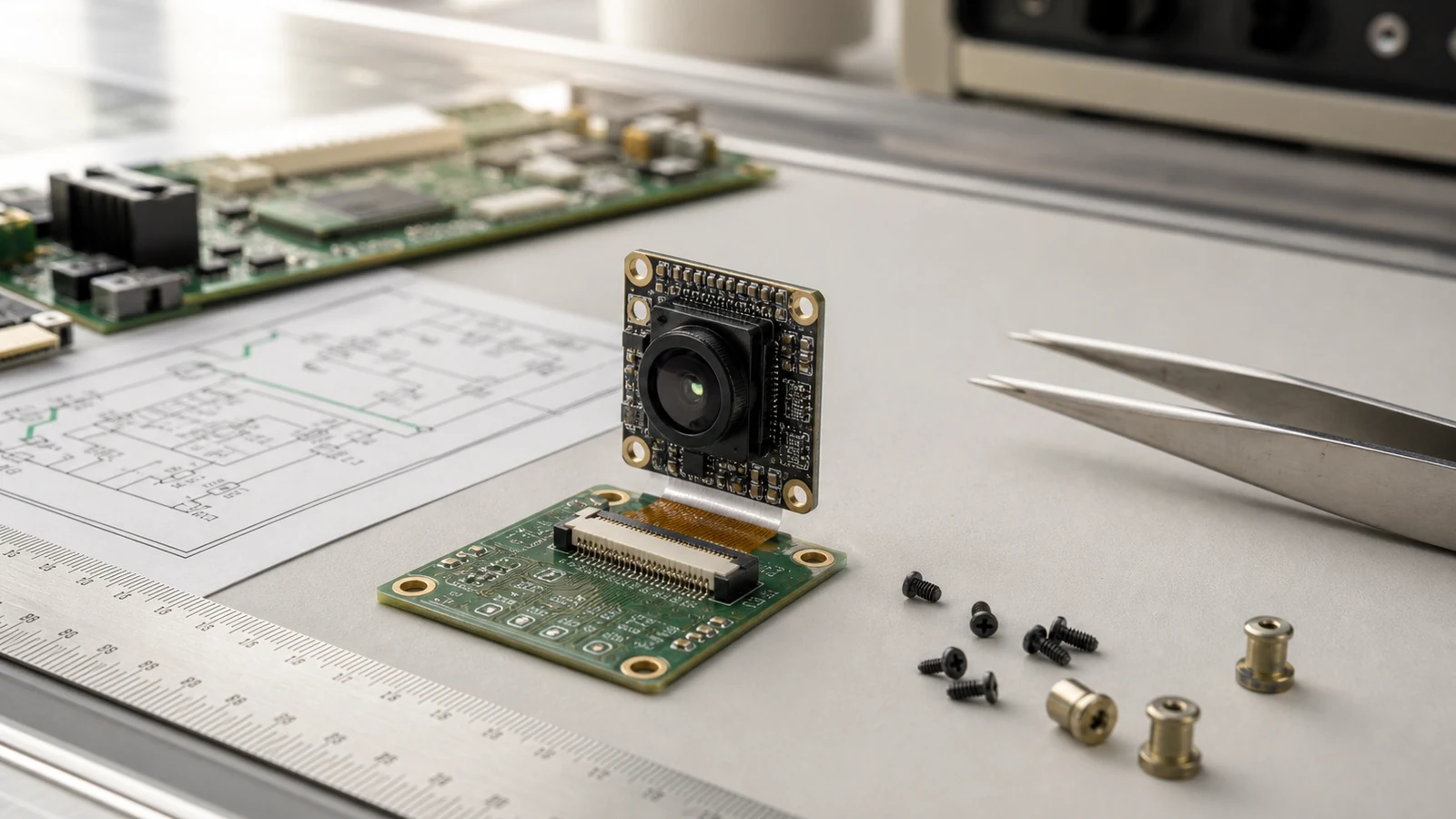

Ein kompakter Wärmebildkamerakern wirkt auf den ersten Blick oft wie der unkomplizierte Teil eines Embedded-Sensing-Projekts. Das Modul ist klein, der Preis ist klar und das erste Muster scheint schnell greifbar. Doch dann beginnt die Prüfung des Host-Boards: Der Steckverbinder zeigt in die falsche Richtung, der Erfassungsbereich ist breiter als die Optik abdecken kann, das Firmware-Team hat USB statt SPI erwartet oder der Einkauf fordert Dokumente an, nachdem das Layout bereits eingefroren wurde.
Dieses Memo richtet sich an Ingenieure und Einkäufer, die sicherstellen wollen, dass die Musterbestellung reale Integrationsfragen beantwortet, anstatt eine zweite Board-Revision erforderlich zu machen.
Kurzantwort
Ein kompakter Wärmebildkamerakern sollte erst ausgewählt werden, nachdem der Einkäufer den Bauraum (Mechanical Envelope), die Host-Schnittstelle, die Szenenabdeckung, das Leistungsbudget und die Dokumentationsanforderungen bestätigt hat. Das vorgestellte ungekühlte LWIR-Wärmebildmodul TC160-NF 160×120 von Camcuda eignet sich für kompakte Embedded-Sensing-Projekte, die eine SPI-Host-Integration, 3,3 V Spannungsversorgung, einen stromsparenden Betrieb von ca. 76–78 mW Referenzwert, 8–14 µm LWIR-Erfassung und ein Sichtfeld von 56 / 45 / 34 Grad D/H/V erfordern. Für UAV-Nutzlasten oder 640 x 512-Anwendungen ist das HR21-L612-USB möglicherweise die passendere Alternative, sollte TC160-NF in einer RFQ für platzsparende Board-Integrationen jedoch nicht ohne triftigen Grund ersetzen.
Entscheidungen über kompakte Wärmebild-Kamerakerne beginnen am Platinenrand
Der erste Impuls zum Kauf entsteht meist im Stillen. Ein Embedded-Team hat ein Gerätegehäuse auf dem Tisch, ein Leiterplattenlayout auf dem Bildschirm und eine Wärmebildfunktion, die das Produktmanagement im nächsten Prototyp sehen möchte. Jemand fragt, ob man einen kompakten Wärmebildkamerakern nicht einfach bestellen und testen kann. Die ingenieurtechnische Antwort lautet: vielleicht – aber nur, wenn das Muster unter Berücksichtigung der realen Board-Restriktionen bestellt wird.
Googles Leitfaden für hilfreiche Inhalte fordert Publisher auf, in erster Linie für Menschen zu schreiben. Für diesen Einkäufer bedeutet ein nutzerzentrierter Inhalt, die tatsächlichen Integrationsrisiken beim Namen zu nennen: Ein kleines LWIR-Modul kann dennoch das falsche Modul sein, wenn Host-Schnittstelle, Steckverbinderpfad, Optik oder das Dokumentationspaket nicht zum Produkt passen.
NVIDIA Berichterstattung zur Hannover Messe 2026 beschreibt industrielle KI anhand von Systemen, Simulationen, Robotik und Bildverarbeitungs-Workflows statt über isolierte Sensoren. Dieser Ansatz ist auch hier zielführend. Ein Wärmebildkern ist Teil eines Boards, Gehäuses, Firmware-Pfads, Leistungsbudgets, Inspektions-Workflows und Lieferantenübergabeprozesses. Das Modul ist nur in seinen physischen Abmessungen klein; die Entscheidung bleibt eine Systementscheidung.
1. Passen Steckverbinder und Host-Schnittstelle zur ersten Platine?
Das TC160-NF ist auf eine SPI-Host-Integration über einen 10-poligen FPC-Referenzsteckverbinder mit 0,5 mm Rastermaß ausgelegt. Das ist ideal für kompakte Embedded-Produkte, sofern das Host-Board und das Firmware-Team darauf vorbereitet sind. Frustration entsteht jedoch, wenn der Einkäufer eine Evaluierung wie bei einer USB-Kamera erwartet hat, ohne dies in der RFQ anzugeben.
Der praktische Kompromiss ist einfach: SPI- und FPC-Pfade unterstützen kompakte Board-Designs, erfordern jedoch eine frühzeitigere elektrotechnische und Firmware-Planung. Eine USB-Evaluierung kann für das Bring-up hilfreich sein, sollte aber explizit als Evaluierungspfad angefragt und nicht als Schnittstelle des reinen Moduls vorausgesetzt werden.
2. Passt die thermische Szene zu Optik und Auflösung?
Ein kompakter Wärmebildkamerakern mit 160 x 120 Auflösung eignet sich hervorragend für Präsenzerkennung, Wärmeverteilungsanalysen, HLK-Überwachung, Feedback in Smart Appliances, kompakte Sicherheitserfassung und Ereigniserkennung. Es handelt sich jedoch um eine völlig andere Entscheidung als bei einer 640 x 512 UAV-Nutzlast oder einer Inspektionskamera mit hoher Reichweite.
Microns Artikel über Smart Manufacturing erläutert, wie Bildanalysen detaillierte Prozessschritte in der Fertigung bewerten können. Die Lehre für einen Camcuda-Käufer besteht nicht darin, Halbleiterbeispiele zu kopieren, sondern zu definieren, welche Entscheidung das Wärmebild treffen muss. Wenn das Gerät lediglich Wärmezonen oder Belegungsmuster erkennen muss, reicht das TC160-NF möglicherweise völlig aus. Erfordert das Produkt feine Inspektionsdetails auf Distanz, sollte dies vor der Musterbestellung in der RFQ spezifiziert werden.
3. Kann der Einkauf das Musterpaket vor dem Layout-Freeze freigeben?
Ein kompaktes Modul kann im Beschaffungsprozess immer noch scheitern, wenn die Dokumentation zu spät eintrifft. Fordern Sie Linsendetails, mechanische Zeichnungen, FPC-Ausrichtung, Host-Steckverbinder-Referenzen, Schnittstellendokumentation, Hinweise zu Stückzahlen und Verfügbarkeit sowie gegebenenfalls Konformitätsunterlagen an. Für Nordamerika oder behördennahe Projekte kann Camcuda auf Anfrage eine NDAA-Erklärung bereitstellen; bestätigen Sie den Dokumentationsbedarf während der RFQ.
Auswahltabelle für kompakte Wärmebild-Kamerakerne zur Musterplanung
| Käuferfrage | Was das technisch bedeutet | TC160-NF-Eignung | Nächster Link |
|---|---|---|---|
| Passt das Modul in ein kompaktes Gerät? | Prüfen Sie Platinenkontur, Steckerausrichtung, Gehäusefenster, Objektivabstand und Kabelführung. | Sehr gut geeignet für kompakte Embedded-Sensorik, wenn SPI/FPC akzeptabel ist. | TC160-NF ansehen |
| Wird eine USB-Videoausgabe vom Modul benötigt? | Trennen Sie die Bare-Modul-Schnittstelle von den Anforderungen des Evaluierungs- oder Prozessorboards. | Die SPI-Host-Integration ist der primäre Integrationspfad; fordern Sie bei Bedarf eine USB-Evaluierungsplanung an. | Schnittstellen vergleichen |
| Reicht 160 x 120 aus? | Stimmen Sie die Auflösung auf Zielgröße, Arbeitsabstand, Szenenbreite und Entscheidungslogik ab. | Geeignet für thermische Präsenzerkennung, Zonenüberwachung, Smart-Device-Sensorik und kompakte Überwachung. | Wärmebildkerne |
| Handelt es sich tatsächlich um ein Drohnen-Nutzlastprojekt? | UAV-Nutzlasten erfordern möglicherweise eine höhere Auflösung, andere Videopfade, Montage und Feldvalidierung. | Verwenden Sie TC160 nur, wenn die Mission für stromsparende Embedded-Sensorik geeignet ist; vergleichen Sie andernfalls HR21. | Drohnen-Wärmebildkamera |
| Wird das Produkt im Außenbereich eingesetzt? | Die Überwachung im Außenbereich wirft Fragen zu Gehäuse, Zieldistanz, Montage und Dokumentation auf. | Möglich für kompakte Sensorik, wenn Umgebung und Optik passen; im Rahmen der RFQ bestätigen. | Wärmebildgebung im Außeneinsatz |
TC160-NF-Produktnachweise für eine RFQ zu kompakten Wärmebild-Kamerakernen
Der ausgewählte Produktmodus für diesen Artikel ist single_product_focus: TC160-NF ist das primäre Featured-Produkt, da der Fokus auf kompakten Kernen und der Board-Integration liegt. HR21-L612-USB dient als kurzer Vergleich für Einkäufer, deren Projekt eigentlich ein 640 x 512 UAV- oder detailreicheres Modul erfordert.
| Produktmodell | TC160-NF |
|---|---|
| SKU-Referenz | MI1602M5S |
| Detektorklasse | Ungekühltes LWIR-Wärmebildmodul |
| Auflösung | 160 x 120 |
| Gesamtpixel | 19.200 Referenz |
| Detektor-Pitch | 35 µm Referenz |
| Spektralbereich | 8-14 um |
| Bildwiederholrate | Bis zu 25 FPS |
| Sichtfeld | 56 / 45 / 34° in D/H/V-Reihenfolge |
| Optischer Pfad | Feste optische Konfiguration mit engem Sichtfeld (Narrow-FOV) |
| Versorgungsspannung | 3,3 V |
| Leistungsaufnahme | Niedrigenergiebetrieb, ca. 76–78 mW Referenz |
| Host-Schnittstelle | SPI |
| Steckverbinderpfad | 10-Pin-FPC, 0,5 mm Rastermaß als Referenz; Host-Steckverbinder bei RFQ bestätigen |
| Betriebstemperatur | -20 °C bis +85 °C Referenz |
| Kalibrierung | Werkskalibrierte thermische Ausgabe |
| USB-Evaluierungspfad | Über Evaluierungsboard-Planung verfügbar; bei RFQ bestätigen |
Diese Werte reichen aus, um eine technische Prüfung zu starten, stellen jedoch noch kein vollständiges Produktdesign dar. Der Einkäufer muss weiterhin das endgültige Linsenmaterial, die mechanische Zeichnung, die FPC-Ausrichtung, das Host-Timing, GUI- oder SDK-Erwartungen, Stückzahlen, Verfügbarkeit sowie Dokumente für den Zielmarkt abstimmen.
Erfordert dasselbe Projekt plötzlich eine UAV-Nutzlast, 640 x 512 Details, USB-Video, serielle USB-Kommunikation, RS-422 oder einen analogen CVBS-Ausgang bei entsprechenden Konfigurationen, vergleichen Sie HR21-L612-USB anstatt das TC160-NF in eine unpassende Rolle zu zwingen. CVBS sollte während der RFQ hinsichtlich des genauen Modells, der Firmware, des Host-Systems und der Marktanforderungen abgestimmt werden.
Anwendungsfall: Ein kompaktes Sensor-Board, für das fast das falsche Muster bestellt wurde
Ein Smart-Device-Team benötigt einen thermischen Eingang zur Erfassung von Raumbedingungen. Das Gehäuse verfügt bereits über ein kleines Frontfenster, die MCU-Platine ist dicht bestückt, und der Produktmanager möchte nächste Woche ein Muster. In der ersten E-Mail wird nach einem kompakten Wärmebildkamerakern mit „einfacher Videoausgabe“ gefragt.
Diese Formulierung ist zu vage. Der Ingenieur überarbeitet sie zu einer aussagekräftigen Anfrage (RFQ): 160 x 120 LWIR-Modul, stromsparender 3,3-V-Betrieb, SPI-Host-Integration, 10-Pin-FPC-Anbindung, Prüfung auf enges Sichtfeld (Narrow-FOV), Zielszene innerhalb einer kleinen Raumzone sowie Dokumentation vor dem zweiten Platinenlayout. Die Musteranfrage wird so zum Nachweis der Platinenkompatibilität, nicht nur zum Preisvergleich.
Dieselbe Systematik gilt für die HLK-Überwachung, Sensorik in Haushaltsgeräten, kompakte Sicherheitsgeräte und Edge-Sensorik-Knoten. Die SIRAS-Seite von Teledyne FLIR bietet einen guten Kontrast, da sie eine vollständige professionelle Drohne mit austauschbarer thermischer/visueller Nutzlast beschreibt. Der TC160-NF gehört nicht zu dieser Produktklasse. Er richtet sich an Entwickler, die ihr Host-Produkt um einen kompakten LWIR-Sensoreingang herum aufbauen.
Häufige Fehler bei Mustern kompakter Wärmebild-Kamerakerne
- Bestellung allein nach Größe. Eine geringe physische Größe bestätigt weder FPC-Ausrichtung, Objektivabstand, Host-Timing, Firmware-Aufwand noch die Passgenauigkeit im Gehäuse.
- Verwechslung von SPI-Integration mit Plug-and-Play-USB-Video. Wenn eine USB-Evaluierung erforderlich ist, fordern Sie diese direkt an, anstatt davon auszugehen, dass sie im reinen Modul enthalten ist.
- Einsatz von 160 x 120 für Inspektionsaufgaben mit feinen Details. Die Auflösung muss auf Zielgröße, Entfernung, Szenenbreite und Entscheidungslogik abgestimmt sein.
- Verzicht auf die Dokumentationsanfrage. Mechanische Zeichnungen, Schnittstellenreferenzen, Support-Dateien und konformitätsrelevante Dokumente können darüber entscheiden, ob der Einkauf Mittel für Muster freigibt.
- Ein Featured-Produkt in jeden Artikel oder jede RFQ erzwingen. TC160-NF dient der kompakten Embedded-Sensorik; HR21-L612-USB bedient einen anderen 640 x 512 UAV/OEM-Nutzlastpfad.
RFQ-Checkliste für Muster kompakter Wärmebild-Kamerakerne
| RFQ-Position | Zu übermittelnde Angaben |
|---|---|
| Anwendung | Smart Appliances, HLK-Überwachung, eingebettete Sicherheitssensorik, IoT-Knoten, kompakte Außenüberwachung oder ein anderes OEM-Gerät. |
| Szenenanforderungen | Zielgröße, Arbeitsabstand, Szenenbreite, Ereignistyp und ob eine temperaturbezogene Ausgabe oder thermische Präsenzerkennung erforderlich ist. |
| PCB-Einschränkungen | Verfügbare PCB-Fläche, FPC-Richtung, Steckverbinderhöhe, Gehäusefenster, Objektivabstand und Kabelführung. |
| Elektrischer Pfad | SPI-Host-Integration, 3,3-V-Versorgungskonzept, MCU-/Prozessormodell, Timing-Erwartungen und Evaluierungsboard-Bedarf. |
| Software-Anforderungen | GUI, SDK, Beispielcode, Kalibrierungsausgabe oder hostseitige Bildverarbeitungsanforderungen. |
| Dokumente | Datenblatt, mechanische Zeichnung, Schnittstellenreferenz, Support-Dateien, Compliance-Unterlagen und NDAA-Erklärung bei Relevanz auf Anfrage erhältlich. |
| Kommerzielle Angaben | Prototypenmenge, jährliche Stückzahlschätzung, Zielland, Zeitplan und ob für das Projekt das TC160-NF oder eine höher auflösende Alternative benötigt wird. |
Nutzen Sie Camcuda Support-Downloads und der Support-FAQ um eine präzisere Anfrage vorzubereiten, und senden Sie die Anwendungshinweise anschließend über Camcuda Kontakt/RFQ.
Senden Sie die Platinenbeschränkungen, bevor Geld für Muster fließt
Wenn Ihr Projekt einen kompakten Wärmebildkamerakern für Embedded-Sensing benötigt, senden Sie Camcuda die Platinenkontur, die Steckverbindungsanforderungen, Szenenanforderungen, das Leistungsbudget, Dokumentationsanforderungen und die Prototypenmenge. Das Team kann prüfen, ob der TC160-NF für das erste Muster geeignet ist oder ob ein Modul mit höherer Auflösung die passendere Lösung darstellt.
FAQ zu Musterbestellungen kompakter Wärmebild-Kamerakerne
Ist die TC160-NF eine vollständige Wärmebildkamera?
Nein. Der TC160-NF ist ein kompakter Wärmebildkamerakern für die OEM- und Embedded-System-Integration. Host-Platine, Gehäuse, Firmware-Pfad, Schutzfenster, Objektivbestätigung und Dokumentationspaket müssen im Rahmen des Projekts noch abgestimmt werden.
Wann ist ein kompakter Wärmebildkamerakern besser als ein 640 x 512-Modul?
Wählen Sie einen kompakten Kern mit geringerer Auflösung, wenn das Produkt einen niedrigen Stromverbrauch, einen kompakten Sensoreingang, eine SPI/FPC-Integration sowie eine thermische Anwesenheits- oder Zonenerkennung erfordert. Wählen Sie eine 640 x 512-Lösung, wenn das Projekt eine höhere Bilddetailtreue, UAV-Nutzlastintegration oder Inspektionen über größere Entfernungen erfordert.
Nutzt TC160-NF USB?
Das reine Modul ist für die SPI-Host-Integration ausgelegt. Ein USB-Evaluierungspfad kann über ein Evaluierungsboard bereitgestellt werden, sollte jedoch im Rahmen der Anfrage (RFQ) bestätigt werden.
Was bedeutet das FOV von 56 / 45 / 34 Grad?
Es handelt sich um die D/H/V-Sichtfeldreferenz für die optische Konfiguration mit engem Sichtfeld (Narrow-FOV). Käufer sollten Zielgröße, Arbeitsabstand und Szenenbreite vor der Musterbestellung abgleichen.
Kann ein kompakter Wärmebildkamerakern die Außenüberwachung unterstützen?
Er kann kompakte Außen- oder Feldsensorik unterstützen, sofern Gehäuse, Fenstermaterial, Temperaturbereich, Montage, Szenenabstand und Optik zur Anwendung passen. Konsultieren Sie die Seite zur Wärmebildtechnik im Außen- und Feldeinsatz, wenn das System im Freien exponiert oder fest montiert wird.
Sollte CVBS in dieser RFQ enthalten sein?
Für die SPI-Host-Platinensensorik des TC160-NF üblicherweise nicht. Geben Sie CVBS nur an, wenn das Projekt analoges Video, ein älteres Display, einen Rekorder, Sender, Drohnen-Videopfad oder ein Retrofit umfasst. Camcuda kann bei entsprechenden Modulpfaden für zutreffende Konfigurationen einen analogen CVBS-Ausgang unterstützen; bitte im Rahmen der RFQ abstimmen.
Welche Dokumente sollte der Einkauf vor der Musterfreigabe anfordern?
Fordern Sie Datenblatt, mechanische Zeichnung, Schnittstellenreferenz, Support-Dateien, ggf. Konformitätsdokumente sowie bei Bedarf eine NDAA-Erklärung an, falls Beschaffungen in Nordamerika oder im behördlichen Umfeld dies erfordern.
Wie sollten wir das Host-Board in der RFQ beschreiben?
Geben Sie das MCU- oder Prozessormodell, die verfügbare Platinenfläche, die FPC-Ausrichtung, die Bauhöhe des Steckverbinders, das Versorgungskonzept, die Schnittstellenerwartungen, das Gehäusefenster sowie etwaigen Evaluierungsboard- oder Software-Supportbedarf an.
Kann Camcuda beim Vergleich von TC160-NF und HR21-L612-USB unterstützen?
Ja. Der TC160-NF ist die primäre kompakte Embedded-Sensing-Option in diesem Artikel. Der HR21-L612-USB eignet sich besser, wenn das Projekt eine Auflösung von 640 x 512, UAV/OEM-Nutzlastintegration, USB-Video, RS-422 oder einen entsprechenden analogen CVBS-Ausgang erfordert.
