1 / 5CAMCUDA HR-1280 Hochauflösendes LWIR-Wärmebildkameramodul
Angebot anfordern
Das HR-1280 ist ein ungekühltes 1280×1024 VOx LWIR-Wärmebildmodul für OEM-Bildgebung, die Evaluierung von Drohnen-Wärmebild-Nutzlasten, Außenüberwachung und industrielle Inspektionsprojekte, die eine hochauflösende Wärmeausgabe und Schnittstellenprüfung erfordern.
Die Galerie zeigt KI-Rekonstruktionen des objektivlosen HR-1280-Kerns. Handgehaltene Ansichten basieren auf den publizierten Abmessungen von 35 × 35 × 35 mm ohne Objektiv; bitte beachten Sie für die Integration die mechanische Zeichnung.
Konfigurationsprüfung
Projektangebot anfordern
Geben Sie Stückzahl, Bestimmungsort und Integrationsanforderungen an, um ein geprüftes Angebot zu erhalten.
Konfigurationsprüfung erforderlich
OEM- und Mengenpreise
Konfigurationsprüfung für kundenspezifische Projekte und Produktionsaufträge.
Die Preise für Ihre ausgewählte Konfiguration sind bestätigt.
Kundenspezifische Konfiguration besprechenBeschreibung
HR-1280 Ungekühltes 1280×1024 LWIR-Wärmebildmodul
Hochauflösendes LWIR-Modul für OEM-Bildgebung und Evaluierung von Drohnen-Wärmebildnutzlasten.
Das HR-1280 ist ein ungekühltes 1280×1024 VOx LWIR-Wärmebildmodul für Entwicklungsteams, die vor der Beschaffung eine hochauflösende Wärmeausgabe, Objektivanpassung und Schnittstellenplanung benötigen.
Käuferübersicht
Einsatzbereiche dieses ungekühlten 1280×1024-LWIR-Wärmebildmoduls
Verwenden Sie dieses Produkt, wenn Ihr Projekt ein höher auflösendes Wärmebildmodul für OEM-Bildgebung, Nutzlastintegration, industrielle Inspektion, Außenüberwachung oder Beobachtungsworkflows im Feld erfordert.
Diese Übersicht enthält Spezifikationen auf Modulebene für Detektor, Objektivoptionen, Stromversorgung, Videoausgang, Kommunikation, Gewicht und Abmessungen. Bestätigen Sie die endgültigen Anforderungen an Objektiv, Schnittstelle, Dokumentation und Bestimmungsort bei der Angebotsanfrage (RFQ).
Wichtigste Vorteile
Modulvorteile für die technische Evaluierung
Wichtigste Spezifikationen
Technische Parameter aus der Produktauflistung übernommen
| Detektortyp | Ungekühlter VOx |
|---|---|
| Auflösung | 1280×1024 |
| Bildwiederholrate | 50Hz |
| Pixelabstand | 12um |
| Spektralbereich | 8-14um |
| NETD | <=35mK@25C, F#1.0 |
| Objektivoptionen | 9 / 13 / 19 / 25 / 35 / 50 / 75 / 100 mm |
| Spannung | 5-24V |
| Videoausgang | BT656 / BT1120 / SDI / CameraLink |
| Kommunikation | RS232 / RS485 / RS422 |
| Gewicht | 68g ohne Objektiv |
| Abmessungen | 35 x 35 x 35 mm ohne Objektiv |
Anwendungsszenarien
Anwendungsszenarien für hochauflösende Wärmebildtechnik
Integrationshinweise
Hinweise zu Schnittstellen, Objektiv und Dokumentation
Bestätigen Sie vor der Angebotserstellung den Ziel-Videoausgang, den Steuerkommunikationspfad, Objektiv/FOV, den Spannungsbereich, das mechanische Layout und die hostseitigen Integrationsanforderungen.
CVBS ist in den aktuellen Produktparametern für diesen Artikel nicht aufgeführt. Wenn ein analoger Ausgang erforderlich ist, prüfen Sie bei der Angebotsanfrage (RFQ), ob eine entsprechende Konfiguration oder ein alternatives Modul verfügbar ist. NDAA-Erklärung auf Anfrage erhältlich.
Checkliste für die Angebotsanfrage (RFQ)
Vor der Angebotserstellung zu klären
- Zielanwendung und Betriebsumgebung.
- Bevorzugte Objektivbrennweite oder erforderliches FOV.
- Erforderlicher Videoausgang und Kommunikationsschnittstelle.
- Mechanischer Bauraum, Leistungsbudget und Host-Plattform.
- Dokumentationsbedarf wie Datenblatt, Schnittstellenreferenz, Konformitätsprüfung oder Anforderung einer NDAA-Erklärung.
FAQ
Häufige Fragen von Einkäufern
Weiterführende Links
Produkt- und Anwendungsprüfung fortsetzen
Engineering- und Beschaffungsprüfung anfordern
Senden Sie Ihre Anforderungen an Objektiv/FOV, Schnittstelle, Host-Plattform, Stückzahl und Bestimmungsort, damit CAMCUDA die passende HR-1280-Konfiguration und den Dokumentationspfad prüfen kann.
Originale mechanische Referenzen
Rückseitiges Platinenlayout · Zeichnung für seitliche Montage · Zusätzliche mechanische Zeichnung
Zusätzliche Informationen
| Gewicht | 1,8 kg |
|---|
Ähnliche Produkte
-

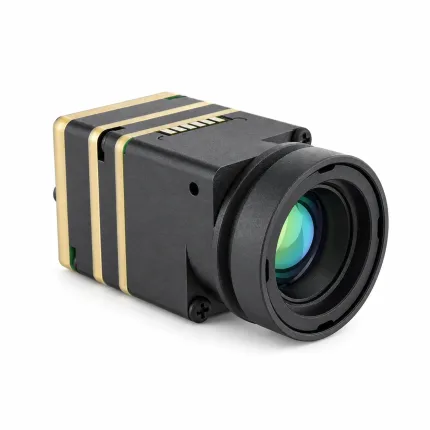

CAMCUDA SuperMini 640 / 640T Ultraleichtes LWIR-Wärmebildkameramodul
EvaluierungsmusterMusterpreis auf AnfrageMusterpreise anfragen →Konfiguration & Staffelpreise100+ / 1.000+ EinheitenJedes Angebot gibt Konfiguration, Menge und Lieferbedingungen an.Mengenpreise anfragen → -
CAMCUDA FlexMini 640 OEM-LWIR-Wärmebildkameramodul
Preisspanne: 423,10 $ bis 518,31 $Objektivoptionen über 9,1 mm: Angebot anfordernOnline-Bestellung1–99 Einheiten Preisspanne: 423,10 $ bis 518,31 $Konfiguration & Staffelpreise100+ / 1.000+ EinheitenJedes Angebot gibt Konfiguration, Menge und Lieferbedingungen an.Mengenpreise anfragen →Konfiguration auswählen Dieses Produkt verfügt über mehrere Varianten. Die Optionen können auf der Produktseite ausgewählt werden. -

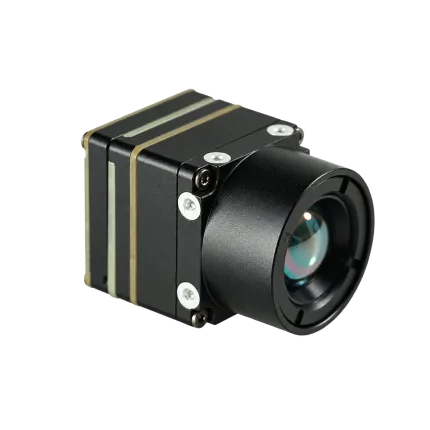

CAMCUDA AeroMini 640×512 Ungekühlter LWIR-USB-Wärmebildkamerakern für die UAV-Integration
