الكاميرات الحرارية بالأشعة تحت الحمراء منخفضة التكلفة مقابل نوى OEM: دليل المشترين الهندسي

يصل كل مهندس عتاد ومسؤول مشتريات يبني منظومة رؤية آليّة صناعية، أو روبوتًا متنقلًا ذاتي القيادة (AMR)، أو حمولة طائرة بدون طيار حرارية، أو نظام مراقبة حالة المصانع، إلى مفترق الطرق ذاته تمامًا. فمن جهة، تجد الكاميرات الحرارية الاستهلاكية الرخيصة، وأجهزة الفحص والتشخيص المحمولة، ومحولات الهواتف الذكية التي تُباع بسعر يتراوح بين 200 و600 دولار. ومن جهة أخرى، تتراوح تكلفة نوى مستشعرات الأشعة تحت الحمراء طويلة الموجة (LWIR) غير المغلفة من فئة OEM ووحدات التتبع متعددة الأطياف المدعومة بالذكاء الاصطناعي الطرفي من عدة مئات إلى بضعة آلاف من الدولارات. وعندما تضيق ميزانيات المشاريع، يطرح أحد الحاضرين حتمًا السؤال التالي: «ألا يمكننا ببساطة شراء مجموعة من الوحدات الاستهلاكية الرخيصة، ونزع أغلفتها البلاستيكية، وتوصيلها بلوحاتنا المدمجة؟»

إليك الحقيقة: على الورق، يبدو هذا الحل الالتفافي مكسبًا سهلًا لتوفير بضعة آلاف من قائمة المواد (BOM). ولكن بمجرد وضع هذه الوحدات الاقتصادية على منصة الاختبار، يصطدم الواقع الهندسي بقوة. إذ تصل الأدوات الحرارية الاستهلاكية الاقتصادية إلى أسعارها المنخفضة عن طريق التنازل عن كل المعايير الممكنة في فيزياء المستشعر، والإنتاجية الضوئية، والاستقرار الحراري، وبنية الواجهات الرقمية. وينتهي بك الأمر في صراع مع شرائح ميكروبولوميتر ضئيلة بدقة 80×60 أو 120×90، ومعدلات إطارات بطيئة مقيدة بالتصدير عند 9 Hz، وخطوط أساس حرارية مشوشة (معدل NETD يتجاوز 70 mK إلى 100 mK)، وبرمجيات USB مغلقة تفقد الإطارات بانتظام مزعج.

إذا حاولت دمج محول حراري استهلاكي في خط فحص صناعي يعمل على مدار الساعة طوال أيام الأسبوع، أو نظام تحكم في المحركات مغلق الحلقة، أو محور توجيه جوي غير مبرد، فسرعان ما تنهار المنظومة. حيث ستواجه انحرافًا حراريًا غير معاير، وتشبعًا في المستشعر، وضبابية الحركة، وتعقيدات تكامل بالغة الصعوبة. يتجاوز هذا الدليل الوعود التسويقية الزائفة ليفصّل الحقائق الفيزيائية المجردة ومسارات تدفق البيانات منخفضة المستوى التي تفصل بين الأدوات الاستهلاكية الاقتصادية ونوى OEM الحقيقية ذات الدرجة الصناعية، مقدمًا لك خارطة طريق عملية وشاملة تغطي فيزياء المستشعرات، ومسارات النواقل العتادية، واختيار البصريات، والتكلفة الإجمالية للملكية (TCO).

1. تشريح كاميرات التصوير الحراري "الرخيصة": وفورات وهمية في التصميم المدمج

عند تصميم منصة فحص بصري آلي (AOI)، أو روبوت متنقل ذاتي القيادة، أو عقدة مراقبة أمنية مستمرة، فإن البناء حول مصور حراري من الفئة الاستهلاكية يخلق اختناقات معمارية هائلة منذ البداية. إذ يخفي هذا السعر الاستهلاكي المنخفض تنازلات تصميمية قاسية صُممت للاستخدام المنزلي اليدوي المتقطع بدلًا من الجاهزية والتشغيل الصناعي الحتمي والمتواصل.

الفخ الأول هو الدقة المكانية الوهمية الناتجة عن الترقية البرمجية (upscaling). إذ تروّج المصورات الحرارية الاستهلاكية لمواصفات عرض مثل 320×240 أو 640×480 بكسل. ولكن عند تفكيك عتاد قائمة المواد (BOM)، تجد أن مصفوفة المستوى البؤري الفعلية للميكروبولوميتر المخبأة خلف النافذة الأمامية لا تتجاوز غالبًا 80×60 (4,800 بكسل نشط) أو 120×90 (10,800 بكسل نشط). ولجعل الصورة تبدو حادة على شاشة الهاتف، يُجري المعالج الداخلي للكاميرا استيفاءً تكعيبيًا (bicubic interpolation) مكثفًا، وقناع زيادة الحدة، وطبقات مزج الحواف من مستشعر ضوء مرئي رخيص. قد يساعد ذلك مفتش المنازل في اكتشاف لوح عزل من الألياف الزجاجية مفقود خلف الجدار الجاف، ولكنه بمثابة سم قاتل في الرؤية الحاسوبية الآلية. فعندما تحتاج خوارزمياتك إلى قياس التدرجات الحرارية المطلقة عبر مسار PCB دقيق مثبت على السطح، أو اكتشاف الانفصال الطبقي في هيكل طائرة مصنوع من المواد المركبة، تقدم البكسلات المستوفاة مجرد ضوضاء رياضية، مما يؤدي إلى إيجابيات كاذبة لا حصر لها وعيوب غير مكتشفة.

العائق الرئيسي الثاني هو تقييد معدل الإطارات. فلتجنب ضوابط التصدير الدولية — وتحديدًا لوائح ITAR الأمريكية وقيود الاستخدام المزدوج لاتفاقية فاسينار — يتم تقييد الكاميرات الحرارية الاستهلاكية عن قصد وتثبيتها عند ≤8.7 Hz (وتُسوق على أنها 9 Hz). يُعد بث 9 Hz الحراري مقبولًا إذا كان الفني يقف ثابتًا ويوجه مسدس الفحص نحو لوحة قواطع ثابتة. لكن حاول تركيب نفس الكاميرا بمعدل 9 Hz على ناقل آلي يتحرك بسرعة 1.5 متر في الثانية، أو ذراع روبوتية تلتقط الأجزاء، أو طائرة بدون طيار تحلق بسرعة 35 ميلًا في الساعة؛ سيتحول البث إلى فوضى مشوشة من ضبابية الحركة والتمزق وتخطي الإطارات. في المقابل، تعمل نوى OEM الحرارية الصناعية الأصلية بمعدلات إطارات أصلية تبلغ 50 Hz أو 60 Hz، مما يمنحك الدقة الزمنية المطلوبة للتحكم الدقيق في المحركات بحلقة مغلقة وتتبع الصور بوضوح فائق إطارًا بإطار.

ثم يأتي الانحراف الحراري وتصحيح عدم الانتظام (NUC). يواجه كل ميكروبولوميتر غير مبرد انحرافًا حراريًا مع ارتفاع درجة حرارة ركيزته بسبب الإلكترونيات الداخلية وتقلبات درجات الحرارة المحيطة. وتعالج وحدات OEM الصناعية ذلك بواسطة مصراع كهروميكانيكي مدمج يُدار بملف لولبي دقيق. فكل بضع دقائق، ينغلق المصراع لجزء من الثانية لإجراء معايرة أحادية النقطة للمجال المستوي مقابل خط أساس حراري منتظم، بالرجوع إلى منحنيات معايرة متعددة درجات الحرارة مخزنة في ذاكرة EEPROM المدمجة. تتخلى الوحدات الاستهلاكية الرخيصة عن آلية المصراع الميكانيكي هذه تمامًا لتوفير دولارين في قائمة المواد (BOM). وبدلًا من ذلك، تعتمد على خوارزميات برمجية بدائية «بدون مصراع» أو تتطلب من المستخدم تركيب غطاء العدسة يدويًا. وفي البيئات الصناعية الحقيقية حيث تتأرجح درجات الحرارة المحيطة بالمصنع من 15°C صباحًا إلى 40°C بعد الظهر، تنحرف الوحدات الاستهلاكية عديمة المصراع بشكل أعمى، عارضةً نقاطًا ساخنة وهمية وتفسد حدود الفحص لديك. ولإلقاء نظرة أعمق على كيفية تعامل نوى الموجات الطويلة مع البيئات الصناعية القاسية، راجع تحليلنا الهندسي حول وحدات LWIR الحرارية غير المبردة للأمن الخارجي والمراقبة الصناعية.

2. فيزياء المستشعرات الأساسية: مصفوفات FPA غير المبردة بتقنية VOx مقابل المزدوجات الحرارية (Thermopiles) ومقاييس الإشعاع الحراري الدقيقة (Microbolometers) منخفضة التكلفة

لتقييم عتاد الكاميرا الحرارية بدقة، عليك أن تتجاوز تسويق ورقة المواصفات وتتعمق في فيزياء الكواشف، وأرضيات الضوضاء، ورياضيات الفتحة البصرية. يُعد فرق درجة الحرارة المكافئ للضوضاء (NETD)، المعبر عنه بالمللي كلفن (mK)، المعيار الذهبي لقياس حساسية الكاشف الحراري. يوضح لك NETD أصغر فرق في درجة حرارة الهدف يُنتج نسبة إشارة إلى ضوضاء (SNR) تساوي واحدًا تمامًا عند قراءة المستشعر. فيما يلي المعادلة الفيزيائية الأساسية الحاكمة لـ NETD:

NETD = (4 × F² × V_n) / (τ × A_d × (ΔV / ΔT) × (ΔL / ΔT))

انظر عن كثب إلى المتغيرات في تلك المعادلة:

• ⚙️ F: الرقم البؤري (F-number) للنظام البصري (نسبة الفتحة).
• ⚙️ V_n: جهد ضوضاء النطاق العريض لمادة الكاشف.
• ⚙️ τ: كفاءة النفاذية الطيفية للمجموعة البصرية من الجرمانيوم/الكالكوجينيد.
• ⚙️ A_d: مساحة السطح الفعالة لبكسل الميكروبولوميتر الفردي.
• ⚙️ (ΔV / ΔT): الاستجابة الحرارية لطبقة كاشف الميكروبولوميتر.
• ⚙️ (ΔL / ΔT): مشتقة الإشعاع الطيفي للجسم الأسود عبر النافذة الجوية للأشعة تحت الحمراء طويلة الموجة (LWIR) من 8 إلى 14 ميكرومتر.

تستخدم نوى OEM الحرارية الصناعية المتطورة مصفوفات ميكروبولوميتر ذات أغشية رقيقة من أكسيد الفاناديوم (VOx). يمنحك VOx معامل مقاومة حراريًا (TCR) هائلًا مقترنًا بضوضاء وميض 1/f منخفضة للغاية. يتيح ذلك لنوى VOx ذات الدرجة الصناعية تحقيق تصنيفات NETD تبلغ ≤30 mK إلى ≤40 mK عند إقرانها بعدسات F/1.0 السريعة. بعبارة بسيطة، يستطيع المستشعر المصنف بـ ≤30 mK تمييز الفروق في درجات الحرارة بدقة حتى 0.03°C. هذا النوع من الحساسية هو ما يتيح لك اكتشاف الانفصال الطبقي الدقيق داخل الألواح المركبة، أو انخفاضات الميلي فولت الدقيقة عبر الوصلات البينية الدقيقة (micro-vias) على لوحة PCB متعددة الطبقات الكثيفة، أو الأهداف البشرية منخفضة التباين المختبئة بين الشجيرات الكثيفة.

في المقابل، تستخدم الأجهزة الحرارية التي يقل سعرها عن 500 دولار عادةً السيليكون غير المتبلور (α-Si) الرخيص أو مصفوفات الأعمدة الحرارية منخفضة الكثافة. ومع أنه يمكن إنتاج α-Si بتكلفة زهيدة على خطوط تصنيع السيليكون القياسية، إلا أنه يعاني من معامل TCR أقل بكثير وجهد ضوضاء خام أعلى بكثير (V_n). يؤدي ذلك إلى تضخم NETD ليصل إلى 70 mK أو 100 mK أو أسوأ من ذلك. وعندما يكون للمستشعر NETD يبلغ 100 mK، فإنه يحتاج إلى فارق كامل قدره 0.10°C لمجرد استخلاص إشارة من أرضية الضوضاء الخاصة به. وإذا كان إعداد الرؤية الآلية لديك يحاول التقاط تغيرات حرارية طفيفة، فإن مستشعر α-Si يطمس التفاصيل ببساطة في بحر من الضوضاء التناظرية.

يُعد تباعد البكسلات (Pixel pitch) معيارًا بالغ الأهمية أيضًا. تستخدم نوى OEM الحديثة طباعة حجرية دقيقة بحجم 12 μm، بينما تظل الميكروبولوميترات القديمة أو الاقتصادية محصورة في عمليات تصنيع قديمة بحجم 17 μm أو 25 μm. والانتقال إلى تباعد 12 μm يعني أن مصفوفة مستوى بؤري أصغر تلتقط نفس الدقة تمامًا. ويؤدي ذلك مباشرةً إلى تقليل البعد البؤري البصري المطلوب للوصول إلى مجال رؤية لحظي (IFOV) محدد:

IFOV = Pixel Pitch (d) / Focal Length (f)

نظرًا لأن الجرمانيوم ذو الدرجة البصرية ثمين وباهظ الثمن، فإن تقليل البعد البؤري المطلوب يقلل من القطر الفعلي والسمك والوزن الخام لمجموعة العدسات. ومع ذلك، غالبًا ما يخفض المصنعون للأجهزة الاستهلاكية التكاليف البصرية بشكل أكبر عن طريق استبدال الجرمانيوم النقي بزجاج الكالكوجينيد (Chalcogenide) المقولب الرخيص أو بصريات السيليكون على مستوى الرقاقة ذات الفتحات البطيئة (F/1.3 إلى F/1.5). وبالنظر مجددًا إلى معادلة NETD: نظرًا لأن الرقم البؤري (F-number) يُرفع للأس التربيعي (F²)، فإن تغيير العدسة من F/1.0 إلى F/1.4 يقلل الإنتاجية الضوئية إلى النصف ويضاعف ضوضاء النظام لديك. تحافظ وحدات OEM الأساسية عالية الأداء على أقصى حساسية حرارية من خلال تشغيل زجاج الجرمانيوم المطلي بالكامل والمضاد للانعكاس (AR) مع فتحات F/1.0 واسعة عبر جميع خيارات العدسات القياسية.

3. خط معالجة الفيديو والواجهات الرقمية: منفذ USB الاستهلاكي مقابل MIPI CSI-2 والبث الصناعي

إذا حاولت من قبل توصيل مستشعر خارجي بلوحة حوسبة مثل NVIDIA Jetson أو Raspberry Pi CM4 أو NXP i.MX8 أو لوحة FPGA مخصصة، فأنت تعلم أن الواجهة المادية ومجموعة برامج تشغيل النظام تحدد نجاح جدولك الزمني أو فشله. تسبب الأدوات الحرارية الاستهلاكية كابوساً حقيقياً لمطوري الأنظمة المدمجة بسبب بنيتها العتادية المغلقة بالكامل.

تعمل معظم وحدات الدونجل الحرارية الاستهلاكية عبر موصل USB-C أو Lightning قياسي مصمم حصرياً للتواصل مع تطبيق مخصص لنظامي iOS أو Android. يأخذ معالجها الداخلي قراءات مقياس الإشعاع الحراري الدقيق (Microbolometer) الخام، ويحولها إلى تنسيق مضغوط خاص، ثم يمررها عبر مسار مغلق. ويتطلب إدخال هذه البيانات في نظام Linux بدون واجهة رسومية، أو نظام تشغيل الروبوتات ROS (Robot Operating System)، أو نظام تشغيل في الوقت الفعلي RTOS، إجراء هندسة عكسية لنقاط نهاية USB غير الموثقة، والتعامل مع مصافحة الحزم المعقدة، والتعايش مع ارتفاعات غير متوقعة في زمن الوصول تتراوح بين 150 مللي ثانية و300 مللي ثانية. وإذا قامت الشركة المصنعة بتحديث غير معلن للبرامج الثابتة أو أوقفت دعم تطبيق الهاتف، فسوف تتعطل بنية الإنتاج بالكامل دون إمكانية للرجوع.

تتجنب وحدات OEM الحرارية الأساسية المصنعية هذا الأمر تماماً من خلال توفير واجهات أجهزة عتادية خام ومحددة وذات درجة صناعية:

• ✅ MIPI CSI-2 (واجهة الكاميرا التسلسلية - Camera Serial Interface): المعيار الذهبي للحوسبة المضمنة على الحافة. يعمل MIPI CSI-2 بمسارات تسلسلية تفاضلية عالية السرعة تتصل مباشرة بمعالج إشارات الصور (ISP) في المعالج المضيف. يتيح ذلك الوصول المباشر إلى الذاكرة (DMA) بدون نسخ لبيانات البكسل غير المضغوطة مباشرة إلى ذاكرة النظام، محققاً زمن انتقال لخط المعالجة من البداية إلى النهاية يقل عن 10 مللي ثانية.
• ✅ فئة فيديو USB بدون برامج تشغيل (UVC): بالنسبة لأجهزة الكمبيوتر الصناعية بمعمارية x86 أو ARM التي تعمل بنظام Linux أو Windows، توفر نوى OEM نقاط نهاية UVC متوافقة تماماً. بمجرد توصيل الوحدة، فإنها تُنشئ فوراً عقدة Video4Linux2 (V4L2) أصلية. لا حاجة لأي تعديلات مخصصة على النواة أو برامج جهات خارجية غير ضرورية—بل تكامل أصلي ونظيف مع OpenCV وGStreamer وعقد ROS.
• ✅ توصيل CMOS المتوازي / DVP: توصيلات ناقل متوازي مباشرة (VSYNC وHSYNC وPCLK وخطوط البيانات المتوازية) للتوصيل بالمتحكمات الدقيقة منخفضة التكلفة، ومعالجات الإشارات الرقمية (DSP)، وFPGAs المخصصة حيث تكون أجهزة الإرسال والاستقبال التسلسلية عالية السرعة غير ضرورية.
• ✅ الفيديو المركب (CVBS): خرج تناظري حقيقي بزمن انتقال صفري للتوصيل السلكي المباشر بشاشات العرض القوية، أو شاشات التشخيص القديمة، أو أجهزة إرسال الفيديو التناظرية بتردد 5.8 جيجاهرتز على طائرات الدرون المدمجة.

والأهم من ذلك، تقوم وحدات OEM الأساسية ببث بيانات إشعاعية رقمية خام غير مضغوطة بعمق 14 بت أو 16 بت. في البث الإشعاعي الحقيقي بدقة 14 بت، تكون قيمة كل بكسل تمثيلاً خطياً مباشراً للطاقة المنبعثة المطلقة من الأشعة تحت الحمراء. يتيح ذلك لخوارزمياتك المدمجة حساب درجات حرارة السطح الدقيقة لكل بكسل على حدة عبر مجال الرؤية بأكمله:

T_الهدف (°C) = (الرقم الرقمي × معامل القياس) − قيمة معايرة الإزاحة

في المقابل، تقوم وحدات الدونجل الحرارية الاستهلاكية بإجراء جميع المعالجات داخلياً وتخرج لوحة ألوان RGB بدقة 8 بت تفقد البيانات (مثل Ironbow أو White-Hot). وبمجرد ضغط تلك البيانات الإشعاعية الخام في مساحة ألوان 8 بت، يتم تدمير البيانات الوصفية لدرجة الحرارة المطلقة الأساسية نهائياً. ولا يعود بإمكان الكمبيوتر المضيف لديك تشغيل قياس دقيق لعتبات درجات الحرارة، أو مشغلات الإنذار التلقائية، أو الرؤية الحاسوبية الكمية—بل ستقتصر فقط على مشاهدة صورة ملونة.

4. الذكاء الاصطناعي الطرفي وتكامل الطائرات المسيرة (UAV): القياس عن بُعد (Telemetry)، وSWaP-C، والاستهداف منخفض زمن الانتقال

عند بناء الحمولات الجوية، أو نقاط المراقبة الأمنية المحيطية، أو الروبوتات المتنقلة ذاتية القيادة، يجب أن تلبي الوحدات الحرارية أهداف الحجم والوزن والطاقة والتكلفة الصارمة (SWaP-C) مع تزويد معالجات الذكاء الاصطناعي الطرفية ببيانات نقية كافية لأداء عملها.

تجمع أنظمة الاستهداف الحديثة ثنائية الطيف بين مستشعر بصري إلكتروني (EO) للضوء المرئي ووحدة حرارية أساسية طويلة الموجة غير مبردة تعتمد على أكسيد الفاناديوم (VOx) على منصة حوسبة طرفية واحدة. توفر مستشعرات الضوء المرئي تفاصيل واضحة بدقة 1080p أو 4K أثناء ضوء النهار الساطع، لكنها تعجز تماماً في بيئات انعدام الإضاءة، أو الضباب الكثيف، أو الدخان، أو الوهج العالي. وتخترق القنوات الحرارية طويلة الموجة العوائق البصرية مباشرة، محولة الحرارة السطحية إلى تباين واضح. ومن خلال تغذية كلا التدفقين مباشرة إلى وحدة المعالجة العصبية المدمجة (NPU)، يمكن للنظام تنفيذ تتبع الأجسام في الوقت الفعلي، ودمج بيانات المستشعرات، وعرض صورة داخل صورة (PIP) بالكامل على الحافة دون استنزاف النطاق الترددي للوصلة الهابطة للتردد اللاسلكي.

عند تحديد مواصفات حمولة حرارية ثنائية الطيف مدعومة بالذكاء الاصطناعي الطرفي، ضع متطلبات الأجهزة العتادية التالية في مقدمة أولوياتك:

• ⚙️ تسريع مخصص عبر NPU: تحمل حمولات الذكاء الاصطناعي الطرفي الحديثة وحدات معالجة عصبية (NPUs) مخصصة توفر قدرة 6 TOPS (تريليون عملية في الثانية) أو أكثر. تتيح لك قدرة الحوسبة المدمجة هذه تشغيل بنيات كشف الكائنات المعقدة (مثل YOLOv8 أو شبكات CNN المخصصة) مباشرة على الحمولة، مما يقلل زمن انتقال التتبع إلى 8 مللي ثانية فائق السرعة.
• ⚙️ تتبع متعدد الأهداف عالي السرعة: يمكن لمعالجات الرؤية عالية الأداء تتبع ما يصل إلى 120 هدفاً ديناميكياً في آنٍ واحد. وتتضمن برمجيات التتبع المتقدمة قفل الشبكة، والتنبؤ بالمسار، وإعادة التقاط الهدف المفقود، مع القدرة على الحفاظ على التتبع للمركبات التي تتحرك بسرعات نسبية تصل إلى 450 كم/ساعة.
• ⚙️ بروتوكولات القياس عن بُعد القياسية للطيران: تتطلب الأنظمة غير المأهولة توافقاً قابلاً للتشغيل المباشر مع منصات التحكم في الطيران القياسية مثل ArduPilot وPX4. ويجب أن تتصل الحمولات بشكل أصلي عبر CRSF أو MAVLink، مما يتيح لمحطات التحكم الأرضية (مثل Mission Planner أو QGroundControl) تبديل لوحات الألوان، وتفعيل التثبيت الإلكتروني، والتحكم في التكبير البصري، ونقل إحداثيات الهدف عبر مسارات القياس عن بُعد الحالية.
• ⚙️ تحسين معايير SWaP-C: كل غرام له قيمته في الحمولات المحمولة جواً. تزن وحدات التصوير الحراري الأساسية (OEM) المجرّدة ما لا يتعدى 23 غراماً وتستهلك أقل من 0.7 واط من طاقة DC، مما يحافظ على ميزانية الطاقة الخاصة بك لمحركات الطيران وتثبيت المحور (Gimbal).

5. وحدات التصوير الحراري التجارية للشركات المصنعة الأصلية (OEM): استعراضات ومواصفات تقنية

بالنسبة لمهندسي الأنظمة الذين يختارون أجهزة حرارية ذات درجة مصنعية، توفر الأقسام التالية مواصفات فنية مفصلة لحلين مخصصين للإنتاج التجاري: الوحدة الأساسية المستقلة MD-64CA غير المبردة من نوع VOx و TM02-SOLO T وحدة التتبع للطائرات المسيرة ثنائية الطيف المدعومة بالذكاء الاصطناعي الطرفي. وإذا كان نطاق التطوير لديك يتطلب وحدة تقييم للمبتدئين، فراجع وحدة التصوير الحراري LWIR طراز TC160-NF بدقة 160×120، أو استكشف مكتبتنا الهندسية في فهرس المدونة التقنية لـ Camcuda.

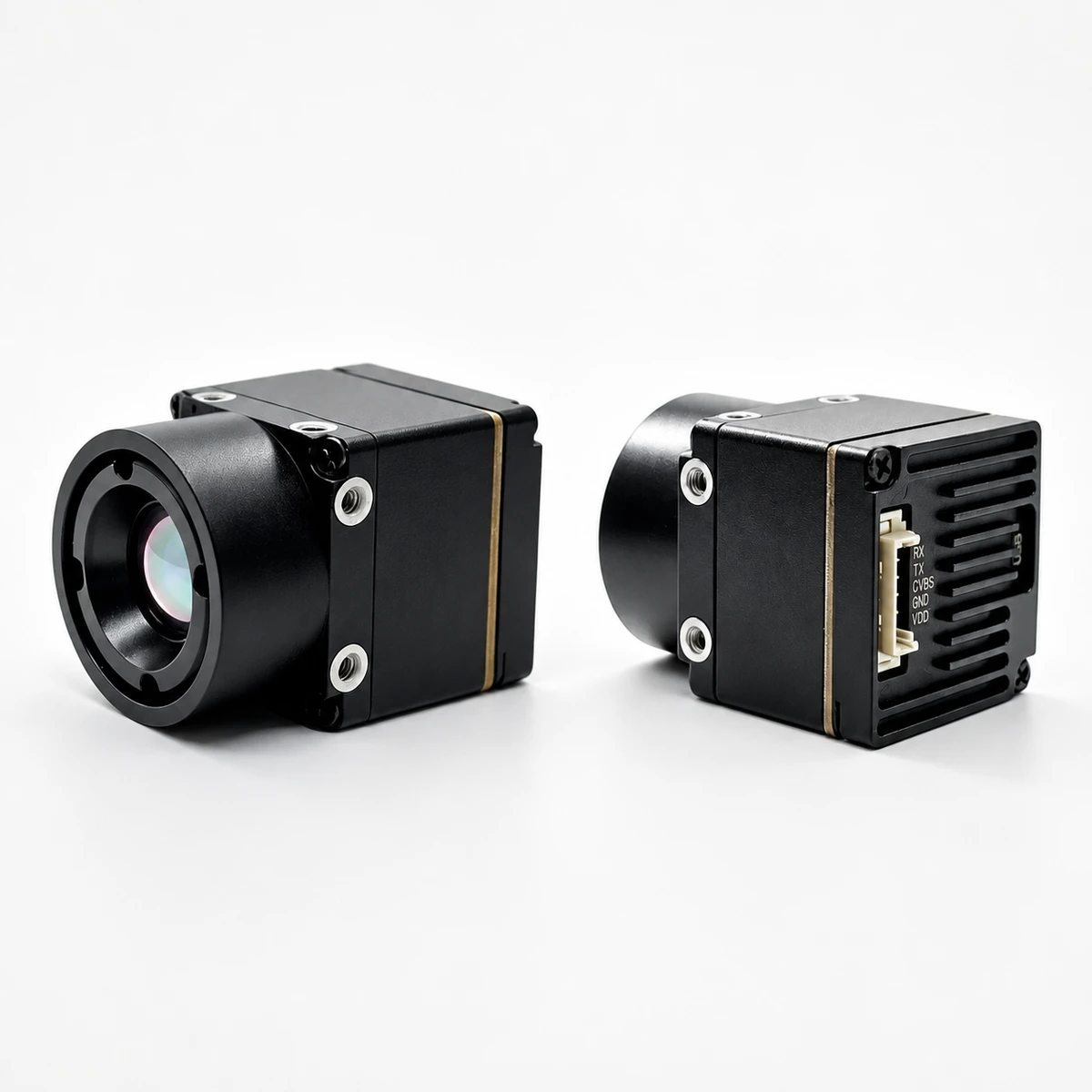

استعراض المنتج 1: وحدة كاميرا التصوير الحراري غير المبردة VOx بدقة 640×512 طراز MD-64CA

إن MD-64CA هي وحدة كاميرا مدمجة للغاية غير مبردة تعمل بالأشعة تحت الحمراء طويلة الموجة (LWIR)، صُممت خصيصاً للتكامل مع معدات OEM، والرؤية الآلية المدمجة، والأجهزة الصناعية المحمولة باليد، ونقاط أمن الحدود، والروبوتات، وتقييم حمولات الطائرات المسيرة. صُممت الوحدة بالاعتماد على مصفوفة المستوى البؤري عالية الكثافة من أكسيد الفاناديوم (VOx) بدقة 640×512 وتباعد بكسلات 12 ميكرومتر، وتوفر MD-64CA إخراج فيديو أصلي بتردد 50 هرتز باستهلاك طاقة فائق الانخفاض وتصميم خفيف الوزن.

قائمة التحقق الهندسية والتكامل لوحدة MD-64CA:

• ⚙️ اختيار البصريات: حدد البعد البؤري المطلوب (من 4.9 مم حتى 35 مم) أثناء تقديم عرض الأسعار الأولي. يتم تركيب العدسات ملولبة ومحاذاتها بصرياً ومعايرتها حرارياً في المصنع؛ وهي غير قابلة للتبديل ميدانياً.
• ⚙️ تحديد الواجهة الكهربائية: تحقق مما إذا كانت لوحة التوصيل المضيفة تتطلب مسارات MIPI CSI-2 الأولية، أو USB UVC قابلاً للتشغيل المباشر، أو إشارة CVBS التناظرية قبل اعتماد تصميم الضفائر السلكية المخصصة بشكل نهائي.
• ⚙️ مسار التوصيل الحراري: تأكد من أن هيكل الحامل يوفر واجهة حرارية مباشرة من معدن إلى معدن أو وسادة فجوة حرارية ملاصقة لهيكل الوحدة الأساسية لإبقائها تماماً ضمن نطاق التشغيل من -20°C إلى +60°C.
• ⚙️ تغذية طاقة نقية: قم بتزويد الوحدة بطاقة DC نقية ومفلترة من 5V إلى 24V للتخلص من ضوضاء التبديل أثناء مرحلة الاستقرار الأولي لانحياز البولوميتر الدقيق (Microbolometer).

عرض تفاصيل المنتج والأسعار ➔

استعراض المنتج 2: وحدة التتبع بالذكاء الاصطناعي ثنائية الطيف للطائرات المسيرة (UAV) بقدرة 6 TOPS مع كاميرا حرارية بدقة 640×512

إن TM02-SOLO T هو نظام فرعي متكامل ثنائي الطيف للتتبع بالذكاء الاصطناعي يجمع بين الأنظمة الكهروضوئية (EO) والأشعة تحت الحمراء طويلة الموجة (LWIR)، وهو مصمم لمصنعي المعدات الأصلية للطائرات بدون طيار (UAV OEMs)، ومطوري الروبوتات المستقلة، ومكاملي الأنظمة الأمنية. من خلال الجمع بين كاميرا ضوء مرئي بدقة 1080p وتردد 120 Hz، وكاميرا حرارية VOx غير مبردة بدقة 640×512، ولوحة معالجة حاسوبية مخصصة للذكاء الاصطناعي الطرفي (edge-AI) بقدرة 6 TOPS، ينفذ طراز TM02-SOLO T تتبعاً للمركبات والأفراد في الوقت الفعلي عبر مشاهد ضوء النهار، وانعدام الضوء، والمشاهد المحجوبة بالدخان، بالكامل على متن الطائرة.

ملاحظات الدمج لمهندسي أنظمة الطائرات بدون طيار (UAV): تم ضبط القناة الحرارية في طراز TM02-SOLO T لتوفير إدراك مكاني عالي التباين، واكتساب الأهداف، وتتبع مربعات الإحاطة (bounding box) بالذكاء الاصطناعي في الوقت الفعلي. لقد صُممت للكشف والملاحقة، وليس للتصوير الحراري المعاير المطلق. من أجل دمج جوي سليم، وفّر طاقة تيار مستمر (DC) منظمة بجهد يتراوح بين 9V إلى 16V مع عزل أرضي مخصص لمنع تموجات تحويل المحرك الصادرة عن وحدات التحكم الإلكترونية في السرعة (ESCs) من التسرب إلى الواجهة التناظرية عالية الكسب للحساس.

عرض تفاصيل المنتج والأسعار ➔

6. قائمة المواد (BOM) والتكلفة الإجمالية للملكية (TCO): التكاليف الهندسية الخفية لتحويل المنتجات الاستهلاكية

أثناء التخطيط والشراء، قد يجعل اختيار أداة حرارية استهلاكية بسعر 300$ بدلاً من وحدة OEM أساسية من المصنع بسعر 1,000$ قائمة مواد النموذج الأولي (BOM) تبدو ممتازة في جدول البيانات الأولي. ولكن على أرض الواقع، يُثبت التحليل الواقعي للتكلفة الإجمالية للملكية (TCO) أن تكاليف الهندسة غير المتكررة (NRE) والصيانة الميدانية ستقضي على تلك الوفورات الأولية في وقت قياسي.

انظر أولاً إلى واقع التغليف الميكانيكي. تأتي الكاميرات الاستهلاكية مغلفة بأغلفة بلاستيكية من مادة ABS الملصقة أو بمقابض مطاطية مقولبة. بمجرد إزالة الغلاف، ستجد دوائر مطبوعة مرنة (FPCs) هشة ملحومة مباشرة بين اللوحات دون وجود ثقب تثبيت واحد، أو مسمار محاذاة، أو دعامة هيكلية. لتثبيت هذا الحساس المجرد من غلافه بشكل آمن داخل هيكل صناعي، يضطر فريقك إلى استنزاف ساعات هندسية في تصميم حوامل CNC مخصصة أو مثبتات ثلاثية الأبعاد. في البيئات عالية الاهتزاز — مثل الروافع الجسرية الصناعية أو هياكل الطائرات متعددة المراوح — تتعرض الكابلات الشريطية ونقاط اللحام غير المدعومة للكسر والتلف. في المقابل، تأتي وحدات OEM الأساسية الحقيقية مدمجة داخل هياكل ألومنيوم معالجة بآلات CNC مع فتحات تثبيت قياسية M2/M3 محاذية بدقة مع خط المركز البصري.

ثم تصطدم بعقبة التبديد الحراري. يُصدر الميكروبولوميتر غير المبرد حرارة باستمرار من دارة القراءة المتكاملة (ROIC) الخاصة به. إذا لم توفر مسار توصيل حراري مباشر، تتراكم تلك الحرارة بشكل غير متساوٍ عبر قالب الحساس، مما يظهر على شكل تظليل حراري حوافي هائل (thermal vignetting) وتدرج غير متجانس عبر صورتك. تتميز وحدات OEM الأساسية المجردة بوسادات تلامس حراري مشغولة بدقة ومصممة لتتطابق مباشرة مع المشتتات الحرارية للهيكل باستخدام وسادات فجوات حرارية قياسية. بينما تعتمد الملحقات الاستهلاكية على تدفق الهواء المحيط داخل غلافها البلاستيكي؛ فإذا قمت بإحكام إغلاقها داخل هيكل بتصنيف IP67، فإنها ترتفع حرارتها بسرعة، وتشبع الحساس، وتتسبب في انهيار خط معالجة القياس لديك.

أخيراً، هناك معضلة الصيانة المستمرة للبرمجيات. تعتمد الأجهزة الاستهلاكية على برامج تشغيل مغلقة وخاصة بالهواتف المحمولة. إذا قام المورد بتحديث البرنامج الثابت (firmware) أو أوقف دعم تطبيقه للهاتف المحمول، فإن حزمة برامج التشغيل المخصصة التي طورتها بالهندسة العكسية ستتعطل فوراً. في المقابل، تأتي وحدات OEM الأساسية المجردة مدعومة بحزم تطوير برمجيات (SDKs) بلغة C/C++ نظيفة وموثقة بالكامل، وتوافق قياسي مع نواة Linux V4L2، وعقد ROS، ودورات حياة إنتاجية مضمونة تمتد من 5 إلى 7 سنوات. عندما تأخذ في الحسبان وقت تطوير برامج التشغيل المخصصة، وتلف المثبتات الميكانيكية، ومعدلات الفشل الميداني، فإن البدء بوحدة OEM أساسية حقيقية هو الخيار الهندسي الأرخص والأسرع في كل مرة.

7. الأسئلة الشائعة (FAQ)
