وحدات التصوير الحراري LWIR غير المبردة: 8 فحوصات أساسية لمراقبة خارجية موثوقة
وحدات التصوير الحراري LWIR غير المبردة تصبح القرارات أكثر موثوقية عندما يربط المشتري معلمات المنتج بالتطبيق الفعلي: حمولة الطائرات بدون طيار، أو المراقبة الخارجية، أو أجهزة OEM المدمجة، أو الفحص الصناعي. يعتمد هذا الدليل على سياق منتجات Camcuda وأسئلة طلبات عروض الأسعار (RFQ) العملية لتسهيل التحقق من اختيار وحدات التصوير الحراري LWIR غير المبردة.
وحدات حرارية LWIR غير مبردة: إجابة سريعة لاختيار موثوق للوحدات
يجب أن يساعد المقال القوي حول وحدات التصوير الحراري LWIR غير المبردة المهندس أو المشتري في اتخاذ القرار، وليس مجرد تعريف مصطلح. استخدم المخططات والأمثلة وقائمة فحص طلب عرض الأسعار (RFQ) أدناه لمقارنة قيود التكامل الفعلية قبل طلب الأسعار.
جدول اختيار وحدات حرارية LWIR غير مبردة للتطبيقات الخارجية
يجب تقييم وحدات التصوير الحراري LWIR غير المبردة المخصصة للأمن الخارجي والمراقبة الصناعية وفقاً للحساسية، والبيئة، والعدسة، والمبيت، وسير عمل المشغل.
| متطلبات الاستخدام الخارجي | ما يجب التحقق منه | سبب الأهمية |
|---|---|---|
| الرؤية الليلية | الدقة، NETD، العدسة/مجال الرؤية (FOV) | يتحكم في مدى فعالية الكشف والتعرف. |
| البيئة القاسية | درجة الحرارة، الرطوبة، الهيكل الواقي | يمنع مشكلات الموثوقية الميدانية. |
| سير عمل المراقبة | إخراج الفيديو ولوحات الألوان | وضوح القراءة للمشغل أمر بالغ الأهمية. |
| الفحوصات الصناعية | مسافة الهدف ومتطلبات التقارير | يحدد ما إذا كانت تفاصيل الوحدة كافية. |

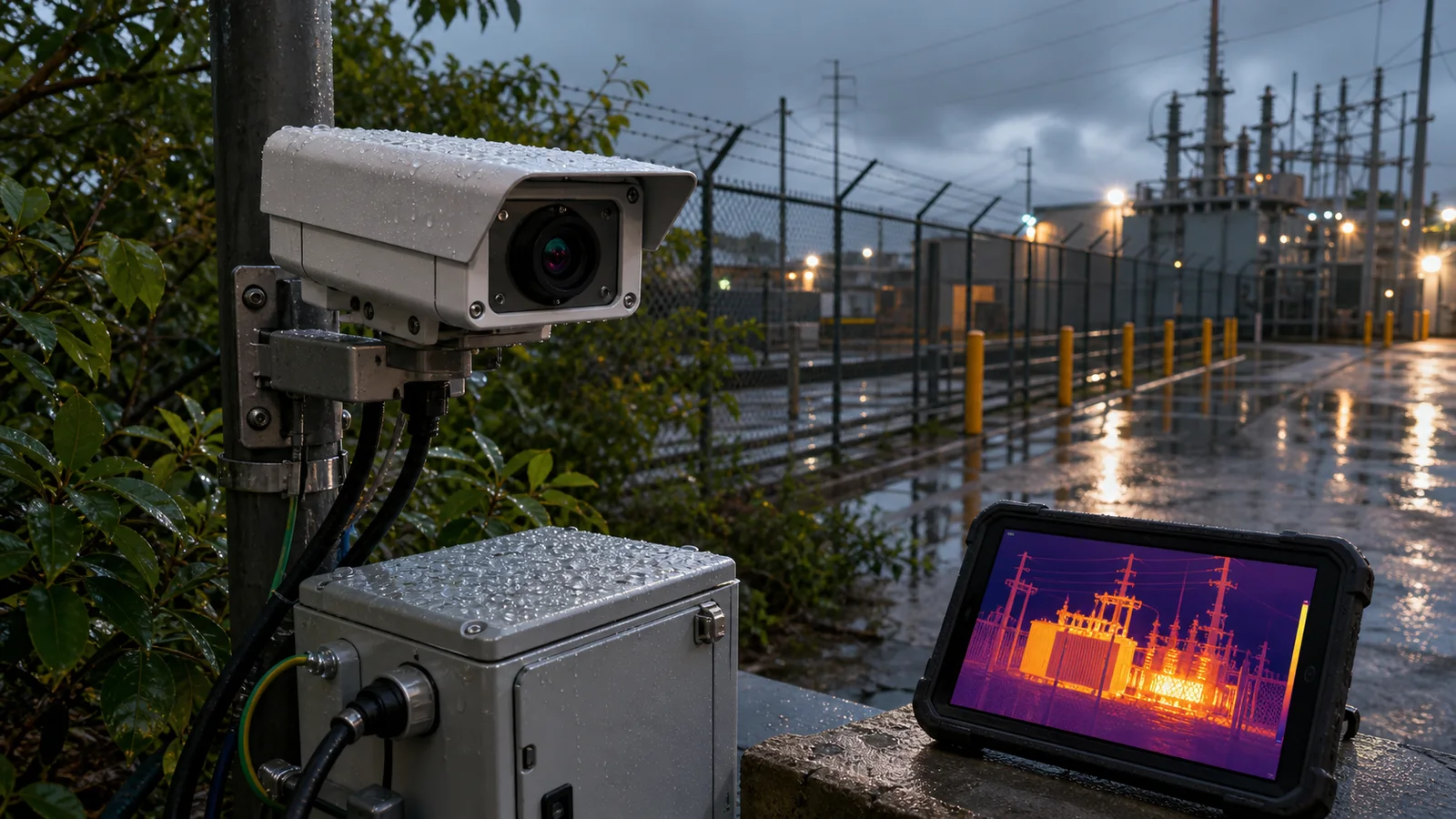

دراسة حالة للأمن الخارجي والمراقبة الصناعية
يبحث المشتري عن رؤية حرارية للمحيط الأمني، أو الساحات، أو خطوط المعدات، أو الأجهزة الميدانية. يمكن لوحدات التصوير الحراري LWIR غير المبردة المساعدة عندما تواجه الكاميرات المرئية صعوبات، ولكن المنتج النهائي لا يزال بحاجة إلى تخطيط للعدسة، والمبيت، والطاقة، والتثبيت، وسير عمل الفيديو.
القيم المرجعية لطراز HR21-L612-USB لتطبيقات LWIR المدمجة
| المجال | المعلمة | القيمة الدقيقة لـ HR21-L612-USB | دلالة الاختيار |
|---|---|---|---|
| الكاشف | نوع الكاشف | كاشف مصفوفة المستوى البؤري بالأشعة تحت الحمراء غير المبرد من أكسيد الفاناديوم | منصة LWIR غير مبردة لتكامل OEM مدمج. |
| تفاصيل الصورة | الدقة | 640 × 512 | مفيد عندما تتطلب أعمال الطائرات بدون طيار أو التطبيقات الخارجية أو مشاريع OEM تفاصيل أكثر من وحدات الكشف البسيط. |
| الحركة | معدل إطارات الكاشف | 50 Hz | مناسب لحركة طائرات UAV وتوفير فيديو أكثر سلاسة للمشغل. |
| البصريات | تباعد البكسل | 12 μm | مهم لمطابقة العدسة/مجال الرؤية (FOV). |
| النطاق الحراري | المدى الطيفي | 8–14 μm | يحدد نطاق التصوير الحراري LWIR. |
| الحساسية | NETD | ≤40 mK @ 25°C, F#1.0 | يدعم وضوح الفروق الحرارية الدقيقة عندما تكون ظروف الفحص مناسبة. |
| الطاقة | جهد الإمداد | 5 V ±0.5 V | تحقق من خط إمداد الطاقة للمضيف وتصميم الحماية. |
| الطاقة | الاستهلاك النموذجي للطاقة عند 25°C | <1.2 W، بما في ذلك لوحة التوسيع | مهم للطائرات بدون طيار والأنظمة المدمجة التي تعمل بالبطارية. |
| الواجهة | فيديو رقمي | USB | مسار فيديو عملي من جانب المضيف للتقييم والتكامل. |
| الواجهة | واجهة الاتصال | منفذ USB تسلسلي، 1 × RS-422 | يجب تخطيط مسار التحكم قبل اتخاذ القرارات المتعلقة بلوحة PCB/الهيكل. |
| ميكانيكي | الوزن | <15 g | مهم لحمولات الطائرات بدون طيار (UAV) والأجهزة المدمجة. |
| ميكانيكي | الأبعاد | 21 mm × 21 mm × 20.2 mm | تحقق من مساحة صيانة وحركة الجيمبال (Gimbal) والهيكل والكابلات. |
| البيئة | درجة حرارة التشغيل | -40°C إلى +85°C | مهم للأنظمة الخارجية والميدانية. |
| البيئة | الرطوبة | 5%-95%، غير متكثف | لا يزال تصميم الهيكل مهماً للتحكم في التكثف. |
| المتانة | الاهتزاز / الصدمات | اهتزاز عشوائي بقوة 6.06 g؛ صدمة بقوة 80 g عند 4 ms | يُرجى مراجعته للطائرات بدون طيار (UAV)، والمركبات، وأجهزة الفحص المتينة. |
أخطاء الوحدات الحرارية الخارجية
- تجاهل التكثف وإحكام إغلاق الهيكل.
- اختيار العدسة/مجال الرؤية (FOV) في وقت متأخر للغاية.
- توقع أن تحل الألوان الزائفة محل التخطيط السليم للمشهد.
- إغفال اهتزازات التثبيت ومسار الكابلات.
قائمة التحقق لطلب عرض الأسعار (RFQ) للتطبيقات الخارجية/الصناعية
- نوع المشهد ومسافة الهدف.
- العدسة/مجال الرؤية (FOV) وخطة الهيكل.
- واجهة الطاقة والفيديو.
- بيئة التشغيل وظروف التثبيت.
- الكمية وسوق الوجهة.
تخطيط مسار التصوير الحراري الخارجي
ابدأ بـ التصوير الحراري الخارجي / الميداني، وقارن وحدات حرارية غير مبردة، أو تواصل معنا طلب عرض أسعار Camcuda (RFQ).
الأسئلة الشائعة لمشتري الوحدات الحرارية الخارجية
هل وحدات LWIR الحرارية غير المبردة مفيدة ليلاً؟
نعم، فهي تعتمد على التباين الحراري بدلاً من الضوء المرئي، ولكن تصميم العدسة والمشهد مهم للغاية.
هل يمكنها التعرف على الأشخاص أو المعدات؟
يعتمد ذلك على الدقة، والعدسة/مجال الرؤية (FOV)، والمسافة، وسير عمل العرض.
هل تؤثر الرطوبة؟
نعم. قد توضح بيانات المنتج نطاق الرطوبة، لكن المبيت والتحكم في التكثيف يظلان أمرين حاسمين.
هل دقة 640 × 512 مطلوبة دائمًا؟
ليس دائماً. استخدمها عندما يتطلب المشهد تفاصيل أكثر.
ما الذي يجب إرساله لطلب عرض الأسعار (RFQ)؟
المشهد، والمسافة، والعدسة/مجال الرؤية (FOV)، والطاقة، والواجهة، والبيئة، والكمية.
هل يمكن لوحدة واحدة دعم الفحوصات الأمنية والصناعية؟
ربما، ولكن قد تختلف العدسة والبرمجيات.
ما هي لوحة ألوان الصور الأفضل؟
اختر وفقاً لسير عمل المشغل؛ يُعد النمطان Black Hot وWhite Hot نقطتي انطلاق شائعتين.
ما هو الخطر الأكبر؟
عدم تحديد تفاصيل المشهد الخارجي الفعلي بدقة قبل شراء العتاد.
مسار عمل التحقق من وحدات حرارية LWIR غير مبردة قبل الشراء
يجب أن يبدأ سير العمل العملي للتحقق من وحدات التصوير الحراري LWIR غير المبردة بإنشاء وثيقة متطلبات مكتوبة. يجب أن تحدد الوثيقة التطبيق، والمسافة المستهدفة، وتوقعات العدسة/مجال الرؤية (FOV)، والمعالج المضيف، ومسار الواجهة، وخط التغذية بالطاقة، والحيز الميكانيكي، وبيئة التشغيل، ونطاق الكمية، وسوق الوجهة. هذه الوثيقة البسيطة تجعل المحادثة مع المورد أكثر فائدة مقارنة بطلب سعر عام.
بالنسبة للفرق الهندسية، تتمثل الخطوة الثانية في وضع خطة اختبار مخبري. تأكد مما إذا كانت وحدات التصوير الحراري LWIR غير المبردة قادرة على إنتاج فيديو قابل للاستخدام على الجهاز المضيف المستهدف، وما إذا كان مسار التحكم موثقاً، وما إذا كان يمكن تزويد الوحدة بالطاقة بأمان، وما إذا كانت إعدادات الصورة كافية للمشهد المستهدف. وبالنسبة لفرق المشتريات، تصبح خطة الاختبار نفسها قائمة فحص لمقارنة العينات وردود الموردين.
الخطوة الثالثة هي محاكاة ميدانية أو تطبيقية. يجب فحص حمولة الطائرة المسيرة من حيث الوزن، والاهتزاز، وارتفاع الطيران، وسير عمل إعداد التقارير. كما يجب فحص النظام الخارجي من حيث الهيكل، ومخاطر التكثف، ونافذة العدسة، وموضع التثبيت، والتشغيل الليلي والنهاري. أما بالنسبة لنظام OEM المدمج، فيجب فحصه من حيث تخطيط لوحة الدوائر المطبوعة (PCB)، ومخرج الكابلات، والتكامل البرمجي، وإمكانية تكرار الإنتاج مستقبلاً.
نموذج صياغة طلب عرض أسعار (RFQ) لـ Camcuda
بدلاً من مجرد كتابة "يرجى تقديم عرض أسعار لوحدات التصوير الحراري LWIR غير المبردة"، استخدم طلباً أكثر اكتمالاً: "نحن بصدد بناء منتج تصوير حراري لـ [application]. المنصة المضيفة هي [processor/system]. نحتاج إلى مخرج [interface]، وهدف [lens/FOV]، وعدد [quantity] وحدة، وسوق الوجهة هي [region]. يرجى التوصية بمسار الوحدة المناسب، وحزمة المخططات/الوثائق، وتوافر العينات، ومخاطر التكامل."
يساهم أسلوب طلب عروض الأسعار (RFQ) هذا في تحسين المطابقة التقنية ومساعدة Camcuda على الرد بحلول ومنتجات ملائمة. كما يحمي المشتري من مقارنة وحدات غير متوافقة لمجرد أنها تشترك في دقة وضوح مماثلة أو صورة منتج متشابهة.
كيفية المقارنة بين موردي وحدات حرارية LWIR غير مبردة
عند مقارنة الموردين، تجنب الاعتماد على جدول بيانات يسرد فقط السعر والدقة. يجب أن تتضمن المقارنة الأقوى لوحدات التصوير الحراري LWIR غير المبردة ما إذا كان المورد قادراً على توفير صفحات تفاصيل المنتج، والمخططات، وملاحظات الواجهة، ونقاشاً واقعياً حول مهلة التوريد، وموارد الوسائط، وإرشادات التطبيق. المورد الذي يمكنه توضيح مخاطر التكامل يكون التعامل معه أسهل عادةً من المورد الذي يرسل عرض أسعار مقتضباً فقط.
بالنسبة لمشتري Camcuda في أوروبا وأمريكا الشمالية، تكتسب الوثائق والتواصل أهمية بالغة أيضاً. اسأل المورد عما إذا كان قادراً على تأكيد طراز المنتج، وتوضيح الواجهة، وشرح ما يشمله نطاق الوحدة، وتحديد المتطلبات التي تحتاج إلى مراجعة هندسية. وإذا كانت الإجابة غامضة، فقد يظل المشروع ممكناً، ولكن يجب على المشتري التعامل مع عرض الأسعار على أنه غير مكتمل.
قائمة التحقق من اختبار القبول بعد وصول العينات
- تأكد من مطابقة الطراز المشحون لمسار وحدات LWIR الحرارية غير المبردة المحددة في عرض السعر.
- التحقق من سلوك التشغيل الأساسي مع الجهاز المضيف المخصص أو منصة التقييم.
- التحقق من إخراج الفيديو واتصال التحكم قبل التكامل الميكانيكي.
- مقارنة جودة إخراج الصور في مشهدين واقعيين على الأقل.
- مراجعة التوافق الميكانيكي مع مراعاة قيود الكابل والحامل والغلاف والعدسة/النافذة.
- تسجيل الأسئلة للمورّد قبل الانتقال إلى مرحلة كميات الإنتاج.
تُعد خطوة القبول هذه بالغة الأهمية لمشاريع التصوير الحراري لأن العديد من المشكلات لا تظهر في صورة المنتج. قد تبدو وحدات LWIR الحرارية غير المبردة سليمة ظاهريًا ولكنها لا تزال تتطلب ضبطًا للواجهة، أو مطابقة للعدسات، أو تعديلات على الهيكل الخارجي. تعامل مع العينة الأولى كأداة للتحقق الهندسي بدلاً من كونها موافقة إنتاجية نهائية.
