Sierra Imaging та теплове бачення: посібник із вибору та інтеграції OEM-ядер

Технологія тепловізійного бачення повністю подолала часи, коли вона була замкнена в засекречених оборонних лабораторіях чи преміальних аерокосмічних корисних навантаженнях. Сьогодні вона слугує передовим сенсорним методом у промисловій автоматизації, мобільній робототехніці, моніторингу стану, предиктивному технічному обслуговуванні та вбудованому периферійному зорі (edge vision). Інженерні команди, які шукають тепловізійні модулі — часто переглядаючи технічні каталоги та галузеві специфікації за такими пошуковими запитами, як sierra imaging та промисловий тепловий зір, — швидко стикаються зі складною сумішшю аналогової фізики, високошвидкісних цифрових шин, прецизійної оптики та непростої радіометричної математики. Вибір неохолоджуваного довгохвильового інфрачервоного (LWIR) сенсора вимагає наскрізного розуміння фізики напівпровідникових мікроболометрів, механіки передачі сирого цифрового сигналу, принципів оптичної інженерії та радіометричних конвеєрів прошивки на стороні хоста.

Суть у наступному: інтеграція неохолоджуваного тепловізійного ядра в комерційний продукт вимагає безкомпромісного балансу вашого бюджету SWaP-C (Size, Weight, Power, and Cost — розмір, вага, енергоспоживання та вартість). Незалежно від того, чи пакуєте ви інфрачервоний модуль у захищений ручний діагностичний прилад, установку для інспекції на заводі або дрон для повітряного моніторингу, вам необхідно оцінити роздільну здатність детектора, теплову чутливість, атермалізацію об'єктива, пропускну здатність шини та навантаження на процесор хоста. Цей архітектурний посібник відкидає маркетинговий шум, щоб надати системним архітекторам OEM, інженерам із вбудованого апаратного забезпечення та командам технічних закупівель перевірений на практиці інженерний план для оцінки, вибору та впровадження неохолоджуваних LWIR тепловізійних модулів.

1. Фізика інфрачервоного випромінювання та основи мікроболометрів

Для успішної інтеграції тепловізійних ядер інженери повинні спочатку проаналізувати, як неохолоджувані мікроболометри виявляють і перетворюють радіаційний тепловий потік у придатні для використання цифрові потоки даних. CMOS-сенсори видимого спектра повністю покладаються на відбиті фонові фотони у вузькому спектрі від 0,4 мкм до 0,7 мкм. Теплові сенсори не залежать від освітлення. Натомість вони фіксують необроблену електромагнітну енергію, що випромінюється безпосередньо матерією як прямий наслідок її термодинамічної температури.

1.1 Динаміка передавання у діапазоні LWIR (8–14 мкм) та тепловий потік

Інфрачервоний спектр поділяється на окремі функціональні діапазони: короткохвильовий інфрачервоний (SWIR, 1–3 мкм), середньохвильовий інфрачервоний (MWIR, 3–5 мкм) і довгохвильовий інфрачервоний (LWIR, 8–14 мкм). У сфері неохолоджуваних промислових рішень LWIR є беззаперечною робочою конячкою. Простіше кажучи: наземні об'єкти, що працюють у діапазоні від -40°C до +100°C (від -40°F до +212°F), досягають піку своєї спектральної яскравості саме в межах цього коридору 8–14 мкм згідно із законом випромінювання абсолютно чорного тіла Планка та законом зміщення Віна.

Якщо розрахувати розподіл Планка для об'єкта кімнатної температури (~300 Кельвінів), пік довжини хвилі випромінювання припадає приблизно на 9,7 мкм. Не менш важливим є те, що хімічний склад земної атмосфери створює масивне вікно поглинання між 5 мкм і 8 мкм, спричинене парами води та CO2. Це робить діапазон 8–14 мкм відкритим оптичним коридором, дозволяючи некріогенним сенсорам фіксувати чіткі теплові сигнатури на великих робочих відстанях без руйнівного впливу атмосферного згасання.

Загальний радіаційний потік, що потрапляє на вашу матрицю у фокальній площині (FPA), залежить від коефіцієнта випромінювання цілі, атмосферних втрат, ефективності оптичного пропускання та діафрагмового числа (f-number) об'єктива. Загальна теплова опроміненість, що припадає на кожен піксель мікроболометра, розраховується як:

Опроміненість (E) = [ τ_atm × τ_opt × ε × σ × T⁴ ] / [ 4 × (F/#)² ]

Тут τ_atm — ефективність атмосферного пропускання, τ_opt — коефіцієнт оптичного пропускання вашого комплекту інфрачервоних лінз, ε позначає коефіцієнт випромінювання поверхні цілі (від 0,05 для дзеркально полірованого чистого металу до 0,98 для матового чорного анодованого алюмінію або людської шкіри), σ — стала Стефана-Больцмана (5,670374 × 10^-8 Вт·м^-2·К^-4), T — термодинамічна температура в Кельвінах, а F/# позначає світлосилу оптичної апертури. Знехтуйте будь-якою з цих змінних у розрахунку оптичного шляху — і ваші показники температури відхиляться від істинних значень. Практичні інструкції з калібрування в польових умовах дивіться в нашому репозиторії Посібники з теплобачення.

1.2 Матриці у фокальній площині VOx проти a-Si та еволюція кроку пікселя

Неохолоджувані тепловізійні модулі використовують матрицю у фокальній площині (FPA), що складається з тисяч мікроболометричних пікселів. Кожен піксель являє собою інфрачервоно-поглинальну мембрану, підвішену на мікромеханічних ізоляційних містках над кремнієвою інтегральною схемою зчитування (ROIC). Падаючі інфрачервоні фотони потрапляють на мембрану, нагрівають її та змінюють її питомий електричний опір. ROIC опитує цю зміну опору шляхом подачі імпульсів точної напруги зміщення та інтегрування вихідного струму.

У сучасному виробництві використовуються два основні терморезистивні матеріали:

• ✅ Оксид ванадію (VOx): Оксид ванадію є галузевим стандартом для високопродуктивного тепловізійного аналізу. VOx забезпечує високий температурний коефіцієнт опору (TCR), зазвичай від -2% до -3% на Кельвін, у поєднанні з низьким рівнем флікер-шуму 1/f. Матриці VOx гарантують високу теплову чутливість, чітке співвідношення сигнал/шум (SNR) і надійну стабільність за значних коливань температури навколишнього середовища.
• ⚙️ Аморфний кремній (a-Si): FPA-матриці на основі аморфного кремнію можуть виготовлятися на стандартних напівпровідникових лініях CMOS, що знижує витрати на обробку пластин. Недолік? Матеріали a-Si мають вищий рівень власного флікер-шуму 1/f і нижчу ефективність термоізоляції порівняно з VOx, що призводить до вищих базових значень еквівалентної шуму різниці температур (NETD).

За останнє десятиліття крок пікселя суттєво зменшився. Застарілі тепловізійні блоки базувалися на техпроцесах 35 мкм або 25 мкм. Сучасні виробничі лінії орієнтовані на процеси 17 мкм та 12 мкм. Зменшення кроку пікселя зменшує фізичну діагональ кремнієвого кристала за будь-якої роздільної здатності. Матриця 640×512 з кроком 12 мкм займає значно меншу площу кремнію, ніж старіший сенсор на 25 мкм. Це означає, що ви можете використовувати об'єктиви з меншою фокусною відстанню та значно меншим зовнішнім діаметром лінз, зберігаючи при цьому просторову роздільну здатність. Для інженера-конструктора це безпосередньо означає суттєву економію загальної ваги системи, довжини тубуса та вартості оптики.

1.3 NETD, теплові постійні часу та метрики чутливості

Оцінюючи технічні характеристики (datasheets) постачальників, зверніть увагу на ці три ключові параметри детектора:

Різниця температур, еквівалентна шуму (NETD): Виражена в мілікельвінах (мК), NETD відображає різницю температур на цільовому об'єкті, яка створює сигнал, еквівалентний рівню внутрішнього шуму модуля (SNR = 1). Що нижче це значення, то краще. Неохолоджувані модулі професійного рівня мають характеристики NETD <40 мК або <50 мК при 25°C з об'єктивом F/1.0. Сенсор із показником 40 мК легко виявляє тонкі температурні градієнти — такі як приховані дефекти термоізоляції стін, витоки у внутрішніх трубопроводах або ледь помітне нагрівання доріжок друкованої плати під незначним навантаженням, — які зливаються з шумом на бюджетному сенсорі з показником 100 мК.

Теплова стала часу (τ): Цей параметр показує, як швидко підвішена мембрана пікселя розсіює теплову енергію та повертається до стану рівноваги (а саме досягає 63,2% свого стаціонарного відгуку). Промислові мікроболометри працюють із тепловими сталими часу від 8 мс до 14 мс. Якщо запустити високочастотний модуль (50 Гц або 60 Гц) на швидкісному поворотному пристрої або маневреному дроні без достатньо низької сталої часу, швидке панорамування створюватиме помітне теплове розмиття та шлейфи артефактів по всьому кадру.

Чутливість детектора (Rv): Чутливість (Responsivity) вимірює розмах вихідної електричної напруги на одиницю потужності падаючого випромінювання та виражається у вольтах на ват (В/Вт). Досягнення якомога вищої чутливості за одночасного придушення шуму підсилювача ROIC є критично важливим для збереження контрастності під час відстеження цілей у сценах із низьким температурним контрастом.

2. Вбудовані електричні архітектури та конвеєри обробки сигналів

Інтеграція неохолоджуваного тепловізійного модуля в конструкцію вбудованої плати вимагає узгодження електричної пропускної здатності та профілю живлення модуля з обчислювальною потужністю хост-обладнання, будь то малопотужний мікроконтролер чи для граничних обчислень багатоядерний процесор застосунків.

2.1 Малопотужний шинний транспорт: реалізація SPI та I2C

Для тепловізійних модулів низької роздільної здатності (таких як формати 160×120 або 80×60), призначених для портативних діагностичних приладів із живленням від батареї, розумних термостатів або віддалених вузлів IoT, інтерфейс SPI (Serial Peripheral Interface) є ефективним вибором шини. SPI забезпечує простий синхронний послідовний конвеєр, дані з якого можна передавати безпосередньо в модуль прямого доступу до пам'яті (DMA) недорогих мікроконтролерів, таких як STM32, ESP32 або кросовер-процесорів NXP i.MX RT.

Розрахуймо вимоги до пропускної здатності для модуля з роздільною здатністю 160×120 пікселів, що передає 16-бітні радіометричні дані кадрів із частотою оновлення 25 Гц:

Пропускна здатність = 160 пікселів × 120 пікселів × 16 біт/піксель × 25 кадрів/с = 7 680 000 біт/с &approx; 7,68 Мбіт/с

Шина SPI з тактовою частотою від 15 МГц до 25 МГц забезпечує таку пропускну здатність із достатнім запасом. Це дозволяє вашому вбудованому процесору передавати необроблені тепловізійні кадри в буфери пам'яті за допомогою апаратних каналів DMA, не перевантажуючи основний цикл виконання ЦП. Допоміжна лінія I2C або стандартний UART працює паралельно з шиною SPI для обробки команд конфігурації, запитів до регістрів, керування шторкою та налаштування режимів інтегрування.

2.2 Високопропускне цифрове відео: DVP, BT.656, LVCMOS та MIPI

Якщо ж перейти до матриці 640×512 із частотою 50 Гц, обсяг даних значно зростає. 16-бітний нестиснений цифровий радіометричний потік 640×512 @ 50 Гц вимагає серйозної пропускної здатності шини:

Пропускна здатність = 640 × 512 × 16 біт × 50 кадрів/с = 262 144 000 біт/с &approx; 262,14 Мбіт/с

Стандартні шини SPI не можуть впоратися з такою пропускною здатністю. Необхідно перейти на паралельні інтерфейси або високошвидкісну диференціальну серіалізацію:

• ⚙️ Digital Video Port (DVP) / паралельний LVCMOS: Містить 14-бітні або 16-бітні паралельні лінії даних, узгоджені з тактовим сигналом пікселів (PIXCLK), рядковою синхронізацією (HSYNC) та кадровою синхронізацією (VSYNC). Ця архітектура безпосередньо взаємодіє з апаратними блоками захоплення на FPGA та прикладних процесорах, таких як лінійки Rockchip RK3588 або NXP i.MX8.
• ⚙️ ITU-R BT.656: Вбудовує часові мітки та коди синхронізації безпосередньо у 8-бітний паралельний потік, заощаджуючи місце на платі завдяки відмові від зовнішніх ліній синхронізації, коли потрібен лише стандартний відеопотік без повних 16-бітних радіометричних даних.
• ⚙️ MIPI-CSI2: Сучасні промислові модулі все частіше оснащуються послідовними диференційними лініями MIPI-CSI2. Це мінімізує кількість доріжок на друкованій платі, знижує високочастотні електромагнітні завади (EMI) і передає теплові дані безпосередньо до вбудованих апаратних конвеєрів ISP процесора SoC.
• ⚙️ Аналоговий композитний сигнал (PAL / NTSC): Висококласні модулі часто зберігають аналоговий вихід ЦАП (DAC). Це дозволяє керувати застарілими моніторами в кабінах, польовими дисплеями або аналоговими передавачами дронів без жодного навантаження на програмне забезпечення хоста.

Щоб дізнатися більше про розведення друкованих плат, цілісність сигналів і проєктування плат-носіїв для високопродуктивних відеомодулів, ознайомтеся з нашими технічними матеріалами в Інженерному блозі CamCuda.

2.3 Подавання живлення, фільтрація шумів та багатошинні топології

Каскади зчитувальних ІС (ROIC) мікроболометрів працюють з аналоговими сигналами мікровольтного рівня, що надходять від мембран пікселів. Через таку чутливість тепловізійні модулі вразливі до шуму на шинах живлення, пульсацій комутації та коливань потенціалу землі (ground bounce).

Щоб зберегти показники NETD і не допустити погіршення зображення через горизонтальні рухомі смуги або просторово фіксований шум, дотримуйтеся таких правил розведення ланцюгів живлення:

• ⚙️ Виділені лінійні LDO-стабілізатори: Ніколи не живіть аналогові входи сенсора безпосередньо від імпульсних понижувальних стабілізаторів. Використовуйте виділені лінійні стабілізатори з малим падінням напруги (LDO) з ультранизьким рівнем шуму та високим коефіцієнтом придушення пульсацій живлення (PSRR > 80 дБ при 100 кГц), розташовані поруч із виводами роз'єму модуля.
• ⚙️ Феритові бусини та багаторівнева розв'язка: Використовуйте високоімпедансні феритові бусини для ізоляції шин аналогового живлення від шумних шин цифрової логіки. Розташовуйте комбінацію керамічних розв'язувальних конденсаторів з низьким ESR ємністю 0,1 мкФ та 10 мкФ безпосередньо біля вхідних виводів ядра для відведення на землю високочастотного шуму, створюваного хост-SoC.
• ⚙️ Сувора послідовність подачі живлення на кілька ліній: Модулі, які використовують кілька ліній живлення (наприклад, 1,8 В для внутрішньої логіки, 3,3 В для цифрових входів/виходів, 5 В для аналогового зміщення), вимагають суворої послідовності подачі живлення. Неправильний порядок наростання напруги може спричинити ефект замикання КМОН (CMOS latch-up), що незворотно пошкодить схему зчитування.

3. Оптична інженерія: геометрія лінз та атермалізація до умов навколишнього середовища

Проєктування оптики для тепловізійних систем суттєво відрізняється від створення об'єктивів для видимого спектра. Стандартні оптичні стекла, такі як BK7 або плавлений кварц, є практично непрозорими для інфрачервоного випромінювання діапазону 8–14 мкм. Оптичні вузли LWIR базуються на спеціалізованих матеріалах, що пропускають ІЧ-випромінювання, сучасних просвітлювальних покриттях та механізмах пасивної атермалізації.

3.1 Оптичні матеріали: германій проти халькогенідного скла

Серійні об'єктиви LWIR створюються на основі двох основних оптичних матеріалів:

Монокристалічний германій (Ge): Германій залишається класичною основою тепловізійної оптики. Його показник заломлення винятково високий (n &approx; 4,003 на довжині хвилі 10 мкм), що дає змогу оптичним інженерам розробляти компактні, світлосильні об'єктиви з низьким рівнем аберацій та мінімальною кількістю оптичних елементів. Утім, германій має суттєвий тепловий недолік: високий термооптичний коефіцієнт (dn/dT &approx; 3,96 × 10^-4 /°C) та схильність до явища, відомого як тепловий пробій (thermal runaway). За температури понад 70°C у германії різко зростає поглинання вільними носіями заряду, внаслідок чого він стає непрозорим і блокує проходження теплового випромінювання.

Халькогенідне скло (наприклад, Ge₂₈Sb₁₂Se₆₀ / GASIR): Халькогенідне скло — це аморфний інфрачервоний матеріал, який можна масово виготовляти методом прецизійного пресування у складні асферичні та дифракційні профілі. Халькогенід має значно нижчий dn/dT, ніж германій, зберігає стабільне пропускання в діапазоні від -40°C до +85°C та знижує собівартість оптичних компонентів (BOM) під час великосерійного виробництва.

Обидва матеріали потребують високоефективних просвітлювальних (AR) або зовнішніх алмазоподібних вуглецевих (DLC) покриттів. Германій без покриття відбиває приблизно 36% падаючої інфрачервоної енергії на кожній оптичній поверхні через втрати на френелівське відбиття.

3.2 Пасивна атермалізація в діапазоні від -40°C до +80°C

Модулі для промислового, аерокосмічного та вуличного спостереження повинні підтримувати чітке фокусування в умовах екстремальних перепадів температур (від -40°C до +80°C). У разі коливань температури в некомпенсованому об'єктиві одночасно проявляються три фактори:

• ⚙️ Зсув показника заломлення: Показник заломлення оптичних елементів лінзи суттєво дрейфує через температурний коефіцієнт матеріалу dn/dT.
• ⚙️ Розширення кривини: Радіуси кривини лінзи та товщина елементів зазнають механічного розширення або стиснення.
• ⚙️ Розширення корпусу: Механічний тубус об'єктива (зазвичай алюмінієвий) розширюється або стискається, змінюючи задній відрізок між оптичною задньою вершиною та площиною матриці мікроболометра (FPA).

Без оптичної компенсації фокальна площина швидко зміщується відносно поверхні сенсора, різко погіршуючи функцію передачі модуляції (MTF) системи та перетворюючи чітке теплове зображення на непридатне для використання розмиття. Моторизовані вузли активного фокусування здатні компенсувати це зміщення, але вони додають зайву вагу, механічну складність, споживання енергії та додаткові точки відмови.

Пасивна оптико-механічна атермалізація усуває цю проблему, поєднуючи лінзи з взаємодоповнювальних оптичних матеріалів із багатокомпонентним механічним корпусом (який поєднує матеріали з високим коефіцієнтом розширення, такі як Delrin або алюміній, з конструкційними втулками з низьким розширенням, такими як інвар). Механічне розширення корпусу компенсує оптичний зсув фокуса у всьому робочому діапазоні, підтримуючи чітке фокусування без рухомих деталей чи коригувань на рівні прошивки.

3.3 Миттєве поле зору (iFOV) та розрахунки DRI

Щоб оцінити можливості виявлення цілей інтегрованою системою, оптичні інженери розраховують поле зору (FOV) разом із миттєвим полем зору (iFOV). Значення iFOV визначає кутовий розмір проекції простору на один піксель мікроболометра:

iFOV (мілірадіани) = [ Крок пікселя (мкм) / Фокусна відстань (мм) ]

Дальності виявлення цілей кількісно оцінюються за критеріями Джонсона, стандартизованими міжнародними протоколами оборонного та промислового спостереження (STANAG):

• ⚙️ Виявлення: Для виявлення аномалії потрібно щонайменше від 1,5 до 2,0 пікселів за критичним розміром цілі. Оператор або алгоритм машинного зору може підтвердити наявність теплового контрасту відносно фону.
• ⚙️ Розпізнавання: Класифікація типу цілі (наприклад, розрізнення людини від чотириногої тварини або легкового авто від фургона доставки) вимагає від 6,0 до 8,0 пікселів за критичним розміром.
• ⚙️ Ідентифікація: Виявлення конкретних характеристик (наприклад, розрізнення цивільної вантажівки та комунального транспорту чи підтвердження наявності ручних інструментів) вимагає 12,8 або більше пікселів на силует цілі.

Якщо для виявлення цілей на великих відстанях потрібна інтегрована система, ознайомтеся з нашим повним технічним оглядом Ручні тепловізійні біноклі для спостереження серії URA-Y 640×512.

4. Технічна матриця промислових LWIR-модулів та аналіз продукції

Вибір відповідного модуля зводиться до узгодження системних вимог із фізичними, електричними та оптичними характеристиками доступного апаратного забезпечення. Нижче наведено порівняльну технічну оцінку двох промислових LWIR-модулів: ультракомпактного енергоефективного TC160-NF та модуля високої чіткості Mini 640 (9,1 мм).

4.1 TC160-NF: надмалопотужний модуль SPI 160×120

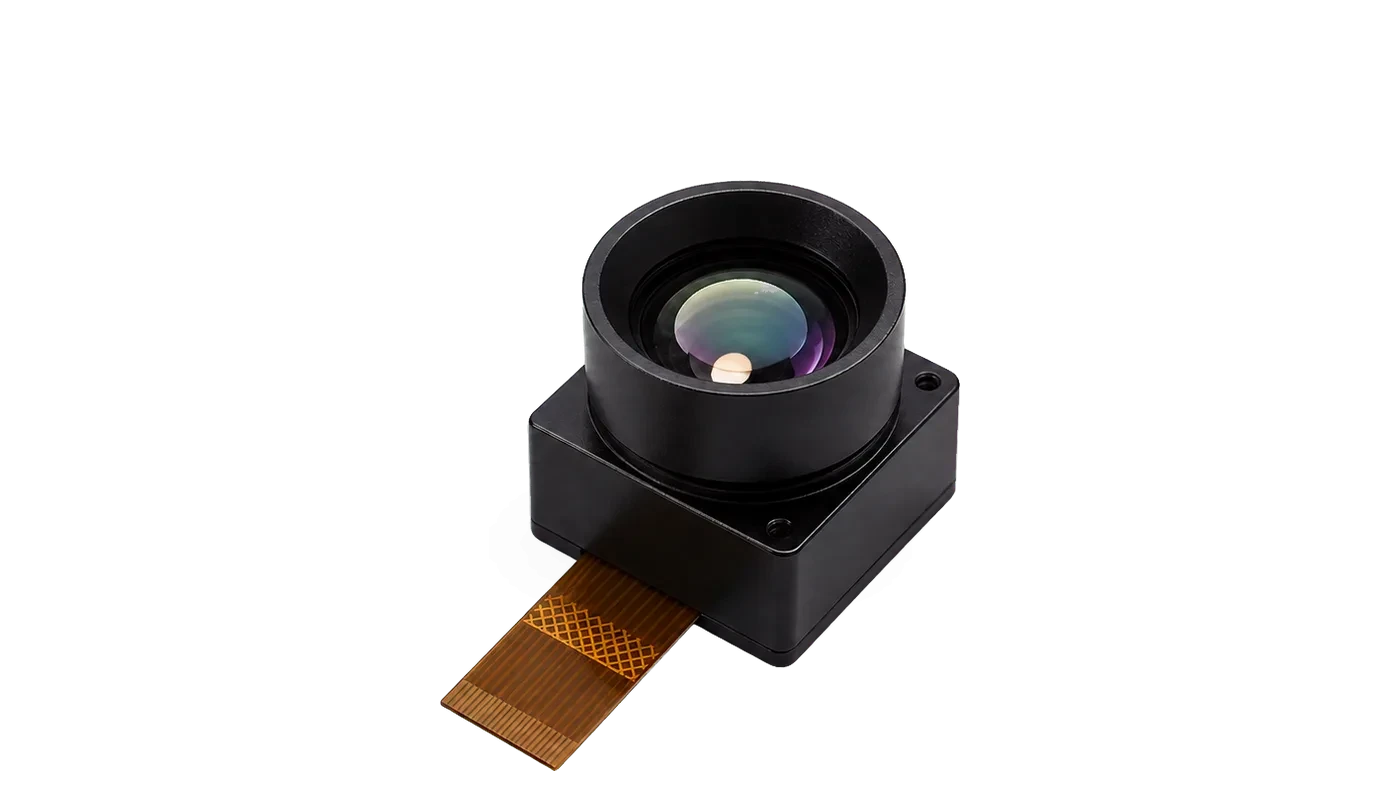

Рисунок 1: Компактний неохолоджуваний тепловізійний LWIR-модуль TC160-NF 160×120

Сторінка TC160-NF — це ультракомпактний неохолоджуваний LWIR-модуль, спеціально розроблений для вбудованих систем з обмеженим простором і живленням від акумулятора, обладнання розумного будинку, локальної діагностики систем HVAC та компактних промислових вузлів IoT. Споживаючи лише 76–78 мВт від однополярного джерела живлення 3,3 В, він безпосередньо підключається до хост-мікроконтролерів через вбудований інтерфейс SPI.

Завдяки матриці з роздільною здатністю 160×120 (19 200 активних пікселів), що працює в спектральному діапазоні 8–14 мкм із частотою до 25 кадр/с, TC160-NF надає попередньо відкалібровані на заводі радіометричні дані кадрів. Його інтегрована оптична система з вузьким кутом огляду ($56^\circ \text{ D} / 45^\circ \text{ H} / 34^\circ \text{ V}$) забезпечує збалансоване просторове покриття для моніторингу стану на середніх дистанціях і підключається через 10-контактний інтерфейс гнучкої друкованої плати (FPC) з кроком 0,5 мм.

Повні інженерні характеристики TC160-NF

Переглянути деталі та ціни на продукт ➔

4.2 Mini 640 (9.1 мм): вбудоване ядро машинного зору високої чіткості 640×512

Рисунок 2: Модуль Mini 640 з інтегрованим атермальним об'єктивом 9,1 мм із фіксованим фокусом

Сторінка Mini 640 9,1 мм — це неохолоджуваний LWIR-модуль високої роздільної здатності, розроблений для OEM-інтеграції в підвіси БПЛА, автономні мобільні роботи (AMR), промисловий машинний зір, портативні тепловізори та автоматизовані турелі безпеки. Він оснащений неохолоджуваною матрицею у фокальній площині на основі оксиду ванадію (VOx) корпусування на рівні пластини (WLP) із роздільною здатністю 640×512 та компактним розміром пікселя 12 мкм.

Оснащений атермальним об'єктивом 9,1 мм із фіксованим фокусом, Mini 640 охоплює широке поле зору 45,8° по горизонталі × 37,3° по вертикалі. Чутливість NETD становить <50 мК при 25°C, F/1.0 (опціонально <40 мК), що дозволяє розрізняти незначні перепади температур у середовищах із низьким градієнтом. Підтримуючи частоту кадрів 25 Гц або 50 Гц, модуль пропонує гнучкі режими виведення: композитний PAL/NTSC, паралельний DVP, BT.656 та LVCMOS, а також послідовне керування через UART, I2C та RS-232.

Повні інженерні характеристики Mini 640 (9.1 mm)

Переглянути деталі та ціни на продукт ➔

4.3 Таблиця прямого порівняння параметрів

У наведеній нижче порівняльній таблиці зіставлено основні технічні параметри, що допоможе розробникам вбудованих систем обрати відповідну архітектуру модуля для вимог свого продукту:

5. Мікропрограмне забезпечення хоста, радіометричне калібрування та інтеграція Edge AI

Отримання необроблених значень аналого-цифрового перетворювача (АЦП) з модуля — це лише перший етап. Матриці мікроболометрів (FPA) потребують DSP-обробки на рівні прошивки хост-процесора для усунення просторового фіксованого шуму (FPN), виконання радіометричних розрахунків і формування потоку даних для подальшого виведення моделей Edge AI.

5.1 Корекція неоднорідності (NUC) та заміна дефектних пікселів

Через допуски напівпровідникового виробництва кожен окремий піксель мікроболометра на матриці має дещо різну крутизну чутливості (коефіцієнт підсилення) та базовий темновий струм (зсув). Без корекції це створює просторовий фіксований шум (FPN) — статичну сітку, накладену на живе зображення.

Для усунення FPN конвеєри прошивки виконують двоточкову корекцію неоднорідності (NUC):

S_{скорегований}(x, y) = Gain(x, y) × [ S_raw(x, y) – Offset(x, y) ]

Попіксельна матриця коефіцієнтів підсилення записується у вбудовану флешпам'ять під час заводського калібрування за абсолютно чорним тілом. Проте матриця зсуву постійно дрейфує зі зміною температури корпусу сенсора під час роботи. Модуль повторно калібрує цей зсув, спрацьовуючи внутрішньою механічною шторкою або виконуючи безшторковий алгоритм, щоб надати детектору однорідний тепловий еталон на кілька кадрів.

Разом із NUC, Заміна дефектних пікселів (BPR) алгоритми виявляють неробочі, насичені або нестабільні пікселі, що виходять за межі нормальних допусків. Прошивка хоста замінює ці дефектні пікселі в реальному часі за допомогою медіанних фільтрів 3×3 або 5×5, обчислених на основі сусідніх активних пікселів.

5.2 LUT радіометричного калібрування та теплове масштабування

Радіометричні модулі видають калібровані 14-бітні або 16-бітні значення, які безпосередньо відповідають температурі поверхні об'єкта. Перетворення необроблених значень АЦП в інженерні одиниці вимагає моделювання кривої випромінювання Планка разом із врахуванням зміщень атмосферної та відбитої температури.

На практиці ми створюємо оптимізовані та легкі вбудовані алгоритми. Наведена функція мовою C демонструє лінійне перетворення з фіксованою комою, що використовується у вбудованому ПЗ для перетворення необроблених 14-бітних даних пікселів на абсолютну температуру в Кельвінах:

/*
 * Embedded C99 Linear Radiometric Transfer Function
 * Converts raw 14-bit digital counts into centikelvin (cK: 30000 cK = 300.00 K = 26.85 °C)
 */
#include <stdint.h>

int32_t CalculatePixelTemperature(uint16_t raw_pixel_adu, float target_emissivity, float reflected_temp_k) {
    if (target_emissivity <= 0.01f) {
        target_emissivity = 0.01f; // Prevent division by zero
    }

    // Step 1: Compensate for object surface emissivity
    float corrected_flux = (float)raw_pixel_adu / target_emissivity;

    // Step 2: Linear transfer mapping (calibrated slope m = 0.04, offset b = 273.15 K)
    // Translates 14-bit ADU count into centikelvin units
    float absolute_kelvin = (corrected_flux * 0.04f) + 273.15f;
    int32_t temp_centikelvin = (int32_t)(absolute_kelvin * 100.0f);

    return temp_centikelvin;
}

5.3 Інтеграція Edge AI для конвеєрів інференсу

Потокове передавання даних із неохолоджуваних LWIR-сенсорів на платформи периферійного ШІ (такі як NVIDIA Jetson, NXP i.MX8M Plus або NPU Rockchip RK3588) відкриває можливості автоматичної класифікації людей і транспортних засобів, сповіщення про порушення периметра та виявлення теплових аномалій, які працюють повністю незалежно від рівня освітлення.

Конвеєри інференсу периферійного ШІ вимагають спеціальних етапів попередньої обробки:

• ⚙️ Тональне відображення розширеного динамічного діапазону (HDR): Мікроболометри видають 14-бітний лінійний динамічний діапазон (від 0 до 16 383 рівнів), але стандартні згорткові нейронні мережі (CNN), такі як YOLOv8 або SSD MobileNet, очікують 8-бітні вхідні дані (від 0 до 255 рівнів). Просте лінійне зменшення масштабу згладжує низькоконтрастні теплові межі. Щоб вирішити цю проблему, конвеєри попередньої обробки на хості використовують адаптивне вирівнювання гістограми з обмеженням контрасту (CLAHE) або білатеральну фільтрацію для стиснення динамічного діапазону зі збереженням критично важливих меж.
• ⚙️ Спеціалізоване навчання ШІ для тепловізійних даних: Моделі, навчені на стандартних RGB-датасетах ImageNet або COCO, демонструють низьку ефективність на тепловізійних вхідних даних, оскільки в тепловому відео відсутні колірні канали та видимі текстури поверхонь. Мережі Edge AI необхідно донавчати на анотованих тепловізійних наборах даних, які враховують тепловий ореол, відблиски гарячих точок і добові зміни температури навколишнього середовища.

6. Структура OEM-закупівель та протокол верифікації інтеграції

Складаючи офіційний запит комерційної пропозиції (RFQ) на тепловізійні модулі, дотримуйтесь цього контрольного списку перевірки, щоб уникнути дорогих доопрацювань друкованих плат і затримок у ланцюжку постачання:

OEM-специфікація та контрольний список закупівель

• ✅ Механічні габарити та вимоги до корпусу: Зафіксуйте максимальні габарити, обмеження за масою, оптичну фокусну відстань, вимоги до кута огляду (FOV), діапазони атермалізації об'єктива (від -40°C до +80°C) та вимоги до герметизації (безкорпусний модуль чи фронтальний елемент класу IP67).
• ✅ Розведення хост-шини: Виберіть основний інтерфейс даних (SPI для малопотужних мікроконтролерів проти паралельного DVP / BT.656 / MIPI для потокової передачі високої чіткості). Перевірте послідовність подачі живлення на шини, запас по струму та тип роз'ємів (гнучкий шлейф FPC чи міжплатні мезонінні з'єднувачі).
• ✅ Радіометрія чи візуальне зображення: Визначте заздалегідь, чи потрібен вам попіксельний розрахунок абсолютної температури (радіометричний) чи якісне візуальне зображення (тільки зображення з вбудованим AGC).
• ✅ Відповідність нормативним вимогам та частота кадрів: Частота кадрів вище 9 Hz (наприклад, 25 Hz або 50 Hz) належить до товарів подвійного призначення та підлягає міжнародному експортному контролю (такому як правила US EAR або EU Dual-Use). Узгодьте цільові ринки та документи щодо кінцевого використання на ранніх стадіях розробки.
• ✅ Оптові ціни та підтримка прототипування: Враховуйте вартість зразків, комплектів плати-носія, доступ до SDK і документації, а також градацію цін за обсягом партій перед підписанням контрактів на виробництво.
