imagerie thermique par drone : 4 notes pré-vol fiables avant que la charge utile ne quitte le camion
Note de terrain pour les ingénieurs charge utile UAV et les équipes d'approvisionnement

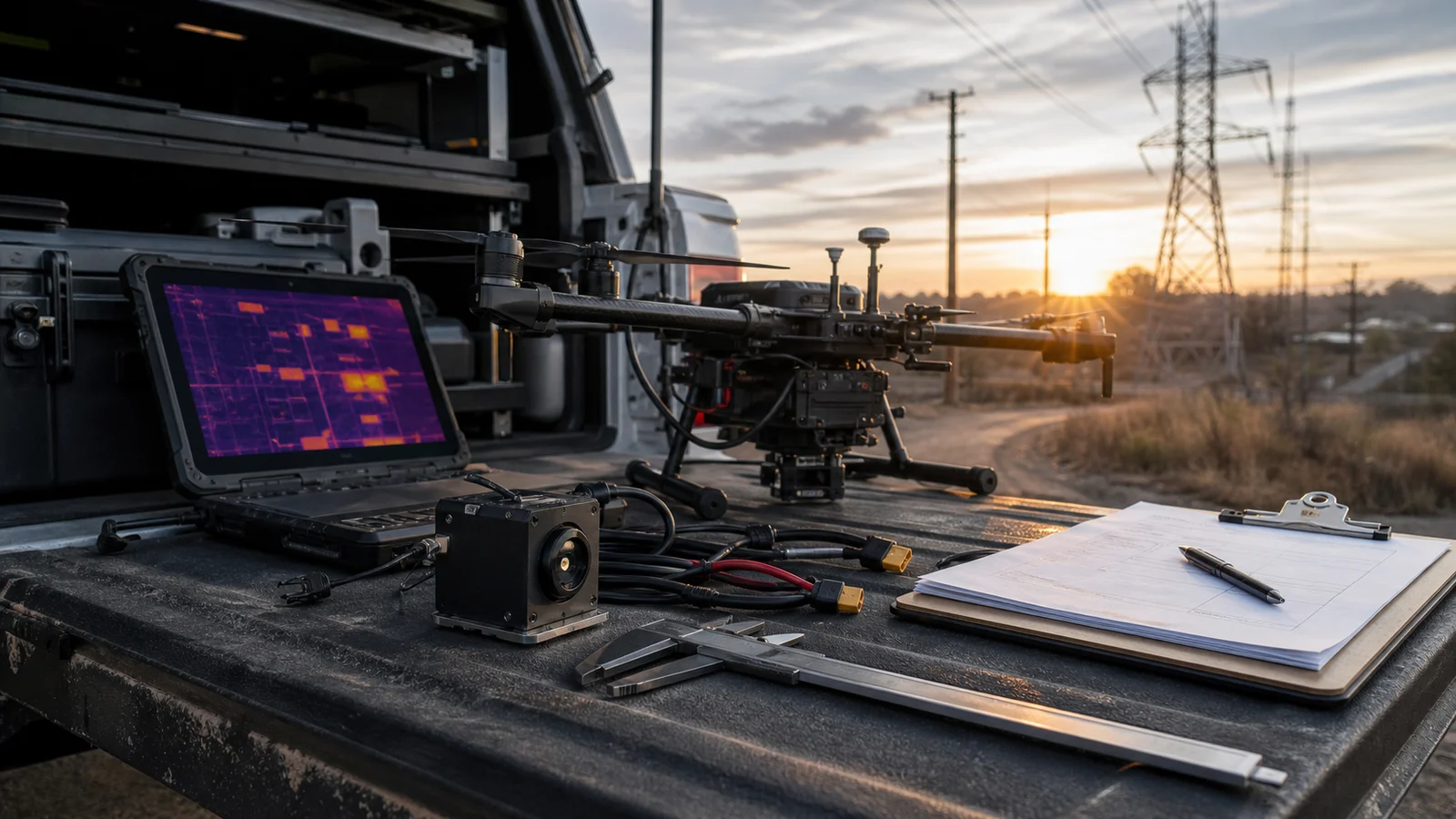

Une équipe d'inspection des réseaux est stationnée à côté du camion à 6 h 20. Le drone est prêt, le plan de batterie est validé, et l'acheteur indique que l'échantillon doit seulement prouver que l'imagerie thermique pour UAV fonctionne pour le prochain itinéraire de patrouille. Puis l'ingénieur charge utile pose une question plus discrète : où iront les données probantes thermiques après le vol ?
C'est précisément l'objet de cet article. Une bonne image thermique est utile, mais elle ne constitue pas l'intégralité du test de recette. Avant que l'aéronef ne quitte le camion, l'équipe doit encore confirmer l'intégration de la charge utile, le cheminement vidéo et de commande, les spécifications d'objectif/FOV, la documentation et les termes d'approvisionnement qui figureront dans la prochaine RFQ.
Réponse rapide : que faut-il définir avant un vol d'imagerie thermique par drone ?
Avant une démonstration ou un vol d'évaluation sur échantillon, validez quatre points : ce que la vue thermique doit prouver, comment la charge utile s'intègre à l'aéronef, comment la vidéo/le contrôle/les preuves transiteront dans le système, et quels documents RFQ les achats exigeront par la suite. Pour les acheteurs Camcuda, le produit mis en avant Module d'imagerie thermique LWIR non refroidi HR21-L612-USB 640×512 offre une référence de module concrète avec vidéo USB, communication série USB, RS-422, un poids de module inférieur à 15 g et une sortie analogique CVBS sur les configurations applicables, à confirmer lors de la RFQ.
l'imagerie thermique par drone est un flux de travail sur le terrain, pas seulement un choix de capteur
Les publications récentes du secteur convergent vers le même constat : les systèmes physiques sont déterminants. La couverture de NVIDIA sur l'IA physique et Jetson cadre le déploiement à l'edge autour des machines réelles, de l'inspection et de l'action sur le terrain. C'est une source d'inspiration utile pour l'imagerie thermique pour UAV car l'aéronef, la charge utile, l'écran opérateur, le fichier de preuve et la décision de maintenance font partie intégrante d'un même système.
L'analyse de Micron sur l'IA à l'edge rappelle que le flux de données, l'alimentation et le traitement local ne sont pas des aspects secondaires. Une charge utile thermique peut générer une image de qualité, mais le projet doit encore acheminer cette image vers une carte hôte, un écran, un enregistreur ou un flux de travail d'inspection. Les exemples d'inspection par drone de Teledyne FLIR maintiennent également l'accent sur l'usage opérationnel : les vues thermiques et visibles prennent toute leur valeur lorsqu'elles aident une équipe à inspecter des réseaux de distribution, des sites industriels, des toitures ou des scènes de sécurité publique avec moins d'ambiguïté.
La problématique des acheteurs Camcuda est plus ciblée que ces vastes projets de plateformes. Un OEM ou un intégrateur souhaite savoir si un module LWIR non refroidi compact peut devenir un choix de charge utile UAV reproductible sans modification tardive de support, surprise sur la chaîne vidéo ou retard documentaire.
4 points de vérification pré-vol fiables pour une charge utile d'imagerie thermique par drone
Ces points doivent être abordés dès le premier échange avant vol, et non lors du débriefing après vol. Ils permettent de transformer une démonstration prometteuse en une commande d'échantillons parfaitement cadrée.
| Note pré-vol | Éléments à confirmer | Pourquoi cela modifie la RFQ |
|---|---|---|
| 1. Objectif de preuve | Ce que la vue thermique doit démontrer : point chaud, défaut d'isolation, équipement sous tension, activité périmétrique ou triage lors d'interventions sur le terrain. | L'objectif/le champ de vision (FOV), la distance, la palette, le chemin d'acquisition et la vérification par l'opérateur dépendent de la décision à prendre. |
| 2. Intégration de la charge utile | Poids du module, dimensions de la carte, encombrement de l'objectif, rayon de courbure des câbles, dégagement des supports, vibrations et gestion thermique. | Un échantillon peut parfaitement fonctionner sur un banc d'essai tout en étant complexe à intégrer dans une nacelle, un pod ou un châssis de drone d'inspection léger. |
| 3. Flux vidéo et de commande | Vidéo USB, communication série USB, besoins de contrôle RS-422 et validation de la sortie analogique CVBS sur les configurations concernées. | Le pilote peut avoir besoin d'un ordinateur portable d'ingénierie, d'un hôte embarqué, d'un enregistreur, d'une liaison VTX ou d'un écran de maintenance local. |
| 4. Dossier d'approvisionnement | Fiche technique, référence d'interface, plan mécanique, conformité CE/RoHS le cas échéant et attestation NDAA disponible sur demande. | Les acheteurs en Amérique du Nord et en Europe ont souvent besoin de cette documentation avant de pouvoir valider une deuxième commande d'échantillons. |
Le compromis pratique se joue entre rapidité et certitude. Un processus d'évaluation léger axé sur l'USB permet à une équipe de démarrer rapidement les essais en vol. C'est un atout précieux. Le risque survient lorsque cette première approche d'évaluation est considérée comme l'architecture produit finale. Une approche méthodique en imagerie thermique pour UAV préserve la rapidité de la démonstration tout en identifiant clairement les exigences de production.
caractéristiques de l'imagerie thermique par drone à partir du module mis en avant HR21-L612-USB
Le produit WooCommerce mis en avant actuellement par Camcuda est le HR21-L612-USB. Il s'agit d'un composant d'imagerie thermique au niveau module pour charges utiles UAV et intégration OEM, et non d'une charge utile de drone finie intégrant boîtier, nacelle, liaison radio et certification aéronautique. Cette distinction est essentielle, car l'acheteur conserve la maîtrise de la plateforme hôte, de l'intégration sur l'aéronef, du routage des câbles, de la chaîne d'affichage et des exigences documentaires.
| Modèle de composant | HR21-L612-USB |
|---|---|
| Type de détecteur | Détecteur infrarouge à plan focal non refroidi à l'oxyde de vanadium |
| Résolution | 640 × 512 |
| Fréquence d'images du détecteur | 50 Hz |
| Pas de pixel | 12 μm |
| Plage spectrale | 8–14 μm |
| NETD | ≤40 mK @ 25°C, F#1.0 |
| Tension d'alimentation | 5 V ±0,5 V |
| Consommation électrique typique @ 25°C | <1,2 W, carte d'extension comprise |
| Vidéo numérique | USB |
| Prise en charge de la vidéo analogique | Sortie analogique CVBS sur les configurations applicables ; à confirmer lors du RFQ |
| Interface de communication | Port série USB, 1 × RS-422 |
| Poids | <15 g |
| Dimensions | 21 mm × 21 mm × 20,2 mm |
| Température de fonctionnement | -40 °C à +85 °C |
| Température de stockage | -50°C à +90°C |
| Humidité | 5 % à 95 %, sans condensation |
| Vibrations | Vibrations aléatoires de 6,06 g, tous axes |
| Chocs | 80 g @ 4 ms, onde en dent de scie post-crête, 3 axes / 6 directions |
| Prix catalogue actuel | Prix promotionnel : 499 $US ; prix standard : 599 $US |
Ces données ne sont utiles que si elles sont associées à une décision concrète d'intégration de charge utile. Moins de 15 g est un avantage lorsque l'aéronef dispose d'une marge restreinte. Un rail 5 V facilite certaines conceptions embarquées, mais exige tout de même un contrôle du bruit d'alimentation et de la connectique. La vidéo USB peut représenter le moyen le plus rapide d'évaluer le flux d'images, tandis que le RS-422 peut être indispensable pour la commande. Pour imagerie thermique pour UAV les programmes qui exploitent encore des écrans existants, des enregistreurs ou une transmission vidéo analogique, vérifiez si la sortie analogique CVBS sur les configurations applicables doit être examiné et confirmé lors du RFQ.
Un court exemple de terrain avec des contraintes réelles
Vol d'essai pour l'inspection d'infrastructures
Un intégrateur prépare un vol d'échantillon pour un site de services publics et une ligne de toiture adjacente. L'aéronef ne dispose que d'une faible marge de charge utile une fois le support, le câblage et l'isolation des vibrations pris en compte. Le responsable de l'inspection souhaite un retour visuel rapide pour l'opérateur pendant le vol, l'équipe d'ingénierie souhaite une capture USB propre sur un ordinateur portable après l'atterrissage, et les achats souhaitent savoir si une déclaration NDAA sera disponible si le client d'Amérique du Nord la demande.
C'est ici qu'une simple expression comme « caméra thermique pour drone » s'avère trop vague. La question imagerie thermique pour UAV utile est de savoir si le module peut prendre en charge la chaîne de preuves dont l'équipe a réellement besoin. Une image thermique à fort contraste issue d'un seul passage peut sembler impressionnante, mais si personne n'enregistre l'identifiant de l'actif, la distance, l'hypothèse d'objectif, la méthode de capture ou la configuration de l'interface, la deuxième commande d'échantillon restera imprécise.
Une erreur fréquente consiste à valider la plus belle image de palette thermique comme déclencheur d'achat. Les palettes thermiques peuvent aider les opérateurs à distinguer les contrastes, mais elles ne remplacent pas les détails d'acceptation rigoureux. L'évaluation doit inclure la distance de travail, le caractère stationnaire ou mobile de la cible, l'enregistrement de flux vidéo ou d'images fixes par l'hôte, l'utilisation d'une référence dans le spectre visible et la possibilité de reproduire le même schéma de charge utile sur le prochain aéronef.
Les équipes planifiant des travaux d'inspection par drone doivent consulter la section de Camcuda page d'application caméra thermique pour drone pour le contexte relatif aux charges utiles. Si la même entrée thermique doit ultérieurement servir pour la maintenance sur site, les parcs d'équipements, la surveillance périmétrique ou l'observation fixe, la imagerie thermique extérieure et de terrain est également pertinente. Ces deux pages d'applications prioritaires s'intègrent naturellement à ce sujet, car l'article traite du déploiement de charges utiles sur drone et de l'environnement d'inspection sur le terrain qui l'entoure.
Interfaces et documentation à intégrer dans la première RFQ d'imagerie thermique par drone
La terminologie des interfaces est le point où les discussions autour des échantillons s'égarent souvent. « USB » est un début, pas une spécification technique complète. Le RFQ doit préciser si l'USB est destiné à l'évaluation, à la vidéo en production, au logiciel de capture, à l'alimentation, au contrôle ou à un flux de travail temporaire en laboratoire. Pour les équipes validant la vidéo USB, le documentation USB-IF Video Class est le cadre normatif approprié pour comprendre pourquoi la compatibilité de l'hôte nécessite des formulations précises.
Certains projets de drones et d'interventions sur site nécessitent encore un simple moniteur opérateur ou une transmission vidéo de base. C'est pourquoi le contenu de Camcuda ne doit pas occulter la vidéo analogique. La formulation prudente est : la sortie analogique CVBS sur les configurations applicables, et les acheteurs doivent confirmez-le lors de l'appel d'offres (RFQ). Cette formulation protège les deux parties. Elle invite l'acheteur à exprimer le besoin analogique dès le début sans sous-entendre que chaque configuration de module livrée intègre l'ensemble des interfaces possibles.
La documentation fait partie intégrante de cette discussion initiale. Si un acheteur d'Amérique du Nord utilise l'inspection par drone pour des services publics, la surveillance de sécurité, le contrôle industriel ou des marchés publics connexes, incluez la formulation approuvée : attestation NDAA disponible sur demande. Les acheteurs tournés vers l'Europe peuvent également demander une documentation relative aux normes CE/RoHS, le cas échéant. La meilleure étape suivante consiste à associer l'examen du produit à la page téléchargements du support, FAQ d'assistance, Page de conformité UE, et Contact / RFQ de Camcuda tant que la conception de la charge utile reste modulable.
Erreurs courantes en imagerie thermique par drone avant la commande d'échantillons
1. Considérer la première bonne image comme une acceptation
La première bonne image prouve que le module peut restituer un contraste exploitable dans une condition donnée. Elle ne prouve pas la répétabilité des preuves, l'intégration à la charge utile ou la préparation à l'approvisionnement.
2. Choisir le cheminement vidéo après la conception du support
L'orientation des connecteurs, le cheminement des câbles, la liaison vers l'enregistreur et l'écran de maintenance influent tous sur la conception mécanique. Intégrez le choix des interfaces dès la revue des plans de la charge utile.
3. Oublier la vue opérateur
Certains projets nécessitent uniquement une acquisition côté hôte. D'autres requièrent une simple visualisation en direct lors de la configuration ou de l'inspection. Si un écran existant, un enregistreur ou une liaison VTX est prévu, renseignez-vous tôt sur la sortie analogique CVBS sur les configurations applicables.
4. Attendre que le service achats demande les critères de conformité
La conformité NDAA, le contexte CE/RoHS, les plans mécaniques et les références d'interface sont plus faciles à organiser avant que la commande d'un deuxième échantillon ne devienne urgente.
5. Comparer le prix des modules sans comparer la charge d'intégration
Un devis plus bas peut entraîner des retards si l'équipe doit refaire des supports, réécrire le logiciel d'acquisition ou rechercher des détails d'interface non documentés.
Pour les acheteurs comparant des options connexes, les cœurs d'imagerie thermique, modules thermiques, et modules thermiques non refroidis pages de catégories plus globales peuvent aider à cadrer la gamme de produits avant que la demande de devis ne se concentre sur une configuration spécifique.
Liste de contrôle RFQ pour une transmission plus fluide en imagerie thermique par drone
| Champ RFQ | Que rédiger |
|---|---|
| Contraintes de l'aéronef et de la charge utile | Masse disponible pour la charge utile, encombrement, limites du support, vibrations prévues, passage de câbles et rail d'alimentation. |
| Cible d'inspection | Infrastructure de réseau, toiture, panneau solaire, périmètre, point chaud d'équipement, diagnostic d'intervention sur site ou autre application spécifique. |
| Distance de travail et FOV | Taille prévue de la cible, distance de vol, objectif/FOV ciblé, et utilisation ou non d'une imagerie de référence dans le spectre visible. |
| Voie vidéo et de contrôle | Vidéo USB, liaison série USB, contrôle RS-422 et nécessité de confirmer la sortie analogique CVBS pour la configuration. |
| Flux de validation des preuves | Visualisation opérateur en direct, enregistrement vidéo, capture photo, analyse post-vol ou traitement hôte embarqué. |
| Documentation | Fiche technique, plan mécanique, référence d'interface électrique, conformité CE/RoHS le cas échéant, et demande d'attestation NDAA si nécessaire. |
Faciliter la validation du vol d'essai
Utilisez la première demande de devis (RFQ) pour décrire le vecteur aérien, la cible, l'hôte, la chaîne d'acquisition de preuves et les exigences documentaires. Camcuda pourra ensuite évaluer le module vedette HR21-L612-USB par rapport aux besoins réels de la charge utile, plutôt qu'à partir d'un terme générique de caméra pour drone.
Découvrir le module HR21-L612-USB | Découvrir les applications de caméras thermiques pour drones | Consulter les téléchargements d'assistance | Envoyer une RFQ
FAQ
Que doit prouver un vol d'essai d'imagerie thermique par drone ?
Elle doit valider l'identification de la cible, l'intégration à la charge utile, la chaîne vidéo/commande et la transmission de la documentation. Une image thermique nette n'est qu'un élément parmi d'autres dans la décision de recette.
Le HR21-L612-USB est-il une charge utile pour drone prête à l'emploi ?
Non. Il s'agit d'un module d'imagerie thermique LWIR non refroidi compact pour l'intégration OEM. L'acheteur doit encore définir le vecteur aérien, le support, le boîtier, l'hôte, la chaîne d'affichage et les documents de la demande de devis.
Pourquoi la résolution 640 × 512 est-elle utile pour l'imagerie thermique par drone ?
Il peut offrir davantage de détails sur la scène que les chaînes thermiques de résolution inférieure, mais le choix optimal dépend toujours de la taille de la cible, de la distance de travail, de l'objectif/FOV, de l'altitude de vol et du flux de travail d'analyse.
Quand le CVBS doit-il être mentionné dans une RFQ thermique pour drone ?
Mentionnez-le lorsque le projet nécessite une transmission vidéo analogique, un écran existant, un enregistreur, un moniteur de maintenance ou une voie de visualisation locale simple. Utilisez la formulation précise : sortie analogique CVBS sur les configurations applicables, à confirmer lors de la demande de devis (RFQ).
La vidéo USB signifie-t-elle que l'architecture complète de la charge utile est finalisée ?
Non. L'USB peut être excellent pour l'évaluation et la capture côté hôte, mais la production peut tout de même nécessiter des décisions concernant la mécanique, le câblage, l'alimentation, le contrôle et la vue de maintenance.
Quelle documentation les acheteurs d'Amérique du Nord devraient-ils demander au plus tôt ?
Demandez la fiche technique, le plan mécanique, la référence de l'interface électrique, les spécifications du produit et la disponibilité de la déclaration NDAA sur demande lorsque le processus d'approvisionnement l'exige.
Comment une équipe de terrain peut-elle éviter de valider de mauvaises preuves ?
Enregistrez la cible, la distance, l'hypothèse d'objectif/FOV, le chemin de capture, le contexte de la palette, la configuration de l'aéronef et la reproductibilité du même résultat lors du vol d'essai suivant.
Quelles pages Camcuda un acheteur de charge utile pour drone devrait-il consulter ensuite ?
Commencez par la page produit HR21-L612-USB, la page d'application caméra thermique pour drone, la page des téléchargements de supportet le page Contact / RFQ.
Pourquoi inclure l'imagerie thermique extérieure et de terrain dans un article sur les drones ?
De nombreux programmes d'inspection par drone évoluent vers des flux de travail de service sur le terrain, de surveillance des réseaux ou d'observation en extérieur après le vol. Le contexte d'application aide la RFQ à décrire l'environnement opérationnel, et pas seulement l'aéronef.
