Caméras OEM : 6 contrôles dimensionnels pratiques avant qu'un module thermique miniature ne devienne un problème de charge utile
Note technique pour modules thermiques OEM compacts
Caméras OEM : 6 contrôles dimensionnels pratiques avant qu'un module thermique miniature ne devienne un problème de charge utile
Un acheteur OEM demande des caméras OEM, mais l'ingénieur en mécanique tient un module thermique de 21 mm avec des brucelles. Ce ne sont pas les mêmes problématiques. Une caméra en boîtier s'évalue par son châssis, son câble et son support. Un minuscule module LWIR doit s'intégrer dans une charge utile, un support, un boîtier, une carte hôte et un dossier d'approvisionnement sans entraîner une refonte tardive.
Réponse rapide
caméras OEM pour les projets thermiques compacts doivent être évaluées d'après les dimensions réelles du module, et non selon des hypothèses issues de catalogues de caméras. Pour le HR21-L612-USB, utilisez les dimensions réelles du boîtier de 21 mm x 21 mm x 20,2 mm et le poids de <15 g comme contrainte initiale, puis confirmez l'objectif/FOV, la sortie vidéo, l'interface de contrôle, le montage, les documents et les critères d'acceptation des échantillons lors du RFQ.
Caméras OEM : pourquoi un module miniature est confondu avec une caméra complète
L'expression caméras OEM est vaste. Dans une réunion, cela désigne une caméra d'inspection finie. Dans une autre, cela désigne un cœur thermique qui doit s'intégrer dans un drone, un boîtier extérieur, une tête robotique ou un petit appareil Edge. L'erreur consiste à évaluer les deux comme s'ils avaient le même encombrement mécanique.

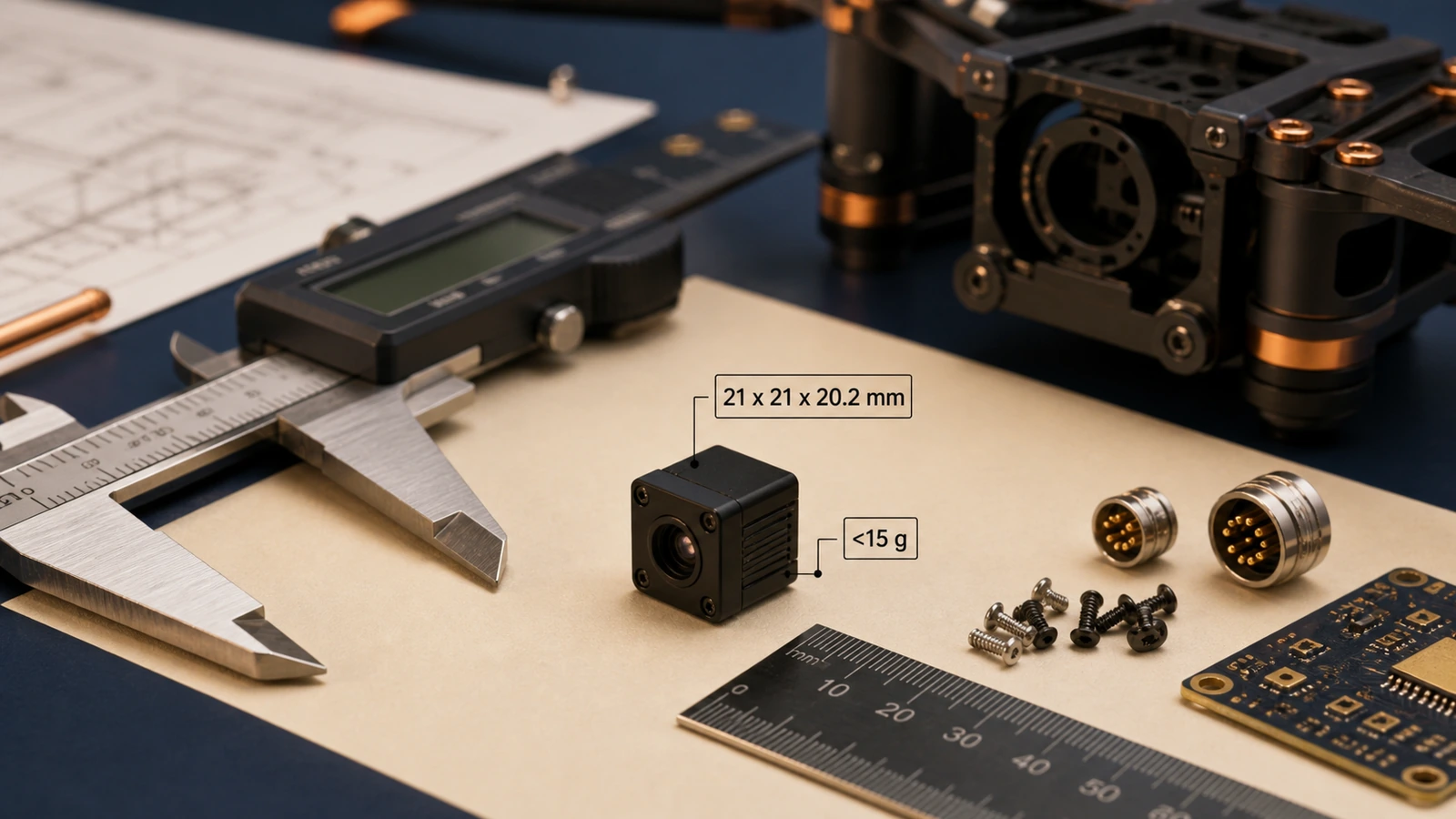

Pour un module tel que le HR21-L612-USB de Camcuda, la compacité n'est pas cosmétique. Un boîtier de 21 mm x 21 mm x 20,2 mm et un poids de <15 g modifient la manière dont l'acheteur doit appréhender le support, le serre-câble, l'espacement avec la carte hôte, le dégagement de l'objectif et l'accès pour la maintenance. Le module se rapproche davantage d'un composant de charge utile que d'une caméra de sécurité en boîtier.
Cette vision systémique concorde avec les publications plus larges de l'industrie. les analyses de NVIDIA sur l'IA physique traite le matériel Edge comme un élément d'un flux opérationnel réel, tandis que Le contexte de l'IA Edge de Micron maintient le matériel et le transfert des données étroitement liés. Pour les modules thermiques, le même principe s'applique : la taille, le flux vidéo, l'alimentation et la capture des preuves font partie d'une seule et même discussion de conception.
Six vérifications dimensionnelles pratiques avant la RFQ
| Vérification | Points à vérifier | Importance |
|---|---|---|
| 1. Encombrement du boîtier | Utilisez les dimensions réelles de 21 mm x 21 mm x 20,2 mm. | Le support de charge utile doit être conçu autour du module, et non à partir d'un cube estimé. |
| 2. Bilan de masse | Partez de <15 g, puis ajoutez l'objectif, le support, les câbles et la visserie de la carte. | Le faible poids du module peut être rapidement annulé si les accessoires sont ignorés. |
| 3. Dégagement de l'objectif et du FOV | Vérifiez le chemin optique de l'objectif et l'ouverture du boîtier environnant. | Un boîtier miniature nécessite tout de même un dégagement optique. |
| 4. Sortie de câble | Définissez les passages USB, de contrôle, d'alimentation ou analogiques avant le gel de la CAO. | Le rayon de courbure des câbles peut devenir supérieur à la taille du module lui-même. |
| 5. Accès pour la maintenance | Prévoyez de l'espace pour les retouches, les vis, les connecteurs et les contrôles thermiques. | Compact ne signifie pas impossible à entretenir. |
| 6. Transmission de la documentation | Demandez les plans, les notes d'interface et la déclaration NDAA si nécessaire. | Les achats et l'ingénierie doivent approuver la même configuration. |
Caractéristiques produit du HR21-L612-USB pour caméras OEM compactes
Le produit mis en avant pour cet article est le Module d'imagerie thermique LWIR non refroidi HR21-L612-USB 640×512. Il doit être abordé comme un petit module d'imagerie thermique, et non comme une caméra en boîtier finie.
| Produit | Module d'imagerie thermique LWIR non refroidi HR21-L612-USB 640×512 |
|---|---|
| Résolution | 640 x 512 |
| Pas de pixel | 12 um |
| Plage spectrale | 8-14 um |
| NETD | <=40 mK @ 25 C, F#1.0 |
| Fréquence d'images du détecteur | 50 Hz |
| Vidéo | Vidéo USB ; sortie analogique CVBS sur les configurations applicables, à confirmer lors de la RFQ |
| Communication | USB série, 1 x RS-422 |
| Alimentation | 5 V +/-0.5 V ; <1.2 W typique incluant la carte d'extension à 25 C |
| Dimensions | 21 mm x 21 mm x 20,2 mm |
| Poids | <15 g |
| Température de fonctionnement | -40 C à +85 C |
Pour un sourcing plus large, comparez les cœurs d'imagerie thermique et l' modules thermiques, puis ancrez le RFQ sur le produit mis en avant exact dès lors que l'encombrement mécanique devient déterminant.
Cas d'application : quand un petit module optimise la charge utile, puis complique le câblage
Un intégrateur de drones (UAV) recherche un canal thermique léger pour des missions d'inspection. Au départ, l'équipe salue le poids de <15 g du module car il laisse de la place pour un support compact. Puis le cheminement du câble impose une deuxième réunion : le télépilote a besoin d'un retour en direct, l'enregistreur exige un flux vidéo stable, et l'ouverture du boîtier a déjà été modélisée autour de l'objectif.
C'est pourquoi caméras OEM doit inclure à la fois les dimensions et le cheminement du signal. La page d'application caméra thermique pour drone permet de cadrer l'aspect charge utile aérienne. Si le même module doit ensuite être utilisé pour la surveillance fixe ou la maintenance, la page consacrée à l'imagerie thermique de terrain en extérieur fournit le second contexte de déploiement avant que l'acheteur ne divise le projet en appels d'offres (RFQ) distincts.
Notes d'interface qui modifient le plan mécanique
Le plan mécanique n'est jamais uniquement mécanique. La vidéo USB peut faciliter l'évaluation d'un prototype, tandis que la sortie analogique CVBS sur les configurations applicables peut être essentielle pour les écrans existants ou la visualisation sur le terrain à faible latence. Le contrôle série RS-422 ou USB peut nécessiter un cheminement distinct de la vidéo. Si le projet s'oriente vers des liaisons de caméra embarquées, le page de spécifications MIPI CSI-2 rappelle utilement que le choix des interfaces de caméra relève de l'architecture système.
exemples de charges utiles pour drones de Teledyne FLIR illustrent la même réalité du terrain : la mission dicte les choix de charge utile. Camcuda ne cherche pas à copier ces exemples, mais les acheteurs OEM peuvent s'en inspirer : définir d'abord la mission, puis l'adéquation du micro-module.
Pour les projets d'approvisionnement en Amérique du Nord, de surveillance de sécurité, de contrôle industriel ou d'inspection par drone, formulez vos demandes de documentation au plus tôt. Camcuda peut fournir une attestation NDAA sur demande. Les plans et la documentation technique disponible doivent être demandés via téléchargements du support ou la page de contact / RFQ.
Erreurs courantes lorsque les caméras OEM deviennent de minuscules modules
Erreur 1 : dessiner un grand boîtier de caméra imaginaire
Le HR21-L612-USB est un module compact. Si le boîtier, la CAO ou la RFQ le traitent comme une caméra industrielle classique en boîtier, le plan d'intégration part sur de mauvaises bases.
Erreur 2 : ne prendre en compte que le poids du module
Le module de <15 g n'est que la référence de base. Ajoutez l'objectif, le support, les câbles, la carte, la visserie, le résinage et les éléments de boîtier avant de valider la masse totale de la charge utile.
Erreur 3 : oublier le système anti-traction du câble
Un module de 21 mm peut nécessiter plus d'espace à l'arrière que son encombrement ne le laisse penser. Vérifiez la sortie de câble et l'orientation du connecteur avant de commander un échantillon.
Erreur 4 : demander les documents de conformité après l'expédition de l'échantillon
Si une attestation NDAA ou un autre document d'achat est requis, demandez-le dès la RFQ. Les délais documentaires peuvent ralentir un projet tout autant qu'une incompatibilité mécanique.
Check-list RFQ pour caméras OEM compactes
- Modèle exact du produit et application prévue.
- Encombrement requis du boîtier, incluant les dimensions de référence de 21 mm x 21 mm x 20.2 mm.
- Budget de poids de la charge utile, incluant le module de base <15 g plus les accessoires.
- Objectif/FOV, support, boîtier, sortie de câble et accès de maintenance.
- Sortie vidéo : USB, CVBS sur les configurations applicables, ou autre voie.
- Interface de contrôle : série USB, RS-422 ou voie spécifique au projet.
- Environnement de fonctionnement et exigences de température.
- Besoins en documentation, y compris la disponibilité d'une déclaration NDAA le cas échéant.
Commencez par le petit module, puis concevez la charge utile autour
Consultez l' Module d'imagerie thermique HR21-L612-USB, puis envoyez à Camcuda une demande de devis (RFQ) précisant les dimensions du module, le budget de masse, le routage des interfaces, l'application et la documentation requise. Un micro-module n'est efficace que si le reste du système est conçu autour de ces mêmes contraintes.
FAQ sur les caméras OEM et les micro-modules thermiques
Les caméras OEM sont-elles identiques aux modules de caméra thermique ?
Non. Le terme de caméras OEM peut désigner des caméras complètes, des cœurs de caméra ou des modules compacts. Pour les projets de type HR21, considérez le produit comme un micro-module LWIR à intégrer.
Pourquoi les dimensions 21 mm x 21 mm x 20.2 mm sont-elles importantes ?
Il est suffisamment compact pour s'intégrer dans des charges utiles réduites, mais cela rend la sortie de câble, le support, le dégagement de l'objectif et l'accès pour la maintenance d'autant plus critiques.
Est-ce que <15 g correspond au poids final de la charge utile ?
Non. Il s'agit du poids de référence du module. La charge utile finale comprend l'objectif, le support, le câble, la carte, les fixations et le boîtier.
Le HR21-L612-USB prend-il en charge la vidéo USB ?
Oui, la vidéo USB est indiquée pour le produit. Confirmez l'ensemble de la chaîne hôte et logicielle lors de la RFQ.
Le format CVBS doit-il être mentionné ?
Mentionnez-le lorsque la vidéo analogique, les écrans existants, les enregistreurs, la transmission pour drone ou la surveillance à faible latence sont requis. Utilisez une formulation précise : sortie analogique CVBS sur les configurations applicables, à confirmer lors de la RFQ.
Quand dois-je demander une déclaration NDAA ?
Demandez-le lorsque les achats, la sécurité, un déploiement en Amérique du Nord, la surveillance industrielle ou la revue d'inspection par drone exigent cette documentation. Camcuda peut fournir une déclaration NDAA sur demande.
Quelles pages dois-je examiner avant d'envoyer la RFQ ?
Commencez par la page des produits phares, puis consultez la page d'application de caméra thermique pour drone ou d'imagerie thermique de terrain si l'un de ces déploiements correspond.
Quelle est la plus grande erreur lors de la commande d'échantillons ?
Commander en se basant uniquement sur la résolution et le prix. Une meilleure RFQ inclut les dimensions, le poids, l'objectif/FOV, la chaîne vidéo, la chaîne de contrôle, les documents et les critères d'acceptation.
