Drohnen mit Wärmebildkameras: OEM-Integration, 640-LWIR-Nutzlasten & Auswahlleitfaden

Wärmebildtechnik war früher die exklusive Domäne von Tier-1-Rüstungsunternehmen mit unbegrenzten Budgets. Das ist vorbei. In den letzten Jahren hat sich langwelliges Infrarot (LWIR) zu einer Standardanforderung für Nutzlasten bei kommerziellen UAVs, taktischen Mikrodrohnen, Grenzsicherungsfluggeräten und robotischen Inspektions-Crawlern entwickelt. Wenn ein autonomes Fluggerät in 0-Lux-Nächte, dichten Küstennebel, industrielle Chemiewolken oder dichte Baumkronenschatten fliegt, stoßen standardmäßige elektro-optische (EO) Taglichtkameras an ihre Grenzen. Sie verlieren Kontrast, verlieren die Zielerfassung und lassen Ihre Bediener im Dunkeln. Die Ausrüstung moderner Drohnen mit Wärmebildkameras schließt diese Lücke, indem Daten direkt aus physikalischen Wärmeemissionen erfasst werden, anstatt auf die Reflexion von Umgebungslicht am Ziel angewiesen zu sein.

Die Realität beim Bau solcher Nutzlasten in der Praxis: Der Ausgleich von Größe, Gewicht, Leistungsaufnahme und Kosten (SWaP-C) gegenüber der reinen optischen Reichweite ist ein extrem schwieriger Balanceakt. Integratoren müssen präzise IFOV-Werte (Instantaneous Field of View) einhalten, Subpixel-Wärmeempfindlichkeit sicherstellen und das Fluggerät leicht genug halten, damit es zuverlässig in der Luft bleibt. Zudem ist der herkömmliche Ansatz, rohe Wärmebild-Videodaten zur Verarbeitung an einen Laptop an der Bodenkontrollstation (GCS) zu funken, von vornherein zum Scheitern verurteilt. Dies führt zu inakzeptablen Latenzen, bricht bei Funkstörungen (RF-Jamming) oder Signalabbrüchen zusammen und überlastet den Piloten kognitiv.

Moderne taktische Plattformen arbeiten anders: Die Rechenleistung sitzt direkt an Bord des Fluggeräts. Dedizierte Edge-NPUs (Neural Processing Units) führen quantisierte neuronale Netze direkt auf dem Nutzlast-Board aus, fusionieren Visual- und Wärmebild-Streams, erfassen Multi-Klassen-Ziele und steuern Gimbal-Motoren in Echtzeit – unabhängig davon, ob die Verbindung zur Bodenstation besteht oder unterbrochen ist.

Dieser technische Integrationsleitfaden bietet Drohnen-Entwicklungsingenieuren, Systemintegratoren und Nutzlastspezialisten eine durchgängige Blaupause für die Auswahl, Anbindung und den Einsatz modularer Dual-Spektrum-Nutzlasten (Visual/Thermal), ungekühlter 640×512-Mikrobolometer und eingebetteter KI-Tracking-Engines auf Open-Source- und industriellen Flugplattformen.

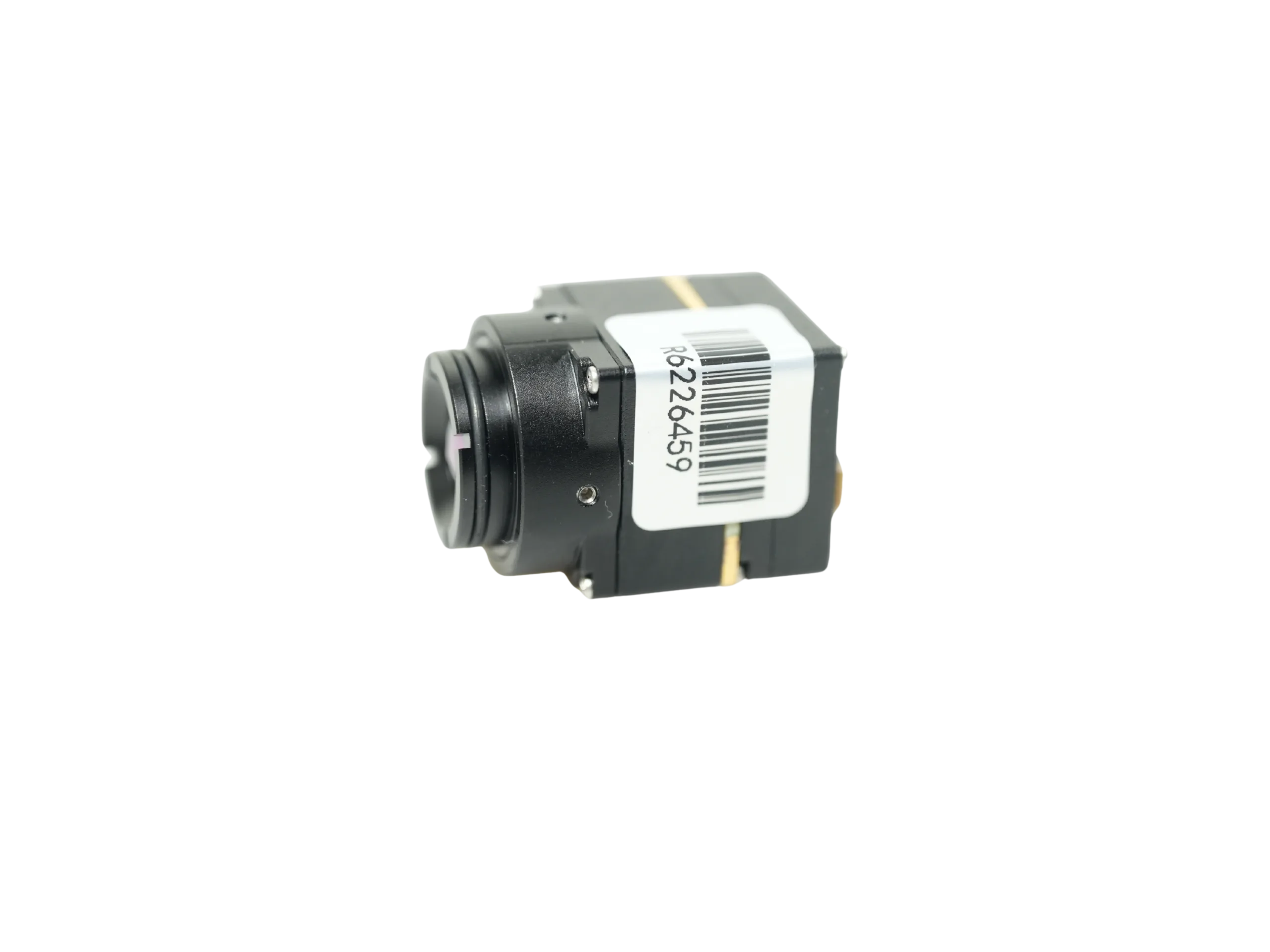

1. Detektorphysik: Ungekühlte VOx-LWIR-Mikrobolometer in UAV-Nutzlasten

Infrarotstrahlung unterteilt sich in sehr spezifische atmosphärische Transmissionsfenster. Kurzwelleninfrarot (SWIR, 1,4 bis 3 µm) benötigt aktive Laserbeleuchtung oder Sternenlichtreflexion, um nutzbar zu sein, während Mittelwelleninfrarot (MWIR, 3 bis 5 µm) schwere, stromhungrige und kryogen gekühlte Stirling-Baugruppen erfordert, die die Akkulaufzeit bei allem, was kleiner als ein Gruppe-3-UAS ist, zunichtemachen. Für taktische Mikrodrohnen und kommerzielle Multikopter ist das langwellige Infrarotband (LWIR, 8 µm bis 14 µm) das unangefochtene Optimum. Terrestrische Objekte im Temperaturbereich von -40 °C bis +80 °C erreichen nach dem Planckschen Strahlungsgesetz ihr Schwarzkörper-Strahlungsmaximum genau in diesem Band, was Ihrem System eine vollständig passive Detektion bei absoluter Dunkelheit ermöglicht.

Funktionsprinzipien von Mikrobolometern

Das Herzstück eines luftgestützten Thermalkerns ist ein ungekühltes Mikrobolometer-Focal-Plane-Array (FPA). Man kann es sich als mikroskopisches 2D-Gitter aus winzigen thermischen Absorptionsmembranen vorstellen, die über ultrafeine strukturelle Stege über einem Silizium-Ausleseschaltkreis (Readout Integrated Circuit, ROIC) aufgehängt sind. Wenn eintreffende LWIR-Photonen auf diese Membrane treffen, steigt deren physikalische Temperatur. Dieser Temperaturanstieg verändert den elektrischen Widerstand des Materials. Der ROIC tastet das Array ab, erfasst diese minimalen Widerstandsänderungen und wandelt sie über hochauflösende Analog-Digital-Wandler (ADCs) in rohe digitale Spannungswerte um.

Vanadiumoxid (VOx) vs. amorphes Silizium (α-Si)

Die Dünnschichtchemie, die Sie für dieses resistive Element wählen, entscheidet darüber, ob Ihr Sensor ein gestochen scharfes Tracking oder ein verrauschtes, verwaschenes Bild liefert. In der Drohnenwelt läuft es auf Vanadiumoxid (VOx) gegenüber amorphem Silizium (α-Si) hinaus:

In praktischen Flugtests, wenn ein Fluggerät scharfe Kurvenmanöver fliegt oder Hochgeschwindigkeitsziele über unwegsamem Gelände verfolgt, übertreffen VOx-Mikrobolometer α-Si auf ganzer Linie. Der höhere Temperaturkoeffizient des elektrischen Widerstands und der unterdrückte 1/f-Rauschboden führen zu einer deutlich überlegenen rauschäquivalenten Temperaturdifferenz (NETD). Das Erreichen von ≤40 mK bedeutet, dass selbst minimale thermische Differenzen – wie frische Reifenspuren auf Beton, getarntes Personal im Buschwerk oder geringfügige Isolationslücken – klar hervortreten, anstatt im digitalen Bildrauschen unterzugehen.

Pixel-Pitch-Skalierung und optomechanische Gewichtsreduzierung

Moderne Lithographieverfahren haben den Pixel-Pitch von bisherigen 25-µm- und 17-µm-Standards erfolgreich reduziert auf 12-µm-Architekturen. Warum ist das für Entwickler von Fluggeräten entscheidend? Die Verringerung des Pixel-Pitchs reduziert die physische Grundfläche des FPA-Dies bei gegebener Auflösung. Ein 640×512-Array mit 17 µm Pixel-Pitch weist eine Diagonale von etwa 13,6 mm auf. Überträgt man dieselbe Auflösung auf einen 12-µm-Pitch, sinkt die Diagonale auf lediglich 9,6 mm.

Diese Reduzierung hat erhebliche mechanische Vorteile für das Gimbal-Design zur Folge. Um exakt dasselbe momentane Sehfeld (IFOV) und dieselbe räumliche Bodenauflösung zu erreichen, benötigt ein 12-µm-Sensor ein optisches Objektiv mit deutlich kürzerer Brennweite und kleinerem freien Aperturdurchmesser. LWIR-Glas besteht aus dichten Materialien wie einkristallinem Germanium (mit einer beachtlichen Dichte von 5,323 g/cm³) oder Chalkogenidglas. Die Verringerung des Linsendurchmessers senkt die Masse des optischen Frontelements um 40 % bis 55 %, was die Drehmomentanforderungen an die Gimbal-Motoren unmittelbar reduziert und das Gesamtgewicht des Fluggeräts gering hält.

Wenn ein Fluggerät eine maximale Flächenabdeckung pro Überflug erfordert, ohne die Ground Sampling Distance (GSD) zu beeinträchtigen, bietet der Wechsel von standardmäßigen 640er-Kernen zu Megapixel-Arrays wie dem HR-1280 1280×1024 Ungekühltes LWIR-Wärmebildmodul die vierfache Pixelanzahl für weitreichende Überwachungsaufgaben.

2. Dual-Spektrum-Optikarchitektur & Sensorfusion

Sich ausschließlich auf einen ungekühlten LWIR-Thermalkanal zu verlassen, birgt klare taktische Einschränkungen. Reine Wärmebildvideos bieten keine Farbinformationen, erschweren das Erkennen aufgemalter Schilder oder Kennzeichen und wirken bei „Thermal Crossover“ ausgewaschen – jenen Übergangsphasen bei Dämmerung, in denen sich die Temperaturen von Hintergrundgelände und Ziel angleichen. Elektro-optische (EO) Taglichtkameras liefern scharfen Kantenkontrast und natürliche Farben, sind jedoch bei schlechten Lichtverhältnissen, im Schatten oder bei Sichtbehinderungen völlig blind.

Dual-Spektrum-Nutzlasten lösen dies, indem sie einen sichtbaren EO-Sensor zusammen mit einem ungekühlten LWIR-Mikrobolometer auf einer starren, gemeinsamen optomechanischen Basis integrieren und deren optische Achsen ausrichten, um komplementäre Daten in eine einheitliche Pipeline einzuspeisen.

Optomechanische Ausrichtung und Parallaxenkompensation

Die nebeneinanderliegende Montage zweier Objektivtuben führt zwangsläufig zu einem physischen Basisabstand zwischen der Eintrittspupille des Sichtbaren und dem Thermalobjektiv. Bei Zielen im Nahbereich unter 30 Metern verursacht dieser Basisabstand eine geometrische Parallaxe, wodurch die Zielkoordinaten zwischen den Kanälen verschoben werden. Moderne Edge-Processing-Engines korrigieren dies mathematisch in Echtzeit:

• ⚙️ Affine und Homografie-Kalibrierung: Die Nutzlastplattform wird werkseitig einer optischen Mehrdistanz-Kollimation unterzogen, bei der präzise Rotations-, Skalierungs- und Translationsmatrizen über alle Brennpunkte hinweg kartiert werden.
• ⚙️ Dynamisches Echtzeit-Warping: Die integrierte Vision-Engine liest kontinuierlich Telemetriedaten des Laser-Entfernungsmessers (LRF) oder Tiefenkarten ein und wendet affine Transformationen an, um das breitere EO-Signal so zu verzerren (Warping), dass es perfekt mit der Perspektive des Wärmebildsensors übereinstimmt.

Dual-Light-Bildfusion und PIP-Darstellung

Sobald die geometrische Registrierung exakt ausgerichtet ist, führt der Onboard-Prozessor duale Stream-Präsentationsmodi aus:

• ✅ Bild-in-Bild (PIP): Erhält den umfassenden operativen Kontext im breiten EO-Bild aufrecht, während über definierten Wärmesignaturen ein aktives, kontrastreiches thermisches Teilfenster eingeblendet wird.
• ✅ Dual-Light-Kantenfusion: Der Vision-Prozessor extrahiert mithilfe von Sobel- oder Laplace-Operatoren hochfrequente räumliche Konturen aus dem Sensor für sichtbares Licht und legt scharfe Kantendaten direkt über die thermische Farbpalette (White-Hot, Black-Hot oder Ironbow). Dies kombiniert die reine Wärmeerfassung mit lesbaren Beschilderungen, strukturellen Umrissen und feinen Vegetationsdetails.

Bei kombinierten Luft-Boden-Einsätzen ermöglicht der Abgleich luftgestützter Dual-Spektrum-Feeds mit abgesessenen Beobachtern unter Verwendung taktischer Handgeräte wie dem Handgeführtes Infrarot-Wärmebeobachtungsgerät eine durchgehende Zielverfolgung über alle Teams hinweg.

3. Onboard-Edge-KI-Beschleunigung & latenzarme Tracking-Pipelines

Die Durchführung der Zielerkennung auf einem Bodenstations-Laptop über eine drahtlose Videoverbindung birgt im realen Einsatz erhebliche Schwachstellen:

• ⚠️ Hohe Downlink-Latenz: Das Encodieren, Übertragen und Decodieren von Videos über eine HF-Verbindung verursacht eine Übertragungsverzögerung von 80 ms bis 300 ms. Bis eine Bounding-Box am Boden dargestellt wird, ist der Gimbal-Tracking-Regelkreis bei schnellen Zielobjekten bereits im Rückstand.
• ⚠️ RF-Signalausfälle & EW-Jamming: In dichten Straßenschluchten, tiefen Tälern oder gestörten Funkumgebungen führen Paketverluste dazu, dass bodengestützte Tracker sofort die Zustandsschätzung verlieren und die Zielverfolgung abbricht.
• ⚠️ Degradation durch Kompressionsartefakte: Eine starke H.264/H.265-Kompression glättet subtile thermische Kantengradienten und beeinträchtigt die Feature-Maps, die von Convolutional Neural Networks für eine präzise Multiklassen-Klassifizierung benötigt werden.

Eingebettete NPU-Beschleunigungsarchitektur

Moderne Dual-Spektrum-Tracking-Module verlagern die Rechenleistung direkt auf das Payload-Board. Beispielsweise verfügt das Camcuda TC01-DUAL über eine integrierte 4 TOPS Edge-Inference-Engine, während das Camcuda TM02-SOLO T mit einer 6 TOPS NPU aufwartet, die von einem heterogenen CPU-Cluster aus Arm Cortex-A76 (2,4 GHz) und Cortex-A55 (1,8 GHz) unterstützt wird.

Diese Onboard-Chips lesen Rohbilder direkt über MIPI CSI-2 mit geringem Overhead oder direkte interne High-Speed-Busse ein. Das Rohvideo wird direkt in quantisierte INT8-Neuronale-Netze eingespeist – wie etwa maßgeschneiderte YOLO-Modelle, die für Luftaufnahmeperspektiven optimiert sind. Die Pipeline wird deterministisch Onboard ausgeführt:

• ⚙️ Hardware-Frame-Synchronisation: Puffert simultan 120-Hz-EO- und 50-Hz-Thermal-Frames und gleicht Hardware-Zeitstempel ab, um zeitlichen Versatz zu eliminieren.
• ⚙️ Deep-Neural-Inferenz: Führt Mehrklassen-Klassifizierung (Personen, Leichtfahrzeuge, schwere Lkw, maritime Objekte) bis hinab zu einem winzigen 10×10-Pixel- Erkennungsschwellenwert aus.
• ⚙️ Räumliches Multi-Object Tracking (MOT): Implementiert Kalman-Filterung kombiniert mit ungarischer Datenassoziation zur Vergabe persistenter Ziel-IDs für bis zu 120 simultane Tracks.
• ⚙️ Direkte Gimbal-Schwenksteuerung: Berechnet winkelbezogene Azimut- und Elevationsfehlervektoren relativ zur optischen Achse (Boresight) und steuert die Closed-Loop-Gimbal-Stabilisierung in nur 8 ms bis 30 ms ohne Beanspruchung der Datenverbindung zur Bodenstation.

Autonome Tracking-Modi & kinematische Trajektorienverarbeitung

Diese Dual-Spektrum-Tracking-Engines bieten flexible Lock-Modi, die auch bei extremen Flugmanövern und Unterbrechungen der Sichtlinie stabil bleiben:

• ✅ Reticle-Locking & Close-to-Lock: Bediener können manuell ein Fadenkreuz über einem Ziel platzieren oder automatische Bounding-Box-Erfassungen einrichten, sobald ein Ziel einen überwachten Sektor betritt.
• ✅ Wiedererfassung verlorener Ziele & Routen-Vorkartierung: Wenn ein verfolgtes Fahrzeug in einen Tunnel einfährt, dichte Baumkronen passiert oder durch ein Gebäude verdeckt wird, projiziert die Tracking-Engine einen kinematischen Geschwindigkeitsvektor. Sie kartiert die Austrittstrajektorie im Voraus und rastet die Zielverfolgung wieder ein, sobald die Wärmesignatur erneut auftaucht.
• ✅ Hochgeschwindigkeits-Abfangeinsätze: Die Tracking-Engine bewältigt starke Relativbewegungen mühelos und hält das Zieltracking bei Geschwindigkeiten von 140 km/h beim TC01-DUAL und bis zu extremen 450 km/h beim TM02-SOLO T für Hochgeschwindigkeits-Abfangeinsätze und Starrflügler-Aufklärung.

Die Hochgeschwindigkeits-Bildverarbeitung erfordert zuverlässige Übertragungspipelines, ähnlich den in industriellen Automatisierungs-Frameworks etablierten Standards wie dem JIIA CoaXPress Certification Program, um sicherzustellen, dass es bei Flügen mit hohen G-Kräften nicht zu Frame-Drops oder Pipeline-Stillständen kommt.

4. Flight-Controller-Integration, SWaP-C & Protokollarchitekturen

Die Integration von Dual-Spektrum-Thermallasten in eine Flugzeugzelle erfordert sorgfältige Aufmerksamkeit bezüglich Stromkonditionierung, mechanischer Gewichtsverteilung, Wärmeableitungspfaden und Autopilot-Kommunikationsprotokollen.

Elektrische Stromkonditionierung & Masseschleifen

Dual-Spektrum-KI-Module arbeiten in einem empfohlenen DC-Eingangsbereich von 9 V bis 16 V DC. Bei modernen Multirotoren, die mit 4S- bis 6S- (oder höheren) LiPo-Packs betrieben werden, sollte die Payload niemals direkt über den Hauptbatteriebus versorgt werden. Gasspitzen der Motoren, regeneratives Bremsen der ESCs und Schaltstörungen speisen erhebliche Spannungswelligkeiten und induktive Spitzen in die Leitungen ein, die empfindliche ROIC-Schaltungen des Mikrobolometers beeinträchtigen oder zu Brownouts der Onboard-NPUs führen können.

Integratoren müssen dedizierte, rauscharme DC-DC-Abwärtswandler mit LC-Filterung und Transient Voltage Suppression (TVS)-Dioden implementieren. Zudem erzeugen Shutter-Zyklen der Non-Uniformity Correction (NUC) des Mikrobolometers plötzliche Stromspitzen; die galvanische Entkopplung der Motormasse von der Videonutzlastmasse verhindert Erdschleifen, die horizontale Rauschstreifen im Wärmebild verursachen.

Mechanisches SWaP-C & Wärmeableitungsmanagement

Das Payload-Gewicht bestimmt direkt die Flugzeit: Jede zusätzlichen 50 Gramm reduzieren die Verweildauer. Das Camcuda TC01-DUAL bietet eine ultrakompakte Verarbeitungsplatinengrundfläche von nur 38 × 38 × 24,5 mm mit einem standardmäßigen 25,5 × 25,5 mm -Befestigungsmuster, während das rechenstarke TM02-SOLO T Abmessungen von 45 × 45 × 26 mm mit einem 42,5 × 42,5 mm -Befestigungsmuster aufweist.

Da integrierte 4-TOPS- und 6-TOPS-NPUs bei kontinuierlicher Inferenz stetig Wärme erzeugen, erfordert das Gehäusedesign eine adäquate konduktive Wärmeableitung. Die Wärme muss über Thermal-Gap-Pads, die direkt mit dem Fluggeräterahmen oder dem Aluminium-Gimbalgehäuse verbunden sind, vom Compute-Board abgeleitet werden – und entscheidend ist, dass sie gerichtet ab vom thermischen Mikrobolometer-Kern ab. Das Einleiten von Rechenabwärme in das LWIR-Sensorgehäuse erzeugt thermische Gradienten über das FPA, was häufiges Einfrieren durch den NUC-Verschluss auslöst und die thermische Bildklarheit beeinträchtigt.

Autopilot-Protokolle: CRSF- und MAVLink-Architektur

Um autonome Flugoperationen zu unterstützen, kommunizieren moderne Tracking-Module nativ mit gängigen Flight-Control-Stacks wie ArduPilot und BetaFlight:

• ⚙️ CRSF (Crossfire Serial Protocol): Ein bidirektionales UART-Protokoll mit hoher Baudrate und geringer Latenz. Das Tracking-Modul liest RC-Kanalbefehle (Umschalten zwischen Sichtbar-, Thermal-, PIP- und Fusionsmodi; Aktivieren der Zielverfolgung) und streamt hochfrequente Winkelversatzdaten mit über 50 Hz direkt an den Flight Controller.
• ⚙️ MAVLink-Telemetrie: Für wegpunktgesteuerte autonome Missionen sendet das Modul Standard-MAVLink-Nachrichten (wie z. B. CAMERA_TRACKING_IMAGE_STATUS und GLOBAL_POSITION_INT) über serielle Telemetrie. Dies ermöglicht es ArduPilot, in den Modus „Guided Loiter“ zu wechseln und das Fluggerät basierend auf der thermisch-visuellen Zielerfassung automatisch um die geschätzten GPS-Koordinaten des Ziels kreisen zu lassen.

Für eine detaillierte Übersicht zur Kernauswahl, zu optischen Pfaden und mechanischen Integrations-Trade-offs konsultieren Sie Infrarot-Kameramodul OEM-Kaufratgeber. Für missionskritische Payloads unter extremen Einsatzbedingungen gleichen Nutzlast-Ingenieure die strukturelle Vibrationshärtung mit Standards der Verteidigungs- und Luftfahrtindustrie von Branchenführern wie BAE Systems.

5. OEM-Dual-Spektrum-Modulspezifikationen & direkter Vergleich

Die folgende Engineering-Matrix bietet einen direkten, umfassenden technischen Vergleich zwischen den führenden Dual-Spektrum-Edge-AI-Tracking-Modulen von Camcuda, die für die UAV-Integration entwickelt wurden:

Detaillierte Produktübersichten

4 TOPS Dual-Spektrum-UAV-KI-Tracking-Modul mit 640×512-Wärmebildkamera (TC01-DUAL)

Die TC01-DUAL ist für SWaP-beschränkte Mikro-UAVs, taktische Sub-Kilo-Quadrocopter und kompakte robotische Sucheinheiten konzipiert. Durch die Kombination eines Sensors für sichtbares Licht mit breitem 109°-HFOV (2160×1440 bei 60 Hz) mit einem ungekühlten 640×512 50 Hz LWIR-Kern liefert es ein breites Lageerfassungs-Scanning bei präziser thermischer Detektion. Die integrierte 4 TOPS NPU verfolgt bis zu 60 Ziele simultan bei einer End-to-End-Latenz von etwa 30 ms. Mit einem kompakten 38×38-mm-Mainboard und Standard-25,5×25,5-mm-Montageabständen lässt es sich direkt in kompakte Flugzeugschächte integrieren, ohne den Schwerpunkt des Fluggeräts zu beeinträchtigen.

Produktdetails & Preise anzeigen ➔

6 TOPS Dual-Spektrum-UAV-KI-Tracking-Modul mit 640×512-Wärmebildkamera (TM02-SOLO T)

Die TM02-SOLO T ist für Hochgeschwindigkeits-Abfangflugkörper, taktische Starrflügler-Plattformen und Perimeterschutz-Drohnen für größere Einsatzbereiche ausgelegt. Angetrieben von einer 6 TOPS NPU und einem heterogenen Arm Cortex-A76/A55-CPU-Cluster kombiniert es eine schnelle 120 Hz 1080p-Kamera für sichtbares Licht mit einem ungekühlten VOx 640×512 50 Hz Wärmebildkern. Es hält aktive Tracking-Locks auf Ziele aufrecht, die sich mit bis zu 450 km/h bewegen, bei einer internen Verarbeitungslatenz von nur 8 ms. Die Tracking-Pipeline bietet Fadenkreuz-Fixierung, Close-to-Lock, Routenvorkartierung und die Wiedererfassung verlorener Ziele für bis zu 120 simultane Tracks.

Produktdetails & Preise anzeigen ➔

6. Technischer Auswahlleitfaden: Radiometrische Nutzlasten vs. Edge-Tracking-Module

Ein häufiger Fehler bei der UAV-Beschaffung ist die Verwechslung von Radiometrische Payloads mit Edge-AI-Tracking-Module. Systemarchitekten müssen die Payload-Hardware exakt auf ihre primäre operative Mission abstimmen.

Wann ein kalibrierter radiometrischer Kern zu wählen ist

Wählen Sie einen radiometrischen Wärmebildkern, wenn Ihre Mission zertifizierte, absolute Oberflächentemperaturmessungen an jedem einzelnen Pixel in der Szene erfordert. Wichtige Einsatzbeispiele sind:

• ⚙️ Solarpark-Inspektionen: Lokalisierung defekter Sub-Cell-Bypass-Dioden, die 15 °C heißer als benachbarte Strings arbeiten.
• ⚙️ Stromnetz-Inspektionen: Messen exakter Temperaturanstiege an Transformator-Durchführungen und Hochspannungsspleißen zur Erkennung drohender Ausfälle.
• ⚙️ Gebäudehüllen-Audits: Quantifizierung von Wärmedämmungsunterbrechungen und strukturellem Feuchtigkeitseintritt.

Wann ein Dual-Spektrum-KI-Tracking-Modul zu wählen ist

Wählen Sie ein Onboard-Edge-KI-Tracking-Modul – wie das TC01-DUAL oder TM02-SOLO T –, wenn Ihr Einsatzziel eine schnelle autonome Zielerfassung, Multiobjekt-Klassifizierung und eine kontinuierliche Zielverfolgung erfordert. Während diese Module saubere 640×512-Wärmebilder liefern, ist ihre Verarbeitung optimiert für Computer Vision und dynamisches Tracking statt für absolute Temperaturmesstechnik. Sie sind ideal für:

• ✅ Such- und Rettungseinsätze (SAR): Absuchen von offenen Gewässern oder bergigem Gelände bei Nacht, Erfassen menschlicher Wärmesignaturen und automatische Zentrierung der Kameranutzlast.
• ✅ Perimeter- & Anlagenschutz: Erkennung von menschlichen Eindringlingen und Fahrzeugen, die sich Sicherheitsgrenzen nähern, sowie Übertragung von Live-Tracking-Koordinaten an Flight Controller.
• ✅ Taktisches UAV-Tracking: Dauerhafte visuelle Zielverfolgung schneller Ziele bei Manövern von bis zu 450 km/h in Zero-Lux-Umgebungen und bei komplexen visuellen Verdeckungen.
