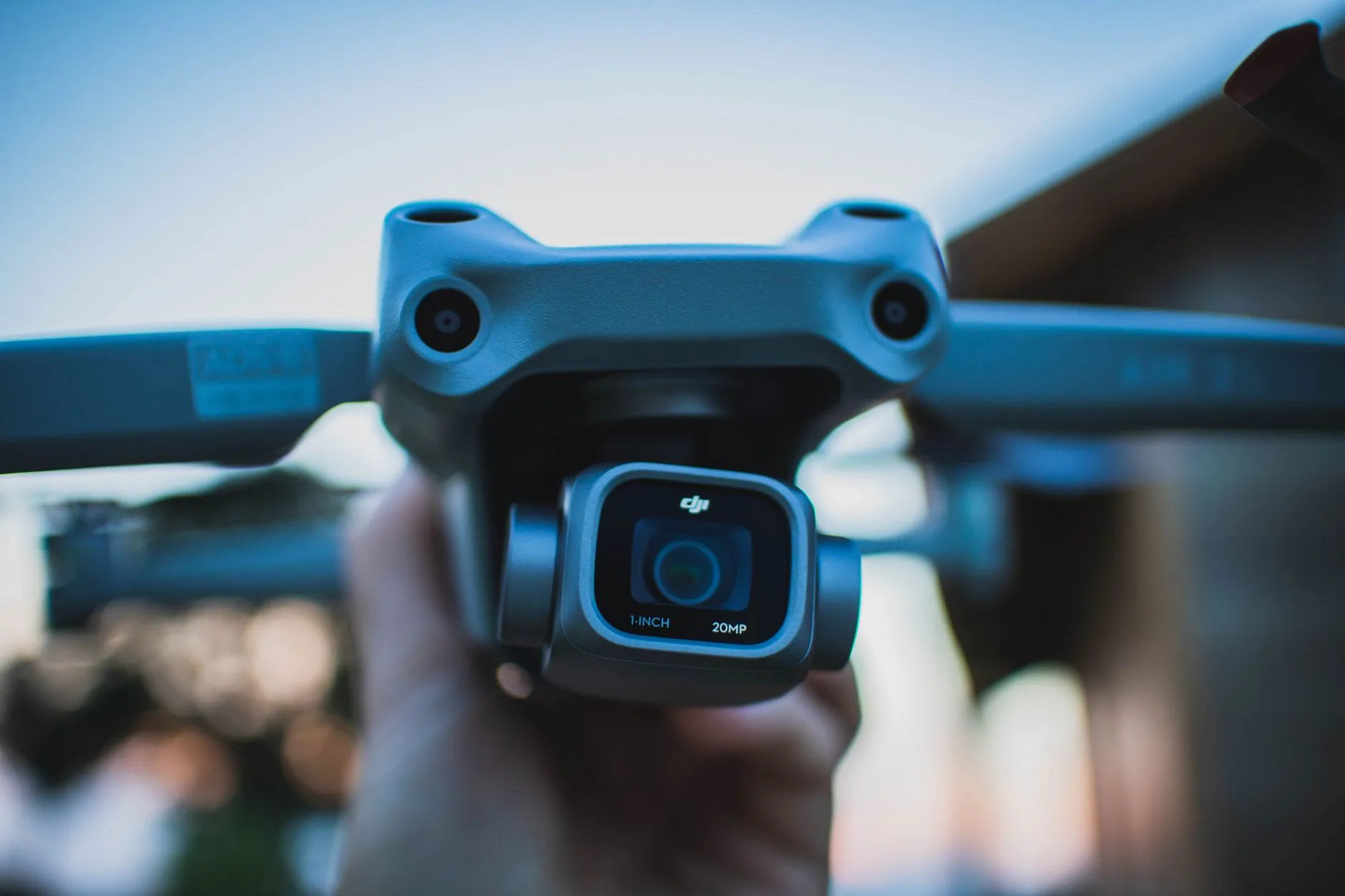

Drohne mit IR-Kamera: Engineering-Leitfaden für thermische Payloads und OEM-Module

Die einfache Montage einer Drohne mit IR-Kamera an einer Flugzeugzelle bedeutet nicht nur, einen weiteren Sensor in die Luft zu bringen – es verändert grundlegend die Art und Weise, wie Sie Daten erfassen. Sie verlagern den Flugbetrieb von tageslichtabhängigen Kameras im sichtbaren Spektrum auf eine radiometrische 24/7-Überwachung. Elektro-optische (EO) Optiken im sichtbaren Spektrum sind vollständig auf die Reflexion des Umgebungssonnenlichts an einem Ziel angewiesen. Langwellige Infrarot-Nutzlasten (LWIR) benötigen kein Umgebungslicht. Sie erfassen passive Wärmestrahlung, die von praktisch jedem Objekt oberhalb des absoluten Nullpunkts (-273,15 °C) emittiert wird. Für Systemingenieure, Entwickler von UAV-Nutzlasten und Programmmanager im Enterprise-Bereich bedeutet die Integration einer luftgestützten Wärmebildkamera das präzise Ausbalancieren von Sensor-Physik, optischen Transmissionsfenstern, thermischen Empfindlichkeitsmetriken und anspruchsvollen SWaP-C-Vorgaben (Größe, Gewicht, Leistung und Kosten).

Die Integration ungekühlter Vanadiumoxid-Mikrobolometer (VOx) in eine Quad-, Hexa- oder Starrflügelplattform stellt eine mechanische und elektrische Herausforderung dar. Im Flug kämpfen Sie gegen hochfrequente Motorharmonische, extreme Umgebungstemperaturschwankungen, Propellerabwinde und plötzliche aerodynamische Turbulenzen. Wenn Ihr Gimbal nicht exakt abgestimmt ist oder Ihrem Thermalkern die erforderliche Non-Uniformity Correction (NUC) fehlt, wird Ihr Bild zu einer verschmierten, verrauschten Masse. Dieser technische Leitfaden schlüsselt die wesentlichen Hardware-Fakten von Drohnen-IR-Nutzlasten auf – von Sensor-Pixel-Pitch und Noise Equivalent Temperature Difference (NETD) bis hin zur Auswahl von Germanium-Linsen, radiometrischer Kalibrierung, Edge-AI-Pipelines und eingebetteter Bus-Integration.

1. Infrarot-Spektralbänder: LWIR vs. MWIR vs. NIR in luftgestützten Systemen

Das Grundprinzip des elektromagnetischen Spektrums: Die Wahl des Infrarotsensorbandes bestimmt die Detektorchemie, die Kühlhardware, die Kosten für optisches Glas und die Flugzeit Ihres Systems. Man kann nicht einfach irgendeinen „Nachtsicht“-Sensor an ein Gimbal montieren und eine präzise thermografische Analyse erwarten.

Für industrielle Inspektionen im Feld und standardmäßige taktische UAVs ist das langwellige Infrarotband (LWIR) (8–14 μm) das unangefochtene Arbeitspferd. Die grundlegende Physik liefert die Erklärung: Das Wiensche Verschiebungsgesetz besagt, dass terrestrische Ziele (Menschen, Transformatoren, Gebäudehüllen, Solarmodule) ihren Spitzenstrahlungsfluss genau in diesem Fenster emittieren. Ungekühlte LWIR-Kerne machen das hohe Gewicht, die mechanische Komplexität und den Stromverbrauch kryogener Stirling-Kühler überflüssig, sodass Ihr Multirotor problemlos 30 bis 45 Minuten reine Flugzeit erreicht.

2. Thermalkern-Architektur: VOx-Mikrobolometer, Pitch und NETD

Das Herzstück jeder Drohnen-IR-Nutzlast ist ihr Focal Plane Array (FPA). In einem ungekühlten Mikrobolometer passieren einfallende Infrarot-Photonen das Germaniumglas und treffen auf ein Array winziger, freitragender Absorbermembranen. Jedes Pixel enthält eine temperaturempfindliche resistive Dünnschicht. Wenn diese Schicht Wärme absorbiert, ändert sich ihr elektrischer Widerstand. Der Readout Integrated Circuit (ROIC) tastet das Array ab, misst diese Widerstandsänderungen und wandelt sie in ein kalibriertes digitales Signal um.

Sensor-Chemie: VOx vs. amorphes Silizium (a-Si)

Für anspruchsvolle kommerzielle oder taktische Spezifikationen sollten Sie auf Vanadiumoxid (VOx) gegenüber amorphem Silizium (a-Si) setzen. In der Praxis betrachten wir den Temperaturkoeffizienten des Widerstands (TCR). VOx bietet eine Widerstandsänderung von etwa 2 % bis 3 % pro Kelvin bei einem deutlich geringeren 1/f-Rauschteppich. Das verleiht Ihrer Nutzlast einen saubereren thermischen Kontrast, schnelle thermische Zeitkonstanten (τ ≤ 10–12 ms) und eine bessere Beständigkeit gegen Sensor-Einbrenneffekte beim Schwenken über sonnenbeschienene Strukturen.

Pixel-Pitch: Der Schritt von 17 μm auf 12 μm

Die Reduzierung des Pixel-Pitch auf 12 μm hat das Design von Drohnen-Nutzlasten revolutioniert. Die praktischen Vorteile im Labor:

• ⚙️ Geringere Detektor-Grundfläche: Ein 640×512-Array bei 12 μm hat eine Diagonale von nur 9,83 mm, verglichen mit 13,93 mm bei einer älteren 17-μm-Architektur.
• ⚙️ Miniaturisierung der Optik: Um dasselbe momentane Sichtfeld (IFOV) zu erreichen, benötigt ein 12-μm-Kern eine deutlich kürzere Brennweite. Ein 35-mm-Objektiv auf einem 12-μm-Kern entspricht der räumlichen Auflösung, für die bei einem 17-μm-Sensor zuvor eine schwere 50-mm-Optik erforderlich war.
• ✅ Geringere Gimbal-Trägheit: Kleinere Germanium-Linsen reduzieren das Kopfgewicht der Nutzlast drastisch. Ihre Gimbal-Motoren laufen kühler, ziehen weniger Strom und führen die Bewegung auch bei starken Windböen präziser nach.

Rauschäquivalente Temperaturdifferenz (NETD)

NETD ist die entscheidende Metrik für die thermische Empfindlichkeit. Sie gibt das minimale Temperaturdelta zwischen Ziel und Hintergrund an, das ein Signal-Rausch-Verhältnis von genau eins ergibt. Die Angabe erfolgt in Millikelvin (mK):

• ✅ ≤ 20 mK (Ultra-hochempfindlich): Erfasst minimale Temperaturunterschiede. Entscheidend für maritime SAR-Einsätze, Inspektionen feuchter Gebäudehüllen und Suchflüge über Vegetationsflächen bei Bewölkung, wenn das thermische Delta minimal ist.
• ⚙️ ≤ 40–50 mK (Industriestandard): Solide Basis für Messobjekte mit hohem Temperaturdelta wie überlastete Verteilungsleitungen, defekte PV-Bypassdioden und Industrie-Kesselanlagen.

Ein niedrigerer NETD-Wert reduziert das hochfrequente digitale Rauschen und liefert gestochen scharfe radiometrische Bilder.

Bildwiederholraten: 50Hz/60Hz vs. 9Hz

Kommen wir zu einem entscheidenden Punkt: Exportbeschränkte 9Hz-Sensoren eignen sich für stationäre Prüfstände, sind auf einer Drohne jedoch unbrauchbar. Fliegt ein Fluggerät mit 12 m/s oder giert gegen Seitenwinde, wird ein 9Hz-Feed zu einer ruckelnden, bewegungsunscharfen Diashow. Für ein flüssiges Tracking aus der Luft und autonome Computer-Vision-Pipelines ist ein High-Frame-Rate-Sensor mit 50Hz oder 60Hz zwingend erforderlich.

3. UAV-Nutzlastarchitektur: Gimbal-Stabilisierung, Schnittstellen und SWaP-C

Die Erfassung sauberer radiometrischer Daten erfordert eine Entkopplung des Sensors von Propellerturbulenzen, Motorvibrationen und plötzlichen Flugmanövern – und das bei einem strikt begrenzten Energiebudget.

Bürstenlose 3-Achsen-Gimbal-Stabilisierung

Bei Verwendung eines Teleobjektivs mit engem FOV (35mm, 50mm oder 70mm) führt jede minimale Motorvibration (>100 Hz) zu extremer Bewegungsunschärfe. Professionelle luftgestützte Pods setzen auf direkt angetriebene bürstenlose Gimbals mit hochauflösenden magnetischen Encodern und dedizierten IMUs mit einer Abfragerate von ≥ 1000 Hz. Diese Closed-Loop-Steuerung hält die Ausrichtgenauigkeit stabil bei ±0,01°.

Physische und logische Datenschnittstellen

Die Anbindung Ihres Thermalkerns an den Flight-Stack erfordert die Auswahl der passenden Schnittstellenarchitektur:

• ⚙️ MIPI-CSI2 / Parallel Digital: Überträgt unkomprimierte radiometrische 14-Bit- oder 16-Bit-Rohdaten-Frames direkt an Onboard-KI-Companion-Computer (wie NVIDIA Jetson Orin) für latenzfreie Machine-Vision-Inferenz.
• ⚙️ USB 3.0 / Type-C: Ideal für schnelle Prüfstandtests im Feld, Treiberentwicklung und Plug-and-Play-Embedded-Linux-Setups.
• ⚙️ Ethernet (RTSP / UDP / H.264 / H.265): Streamt komprimiertes Video zusammen mit Telemetriedaten direkt an Bodenkontrollstationen (GCS).
• ⚙️ Analog CVBS: Latenzfreies analoges Composite-Video für dedizierte 5,8-GHz-FPV-Pilotenverbindungen.

Beim Aufbau kundenspezifischer Nutzlasten greifen Ingenieure häufig auf modulare Kerne wie das 640×512 UAV-Wärmebildkameramodulzurück, das Sensor, Optik und Videoverarbeitungsplatinen in einem robusten, EMV-geschirmten Gehäuse vereint.

4. IR-Optik-Engineering & DRI-Berechnungen (Johnson-Kriterien)

Für die Wärmebildtechnik kann kein Standard-Kronglas verwendet werden. Herkömmliches BK7- oder Quarzglas ist für LWIR-Photonen zwischen 8 und 14 μm so undurchlässig wie eine Ziegelwand. Sie benötigen spezielle Infrarot-Optiksubstrate.

Optische Infrarot-Substrate

• ⚙️ Monokristallines Germanium (Ge): Der Goldstandard der Branche für LWIR. Germanium besitzt einen extrem hohen Brechungsindex (n ≈ 4,0 bei 10 μm), wodurch Ingenieure lichtstarke, kompakte F1.0- bis F1.2-Objektive mit minimaler Aberration entwickeln können. Da Germanium kratzempfindlich ist, wird das äußerste Element mit einer Diamond-Like-Carbon-Beschichtung (DLC) versehen. Spezialisierte Optikhersteller wie Ophir IR Optics liefern Präzisionselemente, die speziell für raue Flugbedingungen ausgelegt sind.
• ⚙️ Chalkogenidglas: Eine amorphe Matrix aus Selen, Schwefel und Tellur. Sie lässt sich im Heißpressverfahren zu asphärischen Profilen formen, was die Fertigungskosten bei hohen Stückzahlen senkt und gleichzeitig den thermischen Fokus über weite Betriebstemperaturbereiche stabil hält.

Momentanes Sichtfeld (IFOV) & Bodenauflösung

Das momentane Sehfeld (Instantaneous Field of View, IFOV) definiert den exakten Raumwinkel, der von einem einzelnen Pixel erfasst wird. Es bestimmt, wie feine Details Sie aus der Höhe auflösen können:

IFOV (mrad) = [Pixel-Pitch (p in μm) / Objektivbrennweite (f in mm)]

Betrachten wir die Zahlen für einen 12-μm-Sensor hinter einem 50-mm-Objektiv:

IFOV = 12 / 50 = 0,24 mrad

Wenn Sie in einer Höhe (Abstand D) von 100 Metern schweben, beträgt Ihre Bodenauflösung (Ground Sampling Distance, GSD) pro Pixel:

GSD = 100 m × 0,00024 rad = 0,024 m = 2,4 cm pro Pixel

Johnson-Kriterien (DRI-Modellierung)

Zur Ermittlung der praktischen Einsatzreichweite werden die Johnson-Kriterien herangezogen. Dieses Modell legt fest, wie viele aufgelöste Linienpaare (Pixel) über die kritische Abmessung eines Ziels abgebildet werden müssen (H = 1,8 m für eine Person, H = 2,3 m für ein Standardfahrzeug):

Entdeckungsreichweite (m) = [Zielgröße (m)] / [Erforderliche Pixel × IFOV (rad)]

Für eine 1,8 Meter große Person bei Verwendung eines 640×512 @ 12-μm-Sensors mit einem 50-mm-F1.0-Objektiv (IFOV = 0,00024 rad, 2 Pixel erforderlich):

Maximale Entdeckungsreichweite = 1,8 / (2 × 0,00024) = 3.750 Meter

5. Radiometrische Kalibrierung, Temperaturgenauigkeit und Edge-Analytik

In der Praxis begegnen Ihnen zwei Hauptmodi: qualitative Wärmebildgebung und quantitative radiometrische Thermografie. Qualitative Systeme geben einfache 8-Bit-Videos aus (256 Graustufen oder Falschfarben), die für die visuelle Erkennung durch den Menschen gedacht sind. Quantitative radiometrische Kameras geben 14-Bit- oder 16-Bit-Datensätze aus, bei denen jedes einzelne Pixel eine exakte Temperaturmessung darstellt.

Planck-Inversion und thermische Parameterkompensation

Um rohe Digitalwerte (DN) des Mikrobolometers in absolute Grad Celsius umzuwandeln, wendet der integrierte ISP eine Umkehrung des Planckschen Strahlungsgesetzes an und korrigiert dabei wichtige physikalische Variablen:

• ⚙️ Emissionsgrad des Zielobjekts (ε): Das Verhältnis der vom Messobjekt abgestrahlten Energie im Vergleich zu einem schwarzen Körper. Blank polierte Metalle (ε ≈ 0,10) reflektieren thermisches Hintergrundrauschen wie ein Spiegel und führen zu fälschlicherweise zu niedrigen Messwerten. Elektrische Kabel und Asphalt besitzen einen hohen Emissionsgrad (ε ≥ 0,92–0,95) und ermöglichen hochgradig zuverlässige Messungen.
• ⚙️ Reflektierte scheinbare Temperatur (T_refl): Kompensiert Hintergrundreflexionen – wie einen klaren, -40°C kalten Himmel, der von geneigten Solarmodulen in das Drohnenobjektiv reflektiert wird.
• ⚙️ Atmosphärische Transmission (τ_atm): Luftfeuchtigkeit, Nebel und Distanz absorbieren und streuen IR-Photonen. Fortschrittliche Nutzlasten nutzen Barometer- und Hygrometer-Telemetriedaten, um die atmosphärische Dämpfung auf große Entfernungen zu kompensieren.
• ⚙️ Non-Uniformity Correction (NUC): Ungekühlte Bolometer driften bei steigenden internen Temperaturen ab. Der interne mechanische Shutter schließt für 200–400 ms, um das Array einer gleichmäßigen Temperaturbasislinie auszusetzen und die Pixel-Offset-Spannungen über das gesamte Array zurückzusetzen.

Edge-KI & Echtzeit-Anomalieerkennung

Moderne kommerzielle Plattformen warten nicht auf die Nachbearbeitung am Boden. Unbearbeitete 14-Bit-Wärmebild-Frames werden über MIPI direkt an Onboard-Deep-Learning-Beschleuniger übertragen. Leichtgewichtige Convolutional Neural Networks (YOLOv8/v10-Varianten) führen Inferenzen mit 30 fps aus und erkennen vermisste Wanderer, Transformator-Hotspots oder Pipeline-Lecks direkt im Flug.

6. Kern-Hardware-Matrix & Präsentation von Feldausrüstung

Bei der Auswahl der Wärmebild-Hardware kommt es darauf an, Sensorchemie, optische Reichweite, Gewichtsbeschränkungen und Einsatzbedingungen aufeinander abzustimmen. Die folgenden Systeme stellen bewährte Konfigurationen für Such-, Inspektions- und industrielle Überwachungseinsätze dar.

Multi-Sensor-Nutzlastsynergie: Wenn eine spektrumübergreifende Zielbestätigung erforderlich ist, kombinieren Bodenpersonal und UAV-Teams Wärmebildsensoren mit weitreichenden Plattformen im sichtbaren Bereich wie dem Era-X-Serie Langstrecken-Beobachtungsgerät für sichtbares Licht mit Entfernungsmesser. Damit können Sie Koordinaten thermischer Anomalien mit präziser Laser-Entfernungsmessung und optischem Zoom abgleichen.

7. Build vs. Buy: Integration von OEM-Modulen vs. schlüsselfertigen Payloads

Jedes Ingenieurteam steht vor dieser Grundsatzentscheidung: Baut man auf einem offenen OEM-Thermokern auf oder kauft man eine fertige COTS-Thermodrohne?

Wenn Sie dedizierte Unternehmens-Inspektionsdrohnen oder proprietäre taktische Systeme entwickeln, bietet der Bezug reiner OEM-Module von erfahrenen Herstellern wie Camcuda oder Guide Sensmart die volle Kontrolle über die Bildverarbeitungspipeline, das Onboard-KI-Edge-Processing und die Auswahl der Optik.

8. Feldeinsatzprofile: Workflows für Stromnetze, Photovoltaik und Sicherheit

Um im Feldeinsatz zuverlässige radiometrische Daten zu erfassen, müssen Sie Ihre Flugparameter an die thermodynamischen Eigenschaften des zu inspizierenden Objekts anpassen.

Thermografie für Hochspannungsleitungen & Umspannwerke

• ⚙️ Zielanomalien: Gelockerte Kabelschuhe, korrodierte Spleißverbindungen, defekte Transformator-Kühlrippen, Phasenlast-Ungleichgewichte.
• ⚙️ Flugkorridor: Halten Sie mit einem 35-mm- oder 50-mm-Objektiv einen Sicherheitsabstand von 15 bis 30 Metern ein. Der Abstand verhindert, dass starke elektromagnetische Felder (>110 kV) den Kompass und das GPS-Magnetometer der Drohne stören.
• ✅ Sensoranforderungen: NETD ≤ 20–30 mK, Hochtemperaturbereich-Modus bis +650 °C und Echtzeit-Punkttemperatur-Telemetrie über MAVLink.

Kartierung von Photovoltaik (PV)-Großanlagen

• ⚙️ Zielanomalien: Kurzgeschlossene Bypass-Dioden, Hotspots durch Zellrisse, String-Ausfälle, Verschattung durch Verschmutzung.
• ⚙️ Flugkorridor: Fliegen Sie automatisierte Rastermuster in 40 bis 60 Metern AGL. Fixieren Sie den Gimbal-Pitch zwischen 60° und 70°– niemals senkrecht im Nadir (90°). Dies verhindert, dass die Kamera ihre eigene thermische Reflexion von den Glasflächen erfasst.
• ✅ Sensoranforderungen: 50-Hz-/60-Hz-Bildwiederholrate zur Vermeidung von Bewegungsunschärfe bei 6–8 m/s Fluggeschwindigkeit über Grund, unterstützt durch radiometrische Präzision (±2 °C) für sauberes Orthomosaik-Stitching.

Such- und Rettungseinsätze (SAR) & taktische Perimetersicherheit

• ⚙️ Zielanomalien: Personen- und Fahrzeugsignaturen, verborgen unter Baumkronen, auf offenen Gewässern oder in dunklem ländlichem Gelände.
• ⚙️ Flugkorridor: Großflächige Rastersuche in 80 bis 120 Metern AGL mit einem 19-mm- oder 25-mm-Weitwinkelobjektiv, Umschalten auf eine 50-mm- oder 70-mm-Optik zur Zielbestätigung.
• ✅ Sensoranforderungen: 640×512 12-μm-Array für maximale Erkennungsreichweite, Video mit hoher Bildwiederholrate für Echtzeit-Downlinks und klare Falschfarbenpaletten (White-Hot, Black-Hot, Ironbow).
