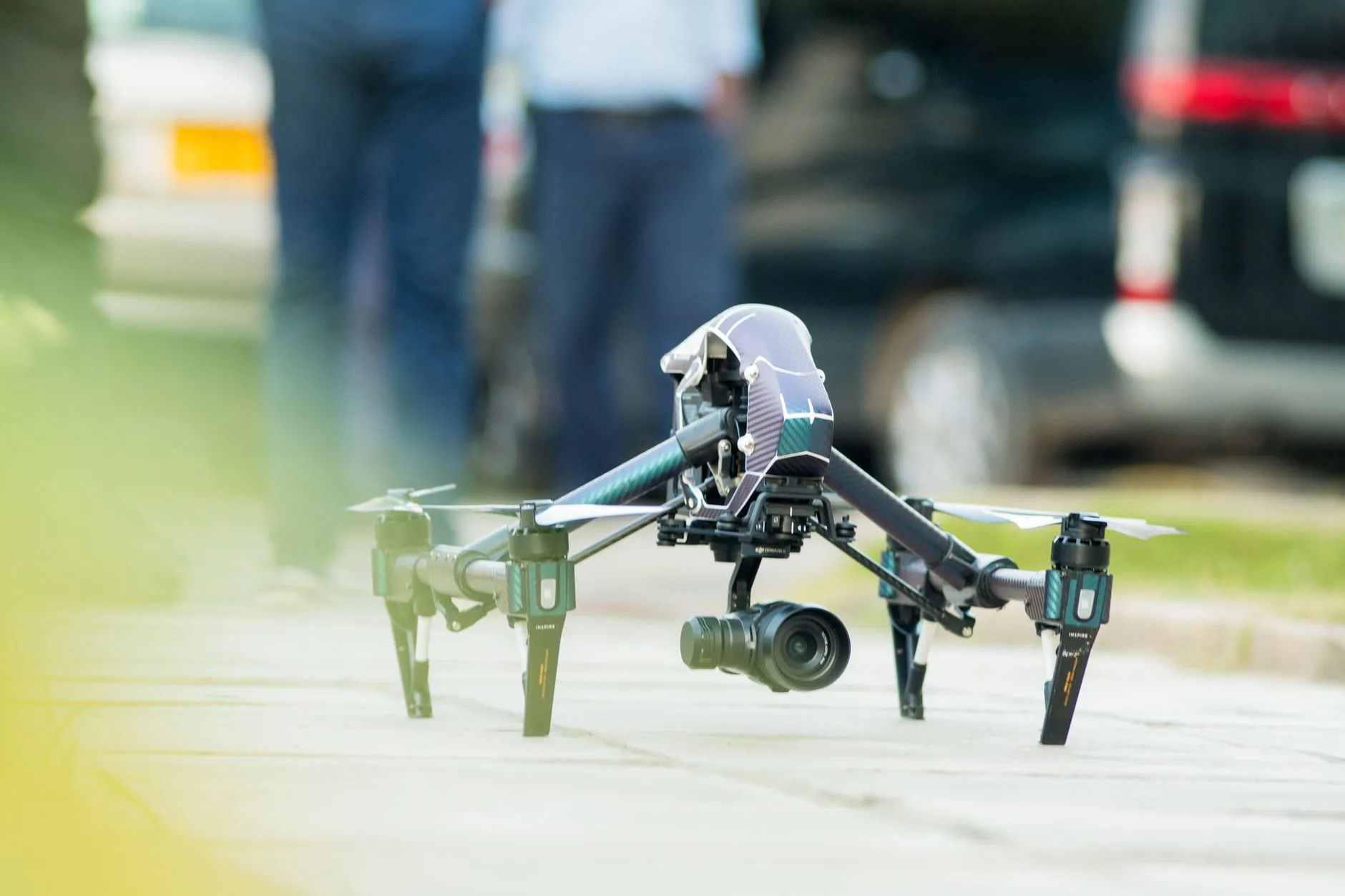

Drohne mit Wärmebildkamera: OEM-Nutzlastintegration & Auswahlleitfaden

Unbemannte Luftfahrzeuge (UAVs) mit langwelligen Infrarot-Nutzlasten (LWIR) haben den Status reiner Nischenplattformen für den Verteidigungssektor längst hinter sich gelassen. Heute gehören sie zur Standardausrüstung bei Audits von Photovoltaik-Großanlagen, Hochspannungsleitungsinspektionen, Gebäudehüllenanalysen, Such- und Rettungseinsätzen (SAR) sowie der Perimetersicherheit. Doch die Herausforderung bleibt: Die Entwicklung einer absolut zuverlässigen Drohne mit Wärmebildkamera Nutzlast erfordert harte Kompromisse bei Größe, Gewicht, Leistung und Kosten (SWaP-C), während radiometrische Präzision, sauberes optisches Auflösungsvermögen und latenzarme digitale Signalpipelines uneingeschränkt erhalten bleiben müssen. Handelsübliche Enterprise-Drohnen wirken praktisch – bis man auf geschlossene Kommunikationsstacks, proprietäres Videostreaming, Festbrennweiten und restriktive Wartungsverträge stößt, die die eigene Systemarchitektur blockieren.

Für Robotikingenieure in der Luft- und Raumfahrt, Nutzlastintegratoren und OEM-Entwickler bietet der Bau eines modularen oder kundenspezifischen thermischen Gimbals für Drohnen die vollständige Kontrolle über den Hard- und Software-Stack. Durch die direkte Anbindung von Bare-Module-LWIR-Sensorkernen an kundenspezifische Trägerplatinen, Begleit-System-on-Chips (SoCs) und Edge-Compute-Module erzielen Sie echte radiometrische Pixel-Telemetrie, robuste Multispektrum-Sensorfusion und latenzfreie Flugsteuerungsregelkreise. Dieser technische Leitfaden erläutert die physikalischen, elektrischen und rechnerischen Grundlagen der Entwicklung thermischer UAV-Nutzlasten – von der Mikrobolometer-Physik und Optikauswahl bis hin zu mechanischer Schwingungsisolation, Bustopologien und Edge-AI-Implementierung.

1. Physikalische Grundlagen: LWIR-Sensorik & luftgestützte thermische Signaturen

Thermische Nutzlasten erfassen die elektromagnetische Strahlung, die von jeder Materie oberhalb des absoluten Nullpunkts (0 Kelvin / -273,15 °C) emittiert wird. Die physikalischen Grundlagen basieren auf dem Planckschen Strahlungsgesetz und dem Stefan-Boltzmann-Gesetz, welches besagt, dass die gesamte spezifische Ausstrahlung der Oberfläche eines Schwarzen Körpers mit der vierten Potenz seiner absoluten thermodynamischen Temperatur ansteigt:

j* = ε · σ · T⁴

Hier ε ist der Emissionsgrad der Oberfläche (von nahezu 0,0 bei poliertem, blankem Kupfer bis ~0,98 bei Wasser und Vegetation), σ ist die Stefan-Boltzmann-Konstante (5,670374419 × 10⁻⁸ W·m⁻²·K⁻⁴) und T ist die Oberflächentemperatur in Kelvin. Die luftgestützte Thermografie nutzt das atmosphärische Transmissionsfenster des langwelligen Infrarots (LWIR) im Bereich von 8 µm bis 14 µm. Dieses Band liegt genau zwischen den ausgeprägten atmosphärischen Absorptionsspitzen von Ozon, CO₂ und Luftfeuchtigkeit und erfasst gleichzeitig die maximalen Schwarzkörper-Emissionen realer Zielobjekte über Standard-Betriebstemperaturen hinweg (-40 °C bis +150 °C).

Das Herzstück einer luftgestützten thermischen Nutzlast ist das ungekühlte Mikrobolometer-Focal-Plane-Array (FPA). Hierbei handelt es sich um mikroelektromechanische Systeme (MEMS) aus mikroskopischen Detektorpixeln, die über mikroskopische thermische Isolationsstege über einem Silizium-Ausleseschaltkreis (Read-Out Integrated Circuit, ROIC) aufgehängt sind. Wenn LWIR-Photonen auf die aktive Pixelfläche treffen, ändert die absorbierte Energie den elektrischen Widerstand des Materials. Der ROIC erfasst diese Widerstandsänderung für jedes einzelne Pixel in jedem Frame-Zyklus.

In der Praxis wählt man fast immer zwischen zwei Kernmaterialien: Vanadiumoxid (VOx) und Amorphes Silizium (α-Si). Bei luftgestützten Robotik-Nutzlasten setzt sich VOx fast immer durch:

• ✅ Höherer Temperaturkoeffizient des Widerstands (TCR): VOx weist einen TCR zwischen -2 % und -3 % pro Kelvin auf und liefert ein besseres Signal-Rausch-Verhältnis (SNR) sowie eine höhere Empfindlichkeit als α-Si.
• ✅ Geringere rauschäquivalente Temperaturdifferenz (NETD): VOx-Detektorarrays erreichen mit f/1.0-Optiken regelmäßig Empfindlichkeiten von unter 40 mK bis 50 mK, sodass Ihre Software Temperaturunterschiede von unter 0,04 °C erfassen kann.
• ✅ Kurze thermische Zeitkonstanten: Reaktionszeiten von 8 ms bis 12 ms ermöglichen es dem Substrat, schnellen thermischen Veränderungen zu folgen, wodurch Bewegungsunschärfe und Schlierenbildung bei schnellen Gier- oder Nickmanövern der Drohne vermieden werden.

Beim Einsatz dieser Sensoren in der Luft werden atmosphärische Transmissionsverluste entlang des Schrägsichtpfads (Slant-Path) zu einem entscheidenden Faktor. Zwischen dem Zielobjekt und der Germaniumlinse befindet sich eine dynamische Luftsäule. Umgebungsfeuchtigkeit und Luftmoleküle absorbieren und reemittieren LWIR-Photonen, was die reale Zielsignatur dämpft. Wenn absolute Temperaturwerte statt reiner Bilddarstellungen erforderlich sind, muss der Flight-Controller barometrische Echtzeithöhe, Außenlufttemperatur und relative Luftfeuchtigkeit an die Radiometrie-Engine übergeben, um die Strahlungstransfergleichung zu lösen:

W_sensor = ε · τ_atm · W_obj + (1 – ε) · τ_atm · W_refl + (1 – τ_atm) · W_atm

Wobei W_sensor ist die gesamte auf den Detektor treffende Strahldichte, τ_atm ist der atmosphärische Transmissionsfaktor des Schrägsichtpfads, W_obj ist die reale Objektstrahldichte, W_refl ist die reflektierte Umgebungshintergrund-Strahldichte und W_atm ist die Eigenemission der Luftsäule. Ohne diese Kompensationen weichen Ihre Temperaturberechnungen beim Steigen oder Sinken der Drohne drastisch ab.

2. SWaP-C-Architektur für thermische Drohnennutzlasten

Die Montage einer Wärmebild-Nutzlast auf einem Multirotor-, Starrflügel- oder VTOL-Rahmen erfordert ein ausgewogenes Verhältnis von Größe, Gewicht, Leistung und Kosten (SWaP-C). Die physikalische Masse und das Layout Ihres Kameragehäuses bestimmen Ihren Schwerpunkt (CoG), die Motorstabilitätsmargen, den aerodynamischen Widerstand und die Flugzeit.

Jedes Gramm geht zulasten der Batteriechemie. Bei einem Quad- oder Hexacopter unter 7 kg verringert ein zusätzliches Totgewicht von 50 Gramm Ihre gesamte Schwebeflugdauer um 3 % bis 7 %, basierend auf Ihren Motor-Propeller-Wirkungsgradkurven. Bei der Integration von reinen OEM-Kernen – wie dem TC160-NF 160×120 LWIR-Modul– erhalten Sie ein Modul unter 10 Gramm, das die gesamte Nutzlastmasse gering hält, den Trägheitswiderstand an bürstenlosen Direktantriebs-Gimbal-Motoren reduziert und die Flugzeiten verlängert.

Die Leistungsaufnahme ist ebenso entscheidend. Kerne, die auf aktive thermoelektrische Peltier-Kühler (TEC) angewiesen sind, ziehen hohe Ströme und geben Wärme in versiegelte Gimbal-Gehäuse ab. Ungekühlte Mikrobolometer umgehen diesen Leistungsnachteil vollständig. Hocheffiziente OEM-Kerne arbeiten mit minimalem Stromverbrauch (das TC160-NF zieht als Referenzwert ~76–78 mW bei 3,3 V DC), was auf dem Power Distribution Board (PDB) des Fluggeräts kaum ins Gewicht fällt.

Eine geringe Leistungsaufnahme des Sensors ist auch für die thermische Stabilität unerlässlich. Die Wärme von Begleitprozessoren, Abwärtsreglern oder schwerer Sensorelektronik kann in das Mikrobolometer-Substrat einziehen. Dieser interne thermische Gradient verursacht Fixed-Pattern Noise (FPN), visuelle Vignettierung und Pixeldrift. Dies zwingt die Kamera dazu, Shutter-Zyklen zur Non-Uniformity Correction (NUC) häufiger auszuführen, wodurch der Live-Videostream genau dann einfriert, wenn Ihr Pilot oder die Edge-KI ihn am dringendsten benötigt.

3. Nutzlastintegration: Optik, Gimbals und Schnittstellen

Der Bau eines industriellen luftgestützten Wärmebild-Gimbals erfordert die Abstimmung des richtigen optischen Glases, mechanischer Schwingungsdämpfung und der passenden digitalen Busarchitektur.

Standardmäßiges optisches Glas (BK7, Quarzglas) blockiert LWIR-Strahlung im Bereich von 8–14 µm vollständig. Sie müssen spezielle Infrarotmaterialien verwenden, vor allem optisches einkristallines Germanium (Ge) oder gepresstes Chalkogenid -Glas. Germanium bietet Ihnen einen hohen Brechungsindex (~4,0 bei 10 µm), was kompakte, flache Linsen mit minimalen Aberrationen ermöglicht. Allerdings hat Germanium einen stark ausgeprägten thermooptischen Koeffizienten ($dn/dT$). Ohne einen athermalisierten optomechanischen Tubus verliert das Objektiv den Fokus, wenn sich die Umgebungstemperaturen vom Boden bis zur Flughöhe ändern (-20 °C bis +50 °C). Linsenelemente erfordern zudem interne mehrschichtige Antireflexionsbeschichtungen (AR) sowie eine robuste Diamond-Like Carbon (DLC)-Beschichtung auf dem äußeren Element, um Einschlägen von Staub, Schmutzpartikeln und Feuchtigkeit bei hohen Fluggeschwindigkeiten standzuhalten.

Ihr Sichtfeld (FOV) und Ihr momentanes Sichtfeld (IFOV) bestimmen, wie viele Millimeter der Zieloberfläche jedes Pixel aus einer bestimmten Höhe über Grund (AGL) abdeckt:

IFOV = Pixelabstand (µm) / Brennweite (mm)

Bodenauflösung (GSD) = IFOV · Flughöhe (AGL)

Teleobjektive mit engem FOV bündeln das Auflösungsvermögen auf kleine Punkte und liefern die feine GSD, die erforderlich ist, um gerissene Solarzellen oder fehlerhafte Freileitungsverbindungen aus sicheren Abständen zu erkennen. Weitwinkel-Objektive bieten ein breites Situationsbewusstsein für Hindernisvermeidung, Innenraumflüge und großflächige Suchmuster. Eine detaillierte Übersicht zur Auswahl nackter Module finden Sie in unserem Infrarot-Kameramodul OEM-Kaufratgeber.

Vibrationen der Flugzeugzelle sind ein weiteres großes Problem. Drohnenmotoren, hochfrequente Propellerblatt-Passagen (100 Hz bis 1,5 kHz) und turbulente Luftströmungen versetzen die Flugzeugzelle in Schwingung. Da thermische Mikrobolometer feste Integrationsfenster und thermische Zeitkonstanten aufweisen, führen ungedämpfte Vibrationen zu Bewegungsunschärfe und Rolling-Verzerrungen. Eine praxisgerechte Schwingungsdämpfung umfasst:

• ⚙️ Mehrstufige passive Vibrationsentkopplung: Entkopplung der Gimbal-Montageplatte mit Silikon- oder Sorbothane-Dämpfern (Härtegrad 30A bis 50A), die darauf abgestimmt sind, die primären Motorharmonischen zu eliminieren.
• ⚙️ Aktive bürstenlose 3-Achsen-Gimbal-Stabilisierung: Einsatz bürstenloser Direktantriebsmotoren mit magnetischen 14-Bit- bis 18-Bit-Encodern (die den Winkel-Jitter unter ±0,01° halten), gesteuert durch hochfrequente feldorientierte Regelkreise (FOC).
• ⚙️ Flexible Leiterplattenführung (FPC): Signalübertragung über flexible 10-polige oder 30-polige Flachbandkabel über die Gimbal-Achsen hinweg, um mechanischen Widerstand auf die Motoren zu eliminieren.

Wählen Sie für Ihre elektrischen Schnittstellen ein Protokoll, das Datendurchsatz, EMV-Beständigkeit und Host-Verarbeitungskapazität optimal ausbalanciert:

• ⚙️ SPI (Serial Peripheral Interface): Ideal für leichte Micro-Kerne mit geringer Leistungsaufnahme (wie 160×120-Arrays), die über eine kompakte 10-polige FPC-Verbindung direkt mit Mikrocontrollern oder Companion-Boards kommunizieren.
• ⚙️ MIPI CSI-2: Der Industriestandard für das Streaming unkomprimierter radiometrischer 14-Bit- oder 16-Bit-Rohdaten-Frames direkt in Embedded-Linux-SoCs (NVIDIA Jetson, NXP i.MX8) mit 25–60 FPS bei nahezu null CPU-Last.
• ⚙️ USB 2.0 / 3.0 (UVC-Klasse): Ideal für schnelles Prototyping auf x86- und ARM-SBCs unter Verwendung nativer Linux-Video4Linux2-Treiber (V4L2), ohne benutzerdefinierten Low-Level-Registercode schreiben zu müssen.
• ⚙️ CVBS (Analoges Video): Der bewährte Standard für latenzfreies FPV-Fliegen über analoge 5,8-GHz-Sender, überträgt jedoch nur AGC-komprimierte Bilddaten ohne pixelgenaue Temperaturtelemetrie.

4. Edge-Computing, Telemetrie und radiometrische Verarbeitungspipelines

Die Rohausgabe eines Mikrobolometer-FPA erfolgt als unkalibrierte 14-Bit- oder 16-Bit-ADC-Werte. Die Umwandlung dieser Roh-Ganzzahlen in kalibrierte Temperaturmatrizen und klare Falschfarbenvideos erfordert eine mehrstufige DSP-Pipeline (digitale Signalverarbeitung).

Die Pipeline beginnt mit Zwei-Punkt-Kalibrierung und Non-Uniformity Correction (NUC). Einzelne Mikrobolometer-Pixel weisen leicht unterschiedliche Verstärkungssteigungen (Gain) und Offset-Schnittpunkte auf. Der Prozessor wendet pixelbezogene Korrekturmatrizen an, um das Rohsignal zu glätten. Als Nächstes Dead Pixel Replacement (BPR / Defektpixelkorrektur) markiert fehlerhafte oder hängende Pixel und interpoliert deren Werte anhand intakter Nachbarpixel. Anschließend Digital Detail Enhancement (DDE) und räumliche Filterung (wie bilaterale Filter oder CLAHE) trennen grobe thermische Hintergrundverschiebungen von feinen strukturellen Kantendetails.

Die nachgelagerten Flugdaten teilen sich in zwei Hauptströme auf:

• ✅ Nicht-radiometrischer AGC-Stream: Dynamic Histogram Equalization komprimiert rohe 14-Bit-Daten auf einen 8-Bit-Videostream (Ironbow, White Hot, Rainbow), optimiert für Pilotendisplays und die H.264/H.265-Übertragung mit geringer Bandbreite an die Ground Control Station (GCS).
• ✅ Radiometrisches Telemetrie-Array: Das vollständige lineare 14-Bit/16-Bit-Temperatur-Array bleibt intakt und wird direkt in das Onboard-Edge-Computing eingespeist – für automatisierte Schwellenwertüberwachung, isotherme Grenzwertmarkierung und Hot-Spot-Erkennung.

Für autonome Einsätze laufen Edge-KI-Modelle (wie YOLOv8-tiny oder MobileNet-SSD) direkt auf dem Companion-Computer, um bei Such- und Rettungseinsätzen oder Patrouillenmissionen menschliche Silhouetten, Fahrzeuge oder Hotspots an Anlagen zu erkennen. Entwickler können den Rohdatenstrom über OpenCV abrufen, um räumliche Filterung, Konturprüfungen und radiometrische Matrixanalysen durchzuführen. Für vernetzte autonome Drohnenflotten werden Wärmebild-Videostreams und Telemetrie-Metadaten direkt über ROS-Knoten unter Verwendung der Standard-Bild-Pipelines veröffentlicht, wie in der ROS 2-Dokumentation.

Bounding Boxes und Hotspot-Koordinaten werden direkt in standardmäßige MAVLink-Nachrichten (wie CAMERA_IMAGE_CAPTURED oder VISION_POSITION_ESTIMATE) gepackt, sodass der Autopilot ein thermisches Ziel autonom umkreisen kann, ohne dass der Pilot manuell eingreifen muss.

5. Anwendungsmatrix: Auswahl von Auflösung, Bildwiederholrate & Objektivprofilen

Die Abstimmung der Kameraspezifikationen auf Ihre Einsatzumgebung verhindert unnötiges Nutzlastgewicht oder eine unzureichende optische Auflösung. Die folgende Matrix ordnet die wichtigsten Hardwareanforderungen gängigen Drohnen-Anwendungsfällen zu:

6. Vergleichstabelle für OEM-Komponenten und Beobachtungsgeräte

Entwicklungsteams kombinieren Onboard-Mikrosensormodule häufig mit handgeführten Beobachtungssystemen zur Bodenverifikation. Die nachstehende Tabelle vergleicht Embedded-Module mit robusten Feldsystemen von CAMCUDA:

Parameter / Spezifikation	Ungekühltes LWIR-Modul TC160-NF	Ura-Z-Serie Dual-Light-Fusions-Beobachter
Produkt-Formfaktor	Bare OEM-Core / Embedded-Modul	Autarkes, robustes Handbeobachtungsgerät
Visuelle Referenz
Thermal-Array-Auflösung	160 x 120 (insgesamt 19.200 Pixel)	640 x 512 (327.680 Pixel gesamt)
Pixel-Pitch	35 µm Referenz	12 µm
Spektralbereich	8 – 14 µm (LWIR)	8 – 14 µm (LWIR) + Restlicht-Optik für sichtbaren Bereich
Optische Konfiguration & FOV	Festoptik mit engem Sichtfeld (56° D / 45° H / 34° V)	35-mm-Objektiv mit manuellem Fokus (12,6° x 10,1° FOV)
Maximale Bildrate	Bis zu 25 FPS	Bildwiederholrate für Echtzeitbeobachtung
Betriebsspannung / Leistungsaufnahme	3,3 V DC (ca. 76–78 mW Leistungsaufnahme)	Integrierte Akku-Architektur
Host-Schnittstelle & Steckverbinder	SPI; 10-poliges FPC (0,5 mm Rastermaß-Referenz)	Direktanzeige-Okular / integrierte Aufzeichnung
Betriebstemperaturbereich	-20°C bis +85°C Referenz	-40°C bis +50°C
IP-Schutzart	Auf Modulebene (gehäuseabhängig)	Robustes IP66-Feldgehäuse
Gewicht & Abmessungen	Unter 10 g (ultrakompakte Bauform)	≤ 1,0 kg; ≤ 153 x 150 x 68 mm

7. Detaillierte Hardware-Aufschlüsselung: Embedded-Sensoren vs. Feldbeobachtungsgeräte

Embedded-Core: TC160-NF 160×120 ungekühltes LWIR-Wärmebildmodul

Die TC160-NF 160×120 LWIR-Modul ist ein ungekühlter Wärmebildkern, der speziell für die Embedded-Integration, Mikrogimbals und stromsparende IoT-Sensorpakete entwickelt wurde. Basierend auf einem 160 x 120 Focal Plane Array (19.200 aktive Pixel) mit einem Pixel-Pitch von 35 µm deckt er das standardmäßige LWIR-Spektrum von 8 µm bis 14 µm ab.

Der zentrale technische Vorteil liegt in der geringen Leistungsaufnahme: Er verbraucht lediglich ~76–78 mW bei 3,3 V DC. Diese minimale Wärmeentwicklung verhindert eine thermische Überhitzung (Thermal Soak) auf dicht bestückten Trägerplatinen, sodass keine schweren Kupfer-Kühlkörper oder aktiven Lüfter erforderlich sind. Der Sensor überträgt werksseitig kalibrierte thermische Daten über einen High-Speed-SPI-Bus über eine 10-polige FPC-Flachbandkabelschnittstelle (0,5 mm Pitch-Referenz) und lässt sich direkt an Mikrocontroller, Flight-Companion-Boards und Edge-Prozessoren anbinden. Seine feste Narrow-FOV-Optik ($56^\circ \text{ D} / 45^\circ \text{ H} / 34^\circ \text{ V}$) bietet eine konzentrierte Zielfokussierung für die industrielle Nahbereichsüberwachung, eingebettete Perimetersicherheit und autonome Kollisionsvermeidung. Spezielle USB-Entwicklungsboards sind ebenfalls erhältlich, um Treiber- und Anwendungstests auf dem Host-System zu beschleunigen.

Produktdetails & Preise anzeigen ➔

Feld-Bodenbeobachtungsgerät: Handgeführtes Dual-Light-Fusion-Wärmebild-Beobachtungsgerät der Ura-Z-Serie

Die Dual-Light-Fusion-Handbeobachtungsgerät der Ura-Z-Serie bietet ein robustes, hochauflösendes Tool für Bodenteams zur Validierung von Befunden aus Luftinspektionen. Es kombiniert einen ungekühlten 640 x 512-Wärmebildkern (12 µm Pixel-Pitch) mit einem optischen Restlichtkanal im sichtbaren Spektrum.

Ausgestattet mit einem 35-mm-Objektiv mit manuellem Fokus bietet das Ura-Z ein enges Sichtfeld von $12.6^\circ \times 10.1^\circ$ und liefert gestochen scharfe Details an Hochspannungsspleißen, Umspannwerksschaltern oder weit entfernten Suchzielen. Die Dual-Light-Fusion-Engine überlagert das Wärmebild mit sichtbaren Strukturkanten, was die Zielidentifikation in komplexen Umgebungen oder bei völliger Dunkelheit erleichtert. Konzipiert für den rauen Feldeinsatz verfügt das Gerät über ein IP66-zertifiziertes Gehäuse, arbeitet zuverlässig von -40°C bis +50°C und wiegt unter 1,0 kg (Abmessungen ≤ 153 x 150 x 68 mm). Es bietet Bodenteams eine verlässliche Möglichkeit, Warnmeldungen aus der Luft sofort vor Ort zu überprüfen, ohne schwere Diagnoseracks ins Feld transportieren zu müssen.

Produktdetails & Preise anzeigen ➔

8. Schritt-für-Schritt-OEM-Integration & RFQ-Checkliste

Wenn Sie ungekapselte Wärmebildkerne beschaffen oder kundenspezifische Payload-Lösungen für Drohnen entwickeln, beachten Sie diese Engineering-Checkliste, um häufige Fallstricke zu vermeiden. Für einen vollständigen Beschaffungsleitfaden lesen Sie unsere Wärmebildkamera-Lieferanten: OEM-RFQ-Checkliste.

• ⚙️ 1. Missionsprofil & Flugbereich definieren: Definieren Sie Ihren genauen Anwendungsfall (PV-Inspektion, SAR, Gebäudehüllenprüfung, Hindernisvermeidung) zusammen mit Ihrer typischen Flughöhe (AGL) und dem erforderlichen Sicherheitsabstand.
• ⚙️ 2. Ground Sample Distance (GSD) & Optikauswahl: Berechnen Sie Ihre Ziel-GSD (cm/Pixel), um zu bestimmen, ob ein 160×120-Array Ihre Anforderungen erfüllt oder ob Ihre Mission ein 640×512-Array mit Teleobjektiv-Optik erfordert.
• ⚙️ 3. Bustopologie & elektrische Schnittstellen: Wählen Sie den passenden Hardware-Bus für Ihre Host-Plattform – SPI für stromsparende MCUs, MIPI CSI-2 für Embedded-Linux-Companion-Computer oder USB UVC für schnelles Prototyping am Prüfstand.
• ⚙️ 4. Radiometrische Anforderungen: Entscheiden Sie, ob Ihre Software-Pipeline echte radiometrische Telemetrie pro Pixel mit aktiver Umgebungsdrift-Kompensation benötigt oder ob ein visueller 8-Bit-AGC-Stream ausreicht.
• ⚙️ 5. Mechanisches Layout & SWaP-C-Budgetierung: Setzen Sie strenge Grenzwerte für Modulmasse (unter 10 g für Mikro-Cores), Leistungsaufnahme (<80 mW), Versorgungsspannungsstabilität (saubere 3,3-V-DC-Schiene) und Gimbal-Balancierungsgrenzen.
• ⚙️ 6. Treiber-, SDK- & ROS-Unterstützung: Stellen Sie sicher, dass der Core Linux-V4L2-Kerneltreiber, C/C++-SDKs, Python-Bindings und ROS 2-Nodes für eine reibungslose Host-Integration enthält.
• ⚙️ 7. Lieferkette & Compliance: Überprüfen Sie Musterverfügbarkeit, Produktionsvorlaufzeiten, Exportklassifizierungen (ITAR/EAR) und NDAA-Compliance-Status frühzeitig im Entwicklungszyklus.
