Drohnen-Wärmebildtechnik: Der Inspektionsplan beginnt, bevor das Fluggerät den Koffer verlässt
Anwendungs-Workflow für UAV-Inspektionsteams
Drohnen-Wärmebildtechnik: Der Inspektionsplan beginnt, bevor das Fluggerät den Koffer verlässt

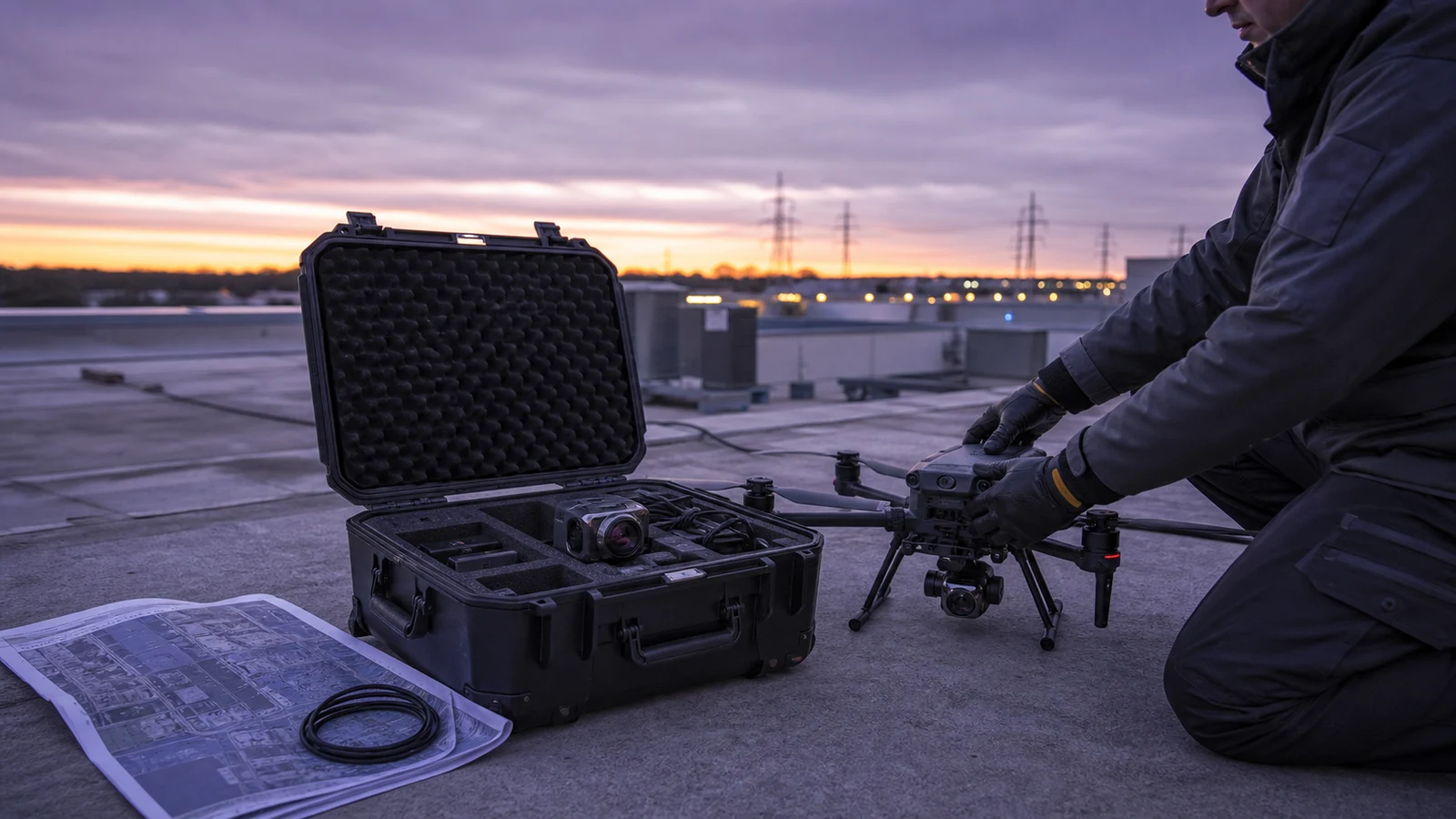

Um 5:40 Uhr morgens ist das Fluggerät neben einem Gewerbedach einsatzbereit montiert. Die Akkus sind vorgewärmt, die Luftraumprüfung ist abgeschlossen und der Operator hat ein klares Wärmebild. Dann stellt der Facility Manager die Frage, die niemand aufgeschrieben hat: Was genau gilt eigentlich als verwertbarer Nachweis?
Das ist der eigentliche Ausgangspunkt für die drohnenbasierte Wärmebildtechnik. Eine Payload kann ein ansprechendes Bild liefern und die Inspektion dennoch verfehlen, wenn das Team Zielobjekt, thermisches Zeitfenster, Blickgeometrie, aufgezeichnete Nachweise und Folgemaßnahmen nicht vor dem Start definiert hat.
Kurzantwort
Planen Sie eine drohnenbasierte Wärmebild -Mission rückwärts, ausgehend von der Entscheidung, die die Inspektion stützen muss. Definieren Sie den Zielzustand, die minimal erforderliche Objektdetaillierung, den erwarteten thermischen Kontrast, das Flugfenster, die Ansicht des Operators, gespeicherte Nachweise und den Verifikationsschritt am Boden. Vergleichen Sie erst danach Modulauflösung, Objektiv/FOV, Gewicht, Leistungsaufnahme, Schnittstellen und Beschaffungsdokumente. Das Camcuda HR21-L612-USB ist ein kompaktes, ungekühltes 640 × 512 LWIR-Modul für die OEM-Integration – doch das Modul ist nur ein Baustein dieser lückenlosen Nachweiskette.
Einsatzdiagramm für Drohnen-Thermalsicht: Beginnen Sie mit der Entscheidung
Der schnellste Weg zu überdimensionierten oder falsch spezifizierten Payloads ist, bei der Auflösung zu beginnen. Gehen Sie stattdessen von der Inspektionsentscheidung aus.
| Inspektionsentscheidung | Erforderliche Nachweise für das Team | Frage zur Nutzlast | Zu erfassende Feldeinschränkung |
|---|---|---|---|
| Welche Dachzonen erfordern eine Vor-Ort-Überprüfung? | Reproduzierbares Wärmemuster, verknüpft mit einem kartierten Dachbereich | Erhält das Objektiv/FOV ausreichend Zieldetails in der geplanten Flughöhe? | Zeitfenster, Wind, Oberflächenzustand, Routenüberlappung und Anlagenkarte |
| Welche elektrische Komponente erfordert eine genauere Inspektion? | Vergleichbare Ansichten ähnlicher Komponenten unter ähnlicher Last | Kann der Bediener einen konsistenten Winkel und Arbeitsabstand einhalten? | Lastzustand, Reflexionen, Sichtlinie, Sicherheitsbereich und Asset-ID |
| Wo sollte ein Außendiensttechniker als Nächstes prüfen? | Bild oder Clip mit Standort, Ausrichtung und einer eindeutigen Übergabenotiz | Wie wird der Wärmebild-Stream angezeigt, aufgezeichnet und exportiert? | Bedieneranzeige, Onboard-Aufnahme, Dateibenennung und Bodenzugriff |
| Kann der Arbeitsablauf im nächsten Monat wiederholt werden? | Dokumentierte Route und Aufnahmebedingungen, nicht nur ein markantes Einzelbild | Können dasselbe Modul und derselbe Integrationspfad konsistente Nachweise liefern? | Flughöhe, Geschwindigkeit, Winkel, Palette/Einstellungen, Wetter und Inspektionsfenster |
Darin liegt auch der Unterschied zwischen einer Kamerademonstration und einem Inspektionssystem. NVIDIAs aktueller Physical-AI-Ansatz begreift Sensorik, Edge-Processing und Handlungen als zusammenhängenden Workflow. Microns Beispiel zur industriellen Bildverarbeitung bringt es redaktionell ähnlich auf den Punkt: Ein Bild ist nur wertvoll, wenn es hilft, einen definierten Defekt zu lokalisieren und den Prozess voranzubringen. Für einen Camcuda-Käufer bedeutet dies, dass die Payload-Spezifikation bei der Entscheidung beginnen muss, die der thermische Nachweis unterstützen soll.
Definieren Sie eine verwertbare thermische Beobachtung, bevor Sie Hardware auswählen
Eine Wärmebildkamera erfasst Infrarotstrahlung, doch das resultierende Muster hängt maßgeblich von Zielobjekt, Oberflächeneigenschaften, Umgebung, Distanz, Optik und Blickwinkel ab. FLIRs Erläuterung zum Emissionsgrad ist nützlich, da es zeigt, warum unterschiedliche Oberflächen Temperaturen nicht identisch wiedergeben. Eine reflektierende Metallkomponente und ein beschichtetes Gehäuse können sich aus Gründen optisch völlig unterscheiden, die wenig mit dem gesuchten Fehler zu tun haben.
Formulieren Sie daher vor der Wahl des Moduls diesen einen Satz:
Wir müssen dieser Zielzustand von seine Vergleichsbedingung, bei diesem Arbeitsabstand, während dieses Einsatzfenstersunterscheiden und genügend Kontext sichern für diese Folgeentscheidung.
Dieser Satz erzwingt zielführende Diskussionen. Wenn das Ziel eine ausgedehnte Dachfläche ist, steht die Flächenabdeckung im Vordergrund. Wenn das Ziel ein kleiner Steckverbinder zwischen ähnlichen Komponenten ist, gewinnen Zielpixel und Ausrichtstabilität an Bedeutung. Handelt es sich bei der Mission um eine nächtliche Perimeterüberwachung, können der Ausgabepfad und die Arbeitsbelastung des Bedieners wichtiger sein als die radiometrische Analyse.
Der praktische Kompromiss liegt im Sichtfeld. Ein Weitwinkelobjektiv deckt pro Überflug mehr Fläche ab, doch ein kleines Ziel belegt bei gleichem Abstand weniger Pixel. Ein engeres Sichtfeld bringt mehr Pixel auf das Ziel, erhöht jedoch die Anzahl der Überflüge, die Anforderungen an die Ausrichtung und das Risiko, dass der Bediener den Überblick verliert. Es gibt keine Universallösung. Die richtige Antwort ergibt sich aus Zielgröße, Arbeitsabstand, Flugverhalten des Drohnensystems und den Anforderungen an die Nachweisführung.
Camcudas aktuelle Anwendungsseite für Drohnen-Wärmebildkameras ist der sitemap-gestützte Ausgangspunkt für den Kontext der luftgestützten Integration. Wenn der Befund aus der Luft von einem Techniker überprüft oder in eine feste Überwachungsaufgabe überführt werden soll, hilft die Anwendungsseite für Wärmebildtechnik im Außen- und Feldeinsatz dabei, diesen zweiten Schritt zu definieren.
Wo sich das HR21-L612-USB in ein Drohnen-Thermalsicht-System einfügt
CAMCUDAs aktuelles Featured WooCommerce-Produkt ist das HR21-L612-USB 640×512 ungekühltes LWIR-Wärmebildmodul. Es handelt sich um einen Core auf Modulebene für die OEM- und Payload-Integration, nicht um eine vollständige flugfertige Kamera. Dadurch eignet er sich für Teams, die die Kontrolle über Objektiv, Gehäuse, Host-Elektronik, Betrachtungspfad und Payload-Architektur behalten möchten.
| Modell | HR21-L612-USB |
|---|---|
| Detektor | Ungekühlter Vanadiumoxid-Infrarot-Focal-Plane-Detektor |
| Auflösung | 640 × 512 |
| Pixelabstand | 12 μm |
| Detektorbildrate | 50 Hz |
| Spektralbereich | 8–14 μm |
| NETD | ≤40 mK @ 25°C, F#1.0 |
| Versorgungsspannung | 5 V ±0,5 V |
| Typische Leistungsaufnahme | <1,2 W inklusive Erweiterungsboard |
| Digitalvideo | USB |
| Kommunikation | Serielle USB-Schnittstelle, 1 × RS-422 |
| Analoges Video | Analoger CVBS-Ausgang bei entsprechenden Konfigurationen; bei RFQ bestätigen |
| Abmessungen | 21 mm × 21 mm × 20,2 mm |
| Gewicht | <15 g |
| Betriebstemperatur | -40°C bis +85°C |
Für eine kompakte drohnenbasierte Wärmebild Payload bieten das Modulgewicht von unter 15 g und die typische Leistungsaufnahme von unter 1,2 W dem Integrator entsprechenden Handlungsspielraum. Sie beschreiben jedoch nicht die fertige Payload. Trägerelektronik, Objektiv, Gehäuse, Gimbal oder Festmontage, Verkabelung und Schwingungsdämpfung belasten weiterhin das Größen-, Gewichts- und Leistungsbudget des Fluggeräts.
Auch der 640 × 512-Detektor beantwortet die Reichweitenfrage nicht von allein. Objektiv/FOV und Zielgeometrie bestimmen, wie viele Pixel auf das relevante Merkmal entfallen. Der Einkauf sollte daher Zielgröße, voraussichtlichen Abstand und gewünschte Szenenbreite in der RFQ angeben, anstatt abstrakt zu fragen, ob „640 ausreichen“. Teams, die verwandte Formfaktoren vergleichen, können auch die sitemap-gestützte Kategorie der Wärmebildkerne.
Eine Inspektion vor der Morgendämmerung, bei der sich das nutzbare Zeitfenster schließt
Betrachten wir ein OEM-Team, das eine kompakte Payload für Dach- und Infrastrukturinspektionen vorbereitet. Das Fluggerät verfügt über eine begrenzte 5-V-Payload-Versorgungsschiene. Das Zielgewicht für den Thermalkern liegt unter 15 g, da Gehäuse, Halterung und Verkabelung noch Spielraum benötigen. Der Bediener verfügt über ein Live-Display, während das Entwicklungsteam aufgezeichnete Daten benötigt, die nach der Landung einer Asset-Karte zugeordnet werden können.
Das Team trifft vor Sonnenaufgang ein, da das gewünschte Wärmemuster durch die Sonneneinstrahlung und die damit verbundene Erwärmung der Oberfläche schwerer zu erkennen sein könnte. Das Fluggerät ist flugbereit, doch die Mission erfordert noch ihren eigenen Abnahmetest:
- Bestimmen Sie den Vergleichsbereich vor dem Start.
- Wählen Sie eine Route und Flughöhe, bei der das kleinste relevante Ziel im Bild groß genug bleibt.
- Dokumentieren Sie den Oberflächenzustand, das Wetter und das Zeitfenster.
- Erfassen Sie visuellen Kontext oder eine Anlagenreferenz, damit ein Techniker dieselbe Stelle wiederfinden kann.
- Legen Sie fest, ob eine vermutete Anomalie einen zweiten Überflug, eine Bodeninspektion oder eine spätere stationäre Überwachung auslöst.
Ein häufiger Fehler in der Praxis ist die Jagd nach der optisch eindrucksvollsten Farbpalette. Ein kontrastreiches Bild mag visuell überzeugend sein, kann jedoch verschleiern, ob das Ziel reproduzierbar, korrekt verortet oder mit benachbarten Anlagen vergleichbar ist. Das Team benötigt belastbare Nachweise für das morgendliche Briefing – nicht nur einen Screenshot, der heiß aussieht.
FLIRs Beispiel für luftgestützte Thermografie zeigt, warum Drohnen für unzugängliche Dächer, Photovoltaikanlagen, Gebäude und Arbeiten an Stromleitungen unverzichtbar sind. Die übertragbare Erkenntnis ist kein isolierter Anspruch an dieses CAMCUDA-Modul, sondern die Tatsache, dass das Fluggerät seinen Mehrwert dadurch erzielt, die Anlage zu erreichen und verwertbaren Inspektionskontext zu erfassen. Die Payload-Spezifikation muss dieses Ergebnis absichern.
Der Nachweispfad ist Teil der Drohnen-Thermalsicht
Ein Missionsdatenblatt sollte festlegen, wohin das Bild während des Fluges übertragen und was nach der Landung gespeichert wird. USB-Video kann ein praktischer Weg für Host-Erfassung und Entwicklung sein. RS-422 kann die Steuerungskommunikation in der aufgeführten HR21-Konfiguration unterstützen. Wenn das Fluggerät oder die Bodenstation auf analoge Übertragung, einen Legacy-Monitor oder eine nachgerüstete Videokette angewiesen ist, besprechen Sie ein analoger CVBS-Ausgang bei den entsprechenden Konfigurationen und bestätigen Sie dies während der Angebotsanfrage (RFQ).
Fordern Sie nicht jede Schnittstelle „für alle Fälle“ an. Das verschleiert meist die tatsächliche Architektur. Definieren Sie das Bediener-Display, den Onboard-Computer, das Aufzeichnungsziel, den Steuerpfad, Steckverbindereinschränkungen und zulässige Konvertierungsstufen. Ein direkter Pfad kann die Integrationskomplexität reduzieren; ein flexiblerer Pfad kann Analysen oder die Speicherung von Nachweisen besser unterstützen. Dieser Kompromiss gehört in das Systemdiagramm.
Dieselbe Disziplin gilt für den Flugbetrieb. Die FAA-Richtlinien für den Betrieb kleiner UAS erfordern eine Einarbeitung vor dem Flug, Inspektion, Beurteilung der Betriebsumgebung, Kommunikation der Crew-Rollen und funktionierende Steuerverbindungen. Die FAA AC 107-2-Richtlinie ist eine betriebliche Referenz, keine Wärmebildspezifikation. Nutzen Sie sie, um die Sicherheitsplanung des Fluggeräts übersichtlich zu halten, und fügen Sie dann ein separates Abnahmeblatt für Wärmebildmissionen bezüglich Ziel- und Nachweisqualität hinzu.
Für die Beschaffung in Nordamerika, Sicherheitsüberwachung, Versorgerinspektionen oder Industrieprogramme sollten Dokumentationsanforderungen im selben Gespräch geklärt werden. Camcuda kann eine NDAA-Erklärung auf Anfrage erhältlichbereitstellen. Käufer können zur Prüfung auch entsprechende Schnittstellenreferenzen, mechanische Zeichnungen, Produktspezifikationen sowie CE/RoHS-bezogene Dokumentation anfordern. Bestätigen Sie den genauen Umfang für die jeweilige Konfiguration, den Bestimmungsort und den Verwendungszweck während der RFQ.
Fünf Fehler, die eine Wärmebildinspektion bereits vor dem Start beeinträchtigen
- Auflösung beschaffen, bevor die Zielgeometrie definiert ist. Die Auflösung ist wichtig, aber Objektiv/FOV, Abstand, Winkel und Zielgröße bestimmen den nutzbaren Detailgrad.
- Das thermische Zeitfenster ignorieren. Wetter, Sonneneinstrahlung, Oberflächenzustand, Anlagenstatus und atmosphärische Einflüsse können verändern, was die Kamera sieht.
- Dramatische Farbpaletten als Abnahmekriterium nutzen. Ein visuell überzeugendes Bild ist nicht automatisch ein reproduzierbares oder korrekt interpretiertes Ergebnis.
- Die Live-Ansicht vom Dokumentationsplan trennen. Der Bediener sieht möglicherweise genug zum Steuern, während der gespeicherten Aufnahme der Standort- oder Vergleichskontext fehlt.
- Die Nachkontrolle am Boden undefiniert lassen. Eine Anomalie ohne Anlagen-ID, Kartenreferenz oder Folgemaßnahme bleibt ein interessantes Bild, anstatt als Eingabe für die Wartung zu dienen.
Einseitiges RFQ-Missionsblatt für Drohnen-Wärmebildtechnik
Senden Sie diese Informationen bereits mit der ersten Anfrage. Dies gibt der Technik und dem Einkauf eine gemeinsame Ausgangsbasis und verhindert, dass Missionsanforderungen durch allgemeine Spezifikationen ersetzt werden.
| Einsatzzweck | Anlagentyp, Inspektionsentscheidung und wer das Ergebnis nutzt |
|---|---|
| Ziel | Kleinstes relevantes Merkmal, erwarteter Kontrast, Vergleichsbedingung und Oberflächentyp |
| Geometrie | Arbeitsabstand oder Flughöhe, gewünschte Szenenbreite, Blickwinkel, Route und Stabilisierungsgrenzen |
| Umgebung | Zeitfenster, Umgebungsbedingungen, Wind, Niederschlagsgrenzen, Lastzustand der Anlage und Zugangsbeschränkungen |
| Nutzlastgrenzen | Masse, Bauraum, Versorgungsschiene, Montage, Gehäuse, Kabelführung und Vibrationsanforderungen |
| Datenpfad | Bedienerdisplay, Aufzeichnungsziel, Host-Board, USB/RS-422-Anforderungen und ob CVBS bestätigt werden soll |
| Nachweisführung | Einzelbild oder Video, Anlagen-/Standortkontext, Benennung, Wiederholungsüberflug-Regel und Verantwortlicher für die Nachflugprüfung |
| Dokumente | Datenblatt, Zeichnungen, Schnittstellenreferenzen, geltende Compliance-Dokumente und Anforderung einer NDAA-Erklärung |
Nutzen Sie Camcudas Support-Downloads und Support-FAQ bei der Vorbereitung des Formulars. Senden Sie den ausgefüllten Missionskontext anschließend über die Kontakt- und RFQ-Seite.
FAQ zur Drohnen-Wärmebildtechnik
Was bedeutet Drohnen-Wärmebildtechnik für einen OEM-Einkäufer?
Es bedeutet mehr, als nur einen Wärmebildsensor an einem Fluggerät zu montieren. Der Käufer definiert ein System, das verwertbare Wärmebilddetails auf einem Bediener-Display oder Aufzeichnungspfad darstellen muss – innerhalb der Fluggerätegrenzen und unter Einsatzbedingungen, welche die beabsichtigte Inspektionsentscheidung unterstützen.
Warum das Ziel vor der Wahl der Auflösung definieren?
Denn die entscheidende Frage ist, wie viele Pixel das kleinste relevante Ziel bei geplanter Entfernung und Sichtfeld abdecken. Die Detektorauflösung ist nur ein Faktor dieser Geometrie.
Erleichtert ein größeres Sichtfeld die Drohneninspektion?
Es verbessert die Flächenabdeckung und den Kontext, aber kleine Ziele belegen bei gleicher Entfernung weniger Pixel. Ein schmaleres Sichtfeld kann mehr Zieldetails erhalten, erfordert jedoch mehr Überflüge und eine präzisere Ausrichtung. Entscheiden Sie anhand der Mission, nicht nach allgemeinen Vorlieben.
Beweist ein farbiges Wärmebild, dass das Team einen Fehler gefunden hat?
Nein. Farbpalette und Level/Span-Einstellungen können Muster besser erkennbar machen, die Interpretation hängt jedoch weiterhin von Oberflächeneigenschaften, Reflexionen, Umgebung, Vergleichsbedingungen und der Inspektionsmethode ab. Betrachten Sie das Bild als Nachweis, der Kontext erfordert.
Wann ist USB bei einer Drohnen-Wärmebild-Nutzlast nützlich?
USB eignet sich für Host-Erfassung, Softwareentwicklung und Integrationen, bei denen ein Onboard-Computer oder ein nahegelegener Evaluierungs-Host den Stream verarbeitet. Prüfen Sie Host-Kompatibilität, Stromversorgung, Steckverbinder und die separate Anforderung an die Bedieneransicht.
Wann sollte ein Einkäufer nach dem analogen CVBS-Ausgang fragen?
Besprechen Sie dies, wenn die Nutzlast einen analogen Sender, ein älteres Display bzw. Aufnahmegerät, eine latenzarme Überwachungskette oder eine OEM-Nachrüstungsarchitektur verwendet. Camcuda bezeichnet dies präzise als analogen CVBS-Ausgang bei entsprechenden Konfigurationen; bestätigen Sie dies während der RFQ.
Was sollte zusammen mit einem Wärmebild gespeichert werden?
Halten Sie mindestens die Anlagen- oder Standortreferenz, Zeit, Route oder den Blickwinkel, relevante Umwelt- und Betriebsbedingungen sowie den Grund für die Aufnahme des Einzelbilds fest. Das genaue Nachweispaket hängt von der Inspektionsmethode und den Verfahren des Kunden ab.
Was sollte der Einkauf in Nordamerika anfordern?
Fordern Sie die genaue Produktspezifikation, mechanische und Schnittstellenreferenzen, Konfigurationsdetails, geltende kommerzielle Compliance-Dokumente sowie alle für das Programm erforderlichen Beschaffungsnachweise an. Camcuda kann auf Anfrage eine NDAA-Erklärung bereitstellen; bestätigen Sie den erforderlichen Dokumentenumfang während der RFQ.
Übermitteln Sie die Mission, nicht nur die Auflösung
Wenn Ihr Team drohnenbasierte Wärmebild in eine Inspektionsplattform integriert, prüfen Sie die HR21-L612-USB Produktseite und der Drohnen-Anwendungspfad. Senden Sie Camcuda anschließend Zielobjekt, Arbeitsabstand, Szenenbreite, Nutzlastgrenzen, Nachweispfad und Dokumentationsanforderungen. Dies bietet ausreichend Kontext, um Objektiv/FOV, Schnittstellen, Modulpassung und den passenden nächsten Entwicklungsschritt zu besprechen.
