الطائرات المسيرة الحرارية: عندما تكون مواصفات الحمولة في الواقع مسألة تتعلق بسير العمل الميداني
مذكرة سير العمل الميداني لمشتري حمولات الطائرات بدون طيار (UAV)

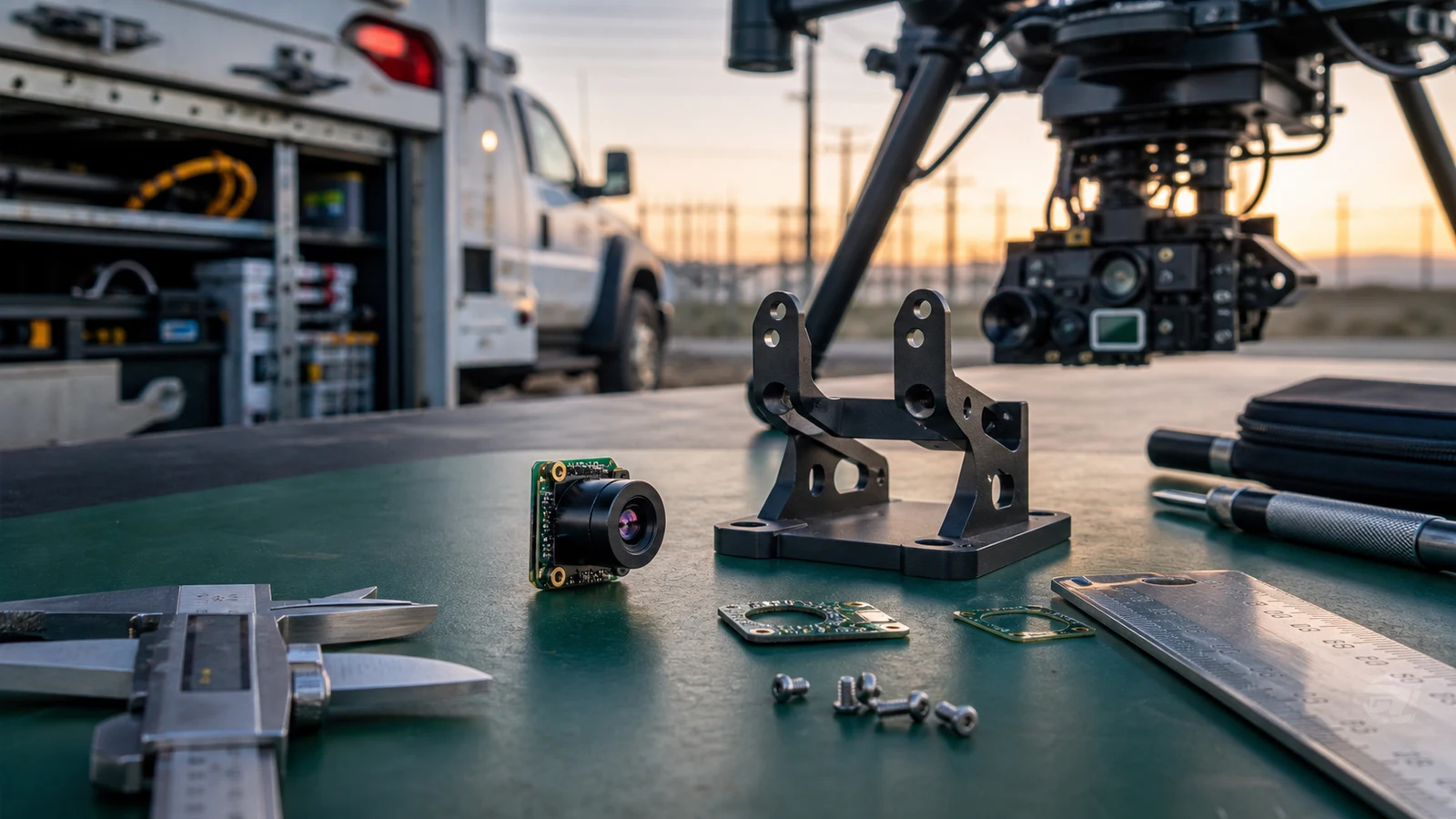

الطائرات المسيرة الحرارية: عندما تكون مواصفات الحمولة في الواقع مسألة تتعلق بسير العمل الميداني
النقاش الأول حول الطائرات بدون طيار الحرارية غالبًا ما يحدث بجانب شاحنة الصيانة، وليس في غرفة اجتماعات. يريد الطيار صورة نقية. ويريد مسؤول الفحص معرفة ما إذا كان بالإمكان اكتشاف وصلة ساخنة، أو تسرب في السقف، أو أثر حيوان، أو حدث على المحيط الأمني قبل تحرك الطاقم. بينما تطلب إدارة المشتريات عرض أسعار قبل أن يحدد الفريق الهندسي مسار الفيديو، أو وزن الحمولة، أو المستندات، أو قيود النظام المضيف.
هنا يبدأ طلب عرض الأسعار (RFQ) للحمولة الحرارية في الانحراف عن مساره. يطلب المشتري طائرة بدون طيار حرارية، لكن السؤال الحقيقي هو ما إذا كانت الوحدة، والطائرة، وشاشة المشغل، ومسار التسجيل، والتقرير الميداني قادرة جميعها على التوافق مع سير العمل نفسه. كتبت Camcuda هذا المقال لشركات تكامل الطائرات بدون طيار (UAV)، وفرق الفحص، ومديري التوريد الذين يحتاجون إلى مناقشة فنية حول وحدات LWIR المدمجة قبل دفع ثمن العينات.
إجابة سريعة
بالنسبة لـ الطائرات بدون طيار الحرارية، حدد سير العمل الميداني قبل مقارنة أجزاء الحمولة. تأكد من مسافة المهمة، وحجم الهدف، ووقت الطيران، وميزانية وزن حمولة الطائرة، ومسار رؤية المشغل، ومسار التسجيل، والواجهة، والمستندات، وتوقعات الدعم الفني. للحصول على مسار حمولة OEM مدمج، توفر وحدة HR21-L612-USB المميزة من Camcuda للمشترين خيار LWIR غير مبرد بدقة 640 x 512 مع تباعد بكسلي 12 um، ومعدل إطارات للكاشف يبلغ 50 Hz، ووزن وحدة <15 g، وأبعاد 21 mm x 21 mm x 20.2 mm، وفيديو USB، واتصال تسلسلي عبر USB، وRS-422، ومخرج تناظري CVBS في التكوينات المناسبة. يرجى تأكيد متطلبات CVBS وإفادة NDAA أثناء تقديم طلب عرض الأسعار (RFQ).
ينبغي تحديد مواصفات طائرات الدرون الحرارية انطلاقاً من سير العمل الميداني وبشكل عكسي
برامج الطائرات بدون طيار هي برامج تشغيلية قبل أن تكون قوائم أجهزة. إن موارد أنظمة الطائرات بدون طيار للسلامة العامة (Public Safety UAS) الخاصة بإدارة الطيران الفيدرالية (FAA) كُتبت للهيئات التي يجب أن تفهم العمليات الآمنة للطائرات بدون طيار وسلطتها التنظيمية، وهو ما يعد تذكيرًا مفيدًا للفرق التجارية أيضًا: لا تكون الحمولة الحرارية مفيدة إلا عندما يكون المشغل وقواعد المهمة والقرارات الميدانية واضحة تمامًا.
تغطية SIRAS من Teledyne FLIR لطالما أطّرت استخدام الطائرات بدون طيار الحرارية الاحترافية في مجالات السلامة العامة، وفحص المرافق، ومكافحة الحرائق، والبحث والإنقاذ، والفحص الصناعي. هذا التأطير السوقي مفيد، لكن لا يزال يتعين على مشتري Camcuda ترجمته إلى طلب عرض أسعار (RFQ) على مستوى المكونات. ماذا سيرى المشغل؟ ما مدى سرعة وصول الفيديو؟ هل الصورة الحرارية مخصصة للملاحة الحية، أم للبحث عن الأعطال، أم للتوثيق، أم للتحليل اللاحق؟ هل تتطلب الحمولة وحدة مدمجة أم رأس كاميرا مكتمل؟
أفضل طلب عرض أسعار (RFQ) لـ الطائرات بدون طيار الحرارية يبدأ عادةً بجملة ميدانية واحدة: "يحتاج الطاقم إلى فحص هذا الأصل، على هذه المسافة، من هذه الطائرة، في ظل قيود العرض والتوثيق هذه." كل شيء آخر يصبح أسهل بعد ذلك.
خمسة أسئلة عملية قبل تقديم طلب عروض أسعار (RFQ) لحمولات طائرات الدرون الحرارية
1. ما هو القرار الذي يجب على الطيار أو المفتش اتخاذه مباشرة على الهواء؟
لا تتطلب رحلة البحث المباشر، وجولة فحص المرافق، وسير عمل رسم الخرائط نفس السلوك الحراري. قد يحتاج أحد المشغلين إلى بث تناظري منخفض زمن الوصول للحفاظ على توسط الهدف في الشاشة. وقد يحتاج مشغل آخر إلى فيديو عبر USB متصل بمعالج لتسجيل اللقطات، أو تراكب البيانات، أو المراجعة بعد الرحلة. بينما قد يحتاج فريق ثالث فقط إلى تفاصيل حرارية كافية لتحديد وجهة الفني التالية.
تغطية NVIDIA الحديثة للذكاء الاصطناعي المادي والمحاكاة مفيدة كنموذج عمل، وليست كادعاء لمنتجات Camcuda: أنظمة الرؤية الحديثة هي سلاسل متكاملة من أجهزة الاستشعار، والحوسبة الطرفية، والمحاكاة، وملاحظات المشغل، والقيود الواقعية. بالنسبة لـ الطائرات بدون طيار الحرارية، فإن الوحدة الحرارية هي حلقة واحدة فقط في تلك السلسلة.
2. هل يتم التعامل مع كتلة الحمولة كحد أقصى فعلي؟
كتلة الحمولة ليست مجرد رقم في جدول؛ فهي تؤثر على تصميم الحوامل، والاهتزازات، وتوازن الطائرة، ووقت الطيران، وما إذا كان بإمكان فريق الحمولة الحفاظ على النواة الحرارية، والعدسة، ولوحة المعالج، والكابل، والهيكل الخارجي، والمثبتات ضمن هيكل عملي مدمج. تم تحديد مواصفات وحدة HR21-L612-USB نفسها بوزن <15 g وأبعاد 21 mm x 21 mm x 20.2 mm، مما يمنح المهندسين نقطة انطلاق مدمجة. ومع ذلك، تظل الحمولة الكاملة معتمدة على العدسة، والهيكل، والكابل، ومخمدات الاهتزاز، وحامل التثبيت على الطائرة.
3. ما هو مسار الفيديو الذي سيستخدمه المشغّل فعلياً؟
قد يكون فيديو USB مناسبًا للحمولة التي تعتمد على معالج. وقد يكون RS-422 مهمًا للتحكم. كما يمكن أن يكون المخرج التناظري CVBS في التكوينات المناسبة ضروريًا عندما تتطلب الطائرة أو جهاز الإرسال أو المسجل أو شاشة العرض الأرضية بثًا تناظريًا بسيطًا ومنخفض زمن الوصول. لا تترك هذه التفاصيل إلى ما بعد طلب العينات؛ اسأل عما إذا كانت الحمولة تحتاج إلى USB، أو CVBS، أو كليهما، أو مسار إخراج مدمج آخر، وقم بتأكيد ذلك أثناء تقديم طلب عرض الأسعار (RFQ).
4. ما هي المستندات التي يحتاجها قسم المشتريات قبل شحن العينة؟
غالبًا ما يحتاج مشترو الفحص في أمريكا الشمالية والجهات شبه الحكومية إلى ما هو أكثر من مجرد سعر. يمكن لـ Camcuda تقديم إفادة NDAA عند الطلب، ويمكن للمشترين طلب المواد المتعلقة بـ CE/RoHS، ومراجع الواجهات، والرسومات الميكانيكية، ومواصفات المنتج، وتفاصيل التكوين حيثما ينطبق ذلك. لا تعتمد الأهلية بناءً على فقرة في مقال؛ بل أكد مجموعة المستندات الدقيقة أثناء تقديم طلب عرض الأسعار (RFQ).
5. من يمتلك الحمولة بعد أول عرض توضيحي ميداني؟
سيناريو الفشل المحتمل بسيط: يبدو العرض التوضيحي الأول جيدًا، ثم يكتشف الفريق الهندسي أنه لا يمكن تكرار مسار التسجيل، أو اتجاه الموصل، أو نافذة الهيكل في الإنتاج التسلسلي. يحدد أفضل طلب عرض أسعار (RFQ) للحمولة الجهة المسؤولة بعد مرحلة العرض التوضيحي: هل هي شركة تكامل الطائرات بدون طيار (UAV)، أم مدير فحص المرافق، أم مهندس روبوتات، أم موزع يبني مجموعات قابلة للتكرار؟
مخطط اختيار طائرات الدرون الحرارية: تحويل سير العمل إلى متطلبات للوحدات
| سؤال حول سير العمل | ما يجب تحديده قبل طلب عرض الأسعار (RFQ) | سبب الأهمية |
|---|---|---|
| عرض مباشر أم تحليل لاحق؟ | شاشة المشغل، جهاز التسجيل، المعالج، حد التسامح مع زمن الانتقال | يمنع التغييرات المتأخرة في USB/CVBS/مسار الفيديو |
| حد حجم الحمولة؟ | الوحدة، العدسة، الغلاف، الكابل، الحامل، هامش التخميد | يحافظ على توازن الطائرة وواقعية أبعاد الهيكل |
| الهدف والمسافة؟ | نوع الأصل، مسافة العمل، FOV، التباين الحراري | يربط الدقة والبصريات بمتطلبات المهمة |
| التكامل مع النظام المضيف؟ | فيديو USB، ومنفذ تسلسلي USB، وRS-422، وCVBS في التكوينات المطبقة | يتيح للفريق الهندسي التحقق من المسار الكهربائي مبكراً |
| منطقة الشراء؟ | طلب بيان NDAA، وثائق الامتثال، سوق الوجهة | يتجنب المفاجآت المتعلقة بالوثائق بعد اختيار المورد |
| تسليم الدعم؟ | صحيفة البيانات، المخطط، ملاحظات الواجهة، كمية العينات، متطلبات البرامج الثابتة | يجعل طلب العينات قابلاً للتكرار |
أين يتناسب HR21-L612-USB مع مهام حمولات طائرات الدرون الحرارية
في هذا المقال، تستخدم Camcuda وحدة التصوير الحراري LWIR غير المبردة HR21-L612-USB بدقة 640×512 كنقطة تركيز وحيدة للمنتج المميز لأنها تتطابق مع الغرض من حمولة الطائرات بدون طيار (UAV) بشكل أفضل من TC160-NF. تُعد HR21 نواة تصوير حراري على مستوى الوحدة، وليست حمولة كاملة جاهزة للطيران. وهذا التمييز بالغ الأهمية؛ فهي توفر لجهة التكامل مسار إدخال حراري مدمج، في حين يظل حامل الطائرة، والغلاف، ونافذة العدسة، والمعالج، ومسار الكابلات، ومسار التسجيل، وأعمال التأهيل جزءاً من تصميم المشتري.
| طراز المنتج | HR21-L612-USB |
|---|---|
| نوع الكاشف | كاشف مصفوفة المستوى البؤري بالأشعة تحت الحمراء غير المبرد من أكسيد الفاناديوم |
| الدقة | 640 x 512 |
| تباعد البكسل | 12 um |
| المدى الطيفي | 8-14 um |
| معدل إطارات الكاشف | 50 Hz |
| NETD | ≤40 mK عند 25 deg C، F#1.0 |
| فيديو رقمي | USB |
| الاتصال | منفذ تسلسلي USB، 1 x RS-422 |
| فيديو تماثلي | CVBS مدعوم في التكوينات المحددة؛ يُرجى التأكيد أثناء طلب عرض الأسعار (RFQ) |
| جهد الإمداد | 5 V +/-0.5 V |
| استهلاك الطاقة النموذجي | <1.2 W عند 25 deg C، بما في ذلك لوحة التوسيع |
| وزن الوحدة | <15 g |
| الأبعاد | 21 mm x 21 mm x 20.2 mm |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
المشترون الذين يقارنون أنوية التصوير الحراري و الوحدات الحرارية المدعومة بخريطة موقع Camcuda يجب الاحتفاظ بجدول المنتجات قريباً من ملاحظات المهمة الفعلية. إذا كانت المهمة عبارة عن مسار فحص بطائرة بدون طيار، فاستخدم صفحة تطبيق كاميرات المراقبة الحرارية للطائرات بدون طيار كمحطة تخطيط داخلية تالية. وإذا كانت مناقشة الوحدة نفسها تتناول دوريات الموقع، أو المراقبة الثابتة، أو مهام شاحنات الخدمة، أو الفحص الخارجي، فإن صفحة التصوير الحراري الميداني الخارجي يكون وثيق الصلة أيضاً.
حالة تطبيقية: فحص ساحة مرافق خدمية قبل شروق الشمس
يستعد مقاول مرافق عامة لإجراء فحص قصير قبل شروق الشمس حول محطة فرعية مسوّرة وخط هوائي قريب. تم اختيار الطائرة بالفعل، ويبقى السؤال المطروح هو الحمولة الحرارية. يريد الطيار عرضاً مباشراً ومستقراً، ويريد قائد الفحص تفاصيل حرارية كافية لتحديد ما إذا كان ينبغي للفريق دخول الموقع، بينما يطلب قسم المشتريات عرض أسعار من المورد بحلول يوم الجمعة.
ينص طلب عروض الأسعار (RFQ) الضعيف على: "يرجى تقديم عرض أسعار لطائرات بدون طيار حرارية". بينما ينص طلب عروض الأسعار الأقوى على: "نحتاج إلى مسار وحدة LWIR مدمجة بدقة 640 × 512 لحمولة UAV صغيرة، مع عرض مباشر للمشغّل، وإمكانية إخراج تناظري CVBS لجهاز إرسال فيديو حالي، ومراجعة فيديو عبر USB لمسار المعالج، ومراجعة تحكم RS-422، ورسم ميكانيكي، ومراجع الواجهات، وبيان الامتثال لـ NDAA متاح عند الطلب لمشتريات أمريكا الشمالية".
لا يضمن طلب عروض الأسعار الثاني هذا المنتج النهائي، بل يقدم أمراً أكثر فائدة: فهو يتيح لـ Camcuda التحقق مما إذا كان HR21-L612-USB نقطة انطلاق منطقية، وتحديد تفاصيل التكوين التي يجب تأكيدها قبل طلب عينة.
أخطاء شائعة يقع فيها المشترون عند تحديد مواصفات طائرات الدرون الحرارية
- شراء الطائرة أولاً والاستفسار عن ملاءمة الحمولة لاحقاً. اترك حيزاً للكتلة وحامل التثبيت والعدسة والكابلات في مخطط الطائرة.
- التعامل مع CVBS كخانة اختيار عامة. يعتمد إخراج CVBS التناظري على التكوين. يرجى تأكيده أثناء طلب عرض الأسعار (RFQ) بالتوافق مع جهاز الإرسال المضيف أو المسجل أو شاشة العرض.
- المقارنة بناءً على الدقة فقط. تساعد الدقة العالية، لكن الأداء الميداني يعتمد أيضًا على البصريات، والتباين الحراري، ومعالجة الصور، وسير عمل المشغل، وجودة التكامل.
- تأجيل طلب الوثائق حتى مرحلة الشراء. اطلب أوراق البيانات، والرسومات، ومراجع الواجهات، ومستندات الامتثال، ومدى توفر بيان NDAA في مرحلة مبكرة.
- توقع أن تعمل الوحدة كحمولة نهائية جاهزة. إن HR21 عبارة عن نواة مدمجة على مستوى الوحدة (Module). وتظل الحمولة النهائية مشروع تكامل.
قائمة تحقق طلب عروض الأسعار (RFQ) لمشتري حمولات طائرات الدرون الحرارية
- نوع المهمة: فحص المرافق، أو فحص الأسطح/الطاقة الشمسية، أو الدوريات الخارجية، أو مهام البحث، أو المراقبة الصناعية، أو الزراعة، أو أي حالة استخدام تجارية أخرى.
- طراز الطائرة، وميزانية كتلة الحمولة، وحجم الحمولة، ومفهوم حامل التثبيت، ومسار الكابلات، ومستويات الاهتزاز المتوقعة.
- نوع الهدف، ومسافة العمل، ومجال الرؤية (FOV) المطلوب، والتفاصيل الحرارية المطلوبة، وما إذا كانت البيانات الإشعاعية (Radiometric) أو الملاحظة البصرية متوقعة.
- مسار الفيديو: USB، أو إخراج CVBS التناظري في التكوينات المطبقة، أو جهاز التسجيل، أو جهاز الإرسال، أو المعالج، أو شاشة العرض الأرضية.
- مسار التحكم: اتصال USB تسلسلي، أو RS-422، أو متطلبات اتصال المضيف الأخرى.
- السوق المستهدف والوثائق المطلوبة، بما في ذلك توفر بيان NDAA عند الاقتضاء.
- كمية النماذج الأولية، وتقدير الحجم السنوي، واحتياجات لوحة التقييم، وتوقعات البرامج/حزمة تطوير البرمجيات (SDK)، والجدول الزمني.
- رابط أو رسم لحجرة الحمولة الحالية، أو المحور (Gimbal)، أو الغلاف، أو اللوحة المضيفة إن وُجد.
أرسل سير العمل، وليس الكلمة المفتاحية فحسب
إذا كان فريقك يقيّم الطائرات بدون طيار الحرارية، فأرسل إلى Camcuda تفاصيل المهمة، وقيود الطائرة، ومسار الفيديو، ومتطلبات الوثائق قبل طلب التسعير النهائي. ابدأ بـ صفحة وحدة HR21-L612-USB، وراجع منطقة التنزيلات و الأسئلة الشائعة، ثم اتصل بـ Camcuda لتقديم طلب عروض أسعار (RFQ) هندسي. وإذا كان الفيديو التناظري جزءاً من الحمولة، يُرجى أيضاً مراجعة مقال تكامل وحدة الكاميرا الحرارية CVBS.
الأسئلة الشائعة حول طائرات الدرون الحرارية ووحدات حمولة LWIR المدمجة
هل طائرات الدرون الحرارية هي نفسها طائرات الدرون المزودة بوحدة حرارية مدمجة؟
لا. يمكن أن تعني الطائرات الحرارية بدون طيار طائرات كاملة، أو حمولات مكتملة، أو مشاريع تكامل لمصنعي المعدات الأصلية (OEM). وتعد HR21-L612-USB وحدة حرارية مدمجة لتكامل الحمولات، وليست طائرة كاملة جاهزة للطيران بدون طيار.
لماذا يُعد HR21-L612-USB هو المنتج المميز الذي تم التركيز عليه هنا؟
تستهدف الكلمة المفتاحية حمولات الطائرات بدون طيار (UAV). وتلبي HR21 هذا الغرض بدقة 640 × 512 LWIR، وحجم مدمج يبلغ 21 مم × 21 مم × 20.2 مم، ووزن وحدة أقل من 15 جم، مع دعم فيديو USB، وRS-422، وCVBS في التكوينات القابلة للتطبيق.
هل ينبغي أن يتضمن طلب عروض الأسعار (RFQ) لطائرات الدرون الحرارية واجهة CVBS؟
اطلب CVBS عندما تستخدم الحمولة جهاز إرسال تماثلياً، أو شاشة عرض قديمة، أو جهاز تسجيل، أو مسار مراقبة منخفض زمن الوصول. استخدم صياغة دقيقة: يتوفر الخرج التماثلي CVBS في التكوينات القابلة للتطبيق ويجب تأكيده أثناء طلب عروض الأسعار (RFQ).
هل يُعد فيديو USB كافياً لحمولة حرارية لطائرات UAV؟
يمكن أن يكون ذلك كافياً عندما تستخدم الحمولة مساراً رقمياً يعتمد على المعالج. وقد لا يكون كافياً عندما تتطلب الطائرة أو المحطة الأرضية فيديو تماثلياً. حدد شاشة المشغل ومسار التسجيل قبل اختيار الواجهة.
ما هي المستندات التي يجب على المشترين في أمريكا الشمالية طلبها؟
اطلب مواصفات المنتج، والرسومات الميكانيكية، ومراجع الواجهات، والمواد المتعلقة بالامتثال حيثما ينطبق ذلك، وتوافر بيان NDAA. وتعتمد الملاءمة النهائية على تكوين المنتج، وسوق الوجهة، والاستخدام المقصود.
هل يمكن لوحدة تصوير حراري واحدة دعم كل من الإخراج الرقمي والإخراج التناظري؟
يمكن لبعض تكوينات وحدات Camcuda دعم المسارات الرقمية والخرج التماثلي CVBS، ولكن التوفر يعتمد على المنتج الدقيق، والتكوين، والبرامج الثابتة (firmware)، والنظام المضيف. أكد ذلك أثناء طلب عروض الأسعار (RFQ) بدلاً من افتراضه بناءً على مقال عام.
ما هو الخطأ الأكثر شيوعاً في تحديد مواصفات الحمولة؟
الخطأ الشائع هو طلب السعر قبل تحديد سير العمل الميداني. فبدون معرفة مسافة المهمة، وكتلة الحمولة، ومسار العرض، ومسار التسجيل، واحتياجات التوثيق، قد يبدو عرضا أسعار متشابهين بينما يعالجان مشكلات مختلفة.
كيف يؤثر سياق الذكاء الاصطناعي الطرفي على طائرات التصوير الحراري بدون طيار؟
تكمن أهمية الذكاء الاصطناعي الطرفي (Edge AI) عندما يتعين معالجة بيانات الصور الحرارية بالقرب من الطائرة أو الأصل الميداني بدلاً من مجرد مراجعتها لاحقاً. سياق الذكاء الاصطناعي الطرفي من Micron يسلط الضوء على سبب كون نقل البيانات والمعالجة المحلية جزءاً من تخطيط النظام، ولكن يجب تصميم مسار معالجة الذكاء الاصطناعي الدقيق بواسطة جهة التكامل.
هل يمكن استخدام HR21 في التصوير الحراري الميداني الخارجي خارج نطاق الطائرات بدون طيار؟
يمكن مراجعتها لمشاريع التصوير الحراري المدمجة الخارجية ومشاريع مصنعي المعدات الأصلية (OEM)، ولكن التوافق النهائي يعتمد على الهيكل، والعدسة، وواجهة المضيف، والطاقة، والحماية البيئية، والتوثيق. بالنسبة لسيناريوهات المراقبة الميدانية، راجع صفحة التطبيقات الميدانية الخارجية وأكد التفاصيل مع Camcuda.
