نواة الكاميرا الحرارية المصغرة المتصلة بالشبكة: 3 قرارات تشغيل موثوقة قبل تجميد تصميم اللوحة المضيفة
مذكرة هندسية للاستشعار الحراري المدمج
نواة الكاميرا الحرارية المصغرة المتصلة بالشبكة: 3 قرارات تشغيل موثوقة قبل تجميد تصميم اللوحة المضيفة

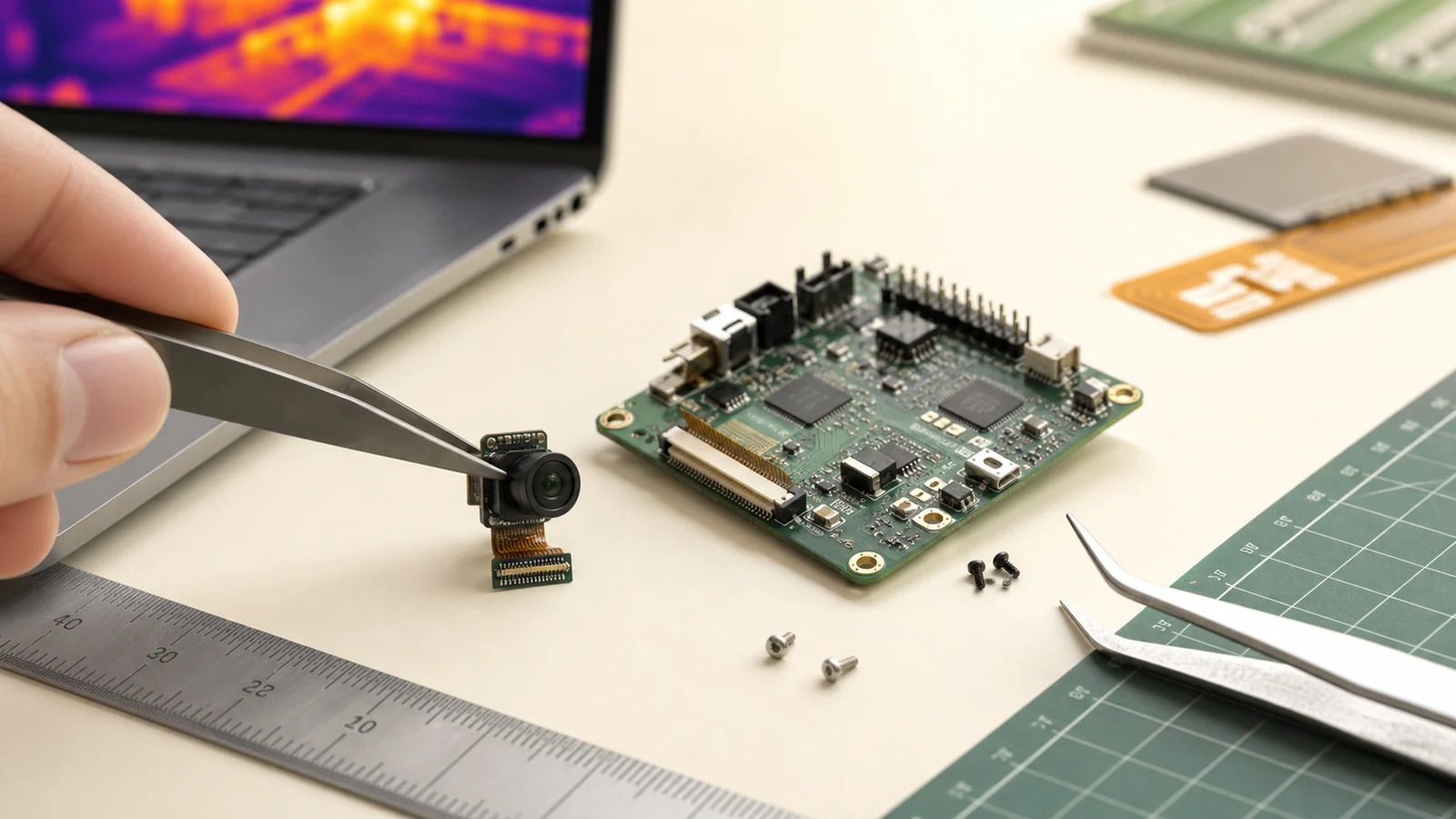

تبدو الموافقة على نواة كاميرا حرارية مصغرة متصلة أمراً سهلاً عندما تكون الأسئلة الوحيدة المطروحة هي السعر والمهلة الزمنية للعينات. لكن اللحظة الأكثر صعوبة تأتي بعد أسبوعين، عندما يكون تصميم اللوحة المضيفة قد شارف على الاعتماد النهائي، ويسأل أحدهم عما إذا كان قد تم التحقق من اتجاه FPC ومسار SPI والبصريات ونافذة الهيكل ومطابقتها للمنتج الفعلي.
إجابة سريعة
بالنسبة لمعظم فرق مصنعي المعدات الأصلية (OEM)، يجب تقييم نواة الكاميرا الحرارية المصغرة المتصلة كمكون استشعار وليس ككاميرا نهائية. ابدأ بواجهة المضيف ومجال الرؤية وميزانية استهلاك الطاقة وحزمة الوثائق الفنية قبل اعتماد تصميم الهيكل أو لوحة PCB. تعد وحدة TC160-NF المميزة من Camcuda خياراً مدمجاً غير مبرد بتقنية LWIR وبدقة 160 x 120 لمشاريع الاستشعار المدمج التي يمكنها الاستفادة من التكامل مع المضيف عبر SPI، والتغذية بجهد 3.3 V، والتشغيل منخفض الطاقة، والمخرجات الحرارية المعايرة في المصنع.
أين تتعثر عادةً مشاريع نوى كاميرات التصوير الحراري المصغرة المتصلة
لا يحدث الخطأ الشائع عادةً بشكل دراماتيكي؛ حيث يطلب مدير المنتج أصغر وحدة يمكنها توفير بيانات التواجد الحراري، ويوفر المهندس مساحة لموصل، بينما تطلب المشتريات أقل سعر للعينات. بعد ذلك، وعند الاقتراب من الاعتماد النهائي للتجميع الميكانيكي، يكتشف الفريق أن مجال الرؤية غير مناسب لمسافة العمل، أو أن وحدة MCU المضيفة لا تستطيع استيعاب مسار البيانات بسلاسة، أو أن حزمة وثائق المورد لا تجيب عن أسئلة تشغيل اللوحة.
ولهذا السبب يبدأ هذا المقال حول نواة الكاميرا الحرارية المصغرة المتصلة بقرارات بدء التشغيل بدلاً من تقديم تعريف عام. تحث إرشادات المحتوى المفيد من Google Search Central الناشرين على توضيح هوية منشئ المحتوى وكيفية إنشائه وسبب وجوده. وبروح مماثلة، كُتبت هذه المذكرة لسبب عملي واحد: مساعدة مشتري OEM على إرسال طلب فني أفضل قبل إنفاق الميزانية على عينة غير مناسبة.
يتجه سوق الرؤية الصناعية الأوسع نحو التحليل عند الحافة (Edge)، والفحص الآلي، والاستشعار المحلي. غالباً ما تصيغ منشورات الذكاء الاصطناعي الصناعي من NVIDIA الرؤية كجزء من نظام تشغيل كامل، بينما تؤكد شروحات الرؤية الحاسوبية من Micron على تدفق البيانات والقيود على مستوى الجهاز. وتكتسب هذه الأنماط أهمية هنا لأن النواة الحرارية لا تصبح مفيدة إلا عندما تتلاءم مع طاقة المنتج المضيف ومعالجه وهيكله ومنطق اتخاذ القرار لديه.
مخطط اختيار نوى كاميرات التصوير الحراري المصغرة المتصلة لمراجعات التصميم المبكرة
استخدم هذا المخطط قبل اعتماد لوحة PCB المضيفة أو نافذة الهيكل أو واجهة البرمجيات نهائياً. فهو يحول المحادثة الأولى حول العينة إلى مجموعة من الفحوصات الهندسية التي يمكن تأكيدها أثناء طلب عرض السعر (RFQ).
| القرار | ما يجب تأكيده | لماذا يُعد هذا الأمر مهمًا قبل طلب العينات |
|---|---|---|
| واجهة المضيف | مسار SPI، موصل FPC، ملاحظات التوقيت، متطلبات لوحة التقييم | يمكن للوحدة الصغيرة كهربائيًا أن تؤخر تطوير البرامج الثابتة إذا تم افتراض مسار المضيف في وقت متأخر جدًا. |
| هندسة المشهد | مسافة العمل، حجم الهدف، مجال الرؤية، نافذة الغلاف | تفشل منتجات التواجد الحراري، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والمنتجات الأمنية المدمجة بصمت عندما يتم اختيار مجال الرؤية (FOV) بناءً على مواصفات الكتالوج بدلاً من المشهد الفعلي. |
| الطاقة والحرارة | خط تغذية 3.3 V، ميزانية الطاقة، حرارة اللوحة المحلية، دورة التشغيل | يساعد التشغيل منخفض الطاقة، ولكن منظمات الجهد أو الشاشات أو المعالجات المجاورة قد تؤثر على السلوك الحراري على مستوى الغلاف. |
| فائدة البيانات | الدقة، معدل الإطارات، مخرجات المعايرة، خطة معالجة المضيف | قد تكون دقة 160 x 120 كافية للاستشعار، ولكن يجب أن تتوافق مع الحدث الذي يحتاج المنتج إلى اكتشافه. |
| الوثائق | الرسم الميكانيكي، مرجع الواجهة، دعم العينات، وثائق الامتثال | يمكن للمشتريات الموافقة على العينة بشكل أسرع عندما تكون الاستفسارات الهندسية مرفقة بالفعل بطلب عرض الأسعار (RFQ). |
معلمات منتج TC160-NF للاستخدام في التقييم الأولي
المنتج المميز الحالي لشركة Camcuda على WooCommerce هو وحدة التصوير الحراري غير المبردة TC160-NF بدقة 160×120 بموجات LWIR. وهو خيار ملائم وعملي عندما يحتاج المشروع إلى استشعار حراري مدمج بدلاً من حمولة تصوير كاملة من فئة 640. تعامل مع القيم الواردة أدناه كجدول مراجعة أولية، وتأكد من العدسة النهائية والرسومات التخطيطية والموصل والوثائق والكمية والتوفر أثناء طلب عرض السعر (RFQ).
| طراز المنتج | TC160-NF |
|---|---|
| مرجع SKU | MI1602M5S |
| فئة الكاشف | وحدة تصوير حراري LWIR غير مبردة |
| الدقة | 160 x 120 |
| المدى الطيفي | 8-14 um |
| معدل الإطارات | حتى 25 FPS |
| مجال الرؤية | 56 / 45 / 34 deg بترتيب D/H/V |
| جهد الإمداد | 3.3 V |
| استهلاك الطاقة | تشغيل منخفض الطاقة، حوالي 76-78 mW كمرجع |
| واجهة المضيف | SPI |
| مسار الموصل | مرجع FPC بـ 10 سنون وبمسافة تباعد 0.5 mm؛ يُرجى تأكيد موصل المضيف أثناء طلب عرض الأسعار (RFQ) |
| درجة حرارة التشغيل | مرجع -20 deg C إلى +85 deg C |
| المعايرة | مخرجات حرارية مُعايرة في المصنع |
| مسار تقييم USB | متاح من خلال التخطيط للوحة التقييم؛ يُرجى التأكيد أثناء مرحلة RFQ |
إذا كان المشروع يتطلب بدلاً من ذلك فيديو حمولة لطائرات بدون طيار (UAV)، أو بصريات أطول مدى، أو سير عمل مخصصاً لرؤية الطيار، فراجع منتجات Camcuda صفحة تطبيق كاميرات المراقبة الحرارية للطائرات بدون طيار وتجنب فرض استخدام نواة استشعار مدمجة منخفضة الدقة في دور الحمولة. أما بالنسبة للمراقبة الخارجية الثابتة، أو إدراك الحالة في ساحات المرافق المدمجة، أو الاستشعار الميداني في البيئات القاسية، فإن صفحة التصوير الحراري الميداني الخارجي هو المرجع التالي الأكثر ملاءمة.
حالة تطبيق: مستشعر مدمج لمراقبة الغرف كاد يختار وحدة الكاميرا الحرارية الخاطئة
لنأخذ على سبيل المثال منتج مراقبة داخلية صغيراً لغرف المعدات؛ حيث يحتوي الهيكل على واجهة أمامية قليلة العمق، ولوحة مضيفة منخفضة الطاقة، ومعالج لا يحتاج إلا إلى مدخلات الأحداث الحرارية بدلاً من بث عرض عالي الدقة. قد يكون سؤال التوريد الأول هو: "هل يمكننا الحصول على كاميرا حرارية بسعر أرخص؟" هذا السؤال عام للغاية.
والصيغة الأفضل هي: "هل يمكن لنواة الكاميرا الحرارية المصغرة المتصلة هذه توفير معلومات كافية عن المشهد الحراري عبر SPI عند مسافة العمل المحددة، وداخل هيكلنا، مع وثائق دعم يمكن لفريق البرمجيات الثابتة (Firmware) استخدامها فعلياً؟" هذه الصياغة تغير طبيعة النقاش مع المورد؛ إذ تنقل القرار من مجرد البحث عن السعر إلى مدى ملاءمة النظام.
تكمن المفاضلة العملية في الموازنة بين الدقة وتكلفة التكامل. قد تبدو الوحدة من فئة 640 خياراً أكثر أماناً في العروض التقديمية، لكنها قد ترفع التكلفة وعبء المعالجة والمتطلبات الميكانيكية عندما لا يحتاج المنتج سوى لتحديد التواجد الحراري البسيط أو التعرف على توزيع الحرارة. وقد تكون وحدة بدقة 160 x 120 مثل TC160-NF أكثر ملاءمة عندما تكون إمكانيات منطق المضيف متواضعة ومشهد العمل محدداً بوضوح.
الخطأ الشائع عملياً هو تأجيل تحديد البصريات حتى المرحلة الأخيرة. فإذا اختار فريق تصميم الهيكل موقع النافذة قبل أن يؤكد الفريق الهندسي مجال الرؤية ومسافة العمل، فقد تكون البيانات الحرارية صحيحة ولكنها موجهة إلى جزء غير مناسب من الغرفة. وهذا خطأ مكلف لأنه يبدو كمشكلة استشعار، في حين أن السبب الجذري هندسي بحت.
ملاحظات الواجهة والتكامل لوحدة كاميرا حرارية صغيرة الحجم متصلة
تم تصميم TC160-NF بالاعتماد على التكامل مع المضيف عبر SPI. وللتقييم المبكر، اسأل عما إذا كان مسار التقييم عبر USB أو برمجيات الواجهة الرسومية (GUI) أو لوحة الدعم مناسباً لفريقك. لا تفترض أن مسار التقييم ومسار الإنتاج متطابقان؛ فأدوات التقييم تساعد المهندسين على استكشاف الوحدة، بينما يجب أن تلبي لوحة الإنتاج قيود الموصلات والتوقيت والطاقة والهيكل.
يمكن لمجموعة وحدات Camcuda الأوسع دعم مسارات واجهات مثل USB وMIPI وDVP وRS-422 وCVBS اعتماداً على عائلة الوحدة والتكوين. ويعد الإخراج التناظري CVBS مهماً عندما يتضمن المشروع شاشات تقليدية، أو مسجلات تناظرية، أو مراقبة منخفضة الكمون، أو إرسال فيديو الطائرات بدون طيار، أو ترقيات OEM للمعدات القديمة. بالنسبة لهذا المقال الذي يركز على TC160-NF، فإن SPI هي المعلومة التي يجب تأكيدها على مستوى المنتج، بينما يجب مناقشة الإخراج التناظري CVBS فقط للتكوينات المنطبقة ضمن طلب عرض السعر (RFQ) الأوسع. تأكد من ذلك أثناء طلب عرض السعر بدلاً من افتراض أن كل وحدة تدعم جميع المخرجات.
ينبغي لفرق المشتريات في أمريكا الشمالية أيضاً تحديد احتياجات التوثيق في وقت مبكر. يمكن لشركة Camcuda توفير بيان NDAA متاحاً عند الطلب للمشترين الذين يحتاجون إلى وثائق المشتريات أو الامتثال، كما يجب تأكيد مواد الامتثال والتصدير للمنتج والتكوين وسوق الوجهة والاستخدام المقصود بدقة.
أخطاء شائعة تجعل التعامل مع وحدات الكاميرات الحرارية الصغيرة يبدو صعباً
1. التعامل مع وحدة الكاميرا الحرارية ككاميرا نهائية جاهزة
نواة الكاميرا الحرارية المصغرة المتصلة ليست كاميرا تجارية مخصصة للمستهلك مزودة بشاشة وتطبيق وهيكل وسير عمل جاهز للاستخدام، بل هي مكون إلكتروني. ويظل الجهاز المضيف مسؤولاً عن الطاقة ومعالجة البيانات وواجهة المستخدم وتصميم الهيكل والتحقق النهائي من المنتج.
2. اختيار دقة التصوير قبل تحديد الحدث المطلوب رصده
الدقة مهمة، لكنها ليست السؤال الأول؛ بل حدد الحدث المستهدف: التواجد، أو توزيع الحرارة، أو حالة الآلة، أو الخلل في الغرفة، أو المراقبة الميدانية، أو رؤية الطيار، ثم اختر فئة الوحدة المناسبة بعد ذلك.
3. اعتماد موصل FPC وتثبيته في وقت مبكر جداً
تظل تفاصيل مثل تباعد أطراف الموصل واتجاهه ومسار الكابل وخلوص الصيانة مجرد تفاصيل صغيرة حتى يتم تصنيع اللوحة، لكنها تتحول بعد ذلك إلى أعمال إعادة تصنيع وتعديل.
4. افتراض أن برنامج التقييم يعني الجاهزية للإنتاج الفعلي
تُعد لوحات التقييم وأدوات واجهة المستخدم الرسومية مفيدة أثناء مراجعة العينات. وتعتمد الجاهزية للإنتاج على المعالج المضيف، ومسار البرامج الثابتة، وخطة التصنيع، وتسليم الوثائق التقنية.
5. طلب وثائق الامتثال بعد اعتماد قرار الشراء
بالنسبة للمشترين في أوروبا وأمريكا الشمالية، ينبغي أن تكون متطلبات الوثائق جزءاً من طلب عرض الأسعار (RFQ) الأول. استفسر عن أوراق البيانات، ومراجع الواجهات، والرسومات الميكانيكية، وبيانات المشتريات قبل الاعتماد الداخلي.
قائمة التحقق من طلب عرض الأسعار (RFQ) قبل طلب عينة وحدة كاميرا حرارية صغيرة الحجم متصلة
- التطبيق المستهدف: الأجهزة الذكية، أو مراقبة التكييف والتهوية (HVAC)، أو استشعار الغرف، أو الأمان المدمج، أو أجهزة إنترنت الأشياء (IoT)، أو المراقبة الميدانية، أو أي نظام OEM آخر.
- المشهد المتوقع: مسافة العمل، وحجم الهدف، وزاوية التثبيت، ونافذة الغلاف، والظروف المحيطة.
- المنصة المضيفة: وحدة MCU أو معالج، وإمكانات SPI، والمنافذ/الأطراف المتاحة، وخط الجهد، وموارد البرامج الثابتة (Firmware).
- القيود الميكانيكية: مساحة اللوحة، واتجاه FPC، والموصل المفضل، ومسار الكابل، وإمكانية الوصول لأغراض الصيانة.
- مسار التقييم: وحدة مجردة، أو لوحة دعم، أو تقييم عبر USB، أو برنامج واجهة مستخدم رسومية (GUI)، أو متطلبات SDK، أو مراجعة العينة فقط.
- الوثائق: ورقة البيانات (datasheet)، والرسم الميكانيكي، وملاحظات الواجهة، وشرح المعايرة/المخرجات، ومواد الامتثال، وبيان NDAA إذا لزم الأمر.
- الخطة التجارية: كمية النماذج الأولية، والكمية المتوقعة، والسوق المستهدف، ومستندات الفاتورة/الطلب المطلوبة، والجدول الزمني.
إرسال طلب عرض أسعار (RFQ) أكثر دقة للنواة الحرارية
ابدأ بـ صفحة المنتج TC160-NF إذا كان مشروعك يتطلب استشعاراً حرارياً مدمجاً يعتمد على SPI. قارن الخيارات المجاورة في أنوية التصوير الحراري و الوحدات الحرارية المدعومة بخريطة موقع Camcuda، ثم استخدم الدعم والتنزيلات، و الأسئلة الشائعة حول الدعم، أو صفحة الاتصال لطلب الرسومات وملاحظات الواجهة وعرض أسعار هندسي.
الأسئلة الشائعة
ما هي نواة الكاميرا الحرارية المصغرة المتصلة؟
تُعد نواة الكاميرا الحرارية المصغرة المضمنة وحدة استشعار LWIR مدمجة مخصصة للتكامل داخل جهاز آخر. وتتطلب عادةً لوحة مضيفة وبرامج ثابتة وغلافاً خارجياً وبرمجيات تطبيقية لتتحول إلى منتج نهائي.
هل TC160-NF كاميرا حرارية متكاملة؟
لا. تم تصميم TC160-NF كوحدة تصوير حراري LWIR غير مبردة بدقة 160 × 120 مدمجة للدمج في الأنظمة المضمنة ومصنعي المعدات الأصلية (OEM). وتظل الإلكترونيات المضيفة والغلاف الخارجي وسير عمل الإنتاج جزءاً من تصميم المشتري.
متى تكون دقة 160 × 120 كافية؟
قد تكون كافية عندما يتطلب المنتج الكشف عن التواجد الحراري، أو إدراك التوزيع الحراري، أو الاستشعار بمجال رؤية (FOV) ضيق، أو إدخال أحداث مدمج بدلاً من العرض التفصيلي للمشغل. تأكد من مسافة العمل وحجم الهدف قبل الاختيار.
هل يستخدم TC160-NF واجهة USB؟
مسار التوصيل المضيف على مستوى المنتج هو SPI عبر موصل FPC. قد يتوفر مسار تقييم USB من خلال التخطيط للوحة التقييم، ولكن يجب تأكيد متطلبات واجهة الإنتاج أثناء مرحلة RFQ.
هل ينبغي لي اختيار هذه النواة لحمولة طائرة بدون طيار؟
ليس بصورة افتراضية. تتضمن حمولات الطائرات بدون طيار عادةً متطلبات الوزن، ومخرج الفيديو، ورؤية الطيار، والبصريات، والتوافق مع المحور، وسير عمل الطيران. راجع مسار الوحدات المخصصة للطائرات بدون طيار إذا كان المشروع كاميرا حرارية لطائرات UAV بدلاً من الاستشعار المضمن.
هل تدعم Camcuda مخرج CVBS التناظري؟
يمكن لوحدات الكاميرات الحرارية من Camcuda دعم الإخراج التناظري CVBS في التهيئات المناسبة ومتطلبات المشاريع. يرجى تأكيد مخرج CVBS أثناء مرحلة RFQ لعائلة الوحدات المحددة ومسار البرامج الثابتة والنظام المضيف.
ما الذي يجب عليّ إرساله قبل طلب عرض أسعار؟
أرسل التطبيق المستهدف، والمنصة المضيفة، ومسافة العمل، ومتطلبات FOV، وحدود الغلاف الخارجي، وتوقعات الواجهة، وكمية العينات، وسوق الوجهة، ومتطلبات الوثائق. تساعد هذه المعلومات في تجنب طلب عينة تبدو منخفضة التكلفة ولكنها غير ملائمة.
هل يمكن لـ Camcuda توفير وثائق المشتريات؟
يمكن لـ Camcuda دعم مراجعة المشتري بالوثائق الفنية وتلك المتعلقة بالامتثال المتاحة. يتوفر بيان NDAA عند الطلب حيثما تتطلب مراجعة المشتريات أو الامتثال ذلك. يرجى تأكيد الوثائق للمنتج المحدد وسوق الوجهة.
ما هو الخطأ الأكثر شيوعاً في العينة الأولى؟
الخطأ الشائع هو الطلب قبل تحديد واجهة اللوحة المضيفة والبصريات. قد تصل العينة في الوقت المحدد وتتسبب رغم ذلك في تأخير المشروع إذا تم افتراض مسار FPC أو توقيت SPI أو مجال الرؤية أو نافذة الغلاف بشكل غير صحيح.
