Wärmebildkamera-Kern: 5 verlässliche Fragen, bevor ein winziger Sensor auf einem IoT-Board integriert wird
Technisches Memo für Teams im Bereich Embedded-Thermalsensorik
Wärmebildkamera-Kern: 5 verlässliche Fragen, bevor ein winziger Sensor auf einem IoT-Board integriert wird
Ein Embedded-Entwickler kann eine Woche an einem Wärmebild-Kamerakern verlieren, bevor das erste Wärmebild erscheint. Das Modul ist kompakt, das Host-PCB scheint bereit und der Einkauf möchte wissen, ob das Muster für eine Pilotserie ausreicht. Dann bemerkt jemand die FPC-Ausrichtung, das SPI-Timing-Problem, das Gehäusefenster und den fehlenden Dokumentationspunkt in der RFQ.
Kurzantwort
A Ein Wärmebild-Kamerakern sollte als Teil eines Host-Board-Systems ausgewählt werden, nicht als isolierter Sensor. Bei Prototypen für kompakte IoT-, HLK-, Smart-Appliance-, Sicherheitssensorik- und Edge-AI-Systeme sollten Detektorauflösung, Sichtfeld, SPI- oder andere Host-Schnittstellen, Leistungsbudget, mechanische Abmessungen, Betriebstemperatur, Dokumentationsumfang und Musterabnahmekriterien vor dem Einfrieren des PCB- oder Gehäusedesigns geprüft werden.
Entscheidungen für den Wärmebildkamera-Kern beginnen beim Host-Board
Der Begriff Die Suche nach einem Wärmebild-Kamerakern kann nach einer einfachen Komponentensuche klingen. In der realen Produktentwicklung gleicht dies jedoch eher einer Systementscheidung. Der Sensor muss in einen physischen Bauraum passen, mit einem Prozessor kommunizieren, innerhalb eines Leistungsbudgets arbeiten, die Zielszene durch ein Gehäuse erfassen und mit ausreichender Dokumentation geliefert werden, damit der nächste Entwickler den Aufbau reproduzieren kann.
Das heute vorgestellte Camcuda-Produkt für diesen Workflow ist das ungekühlte 160×120-LWIR-Wärmebildmodul TC160-NF. Es handelt sich nicht um eine fertige Handheld-Kamera. Es ist ein kompakter thermischer Signalpfad auf Modulebene für Teams, die Embedded-Thermalsensorik-Produkte, HLK-Überwachungsgeräte, intelligente Haushaltsgeräte, kompakte Sicherheitssensorik sowie IoT- oder Edge-AI-Systeme entwickeln.
Dies ist wichtig, da die meisten Anbieterseiten zuerst die offensichtlichen Fragen beantworten: Auflösung, Preis und ein Produktbild. Die schwierigeren Fragen liegen eine Ebene tiefer. Verfügt der Host-Prozessor über den passenden SPI-Pfad? Ist ein D/H/V-Sichtfeld von 56 / 45 / 34 Grad für den Raum, das Gehäuse, das Gerät oder das Gehäusefenster geeignet? Bleiben die 3,3-V-Versorgung und der energiesparende Thermalsignalpfad noch sinnvoll, wenn der Rest der Platine bestückt ist?
Aktuelle Berichte zur industriellen Bildverarbeitung betrachten Kameras oft als Teil eines Entscheidungs-Workflows und nicht nur als reine Bildaufnahme. NVIDIAs Berichterstattung über Fertigung und Robotik betont Sensor-to-Action-Systeme, während Microns Computer-Vision-Publikation erläutert, wie Bilddaten Qualitäts- und Automatisierungsentscheidungen unterstützen. Diese Quellen belegen zwar nichts über ein Camcuda-Modul, dienen jedoch als nützliche redaktionelle Erinnerung: Ein Thermalsensor wird erst dann wertvoll, wenn das übergeordnete Gerät auf Basis der Daten agieren kann.
Wärmebildkamera-Kern: Fünf Fragen vor der Musterbestellung
1. Reicht 160 x 120 für die tatsächliche Entscheidungsfindung aus?
A Ein Wärmebild-Kamerakern muss nicht die höchste Auflösung haben, um nützlich zu sein. Für Präsenzerkennung, Wärmeverteilung, Schaltschranküberwachung, Sicherheitsprüfungen an Geräten oder kompakte HLK-Sensorik können 160 x 120 Pixel ausreichen, wenn die Szene nah ist, das Sichtfeld abgestimmt ist und die Host-Logik lediglich zuverlässige thermische Muster statt feiner Inspektionsdetails benötigt.
Der Fehler liegt darin, abstrakt zu fragen, ob 160 x 120 „gut“ ist. Fragen Sie stattdessen, was das Gerät entscheiden muss: Erkennt es ein warmes Objekt in einer engen Zone, vergleicht es die Wärme über einen Raum hinweg, überwacht es ein kleines Gehäuse oder speist es einen einfachen Klassifikator? Wenn das Produkt kleine, weit entfernte Ziele inspizieren muss, wechseln Sie zu einer höheren Auflösung. Wenn es kompakte, stromsparende thermische Erfassung erfordert, gehört das TC160-NF in die engere Auswahl.
2. Kann das Host-Board die Schnittstelle ohne nachträglichen Adapter unterstützen?

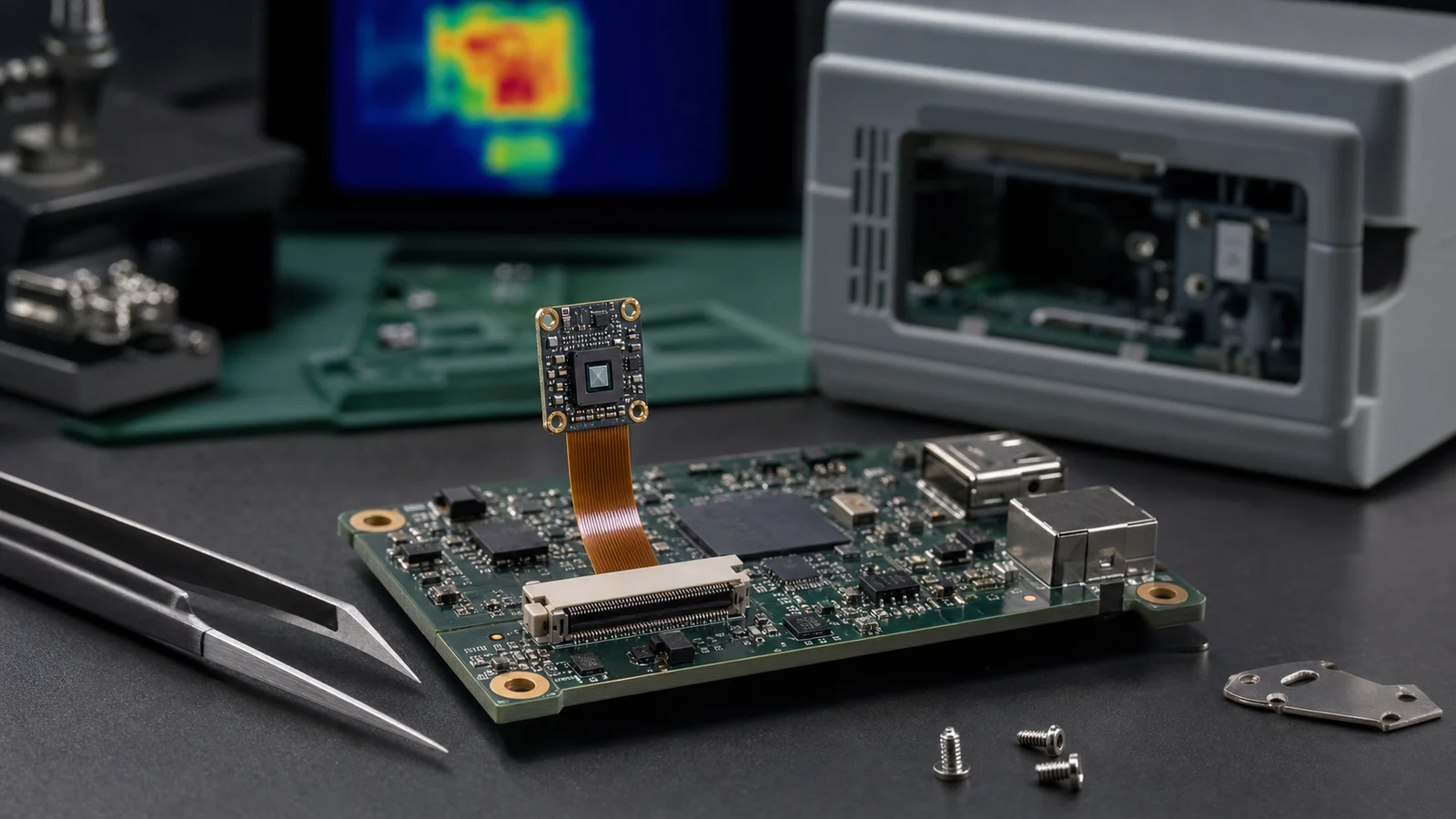

Das TC160-NF ist für die SPI-Host-Integration und eine 10-Pin-FPC-Steckverbindung mit 0,5 mm Pitch ausgelegt. Das klingt kompakt genug, um es später zu platzieren, sollte aber vor dem Layout geprüft werden. Steckverbinderseite, Kabelbiegeradius, Board-Keep-out-Zonen, SPI-Timing, Verantwortlichkeit für die Host-Firmware und Anforderungen an Evaluation-Boards beeinflussen alle, ob das Muster sauber getestet werden kann.
Das erweiterte Modulportfolio von Camcuda kann bei entsprechenden Konfigurationen Schnittstellen wie USB, MIPI, DVP, RS-422 und analogen CVBS-Ausgang unterstützen. Für diesen Artikel zum TC160-NF ist die relevante Standardkonfiguration SPI. Wenn Ihr Projekt USB-Evaluierungsunterstützung, analoges Video oder eine andere Schnittstelle für eine andere Modulfamilie benötigt, geben Sie dies direkt in der RFQ an, anstatt vorauszusetzen, dass es standardmäßig vorhanden ist.
3. Passt das Sichtfeld zur physischen Einsatzumgebung des Produkts?
Das TC160-NF weist ein D/H/V-Sichtfeld von 56 / 45 / 34 Grad auf. Das ist ein praktischer Ausgangspunkt für kompakte Sensorik, ersetzt jedoch keine anwendungsspezifische Geometrieberechnung. Ein hoch an der Wand montierter HLK-Sensor, ein Gerät zur Überwachung eines Batteriefachs und ein Kleingerät zur Prüfung einer Heizzone stellen jeweils völlig unterschiedliche optische Anforderungen.
Der praktische Hinweis für die RFQ ist einfach: Geben Sie Montagehöhe, Zielabstand, Zielgröße, Position des Gehäusefensters an und ob das Produkt einen weiten Bereich oder eine definierte enge Zone überwacht. Die thermische Optik lässt sich nach dem Einfrieren des mechanischen Designs nicht mehr durch ein schöneres Marketingbild korrigieren.
4. Was passiert mit Leistungsaufnahme und Wärmeentwicklung nach Integration des Moduls in das Gerät?
Die Produktdaten weisen eine 3,3-V-Versorgung und einen stromsparenden Betrieb von ca. 76–78 mW Referenzwert aus. Das ist für kompakte Embedded-Geräte attraktiv, doch ein Lieferant kann die gesamte Leistungsaufnahme des Endprodukts nicht allein anhand dieses Wertes validieren. Der Host-Prozessor, das Funkmodul, das Gehäuse, der Arbeitszyklus (Duty Cycle), Wärmequellen und die Umgebungsbedingungen spielen alle eine Rolle.
Dokumentieren Sie für Smart-Device- und Edge-Sensing-Projekte, wie oft das Wärmebildmodul aufwacht, wie der Host es ausliest, ob das Gehäuse interne Wärmequellen enthält und wie die erwartete Betriebstemperatur ist. Für das TC160-NF ist ein Betriebstemperatur-Referenzbereich von -20 °C bis +85 °C angegeben, der dennoch anhand der realen Installationsbedingungen überprüft werden sollte.
5. Welche Dokumente benötigt der Einkauf, nachdem die Entwicklungsabteilung das Muster freigegeben hat?
Kleine Module können große Lücken in der Dokumentation hinterlassen. Ein Prototyp funktioniert vielleicht auf der Werkbank, während dem Einkaufsteam noch die mechanische Zeichnung, die Schnittstellenreferenz, Compliance-bezogene Unterlagen oder die für einen Pilotauftrag erforderliche Produktkonfigurationserklärung fehlen. Camcuda kann Einkaufsprüfungen mit Datenblättern, Zeichnungen, Schnittstellenreferenzen, Produktspezifikationen und Compliance-bezogenen Dokumenten unterstützen, sofern verfügbar.
Für Nordamerika sowie regierungsnahe, sicherheitsrelevante, industrielle Überwachungs- oder beschaffungskritische Projekte kann Camcuda auf Anfrage eine NDAA-Konformitätserklärung bereitstellen. Halten Sie die Formulierung präzise: Fordern Sie das Dokument während der RFQ an und bestätigen Sie es für das genaue Produkt, die Konfiguration, den Bestimmungsort und den Verwendungszweck.
Auswahltabelle für Teams im Bereich Embedded-Thermalsensorik
| Entscheidungspunkt | Gut geeignet für TC160-NF | Weitere Prüfung erforderlich | RFQ-Formulierung |
|---|---|---|---|
| Anwendung | Sensorik für smarte Haushaltsgeräte, HLK-Erkennung, Raum- oder Schaltschranküberwachung, kompakte Sicherheitserfassung | Inspektion über große Entfernungen, detaillierte thermische Messung, hochauflösende Bildgebung | Beschreiben Sie Zielgröße, Entfernung, Montageposition und welche Entscheidungen das Produkt treffen muss. |
| Auflösung | 160 x 120 Wärmemuster reichen für die Produktlogik aus | Feine Details oder entfernte Objekte bestimmen die Entscheidung | Geben Sie an, ob der Host Erkennung, Klassifizierung, Trendüberwachung oder detaillierte Inspektion benötigt. |
| Schnittstelle | Host-Board kann SPI- und FPC-Integration unterstützen | Team erwartet standardmäßig Plug-and-Play über USB, MIPI, DVP, RS-422 oder CVBS | SPI-Pfad, Evaluationsboard-Bedarf, Steckerausrichtung und Firmware-Zuständigkeit bestätigen. |
| Leistung | 3,3-V-Versorgung und stromsparende thermische Erfassung passen in das Gerätebudget | Host-Abwärme, Funk-Tastverhältnis oder ein geschlossenes Gehäuse können die thermischen Messwerte beeinflussen | Versorgungsplan, Aufwachzyklus, Wärmequellen im Gehäuse und Betriebstemperaturbereich mitteilen. |
| Dokumente | Prototypen- und Einkaufsteams können die Spezifikationen vor der Musterbestellung prüfen | Konformitäts- oder Beschaffungserklärungen erfolgen nach Abschluss der Tests | Datenblatt, Zeichnung, Schnittstellenbeschreibung und NDAA-Erklärung bei Bedarf anfordern. |
Produktdaten für den Wärmebildkamera-Kern TC160-NF
Die folgenden Angaben stammen aus den WooCommerce-Produktdaten für empfohlene Produkte, die im heutigen Automatisierungsbriefing verwendet wurden. Betrachten Sie fehlende Werte nicht als stillschweigende Zusagen; bestätigen Sie Objektiv, Dokumentation, Stückzahl und Verfügbarkeit während der RFQ.
| Produktmodell | TC160-NF |
|---|---|
| SKU-Referenz | MI1602M5S |
| Detektorklasse | Ungekühltes LWIR-Wärmebildmodul |
| Auflösung | 160 x 120 |
| Gesamtpixel | 19.200 Referenz |
| Detektor-Pitch | 35 µm Referenz |
| Spektralbereich | 8-14 um |
| Bildwiederholrate | Bis zu 25 FPS |
| Sichtfeld | 56 / 45 / 34° in D/H/V-Reihenfolge |
| Versorgungsspannung | 3,3 V |
| Leistungsaufnahme | Niedrigenergiebetrieb, ca. 76–78 mW Referenz |
| Host-Schnittstelle | SPI |
| Steckverbinderpfad | 10-Pin-FPC, 0,5 mm Rastermaß als Referenz; Host-Steckverbinder bei RFQ bestätigen |
| Betriebstemperatur | -20 °C bis +85 °C Referenz |
| Kalibrierung | Werkskalibrierte thermische Ausgabe |
Für eine umfassendere Produktübersicht vergleichen Sie Camcudas Wärmebildkerne, Wärmebildmodul, und ungekühlten Wärmebildmodulen. Teams im Bereich UAV-Nutzlasten sollten sich auch das Anwendungsseite für Drohnen-Wärmebildkameras, während für die stationäre Überwachung und Serviceeinsätze das Anwendungsseite für Wärmebildtechnik im Außeneinsatz.
Anwendungsfall: Der HLK-Sensor-Prototyp, der beinahe den falschen Modulweg gewählt hätte
Ein Produktteam entwickelt ein kompaktes HLK-Überwachungsgerät für Technikräume. Die erste Anforderung lautet: „Fügen Sie ein Ein Wärmebild-Kamerakernhinzu.“ Der Einkauf beginnt, Angebote für höher auflösende Module einzuholen, da die Formulierung nach einem Bildqualitätsproblem klingt. Der Elektronikingenieur macht sich mehr Sorgen um den Platinenplatz, den Steckerzugang und die Firmware. Der Maschinenbauingenieur fragt, ob das Gehäusefenster den richtigen Erfassungsbereich ohne ein größeres Objektiv abbilden kann.
Nach einem Review ändert das Projekt seine Richtung. Das Team benötigt keine hochauflösende Inspektionskamera. Es benötigt eine kompakte thermische Erfassung von Anlagenwärmemustern im Nahbereich – bei geringer Leistungsaufnahme, SPI-Host-Integration und einer klar definierten FPC-Kabelführung. Das TC160-NF erweist sich als die bessere Wahl, da seine Auflösung von 160 x 120, die 3,3-V-Versorgung, die feste optische Konfiguration mit engem Sichtfeld (FOV) und der kompakte Embedded-Fokus den Produktanforderungen viel genauer entsprechen.
Der praktische Kompromiss ist eindeutig: Das Modul liefert dem Team kompakte Wärmedaten, erzwingt jedoch eine frühzeitigere Planung des Host-Boards. Die RFQ umfasst Zielentfernung, Gehäuseskizze, FPC-Steckerausrichtung, SPI-Host-Details, Betriebstemperatur, Dokumentationsbedarf und Muster-Abnahmekriterien. Das spart Zeit, da der Lieferant nicht raten muss, ob der Käufer ein Modul, einen USB-Evaluierungspfad oder ein vollständiges Kameraprodukt wünscht.
Häufige Fehler bei der Evaluierung eines Wärmebildkamera-Kerns
- Auswahl primär nach der Auflösung. Die Auflösung ist wichtig, aber die Produktentscheidung hängt möglicherweise stärker von Entfernung, Sichtfeld, Leistungsaufnahme und Host-Integration ab.
- FPC-Ausrichtung erst bei fast fertigem Layout festlegen. Ein kompaktes Modul kann dennoch ein Board beschädigen, wenn Steckverbinder, Biegeradius oder Wartungszugang nicht passen.
- Annehmen, dass jede Camcuda-Schnittstelle für jedes Produkt gilt. Das TC160-NF ist auf SPI fokussiert; andere Modulfamilien unterstützen bei entsprechenden Konfigurationen möglicherweise USB, MIPI, DVP, RS-422 oder analogen CVBS-Ausgang. Bitte während der RFQ bestätigen.
- Testen eines Musters ohne Abnahmekriterien. Definieren Sie, was als Erfolg gilt: Host-Erfassung, Erkennung von Wärmemustern, Gehäusesichtfeld, Temperaturbereich, Dokumentation und Bereitschaft für Nachbestellungen.
- Beschaffungsdokumente vergessen. Fragen Sie frühzeitig nach Datenblättern, Zeichnungen, Schnittstellenreferenzen, gegebenenfalls Compliance-relevanten Unterlagen sowie der Verfügbarkeit von NDAA-Erklärungen, falls der Käufer dies verlangt.
RFQ-Checkliste für kompakte Embedded-Wärmebildmodule
| RFQ-Zeile | Was enthalten sein sollte |
|---|---|
| Produktziel | HLK, Haushaltsgeräte, Smart Devices, Schaltschranküberwachung, kompakte Sicherheitserfassung, IoT oder Edge-KI-Eingabe |
| Szenengeometrie | Zielgröße, Entfernung, Montagehöhe, Gehäusefenster und erwartetes Sichtfeld |
| Host-Board | Prozessor, SPI-Unterstützung, Steckerausrichtung, verfügbare Leiterplattenfläche, Anforderungen an Evaluierungsboards |
| Stromversorgung und Umgebung | Planung der 3.3-V-Schiene, Tastgrad, Wärmequellen im Gehäuse, Betriebstemperatur, Feuchtigkeitsanforderungen |
| Schnittstellenannahmen | SPI für TC160-NF; klären Sie eventuelle USB-Evaluierungswege oder weitere Schnittstellenanforderungen während der Angebotsanfrage (RFQ) |
| Dokumente | Datenblatt, mechanische Zeichnung, Schnittstellenreferenz, ggf. konformitätsrelevante Unterlagen, NDAA-Erklärung auf Anfrage erhältlich |
| Musterabnahme | Voraussetzungen vor einer Pilotbestellung: Host-Signalerfassung, Nutzen des Wärmebildmusters, mechanische Passform und reproduzierbare Dokumentation |
Präzisere RFQ für Wärmebildmodule einreichen
Wenn Ihr Team ein Ein Wärmebild-Kamerakern für ein Embedded-Produkt auswählt, beginnen Sie mit der TC160-NF-Produktseite und übermitteln Sie Camcuda die Szenengeometrie, das Host-Board, die FPC-Ausrichtung, das Stromversorgungskonzept und die Dokumentationsanforderungen. Das ist weitaus zielführender, als nach einer unspezifischen „kleinen Wärmebildkamera“ zu fragen.
TC160-NF ansehen | Support-Downloads ansehen | Technisches Angebot anfordern
FAQ
Was ist ein Wärmebildkamera-Kern?
A Ein Wärmebild-Kamerakern ist eine Wärmebildkomponente auf Modulebene, die ein OEM- oder Entwicklungsteam in ein größeres Gerät integriert. Sie unterscheidet sich von einer fertigen Hand-, Drohnen- oder Box-Kamera.
Ist das TC160-NF für die IoT-Thermalsensorik geeignet?
Ja, es eignet sich für IoT- und kompakte Embedded-Sensing-Projekte, wenn die Auflösung von 160 x 120, die SPI-Integration, die 3,3-V-Versorgung und das angegebene Sichtfeld zur Einsatzszene des Produkts und zum Host-Board-Konzept passen.
Wann reicht eine Auflösung von 160 x 120 aus?
Es kann für thermische Erfassung im Nahbereich, Anwesenheitserkennung, Wärmeverteilung, Schaltschranküberwachung, Gerätesensorik und einfache Ereigniserkennung ausreichen. Für detaillierte Inspektionen über größere Distanzen ist es standardmäßig nicht die richtige Wahl.
Nutzt das TC160-NF USB oder SPI?
In den öffentlichen Produktdaten für TC160-NF ist SPI als Host-Schnittstelle aufgeführt; die Planung für ein USB-Evaluierungsboard kann im Rahmen der RFQ bestätigt werden. Gehen Sie nicht von einer anderen Schnittstelle aus, es sei denn, Camcuda bestätigt dies für die genaue Konfiguration.
Können Camcuda-Module analogen CVBS-Ausgang unterstützen?
Camcuda-Wärmebildmodule können bei entsprechenden Konfigurationen und Projektanforderungen einen analogen CVBS-Ausgang unterstützen. Konzentrieren Sie sich bei TC160-NF in der RFQ auf den SPI-Pfad, es sei denn, Ihr Projekt erfordert eine andere Modulfamilie oder einen anderen Evaluierungsweg.
Was sollten wir angeben, bevor wir ein Angebot anfordern?
Geben Sie die Anwendung, Zieldistanz, Zielgröße, Montageposition, den Host-Prozessor, Steckverbinder-Einschränkungen, das Leistungsbudget, die Betriebsumgebung, die voraussichtliche Mustermenge sowie Dokumentationsanforderungen an.
Benötigen wir vor dem PCB-Layout eine mechanische Zeichnung?
Ja. Die Modulabmessungen, der FPC-Steckverbinder, die Kabelführung, Keep-Out-Bereiche und das Gehäusefenster sollten überprüft werden, bevor das Layout als final betrachtet wird.
Können wir eine NDAA-Erklärung anfordern?
Ja. Camcuda kann auf Anfrage eine NDAA-Erklärung für Einkäufer bereitstellen, die Beschaffungs- oder Compliance-Dokumentation benötigen. Bestätigen Sie das Dokumentenpaket im Rahmen der RFQ für die jeweilige Konfiguration und den konkreten Anwendungsfall.
Wo sollten Embedded-Teams auf Camcuda.com beginnen?
Beginnen Sie mit der TC160-NF-Produktseite und vergleichen Sie anschließend Wärmebildkerne und ungekühlte Wärmebildmodule. Wenn das Produkt im Außeneinsatz, bei der Feldüberwachung oder bei UAV-Anwendungen genutzt wird, prüfen Sie vor dem Abschluss der RFQ die entsprechenden Anwendungsseiten.
