Infrarot-Drohnen & Wärmebild-Nutzlasten: Einkaufsberater für OEM-Integration & SWaP

In der modernen Industrieinspektion, bei Einsätzen der öffentlichen Sicherheit und in Programmen der Verteidigungs- und Luftfahrtindustrie hat die luftgestützte Wärmebildtechnik das Stadium experimenteller Spielereien längst hinter sich gelassen. Sie ist mittlerweile eine zwingende Anforderung auf der Flightline. Die Integration von Langwellen-Infrarotsensoren (LWIR) auf unbemannten Flugsystemen (UAS) – in der Branche allgemein als Infrarot-Drohnen klassifiziert – verschafft Bedienern ein kompromissloses Lagebild bei stockfinsterer Nacht, dichtem Rauch, Industriesmog und kontrastreichen thermischen Umgebungen. Ganz gleich, ob Sie Inspektionen von Versorgungsnetzen aus der Luft durchführen, Mikrorisse in riesigen Photovoltaikanlagen aufspüren, taktische Perimetersicherheit gewährleisten oder schnelle Such- und Rettungseinsätze (SAR) koordinieren: Thermaldrohnen wandeln reine Wärmestrahlung in saubere räumliche Telemetriedaten und kalibrierte radiometrische Datensätze um.

Fest steht: Die Integration einer Thermal-Nutzlast auf einer Multirotor- oder Starrflügler-Zelle erfordert rigorose technische Kompromisse. Systemarchitekten und Integrationsingenieure wägen tagtäglich Mikrobolometer-Physik, native radiometrische Auflösung, optische Brennweiten und Bildraten-Stabilität gegen unnachgiebige SWaP-C-Grenzwerte (Size, Weight, Power, and Cost) ab. Schlüsselfertige kommerzielle Infrarot-Drohnen genügen für standardmäßige Basisaufgaben, zwängen Unternehmensteams jedoch unweigerlich in geschlossene, proprietäre Software-Ökosysteme, gesperrte Datenformate und starre mechanische Halterungen, die jegliche Modularität zunichtemachen.

Dieser Leitfaden verzichtet auf Marketing-Floskeln. Wir analysieren die zentralen technischen Prinzipien der luftgestützten Wärmebildsensorik, untersuchen hardwarenahe Busse und Edge-AI-Compute-Stacks, bewerten die optische Physik anhand der Johnson-Kriterien und prüfen praxisreale Hardwarespezifikationen für modulare ungekühlte Wärmebildkerne sowie taktische Beobachtungsausrüstung.

1. Grundlagen der ungekühlten LWIR-Wärmebildtechnik für Flugsysteme

Die thermische Infrarotbildgebung arbeitet im unsichtbaren elektromagnetischen Spektrum, in dem Detektoren emittierte Wärmeenergie anstelle von reflektierten Photonen des sichtbaren Lichts messen. Bei fliegenden Drohnennutzlasten operieren wir überwiegend im atmosphärischen Transmissionsfenster des langwelligen Infrarots (LWIR), das Nominalwellenlängen von 8 µm bis 14 µm abdeckt. Um eine absolut zuverlässige Nutzlast zu entwickeln, muss man die Detektorphysik unter dynamischen Flugbedingungen verstehen.

Mikrobolometer-Architektur: VOx vs. a-Si unter dynamischen Flugbedingungen

Moderne luftgestützte Thermal-Nutzlasten basieren auf ungekühlten FPA-Mikrobolometern (Focal Plane Array). Im Gegensatz zu schweren, stromhungrigen, kryogen gekühlten Mittelwellen-Infrarot- (MWIR) oder Kurzwellen-Infrarot-Sensoren (SWIR) arbeiten ungekühlte Mikrobolometer bei Umgebungstemperatur. Dadurch entfallen sperrige Stirling-Kühler und der SWaP-Footprint der Nutzlast wird drastisch reduziert. Bei ungekühlten FPAs trifft man auf zwei konkurrierende Detektormaterialien: Vanadiumoxid (VOx) und amorphes Silizium (a-Si).

In der Luft- und Raumfahrt sowie bei taktischen Systemen ist Vanadiumoxid (VOx) das unangefochtene Arbeitspferd. VOx-Mikrobolometer bieten einen deutlich höheren Temperaturkoeffizienten des elektrischen Widerstands (TCR) als a-Si – typischerweise rund -2 % bis -3 % pro Kelvin. Dieser hohe TCR-Wert führt dazu, dass der Sensor winzige Widerstandsänderungen registriert, sobald einfallende Infrarot-Photonen auf die Mikrobolometermembran treffen. Darüber hinaus weist VOx ein geringeres 1/f-Rauschen und eine schnellere thermische Zeitkonstante auf (typischerweise 8–12 ms). Diese Geschwindigkeit ist entscheidend: Führt eine Flugzelle schnelle Giermanöver aus oder fliegt bei 15 m/s der Geländekontur nach, erzeugt ein träger Sensor Geisterbilder und Bewegungsunschärfe. Hardware von Ingenieurteams wie CAMCUDA nutzt ungekühlte VOx-Matrizen mit engem 12-µm-Pixelpitch, um maximale räumliche Auflösung aus ultrakompakten Abmessungen herauszuholen.

Thermische Empfindlichkeit: NETD unter aerodynamischer Kühlung verstehen

Die Rauschäquivalente Temperaturdifferenz (NETD) ist die entscheidende Kennzahl für die Sensorempfindlichkeit. Angegeben in Millikelvin (mK) bezeichnet der NETD-Wert jene Temperaturvariation, die ein Signal-Rausch-Verhältnis (SNR) von genau eins ergibt. Bei luftgestützten Vermessungen führt ein niedrigerer NETD-Wert direkt zu gestochen scharfem thermischem Kontrast in Szenen mit geringen Temperaturgradienten.

Betrachten wir die Zahlen: Ein NETD-Wert von ≤20 mK (@25°C, F/1.0) deklassiert ältere ≤50 mK Detektoren vollkommen. Denken Sie an Inspektionen von Versorgungsanlagen: Eine Delamination unter der Oberfläche eines Windturbinenflügels oder beginnende Zelldegradation in einem Solar-String erzeugt gegenüber umliegenden Strukturen oft ein lokales Temperaturdelta von weniger als 0,5°C. Fliegt die Drohne mit Geschwindigkeit, bewirken Rotorabwind (Prop-Wash) und Umgebungsluftströmung eine konvektive Kühlung, die Oberflächenwärme abführt und dieses Delta weiter dämpft. Ein Sensor mit ≤20 mK durchdringt das thermische Hintergrundrauschen und stellt sicher, dass Sie Mikro-Anomalien auch bei frostigen, windigen oder stark bewölkten Flugbedingungen erkennen.

Bildraten (25 Hz vs. 50 Hz) und Reduzierung von Bewegungsunschärfe bei Hochgeschwindigkeits-Transektflügen

Die Fluggeschwindigkeit bestimmt die Untergrenze Ihrer Bildwiederholrate. Handelsübliche Standard-Thermalmodule werden häufig auf 9 Hz gedrosselt, um historische Exportkontrollen zu umgehen. In der Praxis sagen wir unseren Kunden ganz offen: 9 Hz sind für dynamisches luftgestütztes Tracking unbrauchbar. Bei einer typischen Vermessungsgeschwindigkeit von 12 m/s nimmt ein 9-Hz-Sensor nur alle 1,33 Meter Horizontalflug ein Einzelbild auf. Dieser Abstand führt zu Rolling-Shutter-Tearing, räumlicher Bewegungsunschärfe und macht automatisierte Kantenerkennungsprozesse zunichte.

Für standardmäßige Schwebeflug-Inspektionen und langsame Rasterflüge sind 25 Hz oder 30 Hz die Basis. Für Starrflügler, Hochgeschwindigkeits-Pipeline-Befliegungen und schnelles taktisches Tracking ist jedoch eine native Bildwiederholrate von 50 Hz obligatorisch. Der Betrieb bei 50 Hz verkürzt das Integrationsfenster zwischen den Bildern, hält Kanten bei schnellen linearen Überflügen gestochen scharf und liefert einen stabilen zeitlichen Datenstrom für visuell-inertiale Odometrie (VIO) sowie autonome Hindernisvermeidungsrechner.

2. SWaP-C-Optimierung in luftgestützten Gimbal-Gehäusen

Jedes einzelne Gramm Nutzlastgewicht und jedes Milliwatt Leistungsaufnahme beeinträchtigt direkt die Flugdynamik der Drohne. Systemingenieure müssen SWaP-C (Size, Weight, Power, and Cost) als Nullsummenspiel betrachten.

Gewichts-zu-Verweildauer-Dynamik: Einfluss von Modul- und Objektivmasse auf die Flugdauer

Die Verweildauer von Multirotoren wird durch die Impulstheorie und die Rotorkreisflächenbelastung bestimmt. Die Schwebeflug-Leistungsaufnahme einer Flugzelle skaliert nichtlinear mit dem Abfluggewicht (AUW). Bei einem typischen Enterprise-Quad- oder Hexacopter verringern zusätzliche 100 Gramm Gimbal-Masse die Akkulaufzeit je nach Zellchemie und Nutzlastkonfiguration um 2 bis 5 Minuten.

Die Nutzlastmasse belastet zudem das bürstenlose 3-Achsen-Gimbal. Bürstenlose Gimbal-Motoren benötigen ein kontinuierliches Haltemoment, um schwere Optiken zu stabilisieren. Wird ein schweres Germanium-Teleobjektiv (wie eine 50 mm F/1.0 Baugruppe mit über 200 g Gewicht) weit außen auf der Nickachse montiert, schnellt das Massenträgheitsmoment der Nutzlast in die Höhe. Dies zwingt zum Einsatz größerer Motorstatoren, zieht höhere Spitzenströme und birgt das Risiko mechanischer Resonanzen bei starken Windböen.

Thermisches Throttling: Wärmeableitungsmechanismen in geschlossenen Gimbals

Im Gegensatz zu visuellen CMOS-Sensoren erzeugen ungekühlte Mikrobolometer durch interne Ausleseschaltungen (ROIC), High-Speed-ADCs und Onboard-FPGAs, die eine Non-Uniformity Correction (NUC) in Echtzeit durchführen, ihre eigene Grundwärme. Drohnen-Thermalnutzlasten sind im Feldeinsatz üblicherweise in nach IP54 bis IP67 abgedichteten Gehäusen untergebracht, um Feuchtigkeit und Staub fernzuhalten.

Ein versiegeltes Gehäuse verhindert die konvektive Luftkühlung interner Chips. Ohne dedizierte Wärmeleitpfade kann das Innere eines Gimbal-Gehäuses leicht über 70°C ansteigen, was zu einer thermischen Drift des Mikrobolometers führt. Erwärmt sich das Sensorgehäuse ungleichmäßig, muss das FPA häufige mechanische Verschluss-Rekalibrierungen (NUC-Zyklen) auslösen, wodurch der Videostrom für 500 bis 1000 Millisekunden genau dann einfriert, wenn man ihn am dringendsten braucht. Um dies lüfterlos zu lösen, konstruieren Maschinenbauingenieure direkte Wärmeleitpfade mit Hochleistungs-Thermal-Gap-Pads (>6 W/m-K), die die Abwärme des FPGA-Kerns direkt an das Aluminium-Gimbal-Gehäuse abgeben und den Rotorabwind des Fluggeräts zur passiven konvektiven Kühlung nutzen.

Leistungsaufnahme-Beschränkungen: Ultra-Low-Power vs. Standard-Nutzlasten

Das Leistungsbudget auf eingebetteten Drohnenbussen verteilt sich auf Flight Controller, Antrieb, Telemetrieverbindungen, Edge-Computer und Zusatzsensoren. Marktberichte von Commercial UAV News bestätigen, dass Nutzlastarchitekturen mit einer Leistungsaufnahme von unter einem Watt die nächste Generation autonomer Plattformen mit hoher Flugdauer antreiben.

Standardmäßige industrielle Wärmebildkerne verbrauchen im Dauerbetrieb zwischen 1,5 W und 3,5 W. Bei Heavy-Lift-Plattformen ist das vertretbar, bei taktischen Mikrodrohnen oder autonomen Aufklärungsdrohnen leert dieser Verbrauch jedoch rasch die Akkuressourcen. Extrem stromsparende Module mit einer Leistungsaufnahme von rund 76–80 mW arbeiten reibungslos an standardmäßigen 3,3-V-Schienen. Diese Mikrokerne können direkt an Host-MCU-Busse angebunden werden und ermöglichen so eine kontinuierliche 360-Grad-Wärmebild-Kollisionsvermeidung sowie eine lokale Näherungserkennung, ohne Energie von den Hauptmotoren abzuziehen.

3. Digitale Schnittstellen, Verarbeitungspipelines & Edge-KI-Computing

Die Integration eines Wärmebildkerns in eine autonome Flugarchitektur erfordert die Auswahl des passenden physischen Datenbusses, der geeigneten Videocodierungs-Pipeline und des optimalen Onboard-Computing-Stacks.

Eingebettete Kommunikationsprotokolle: SPI, MIPI-CSI2, USB und paralleles FPC

Ihre Wahl der Hardwareschnittstelle bestimmt Übertragungsbandbreite, Routing-Komplexität und Prozessorkompatibilität:

• ⚙️ Serial Peripheral Interface (SPI): Der bewährte Standard für Kerne mit Mikroauflösung (z. B. 160×120 Pixel). SPI läuft über einen schlanken synchronen 4-Draht-Bus (SCLK, MOSI, MISO, CS), wodurch es sich einfach durch kompakte Gimbal-Schleifringe führen lässt. Ein High-Speed-SPI-Bus mit 20–40 MHz überträgt mühelos radiometrische 14-Bit-Rohdaten-Frames bei 25 FPS an ressourcenschonende Mikrocontroller oder kompakte Embedded-Linux-Boards.
• ⚙️ MIPI-CSI2 (Mobile Industry Processor Interface): Der Branchen-Benchmark für hochauflösendes Wärmebild-Video (384×288 und 640×512). MIPI-CSI2 nutzt differentielle Signalübertragung über dedizierte Takt- und Datenleitungen und streamt unkomprimierte Wärmebild-Frames ohne CPU-Overhead und mit einer Pipeline-Latenz im Submillisekundenbereich direkt in den Image Signal Processor (ISP) des Host-System-on-Chip (SoC).
• ⚙️ Paralleles Video (DVP / CMOS FPC): Herkömmliche parallele 8-Bit- bis 16-Bit-Busse über Flachbandkabel. Während sie auf maßgeschneiderten Testständen unkompliziert sind, fängt das parallele Routing starke elektromagnetische Interferenzen (EMI) von hochfrequenten Drohnen-ESCs ein und erfordert breite Leiterbahnen, die die Durchführung durch Gimbal-Schleifringe extrem erschweren.
• ⚙️ USB 2.0 / USB 3.0 (UVC-Standard): Hervorragend geeignet für Rapid Prototyping, sekundäre Payload-Gondeln und modulare Setups. Über den standardmäßigen USB-Video-Class-Layer (UVC) können Wärmebildmodule vorverarbeitete Videodaten oder Rohdaten direkt an Begleit-Einplatinencomputer (SBCs) übertragen, ohne dass benutzerdefinierte Kerneltreiber geschrieben werden müssen.

Radiometrische vs. nicht-radiometrische Videostreams für die Edge-Verarbeitung

Hier ist eine wichtige Unterscheidung zu treffen: Sie müssen wissen, ob Ihre Verarbeitungspipeline radiometrische Daten oder ein einfaches Videosignal benötigt. Ein nicht-radiometrischer Stream gibt standardmäßiges 8-Bit-Graustufen- oder farbiges Video (White-Hot, Ironbow) aus. Die Pixelwerte werden über interne AGC-Kurven (Automatic Gain Control) zwischen 0 und 255 abgebildet. Dies reicht für einen menschlichen Piloten auf Sichtflug völlig aus, eliminiert jedoch sämtliche kalibrierten Temperaturdaten.

Eine radiometrische Datenpipeline gibt rohe digitale 14-Bit- oder 16-Bit-Werte pro Pixel aus. Jeder diskrete Wert ist mathematisch an einen absoluten Temperaturpunkt gekoppelt, der anhand interner Planck-Kalibrationstabellen berechnet wird. Wenn Sie automatisierte Inspektionssysteme entwickeln, müssen Sie diese 14-Bit-Pipeline bis zum Companion Computer durchgängig beibehalten. Diese Rohdatentiefe erlaubt es Edge-Skripten, Delta-T-Berechnungen in Echtzeit durchzuführen, automatisierte Brandschwellenwerte auszulösen und präzise radiometrische Photogrammetrie-Orthomosaike zu generieren.

Echtzeit-Inferenz auf Begleitcomputern (NVIDIA Jetson-Architektur)

Moderne autonome Infrarotdrohnen setzen auf integrierte Onboard-Companion-Compute-Engines, um neuronale Netze direkt am taktischen Edge auszuführen. Hardware powered by NVIDIA JetPack SDK (wie Jetson Orin Nano und Orin NX) liefert die Tensor-Rechenleistung, die für multispektrale Sensorfusion, automatische Zielverfolgung und Objektklassifizierung erforderlich ist.

Um Echtzeit-Inferenzen mit 50 FPS auszuführen, leiten Entwickler Rohbilder über MIPI-CSI2 oder USB direkt in den CUDA-gemappten Speicher. Ein TensorRT-optimiertes Convolutional Neural Network (wie YOLOv8 oder benutzerdefinierte thermische Segmentierungsmodelle) verarbeitet den radiometrischen 14-Bit- oder thermischen 8-Bit-Tensor. Das System kann menschliche Wärmesignaturen unter dichten Baumkronen isolieren, überhitzte Transformator-Durchführungen in Stromnetzen erkennen und Echtzeit-Bounding-Box-Offsets über MAVLink/CAN-Busse übertragen, um autonome Kamera-Tracking-Orbits zu steuern.

4. Objektivauswahl, Physik der thermischen Optik & Johnson-Kriterien

Das optische Design für den Wärmebildbereich unterscheidet sich grundlegend von der Bildgebung im sichtbaren Licht. Standardmäßiges optisches Glas ist für langwellige Infrarotstrahlung zu 100 % undurchlässig. Thermische Systeme erfordern spezielle Infrarotmaterialien in Kombination mit exakten Brennweitenberechnungen, um die geforderten räumlichen Auflösungen der Mission zu erreichen.

Germanium-Optiken vs. Chalkogenidglas: Transmissions- und Gewichtsprofile

Optische Linsenbaugruppen für Drohnen basieren im Wesentlichen auf zwei optischen Kernmaterialien:

• ✅ Germanium (Ge): Einkristallines Germanium zeichnet sich durch einen außergewöhnlich hohen Brechungsindex (n ≈ 4,0 im Band von 8–14 µm) und eine erstklassige Transmission in Kombination mit Antireflexions- (AR) und Diamond-Like-Carbon-Hartbeschichtungen (DLC) aus. Durch seinen hohen Brechungsindex können Optikingenieure flachere Linsenkrümmungen nutzen und sphärische Aberrationen mit weniger Elementen minimieren. Der Haken? Germanium ist schwer (5,32 g/cm³), teuer und aufgrund seines hohen thermooptischen Koeffizienten (dn/dT) anfällig für thermische Defokussierung (Thermal Lensing), was eine mechanische oder optische Athermalisierung über weite Betriebstemperaturbereiche hinweg erfordert.
• ✅ Chalkogenidglas: Chalkogenidverbindungen (amorphes Glas auf Basis von Selen, Schwefel und Tellur) bieten eine leichte, kostengünstige Alternative. Da es sich präzise in komplexe asphärische und diffraktive Formen pressen lässt, können Entwickler kompakte Linsengruppen mit wenigen Elementen konstruieren, die das Payload-Gewicht drastisch reduzieren. Während die Roh-Transmission etwas unter der von beschichtetem Germanium liegt, behält Chalkogenidglas eine hervorragende athermische Stabilität von -20 °C bis +85 °C bei.

Berechnung der Ground Sampling Distance (GSD) und Einsatzabstände

Die Ground Sampling Distance (GSD / Bodenauflösung) bezeichnet die physische Grundfläche am Boden, die durch den Mitte-zu-Mitte-Abstand zweier benachbarter Detektorpixel abgedeckt wird. Die Berechnung der GSD ist zwingend erforderlich, wenn Sie Ihre Flughöhe festlegen und Objektive für die Infrastrukturinspektion auswählen.

Die Standardformel zur Berechnung der thermischen GSD lautet:

Wobei:

• ⚙️ p: Pixel-Pitch des Mikrobolometer-Arrays (z. B. 12 µm = 0,012 mm).
• ⚙️ H: Flughöhe über Grund (AGL) in Metern.
• ⚙️ f: Brennweite des Objektivs in Millimetern.

Eine Beispielrechnung: Eine Infrarotdrohne mit einem 640×512@12-µm-Kern und einem 25-mm-Objektiv fliegt in 50 Metern Höhe über Grund (AGL):

Wird dieses durch ein 50-mm-Teleobjektiv auf derselben Flugplattform ersetzt, verbessert sich die GSD bei exakt demselben Abstand von 50 Metern auf 1,2 cm/Pixel. Dieses zusätzliche Auflösungsvermögen erlaubt es Ihnen, unter Spannung stehende Hochspannungstrennschalter zu inspizieren, ohne gefährlich nah an elektromagnetische Störzonen heranzufliegen.

Johnson-Kriterien in der Praxis: Detektion, Erkennung und Identifizierung (DRI)

Die Johnson-Kriterien bieten Ingenieuren einen empirischen Standard zur Berechnung der realen Leistung eines elektrooptischen Wärmebildsystems gegenüber standardisierten Zielobjekten (wie einer menschlichen Dimension von 0,75 m oder einem Fahrzeugprofil von 2,3 m):

• 🔍 Detektion (1,5 Zyklen auf dem Ziel): Der Bediener oder die Edge-KI erkennt eine thermische Anomalie oder ein Objekt im Feld (belegt etwa 3 bis 4 Pixel über die kritische Abmessung hinweg).
• 🔍 Wiedererkennung (6,0 Zyklen auf dem Ziel): Der Bediener kann die Zielkategorie klassifizieren (Unterscheidung zwischen einem Menschen und einem vierbeinigen Tier oder Leichtfahrzeug; belegt etwa 12 bis 16 Pixel).
• 🔍 Identifizierung (12,0 Zyklen auf dem Ziel): Der Bediener führt eine eindeutige, detaillierte Identifizierung durch (Überprüfung von mitgeführter Ausrüstung bei Personen oder Bestimmung einer bestimmten Fahrzeugklasse; belegt 24 bis 32 Pixel).

Die Objektivauswahl ist stets ein direkter Kompromiss zwischen einem breiten Lageüberblick und DRI-Fähigkeiten über große Distanzen. Weitwinkeloptiken (wie 56° DFOV) sind ideal für die Hindernisvermeidung im Nahbereich und die strukturelle Oberflächenkartierung. Schmale Teleoptiken (wie 50-mm-Objektive mit <15° HFOV) sind für die taktische Aufklärung auf Distanz und Inspektionen von Hochspannungskorridoren erforderlich.

5. Spezifikationsmatrix für OEM-Wärmebildkerne & Beobachtungsinstrumente

Je nach Einsatzmodell müssen Luft- und Raumfahrt-Integratoren entscheiden, ob sie ungekühlte LWIR-Sensorkerne auf Komponentenebene in kundenspezifische Drohnen-Gimbals einbetten oder Bodenunterstützungsteams mit robusten Beobachtungsinstrumenten zur Ground-Truth-Anomalieverifizierung und Suchkoordination ausstatten.

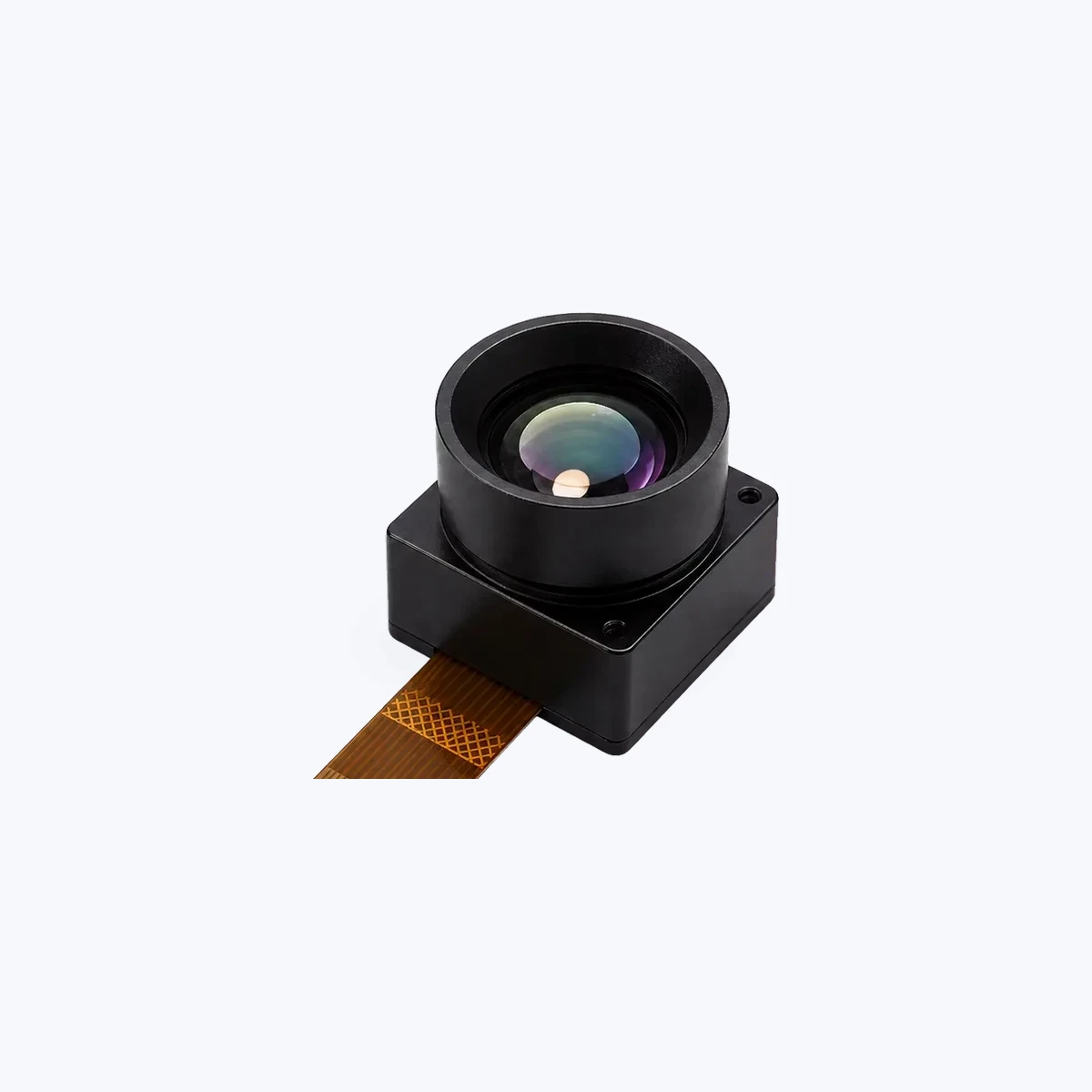

ungekühlte 160×120-LWIR-Wärmebildmodul TC160-NF

Produktübersicht: Das TC160-NF ist ein ungekühltes LWIR-Wärmebildmodul mit extrem kompakten Abmessungen, das speziell für die OEM-Nutzlastintegration, Embedded-Vision-Systeme, Mikro-UAV-Pods und stromsparende Sensor-Arrays entwickelt wurde. Ausgestattet mit einer SPI-Host-Schnittstelle und ausgelegt für eine hocheffiziente 3,3-V-Schiene, liefert es werkskalibrierte Wärmebilddaten in einem ultraleichten Formfaktor.

Highlights für die OEM-Integration: Mit einer Stromaufnahme von lediglich ~76–78 mW eignet sich dieses Modul hervorragend für die Überwachung toter Winkel an Multirotoren, thermische Kollisionsvermeidungs-Arrays im Sub-Watt-Bereich und unterstützende Robotik im taktischen Einsatz. Der fest verbaute Narrow-FOV-Optikblock liefert eine saubere, fokussierte Szenentelemetrie, ohne die Batterie oder das Flight-Compute-Board der Host-Plattform zu belasten.

Spezifikationsparameter	Technisches Detail / Parameterwert
Produktmodell & SKU	TC160-NF / SKU-Referenz: MI1602M5S
Detektorklasse & Auflösung	Ungekühltes LWIR-Modul | 160 x 120 Pixel (19.200 Pixel gesamt)
Detektor-Pitch & Spektralbereich	35 µm Referenz | 8–14 µm (Langwelleninfrarot)
Maximale Bildwiederholrate	Bis zu 25 FPS
Sichtfeld (FOV)	56° / 45° / 34° (Diagonal / Horizontal / Vertikal)
Optischer Pfad	Feste optische Konfiguration mit engem Sichtfeld (Narrow-FOV)
Host-Schnittstelle & Steckverbinder	SPI-Host-Schnittstelle | 10-Pin-FPC (0,5 mm Pitch-Referenz)
Versorgungsspannung & Leistungsaufnahme	3,3 V Versorgung | Extrem geringe Leistungsaufnahme (~76–78 mW Referenz)
Betriebstemperatur & Kalibrierung	-20 °C bis +85 °C | Werkskalibrierte thermische Ausgabe

Produktdetails & Preise anzeigen ➔

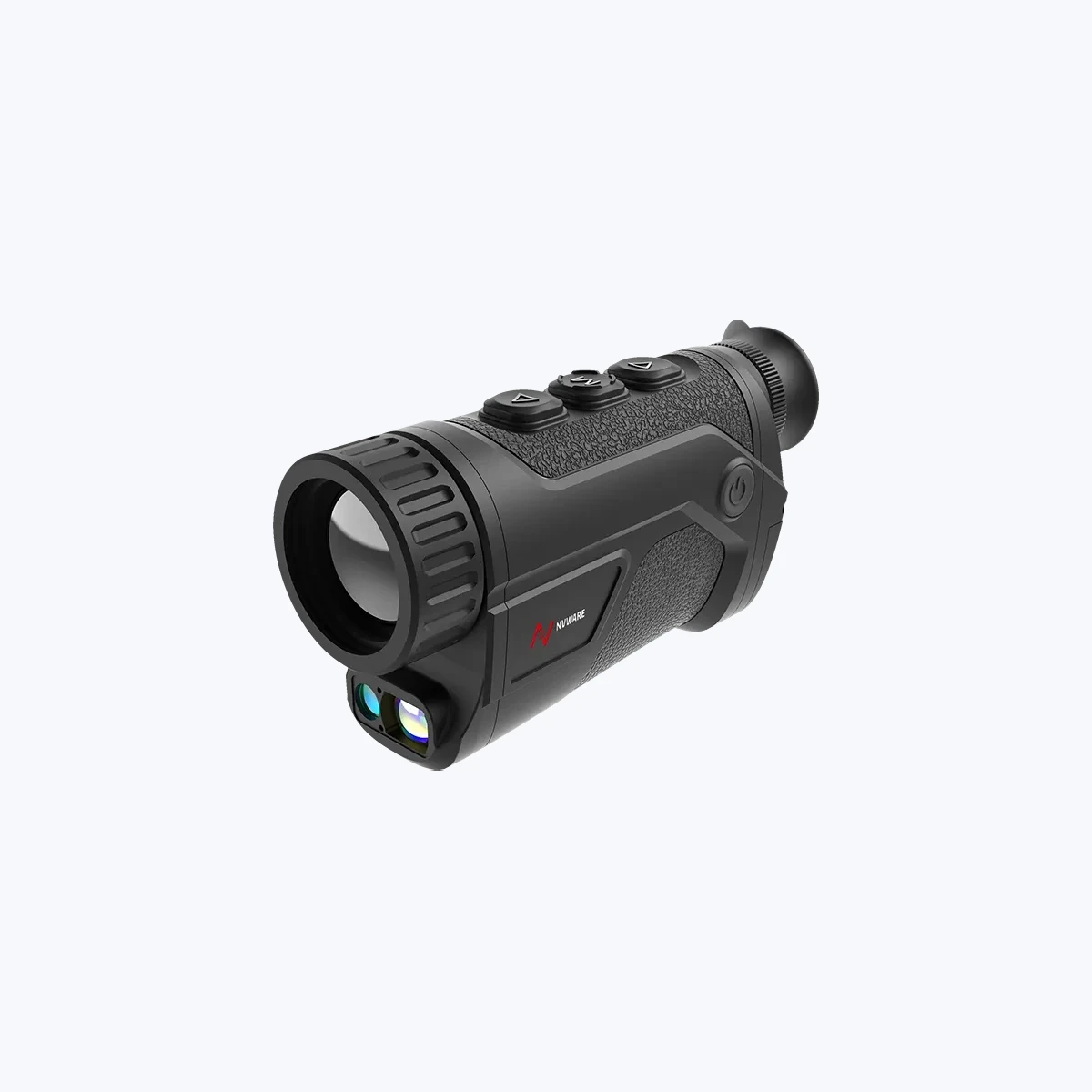

Handgeführtes Infrarot-Wärmebeobachtungsgerät

Produktübersicht: Das tragbare Infrarot-Wärmebeobachtungsinstrument ist ein robustes Feldsystem für Bodenpersonal, Umweltüberwachungsteams, Rettungskräfte und Infrastrukturprüfer, die eine sofortige Ground-Truth-Verifizierung benötigen. Es bietet wählbare Sensor-Konfigurationen mit zwei Auflösungsstufen, kombiniert mit lichtstarken F/1.0-Optiken in einem ausbalancierten, stoßfesten Gehäuse.

Eignung für den operativen Einsatz: Dieses Gerät dient als primäre Bodenunterstützung bei thermischen Drohnenüberflügen. Wenn eine Drohne aus der Luft einen potenziellen Hotspot oder einen Perimeterdurchbruch identifiziert, setzen Bodenteams dieses Instrument ein, um das Ziel auf Bodenebene zu verifizieren. Mit nativen Bildwiederholraten von 50 Hz, einem branchenführenden NETD-Wert von ≤20 mK und einem ergonomischen ~550-g-Gehäuse liefert es kontraststarke Wärmebildaufnahmen unter härtesten Einsatzbedingungen.

Spezifikationsparameter	Technisches Detail / Parameterwert
Sensorkern-Architektur	Ungekühlter VOx-Mikrobolometersensor (8–14 µm Spektralbereich)
Auflösungsoptionen	384 x 288 @ 12 µm / 640 x 512 @ 12 µm Konfigurationspfade
Pixel-Pitch & Bildwiederholrate	12 µm Pixel-Pitch | 50 Hz native Echtzeit-Bildwiederholrate
Thermische Empfindlichkeit (NETD)	≤ 20 mK (@25°C, F#1.0, 25 Hz)
Objektivoptionen	25 mm / 35 mm / 50 mm F1.0 lichtstarke optische Pfade
Gehäuse-Gewichtsklasse	Ca. 550 g Gewichtsklasse für mobile Arbeitsabläufe
Kernanwendungen	Außenüberwachung, Suche & Inspektion, Feldvermessung, industrielle Lageerfassung

Produktdetails & Preise anzeigen ➔

Direkter Architekturvergleich: Core-Modul vs. Feldinstrument

Bei der Konzeption einer umfassenden Wärmebildlösung müssen Beschaffungsteams aus Verteidigung und Industrie festlegen, wie sich die einzelnen Systemebenen in den Missionslebenszyklus einfügen. Die folgende Tabelle veranschaulicht die strukturellen Unterschiede zwischen reinen OEM-Integrationskernen und vollständigen Beobachtungsinstrumenten:

6. Systemintegrations-Workflows, Compliance & Beschaffungsrichtlinien

Die erfolgreiche Integration von Wärmebildsensor-Nutzlasten in Industriedrohnen erfordert ein diszipliniertes mechanisches Auswuchten, eine saubere elektrische Isolierung und die sorgfältige Beachtung von Handels- und Compliance-Vorschriften.

Mechanische Gimbal-Ausbalancierung & Massenverteilung

Die Erzielung von stabilen Wärmebildvideos bei einer langen Brennweite von 50 mm erfordert ein exaktes statisches Auswuchten über das bürstenlose 3-Achsen-Gimbal. Da Germaniumlinsen schwer sind, verlagert sich der Schwerpunkt (CoG) der Nutzlast stark zu den vorderen optischen Elementen.

Befolgen Sie dieses standardmäßige Prüfverfahren für alle drei Achsen:

• ⚙️ Neutrale Balance der Nickachse: Neigen Sie die Kamera bei ausgeschalteten Gimbal-Motoren in einen beliebigen Winkel (+90° nach unten bis -90° nach oben). Die Baugruppe muss stillstehen. Wenn das Objektiv nach vorne oder hinten kippt, verschieben Sie die Längsgrundplatte, bis ein vollständig neutrales Gleichgewicht erreicht ist.
• ⚙️ Symmetrie der Rollachse: Richten Sie den lateralen Schwerpunkt direkt auf die Welle des Rollmotors aus. Neigt sich die Kamera seitlich, muss der Rollmotor kontinuierlich Haltestrom ziehen, was Hitze erzeugt und zu Mikrozittern im Videostream führt.
• ⚙️ Abstimmung der Schwingungsentkopplung: Ungekühlte Mikrobolometer erfassen hochfrequente Motoroberwellen von Drohnenpropellern (im Allgemeinen 100 Hz bis 400 Hz). Die Entkopplungsplatte Ihres Gimbals muss Silikon-Dämpfungsgummis verwenden, die exakt auf das AUW der Nutzlast abgestimmt sind, um das Sensor-Array von mechanischen Resonanzen zu isolieren.

Regulatorische Konformität: NDAA-, Dual-Use- und ITAR-Aspekte

Da Hochleistungs-Wärmebildsensoren Dual-Use-Technologien darstellen, müssen Beschaffungsteams strenge rechtliche und regulatorische Rahmenbedingungen beachten:

• ✅ NDAA-Konformität (National Defense Authorization Act): Bei Verträgen mit US-Unternehmen, Kommunen und Verteidigungsbehörden müssen Wärmebild-Nutzlasten den Richtlinien von Section 884/889 entsprechen. Dies verbietet Videoüberwachungs- und Telekommunikationshardware bestimmter chinesischer Hersteller. Die Beschaffung von NDAA-konformen Kernen stellt sicher, dass Ihre fertige Plattform für kritische Infrastrukturen und behördliche Ausschreibungen zugelassen ist. Wir beschreiben diese genauen Einreichungsstandards in unserem Leitfaden zu NDAA-Konformität & Dokumentation für Wärmebildkamera-Ausschreibungen (RFQ).
• ✅ Dual-Use-Exportkontrollen: Jeder Wärmebildkern mit einer nativen Bildwiederholrate von ≥ 9 Hz unterliegt den internationalen Exportkontrollklassifizierungen für Dual-Use-Güter (wie dem Wassenaar-Abkommen, Kategorie 6A003.b.4). Systemintegratoren müssen vor dem internationalen Versand einwandfreie Endverbleibserklärungen, Einfuhrgenehmigungen und Dokumente zur Nicht-Wiederausfuhr vorweisen.
• ✅ Non-ITAR-Lieferketten: Die Beschaffung von Non-ITAR-Wärmebildkernen ermöglicht es Herstellern kommerzieller Drohnen, ihre fertigen Flugplattformen international zu vertreiben, ohne durch Lizenzierungsverzögerungen der US-amerikanischen International Traffic in Arms Regulations behindert zu werden.

Technische RFQ-Checkliste für die Beschaffung von Drohnen-Nutzlasten

Um Integrationsverzögerungen zu vermeiden und präzise Angebote von Komponentenherstellern zu erhalten, geben Sie in Ihrer ersten Angebotsanfrage (RFQ) die folgenden Parameter an:

Wenn Sie bereit sind, die Systemspezifikationen mit einem Applikationsingenieur zu besprechen, übermitteln Sie Ihre Parameter direkt über das Camcuda Engineering- & RFQ-Portal.

7. Technische Deep-Dive-FAQ: Thermische UAV-Nutzlasten
