TM02-SOLO T 6 TOPS UAV-KI-Tracking-Modul mit 640-Wärmebildkamera
Dual-Spektrum 6-TOPS-Drohnen-KI-Modul mit 1080p 120 Hz EO-Bildgebung und einer ungekühlten 640 x 512 bei 50 Hz VOx-Wärmebildkamera. CRSF mit BetaFlight- oder ArduPilot-Unterstützung; Angebot anfordern.
Beschreibung
TM02-SOLO T Dual-Spektrum-UAV-KI-Tracking-Modul
EO- und 640-Wärmebildgebung auf einer 6-TOPS-Onboard-Tracking-Plattform.
TM02-SOLO T erweitert die EO-Tracking-Konfiguration des TM02-SOLO um eine ungekühlte 640 x 512 VOx-Wärmebildkamera. Es wurde für UAV-OEMs und Integratoren entwickelt, die Personen- und Fahrzeug-Tracking bei Tageslicht, schlechten Lichtverhältnissen und Wärmekontrastszenen mit Onboard-Inferenz benötigen.
Übersicht für Einkäufer
Dual-Spektrum-Tracking für den Einsatz bei Restlicht und Wärmekontrast
TM02-SOLO T kombiniert dieselbe 6-TOPS-Verarbeitungsplattform und 120-Hz-EO-Kamera des TM02-SOLO mit einem 640 x 512 Wärmebildkanal. PIP- und kombinierte Visuell-Thermal-Workflows unterstützen die Beobachtung bei eingeschränktem visuellem Kontrast.
Der Wärmebildkanal dient als Bildgebungs- und KI-Tracking-Eingang. Die aktuelle Dokumentation spezifiziert keine kalibrierte radiometrische Temperaturmessung; daher sollte dieses Produkt ohne gesonderte schriftliche Bestätigung nicht als Temperaturmessmodul gewählt werden.
Wichtigste Spezifikationen
Technische Parameter für die UAV-Integration
| KI und Tracking | |
|---|---|
| Produktmodell | TM02-SOLO T |
| Zieltypen | Person und Fahrzeug |
| Entfernungsreferenz | Fahrzeug 400 m; Person 170 m |
| Minimale Zielgröße | 10 x 10 Pixel |
| Referenz-Verarbeitungslatenz | 8 ms Referenzwert laut Herstellertabelle; Bestätigung der End-to-End-Testdefinition |
| Dynamische Geschwindigkeitsreferenz | Bis zu 450 km/h |
| Tracking-Modi | Fadenkreuz-Arretierung, Close-to-Lock, Routenvorplanung, Zielwiedererfassung und PIP |
| Maximale Zielanzahl | Bis zu 120 Tracks; Ausgabe abhängig von Firmware und KI-Modell |
| Computing und Flugsteuerung | |
| KI-Rechenleistung | 6 TOPS |
| CPU | Arm Cortex-A76 2,4 GHz plus Cortex-A55 1,8 GHz |
| Steuerungsprotokoll | CRSF |
| Flight-Controller-Unterstützung | BetaFlight und ArduPilot |
| Empfohlener Eingang | Geregelt 9–16 V DC |
| Platinengröße | 45 x 45 x 26 mm |
| Befestigungsmuster | 42,5 x 42,5 mm |
| EO-Kamera | |
| Sensor | 1/1,8 Zoll |
| Brennweite | 8,45 mm |
| Sichtfeld | D 66,3° / H 57,1° / V 30,4° |
| Mindestbeleuchtung | 0,001 Lux Referenz |
| Auflösung und Bildrate | 1920 x 1080 bei 120 Hz |
| Kameraabmessungen | 25,5 x 19,5 x 19,5 mm |
| Wärmebildkamera | |
| Detektor | Ungekühltes VOx |
| Spektralbereich | 8–14 µm |
| Pixelabstand | 12 µm |
| Brennweite | 9,1 mm |
| Sichtfeld | D 61,8° / H 47,7° / V 38,2° |
| Auflösung und Bildrate | 640 x 512 bei 50 Hz |
| Platinenanschluss | MIPI-Lieferantenreferenz; Stecker-Revision bestätigen |
Anwendungsbereiche
Einsatzbereiche dieses Moduls
Hardware-Konfiguration

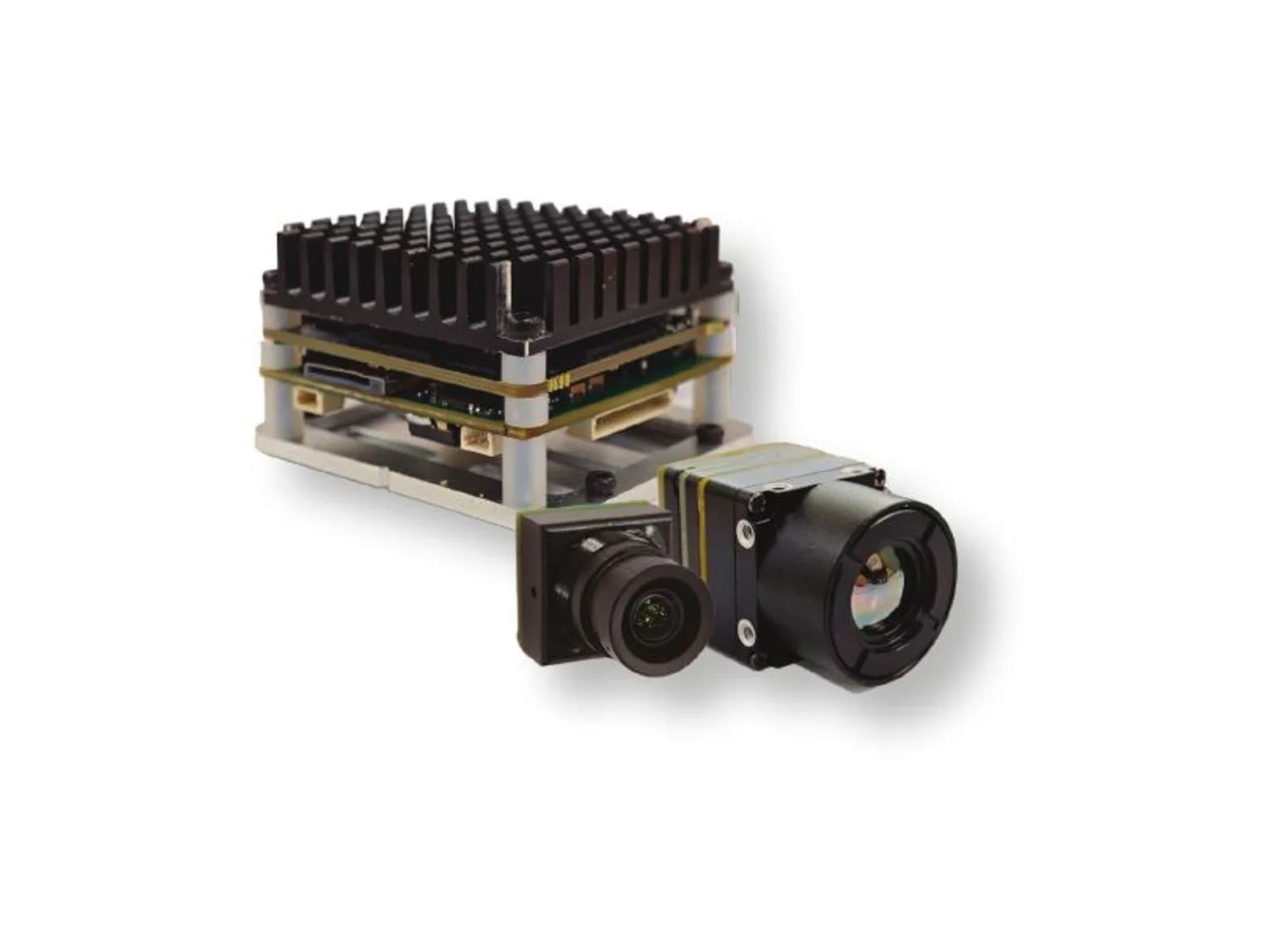

6-TOPS-Verarbeitungsboard mit EO- und 640-Wärmebildkameras
Hinweise zur Integration
Vor Flugtests durchzuführende Prüfungen
- Verwenden Sie eine geregelte Stromversorgung und überprüfen Sie Einschaltstrom, Restwelligkeit, Erdung und thermische Bedingungen an Bord der Drohne.
- Bestätigen Sie die genaue Hardware-Revision, Steckerausrichtung, Pinbelegung und den Kabelsatz vor der Konstruktion des Kabelbaums für das Fluggerät.
- Überprüfen Sie die Kompatibilität der BetaFlight- oder ArduPilot-Firmware sowie das CRSF-Kanal-Mapping auf dem vorgesehenen Flight Controller.
- Betrachten Sie Angaben zu Reichweite, Latenz, Geschwindigkeit und Zielanzahl als herstellerseitige Testreferenzen; tatsächliche Flugergebnisse hängen von Optik, Zielgröße, Wetter, Vibrationen, Firmware und Integration ab.
- Führen Sie vor dem operativen Einsatz Prüfstands-, Vibrations-, Temperatur-, EMV-, Failsafe- und kontrollierte Flugtests durch.
- Überprüfen Sie die Platzierung der Wärmebildkamera, die Wärmeabschirmung, den Objektivfreiraum und die MIPI-Kabelführung abseits heißer oder störender Fluggerätekomponenten.
Lieferumfang und Systemgrenzen
Modullieferung, keine vollständige UAV-Gesamtlösung
Camcuda liefert ausschließlich die Modulkonfiguration. Drohne, Trägerrahmen (Airframe), Flight Controller, Empfänger, ESC, Motoren, Funkmodul, Videosender, Display, Bodenstation, Gehäuse, Integrationsdienstleistungen und anwendungsspezifische Endsoftware sind nicht enthalten, sofern nicht ausdrücklich im Angebot aufgeführt.
RFQ-Checkliste
Erforderliche Angaben zur Bestätigung von Modell und Revision
- UAV-Plattform, Flugsteuerung, Firmware-Version und CRSF-Verkabelungsplan.
- Zieltyp, erwarteter Arbeitsabstand, Umgebungsbedingungen und Tracking-Workflow.
- Prototypenmenge, Prognosemenge, Bestimmungsland und erforderlicher Lieferzeitplan.
- Erforderliche Kabel, Pinbelegung der Anschlüsse, mechanische Zeichnung, SDK und Integrationsdokumente.
- Für Ihr Projekt erforderliche Compliance-, Export-, Beschaffungs- und Verpackungsdokumente.
- Klären Sie ab, ob das Projekt ausschließlich Wärmebildgebung oder kalibrierte radiometrische Temperaturdaten erfordert; Radiometrie ist im aktuellen Dokument nicht spezifiziert.
Produkt-FAQ
Fragen für OEM- und Entwicklungs-Einkäufer
Misst das TM02-SOLO T die Temperatur?
Das aktuelle Dokument spezifiziert einen ungekühlten 640 x 512 VOx-Wärmebildkanal, weist jedoch keine kalibrierte radiometrische Ausgabe aus. Behandeln Sie es als Bildgebungs- und Tracking-Modul, sofern die Radiometrie nicht gesondert schriftlich bestätigt wird.
Können die EO- und Wärmebildkanäle gleichzeitig angezeigt werden?
Das Lieferantendokument führt PIP- und kombinierten Visuell-Thermal-Betrieb auf. Bestätigen Sie den genauen Ausgabe-Workflow, die Schnittstelle und die Firmware-Revision während der Angebotsanfrage (RFQ).
Handelt es sich um eine vollständige Drohnen-Gesamtlösung?
Nein. Es handelt sich um eine Modulkonfiguration für die OEM-Integration. Fluggerät, Stromversorgungssystem, Flight Controller, Datenlink, Softwareintegration und Validierung sind nicht im Standard-Lieferumfang des Moduls enthalten.
Was sollte vor der Bestellung abgeklärt werden?
Bestätigen Sie die Board- und Kamera-Revisionen, die MIPI- und EO-Verkabelung, die Steckerbelegung, mechanische Zeichnungen, Firmware, Ausgabeformate, Stückzahlen und das Dokumentationspaket.
