Module d'imagerie thermique LWIR non refroidi Mini 640 9,1 mm 640 x 512

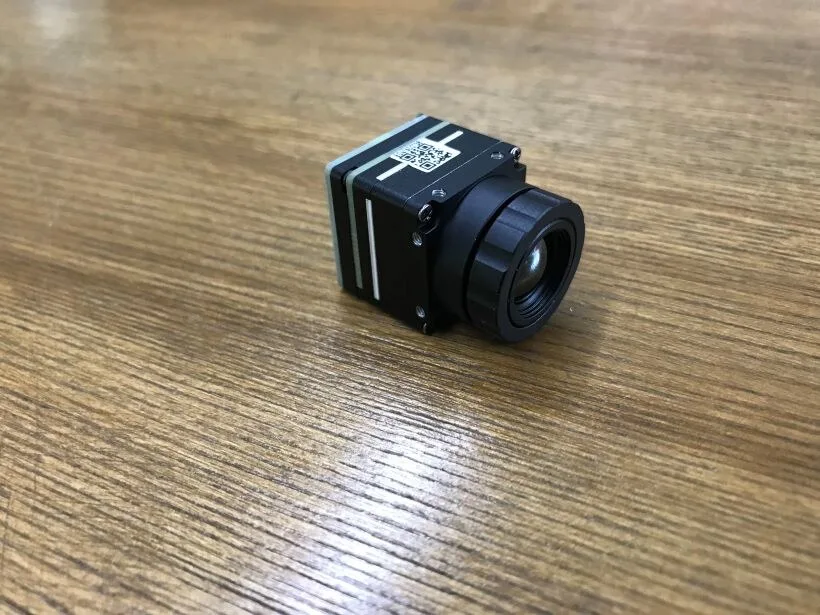

Vue frontale de la lentille du module thermique Mini 640 9,1 mm

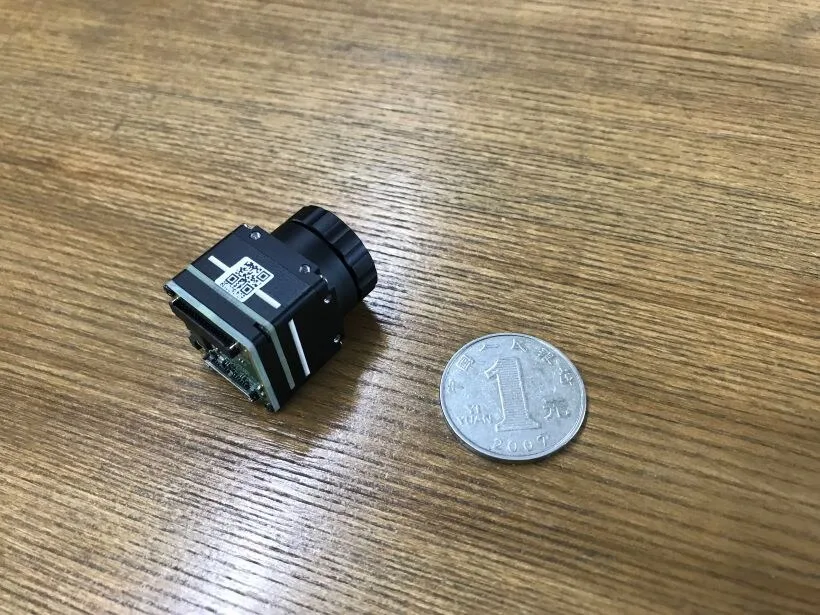

Vue de l'interface arrière du module thermique Mini 640 9,1 mm

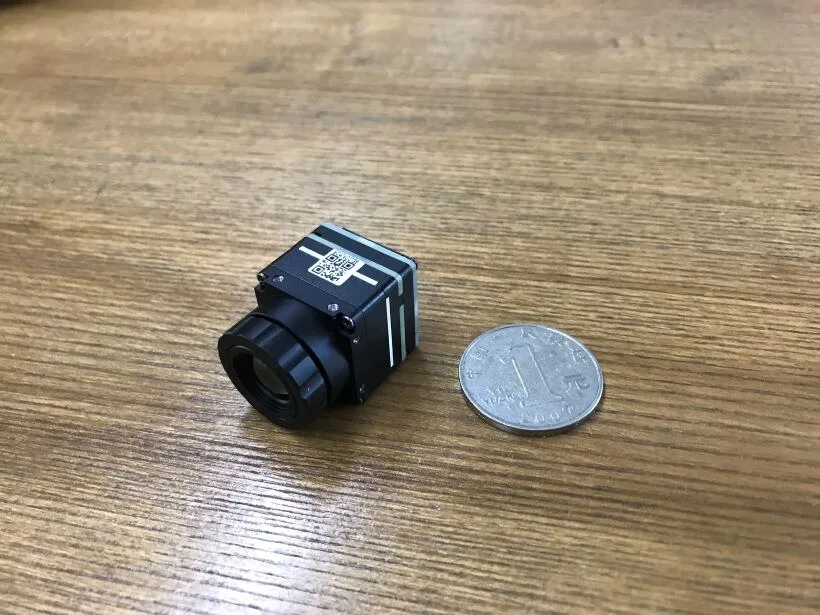

Vue de l'objectif à focale fixe Mini 640 9,1 mm

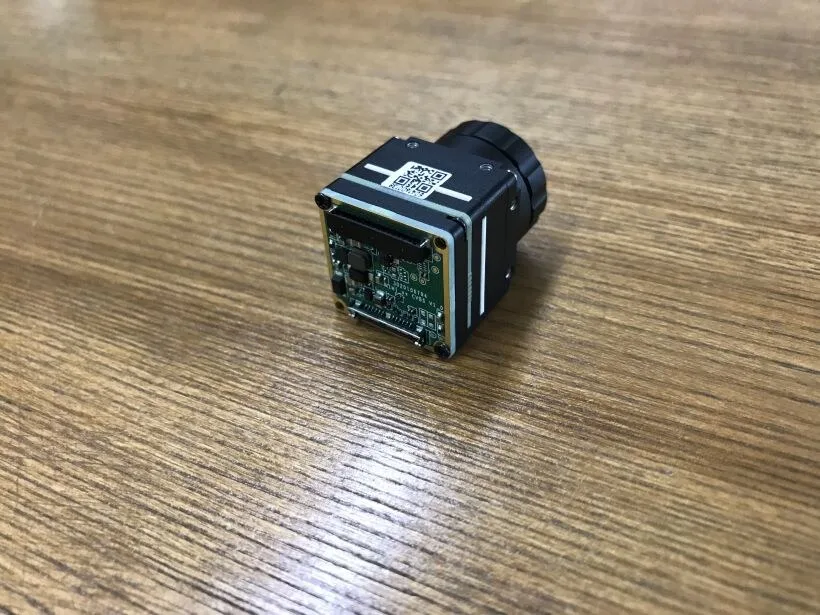

Vue du connecteur du module thermique Mini 640 9,1 mm

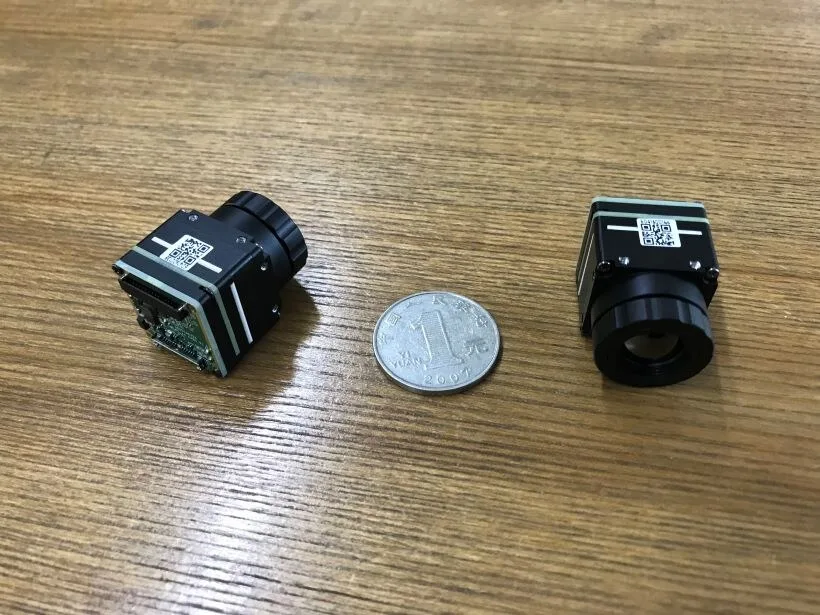

Module d'imagerie thermique LWIR non refroidi Mini 640 9,1 mm

$499,00

100+ unités$443,00 / unité1000+ unités : tarif sur devis à partir de $394,00 / unité

Module d'imagerie thermique compact LWIR VOx non refroidi 640 x 512 Mini 640 9,1 mm avec détecteur 12 µm et optique athermique à focale fixe. L'interface, la fréquence d'images, la radiométrie et le jeu de câbles sont confirmés par demande de devis (RFQ).

SKU : MINI640-9.1MM Catégories : ,

Description

Cœur thermique compact 640 x 512 avec optique à focale fixe de 9,1 mm

Le Mini 640 9,1 mm est un module d'imagerie thermique LWIR non refroidi compact conçu pour l'intégration OEM dans des équipements portables, des charges utiles légères de drones, la robotique, les dispositifs de sécurité et les systèmes de vision embarquée. Cette fiche concerne la configuration 640 x 512 équipée d'un objectif athermique à focale fixe de 9,1 mm.

Spécifications de référence publiées

Modèle Mini 640, configuration d'objectif 9,1 mm
Détecteur Matrice à plan focal VOx non refroidie, boîtier WLP
Résolution 640 x 512
Pas de pixel 12 µm
Plage spectrale LWIR 8-14 µm
Référence de fréquence d'images 25 / 50 Hz, selon la version
Référence NETD < 50 mK à 25 °C, F/1.0 ; < 40 mK sur certaines versions
Objectif Focale fixe athermique 9,1 mm ; ouverture F et champ de vision (FOV) final à confirmer selon la nomenclature (BOM)
Référence de champ de vision (FOV) calculé du capteur Env. 45,8° H x 37,3° V pour 9,1 mm et format 12 µm / 640 x 512
Référence d'alimentation Rails 1,8 V / 3,3 V / 5 V ; puissance système typique d'environ 0,60 W selon la documentation publiée du Mini 640
Référence vidéo et contrôle PAL/NTSC, BT.656, LVCMOS ou DVP ; options UART / I2C / RS-232 selon la version de la carte
Référence de plage de température -40 à 80 °C

Périmètre d'intégration

Les révisions du Mini 640 diffèrent selon la carte de sortie, la configuration (imagerie seule ou radiométrique), la fréquence d'images, l'objectif et le connecteur. Avant de commander, confirmez la référence exacte de pièce, le nombre F de l'objectif 9,1 mm, le champ de vision, l'interface vidéo, la tension d'entrée, le jeu de câbles, le micrologiciel, la capacité de mesure de température et le plan mécanique. Cette page est destinée à une demande de devis (RFQ) pour module d'imagerie et n'implique pas de capacité de mesure radiométrique.

Périmètre d'approvisionnement

Le périmètre du devis couvre uniquement la configuration du module thermique. L'ordinateur hôte, l'écran, le régulateur d'alimentation, le boîtier, les câbles, le drone, la nacelle, l'intégration et le logiciel applicatif ne sont pas inclus, sauf indication contraire dans le devis.

Produits associés

FAQ

Questions fréquentes sur l'achat

Quel module thermique dois-je choisir en priorité ?

Commencez par préciser l'application visée, la résolution, l'interface, l'objectif ou la distance de vision, la quantité prévue et le marché de destination.

Où puis-je télécharger la documentation technique ?

Consultez le Centre de téléchargement pour obtenir les plans et schémas disponibles, ou contactez Camcuda pour recevoir les dossiers techniques spécifiques aux modèles.

Camcuda peut-il accompagner l'intégration OEM ?

Oui. Transmettez les spécifications de votre plateforme hôte, les contraintes d'encombrement, l'interface, les exigences d'objectif et votre calendrier via notre formulaire Contact / RFQ.
