تكامل حمولة الطائرات بدون طيار بالأشعة تحت الحمراء: دليل اختيار نواة الكاميرا الحرارية للشركات المصنعة الأصلية (OEM)

يُعد دمج حمولة الأشعة تحت الحمراء طويلة الموجة (LWIR) في نظام جوي غير مأهول (UAS) أحد أسرع الاختبارات لصبر المهندسين. فأنت توازن باستمرار بين الفيزياء البصرية، وديناميكيات الهيكل، والإدارة الحرارية، وقيود الحوسبة المضمنة. إن بناء حمولة طائرة بدون طيار بالأشعة تحت الحمراء فعالة يعني التعامل مع متطلبات الحجم، والوزن، والطاقة، والتكلفة (SWaP-C) مع ضمان دقة مكانية فائقة الوضوح، وحساسية حرارية أقل من 35 ملي كلفن، وزمن انتقال أقل من زمن الإطار، وامتثال صارم للوائح التصدير. إذا اقتصرت نظرتك على الأرقام البارزة في النشرات التسويقية للموردين، فستواجه مشكلات جسيمة بمجرد مغادرة محور التثبيت (Gimbal) لمنصة الاختبار.

انظر إلى كيفية تثبيت قالب المكشاف الدقيق للحرارة (microbolometer)، وتوزيع الكتلة عبر عناصر عدسة الجرمانيوم، والطلاءات البصرية المطبقة على الزجاج الأمامي، وواجهة الإخراج الرقمي الخام. يحدد كل عامل من هذه العوامل ما إذا كان هيكل طائرتك سيحقق 22 دقيقة أو 38 دقيقة من وقت الطيران، وما إذا كانت محركات المحور عديمة المسفرات ستحترق أثناء تصحيحات الانعراج السريعة، وما إذا كان مسرع الذكاء الاصطناعي على الحافة (Edge AI) يستطيع معالجة الإطارات الإشعاعية الخام دون اختناق حراري.

لقد تجاوز التصوير الحراري الجوي الحديث تمامًا - سواء كنت تبني منصات للفحص الآلي للمحطات الفرعية، أو البحث والإنقاذ الجبلي (SAR)، أو الزراعة الدقيقة على مستوى الغطاء النباتي، أو مهام الاستطلاع والمراقبة التكتيكية (ISR) - حواضن الكاميرات الاحتكارية والمغلقة. واليوم، تحتاج الفرق الهندسية إلى نوى تصوير حراري غير مبردة تعتمد على أكسيد الفاناديوم (VOx) بواجهات مفتوحة. أنت بحاجة إلى أجهزة تتكامل بسلاسة مع محاور التثبيت المخصصة عديمة المسفرات، وتتواصل بكفاءة مع لوحات الحوسبة المرافقة مثل NVIDIA Jetson Orin أو Raspberry Pi CM4، وتتكامل مباشرة مع أنظمة التحكم عن بُعد MAVLink. يوضح هذا الدليل القرارات الهندسية الواقعية وراء اختيار حمولة الأشعة تحت الحمراء للشركات المصنعة الأصلية (OEM)، بدءًا من فيزياء الكواشف والحسابات البصرية وحتى البروتوكولات التسلسلية، والدرع الكهرومغناطيسي (EMI)، ووثائق التصدير.

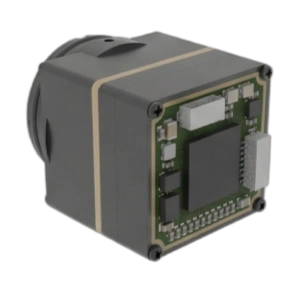

1. فيزياء كواشف LWIR: نوى VOx، ومسافة البكسل، والحساسية الحرارية (NETD)

يُعد مصفوف المستوى البؤري (FPA) للمكشاف الدقيق للحرارة غير المبرد الأساس لأي حمولة تصوير حراري جوية. في الأنظمة المختبرية، قد ترى كواشف الأشعة تحت الحمراء متوسطة الموجة (MWIR) المبردة تبريدًا عميقًا والمصنوعة من إنديوم الأنتيمونيد (InSb) أو تيلوريد كادميوم الزئبق (MCT). ورغم أنها توفر حساسية استثنائية، إلا أنها تستهلك طاقة هائلة، وتستغرق دقائق للتبريد حتى 77 كلفن، وتكلف عشرات الآلاف من الدولارات، وتعتمد على مبردات ستيرلينغ التي تتآكل في النهاية. أما بالنسبة لمنصات الطائرات بدون طيار الصغيرة إلى المتوسطة، فإن نوى LWIR غير المبردة التي تعمل عبر نطاق الأشعة تحت الحمراء طويلة الموجة من 8 إلى 14 ميكرومتر تمثل الخيار العملي الوحيد لضمان عمر خدمة طويل، وتشغيل فوري، واستهلاك ضئيل للطاقة.

إليك ما يميز نافذة النفاذية من 8 إلى 14 ميكرومتر: ينخفض الامتصاص الجوي المحيط لبخار الماء وثاني أكسيد الكربون بشكل كبير في هذا النطاق. يتيح ذلك للحمولات الحرارية اكتشاف الفروق الدقيقة في الإشعاع السلبي عبر مختلف الظروف الجوية دون الحاجة إلى إضاءة نشطة. داخل المستشعر، تُعلق وحدات البكسل الفردية للمكشاف الدقيق للحرارة فوق دائرة قراءة متكاملة من السيليكون (ROIC) بواسطة أرجل دعم مجهرية. عندما تصطدم فوتونات الأشعة تحت الحمراء الواردة بغشاء البكسل، تتغير درجة حرارته، مما يسبب تغيرًا قابلًا للقياس في المقاومة الكهربائية. تقوم دائرة ROIC بأخذ عينات من هذا التغير في المقاومة وإخراج قيمة رقمية 14 بت أو 16 بت لكل بكسل، مما ينتج المصفوفة الإشعاعية الخام قبل إجراء أي تحسين للصورة أو تصحيح لعدم الانتظام.

أكسيد الفاناديوم (VOx) مقابل السيليكون غير المتبلور (a-Si)

عند اختيار نواة الكاميرا، يكون قرارك الأساسي الأول بشأن العتاد هو المادة المكونة لطبقة المكشاف الدقيق للحرارة. يُعد أكسيد الفاناديوم (VOx) اليوم المعيار بلا منازع في تصوير الطائرات بدون طيار الاحترافي، وذلك لأسباب وجيهة:

• ✅ معامل مقاومة حراري أعلى (TCR): يوفر أكسيد الفاناديوم (VOx) معامل مقاومة حراري (TCR) يتراوح بين -2% و-3% لكل كلفن. يمنحك هذا نسبة إشارة إلى ضوضاء (SNR) أعلى بكثير لكل درجة من تغير درجة حرارة الهدف مقارنة بالسيليكون غير المتبلور (a-Si).
• ✅ ضوضاء وردية أقل (1/f): تقلل الخصائص البلورية لطبقة VOx الرقيقة من ضوضاء الوميض منخفضة التردد، مما يحافظ على انخفاض الحد الأدنى للضوضاء أثناء التشغيل المستمر.
• ✅ استقرار التدرج الحراري: تعمل الطائرات بدون طيار في بيئات حرارية قاسية؛ حيث يؤدي تيار هواء المراوح ومعدلات الصعود الحادة والتغيرات السريعة في درجات الحرارة المحيطة إلى توليد تدرجات حرارية غير متساوية عبر هيكل الكاميرا. تحافظ مادة VOx على خط أساس مستقر في ظل هذه الظروف الديناميكية، مما يمنع انحراف معايرة المستشعر أثناء الطيران.
• ⚠️ المساومة المتعلقة بالسيليكون غير المتبلور (a-Si): على الرغم من أن مصفوفات السيليكون غير المتبلور (a-Si) أقل تكلفة في التصنيع عبر خطوط CMOS القياسية، إلا أن انخفاض معامل المقاومة الحراري الخاص بها وارتفاع الضوضاء الهيكلية يؤديان إلى انحراف متكرر في المعايرة والحصول على صور جوية باهتة ومنخفضة التباين.

ديناميكيات مسافة البكسل: 12 µm مقابل 17 µm

أحدث الانتقال الواسع في الصناعة من حجم البكسل 17 ميكرومتر إلى 12 ميكرومتر تغييرًا جوهريًا في بنية الأنظمة الحرارية المحمولة جوًا. فعند تقليص حجم البكسل، ينخفض القطر المادي لقالب المستشعر لأي دقة بكسل معطاة. وتوفر مصفوفة بدقة 1280×1024 مبنية بتقنية 12 ميكرومتر قطرًا مدمجًا للمستشعر يبلغ حوالي 19.6 مم، مقارنة بنحو 27.8 مم في تقنية 17 ميكرومتر الأقدم.

في بيئة العمل الفعلي، يعني هذا الانكماش المادي كل شيء. فالمستشعر الأصغر يتطلب عدسة جرمانيوم شيئية أصغر حجمًا بكثير لتحقيق نفس مجال الرؤية البصري والتكبير. والجرمانيوم مادة كثيفة وثقيلة ومكلفة. ومن خلال الانتقال إلى نواة 12 ميكرومتر، يمكنك تقليل قطر وكتلة العناصر البصرية. يحافظ هذا على صغر حجم حمولة المحور، ويقرب مركز الثقل من محاور الدوران، ويوفر سعة بطارية ثمينة لزيادة مدة الطيران.

فرق درجة الحرارة المكافئ للضوضاء (NETD)

يُعد فرق درجة الحرارة المكافئ للضوضاء (NETD) المقياس الأساسي لتحديد الحساسية الحرارية. ويُمثل NETD، المقاس بالملي كلفن (mK)، فرق درجة الحرارة الذي ينتج إشارة مساوية لمستوى الضوضاء الأساسي للمستشعر. وتعني الأرقام الأقل صورًا أنقى وتباينًا فائقًا:

• ⚙️ NETD ≤ 35 mK (عند 25 درجة مئوية، F/1.0): المعيار الأساسي لنوى التصوير عالية الأداء بدقة 1280×1024. يوفر هذا صورًا دقيقة وواضحة وقابلة للتنفيذ لفحص خطوط المرافق، واكتشاف الشذوذ في مزارع الطاقة الشمسية، ومهام الاستخبارات والمراقبة والاستطلاع (ISR) التكتيكية.
• ⚙️ NETD ≤ 20 mK: حساسية قياس إشعاعي فائقة. يمكن للمصفوفات عالية الحساسية في هذه الفئة تمييز التدرجات الحرارية السطحية الدقيقة حتى أجزاء من مئة من الدرجة. وتعد هذه القدرة أساسية للزراعة الدقيقة (اكتشاف الإجهاد المائي للمحاصيل قبل حدوث الذبول الفعلي)، وتحليل التسرب الحراري لغلاف المباني، وعمليات البحث والإنقاذ البحرية فوق المياه المفتوحة متجانسة الحرارة.

تصحيح عدم التجانس (NUC) والحد من الانجراف الحراري

نظرًا لأن المكشافات الدقيقة للحرارة حساسة بطبيعتها لدرجة حرارة هيكلها المحيطة، فإن تراكم الحرارة الداخلية من الإلكترونيات المدمجة وتدفق الهواء الخارجي أثناء الطيران يتسببان في انحراف وحدات البكسل الفردية عن المعايرة. يظهر هذا الانحراف على شاشة المشغل كضوضاء ذات نمط ثابت (FPN)، أو تعتيم للأطراف (vignetting)، أو خطوط رأسية عبر الصورة.

للقضاء على ذلك، تدمج وحدات مصنعي المعدات الأصلية (OEM) آلية غالق ميكانيكي مقترنة بجداول معايرة متعددة النقاط مبرمجة في المصنع. وأثناء دورة تصحيح عدم الانتظام (NUC)، ينزل الغالق أمام المستشعر لمدة 100 إلى 300 مللي ثانية لإنشاء خط أساس حراري موحد، مما يسمح للمعالج بتحديث خريطة الإزاحة لكل بكسل. كما تدمج وحدات OEM المتطورة مقاومات حرارية متعددة النقاط مباشرة على ركيزة FPA، والتي تراقب تغيرات درجة الحرارة الداخلية وتضبط منحنيات الاستيفاء متعدد الحدود ديناميكيًا، مما يقلل من الحاجة إلى تفعيل الغالق الميكانيكي أثناء مراحل الطيران الحرجة.

2. تحسين SWaP-C وديناميكيات مانع الاهتزاز (Gimbal) في الحمولات الجوية

تحدد معادلة الحجم والوزن واستهلاك الطاقة والتكلفة (SWaP-C) مدى نجاح مفهوم حمولة الطيران عملياً. فعند بناء جيمبال مدمج متعدد الحساسات — يجمع عادةً بين نواة LWIR، وكاميرا بصرية للضوء النهاري، ومحدد مدى ليزري (LRF)، ولوحة تتبع فيديو مدمجة — فإن الكتلة والحجم الفعليين للنواة الحرارية يحددان مباشرة حجم محركات الجيمبال، والصلابة الهيكلية، والاستهلاك الإجمالي للطاقة.

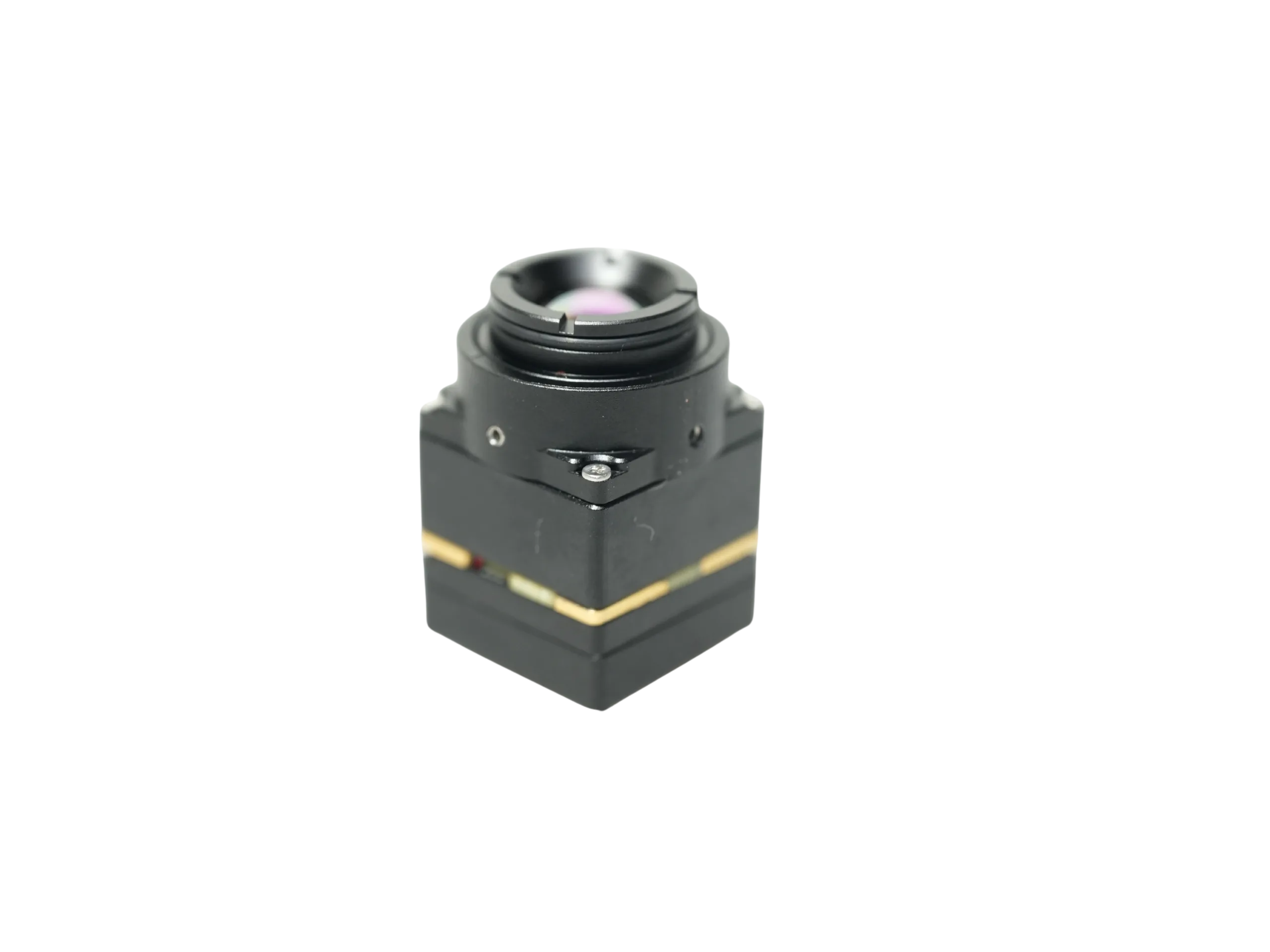

وحدة التصوير الحراري LWIR غير المبردة Camcuda HR-1280 بدقة 1280×1024

تُعد HR-1280 وحدة تصوير حراري عالية الدقة تعمل بالأشعة تحت الحمراء طويلة الموجة (VOx) غير مبردة، ومصممة خصيصاً لمكاملي أنظمة OEM ومنصات حمولات الطائرات بدون طيار الحرارية. ومن خلال توفير دقة أصلية تبلغ 1280×1024 بكسل (SXGA) بحجم بكسل 12 ميكرومتر ومعدل إطارات 50 هرتز، تتيح هذه النواة فائقة الخفة بوزن 68 غراماً الكشف الجوي طويل المدى، وتشخيص البنية التحتية، ودعم خطوط معالجة الرؤية الحاسوبية على الحواسيب المرافقة.

• الدقة وتباعد البكسل: مستشعر VOx غير مبرد بدقة 1280×1024، وحجم بكسل 12 ميكرومتر
• الحساسية الحرارية: NETD ≤ 35 مللي كلفن (عند 25 درجة مئوية، F/1.0)
• معدل الإطارات: 50 هرتز لتتبع سلس للحركة الجوية
• النطاق الطيفي: 8–14 ميكرومتر (LWIR)
• جهد الدخل: دخل مباشر واسع النطاق 5–24 فولت تيار مستمر
• مواصفات الحجم والوزن واستهلاك الطاقة (SWaP): تصميم فائق الصغر 35 × 35 × 35 مم، الوزن الصافي 68 جم (بدون العدسة)
• مسارات إخراج الفيديو: BT.656 / BT.1120 / SDI / CameraLink
• اتصال التحكم: RS232 / RS485 / RS422
• خيارات مطابقة البصريات: 9 / 13 / 19 / 25 / 35 / 50 / 75 / 100 مم

عرض تفاصيل المنتج والأسعار ➔

الوزن، وعزم القصور الذاتي الدوراني، ومركز الثقل (CoG)

تزن وحدة Camcuda HR-1280 الأساسية المجردة فقط 68 غراماً مع أبعاد مدمجة تبلغ 35 × 35 × 35 مم . في تصميم الجيمبال، لا تمثل الكتلة الفيزيائية لنواة الكاميرا سوى نصف الصورة. فالمتغير التصميمي الحاسم هو القصور الذاتي الدوراني ($I$)، والذي يتناسب طردياً مع مربع المسافة من مركز الكتلة إلى محور الدوران:

حيث I هو عزم القصور الذاتي للكتلة، m هي كتلة حمولة الكاميرا، و r هو نصف قطر التدويم. عندما تضع نواة ثقيلة وضعيفة الاتزان بعيداً عن محاور الإمالة (Pitch) أو التدحرج (Roll) في الجيمبال، يجب على محركات الدفع المباشر عديمة المسفرات (Brushless) بذل عزم إمساك مستمر أعلى بكثير. ويجبرك ذلك على رفع مكاسب حلقة التحكم PID، مما يؤدي إلى حدوث اهتزازات دقيقة عالية التردد، والتشبع الحراري للمحرك، وهدر طاقة البطارية. إن الحفاظ على وزن النواة المجردة عند 68 غراماً يبقي القصور الذاتي الدوراني في حده الأدنى، مما يتيح لك استخدام محركات جيمبال أصغر وهيكل أخف وزناً من ألياف الكربون.

بنية جهد إدخال واسع (5–24V DC)

تعتبر منصات الطائرات متعددة المراوح الكهربائية بيئات معادية من الناحية الكهرومغناطيسية والكهربائية. فعندما تتسارع المحركات عديمة المسفرات لمقاومة الرياح المضطربة أو تنفيذ مناورات طيران سريعة، تولد وحدات التحكم الإلكتروني في السرعة (ESCs) ضوضاء تبديل كهربائية ملحوظة وارتفاعات مفاجئة في الجهد عبر ناقل التيار المستمر (DC) الرئيسي. ويوفر استخدام وحدة حرارية OEM بنطاق دخل واسع (5–24 فولت تيار مستمر) مزايا هندسية ملموسة:

• ✅ التغذية المباشرة من ناقل الطائرة: يمكنك تزويد النواة بالطاقة مباشرة من خطوط توزيع الطاقة 2S إلى 6S دون الحاجة إلى منظمات تحويل خافضة للجهد وسيطة.
• ✅ توفير وزن الضفائر السلكية: يوفر الاستغناء عن محولات الخفض (DC-DC buck) الخارجية وتوصيلاتها ما بين 15 و35 غراماً من وزن الحمولة الصافي.
• ✅ مقاومة مدمجة لتشويش مصدر الطاقة: تتميز وحدات OEM عالية الجودة بتنظيم داخلي متعدد المراحل مع نسب عالية لرفض تشويش مصدر الطاقة (PSRR). ويعمل ذلك على تنقية التوافقيات الكهربائية للمحرك ومنع تسلل تشوهات الخطوط الأفقية إلى تدفقات الفيديو الرقمية لديك.

لمزيد من إرشادات التكامل وتفاصيل الواجهات الكهربائية، تفضل بالاطلاع على دليل شراء وحدات كاميرات الأشعة تحت الحمراء OEM الشامل.

3. بصريات الجرمانيوم، ومطابقة الرقم البؤري (F-Number)، وحساب معايير جونسون

يعمل التصميم البصري الحراري وفقًا لقواعد مختلفة تمامًا عن تصوير الضوء المرئي. فالزجاج البصري التاجي القياسي معتم تمامًا لإشعاع الأشعة تحت الحمراء طويلة الموجة بطول موجي 8–14 ميكرومتر. ويجب أن تستخدم الحمولات الحرارية للطائرات بدون طيار عناصر مشغولة بدقة ومصنوعة من الجرمانيوم أحادي البلورة (Ge)، أو سيلينيد الزنك (ZnSe)، أو زجاج الكالكوجينيد المتخصص. كما يجب أن تتميز العدسة الشيئية الأمامية بطلاء كربوني شبيه بالماس (DLC) لتحمل جزيئات الرمل عالية السرعة، والغبار المحمول جوًا، وتآكل الأمطار أثناء عمليات الطيران على ارتفاعات منخفضة.

السرعة البصرية: عدسات F/1.0 مقابل F/1.2

يتناسب التدفق الإشعاعي الحراري الذي يصل فعليًا إلى الكاشف لديك عكسيًا مع مربع الرقم البؤري للعدسة (F/#):

إن أي F/1.0 تسمح الفتحة بوصول طاقة فوتونات الأشعة تحت الحمراء إلى مصفوفة الميكروبولوميتر VOx بنسبة تزيد بنحو 44% مقارنة بـ F/1.2 عدسة. ورغم أن عدسات الجرمانيوم F/1.0 تتطلب أقطار عناصر أكبر قليلاً وتضيف بضعة غرامات إلى الكتلة الأمامية، إلا أن هذه السرعة البصرية الإضافية بالغة الأهمية للحفاظ على حساسية الوحدة التي تقل عن 35 ميللي كلفن (sub-35 mK). وإذا قمت بإقران كاشف حساس بعدسة بطيئة مثل F/1.2 أو F/1.4، فستتسبب في تدهور نسبة الإشارة إلى الضوضاء (SNR) في نظامك، مما يؤدي إلى صور مشوشة وانخفاض دقة نماذج الرؤية الحاسوبية الطرفية.

معايير جونسون لنمذجة المدى الجوي

يعتمد التنبؤ بمدى كشف الأهداف والتعرف عليها وتحديد هويتها للحمولة الجوية على معايير جونسون. يربط هذا النموذج التجريبي بين الدقة المكانية للهدف عبر دورات أزواج الخطوط على المستوى البؤري والاحتمال الإحصائي لتمييز الهدف:

• 📌 الكشف (N = 1.5 دورة): تحديد وجود نمط غير طبيعي أو هدف محل اهتمام في المشهد.
• 📌 التعرف (N = 6.0 دورات): تصنيف فئة الهدف (مثل التمييز بين شخص وحيوان كبير، أو شاحنة خفيفة وسيارة ركاب).
• 📌 التحديد (N = 12.0 دورة): تمييز معالم محددة للهدف (مثل تحديد لوحة مفاتيح كهربائية معينة في منشأة خدمية أو تأكيد طراز مركبة).

يتم حساب الحد الأقصى للمدى المائل التشغيلي ($R$) بالأمتار باستخدام الصيغة البصرية التالية:

حيث f هو البعد البؤري البصري بالملليمتر، H_c هو البعد الحرج للهدف بالأمتار (عادة 1.8 م للإنسان، و2.3 م للمركبة)، p هو تباعد بكسلات المستشعر بالملليمتر (0.012 مم لمصفوفة 12 ميكرومتر)، و N هو عدد الدورات المطلوب للمهمة.

للحصول على معايير مرجعية مخصصة لدمج الحمولات متعددة الأطياف وبنى دمج المستشعرات المتقدمة، استكشف تكوينات الأنظمة الموثقة بواسطة مطورين صناعيين مثل Workswell.

4. مسارات تدفق الفيديو الرقمي، وزمن الانتقال، والربط بأجهزة الكمبيوتر المرافقة

تحتاج وحدة التصوير الحراري الجوية إلى خدمة مساري بيانات متمايزين في آنٍ واحد: يجب عليها بث فيديو مضغوط ومنخفض زمن الوصول إلى محطة التحكم الأرضية (GCS) للطيار من أجل الوعي الموقفي، مع تقديم بيانات إشعاعية غير مضغوطة بدقة 14 بت إلى كمبيوتر مرافق على متن الطائرة من أجل الرؤية الحاسوبية الطرفية، أو التتبع الآلي للأهداف، أو الكشف عن الشذوذ الحراري.

اختيار بروتوكول الواجهة الرقمية

تحدد الواجهة المادية والمنطقية بين وحدة التصوير الحراري والمعالج لديك معدل نقل البيانات، وزمن الوصول، وتصميم التوصيلات السلكية:

• ⚙️ BT.656 / BT.1120: واجهات فيديو رقمية متوازية ومباشرة. يبث معيار BT.1120 فيديو رقمياً متتابعاً (Progressive) بدقة تصل إلى 16 بت لكل بكسل دون تخزين مؤقت وسيط للإطارات. وبفضل زمن انتقال يقل دائماً عن 5 مللي ثانية، يُعد هذا الحل مثالياً لمسارات معالجة الطيران منخفضة التباطؤ، وتفادي العقبات، والدخل المباشر إلى رقاقات FPGA.
• ⚙️ MIPI CSI-2: الواجهة القياسية منخفضة استهلاك الطاقة على لوحات النظام على وحدة (SoM) المدمجة. ونظراً لأن نوى الميكروبولوميتر الخام تُخرج عادةً نواقل رقمية متوازية، غالباً ما يستخدم مدمجو الأنظمة شرائح FPGA جسرية (مثل Lattice CrossLink) لتحويل بيانات BT.1120 التسلسلية إلى MIPI CSI-2 بمسارين أو 4 مسارات للوصول المباشر إلى ذاكرة وحدة معالجة الرسوميات (GPU) على لوحات مثل Jetson Orin.
• ⚙️ HD-SDI / 3G-SDI: إرسال محوري تسلسلي بمقاومة 75 أوم. يُعد SDI المعيار الذهبي لمحاور التثبيت (Gimbals) ذات التدوير الأفقي المستمر بزاوية 360 درجة؛ لأنه يمر بسلاسة عبر حلقات الانزلاق دون تلف البيانات أو التداخل الكهرومغناطيسي.
• ⚙️ CameraLink: معيار قوي وعالي النطاق الترددي للرؤية الآلية. ورغم كونه ضخماً للغاية بالنسبة لمحاور التثبيت الجوية الصغيرة، فإنه يظل ذا قيمة بالغة على منصة الاختبار لتوصيف المستشعرات والمعايرة المصنعية واختبارات منصات الفحص.
• ⚠️ CVBS تناظري (متقادم): يتسبب الفيديو المركب القديم في زمن انتقال ملحوظ أثناء التحويل، ويعاني من ضوضاء الطور، كما أنه شديد التأثر بالتداخل الكهرومغناطيسي الناتج عن المحركات. تتخلى Camcuda HR-1280 تماماً عن إشارة CVBS التناظرية لصالح واجهات رقمية حديثة عالية الإنتاجية.

القياس عن بُعد التسلسلي والتكامل مع نظام الطيار الآلي (MAVLink)

للتحكم في وحدة الكاميرا أثناء الطيران—مثل تبديل لوحات الألوان الحرارية (الأبيض الساخن، الأسود الساخن، قوس قزح الحديدي)، أو تشغيل NUC يدويًا، أو التحكم في التكبير الرقمي، أو الاستعلام عن درجات الحرارة الموضعية—فأنت بحاجة إلى ارتباط تسلسلي موثوق. توفر وحدات OEM منافذ تسلسلية مخصصة من نوع RS232 أو RS485 أو UART بجهد 3.3V.

تقوم البرمجيات الثابتة لإلكترونيات الطيران لديك بترجمة هذه الأوامر التسلسلية الخاصة إلى حزم بروتوكول كاميرا MAVLink القياسية. يتيح ذلك للمشغلين التحكم في جميع معلمات التصوير الحراري مباشرةً عبر برامج GCS القياسية مثل QGroundControl أو Mission Planner من خلال وصلة القياس عن بُعد الأساسية للطائرة، مما يلغي الحاجة إلى راديو تحكم ثانوي.

5. نوى الكاميرات الحرارية OEM مقابل أدوات الفحص الأرضية: تحليل المواصفات

غالبًا ما تحتاج الفرق الهندسية إلى الاختيار بين دمج وحدة تصوير حراري OEM ذات لوحة مكشوفة في جيمبال جوي، ونشر جهاز مراقبة حراري محمول ومستقل للتحقق الأرضي، أو كمرجع لفريق الطيران، أو لأمن المحيط.

جهاز المراقبة الحرارية بالأشعة تحت الحمراء المحمول يدويًا من Camcuda

صُمم جهاز المراقبة الحرارية المحمول هذا لمشغلي الحقول المتنقلين، وفرق الصيانة الصناعية، وأطقم الدعم الأرضي، ويوفر تكوينات دقة مرنة تبلغ 384×288 أو 640×512 بكسل. وبفضل تميزه بكاشف VOx فائق الحساسية بمعدل NETD ≤ 20 mK وبصريات F1.0 قابلة للتبديل مقاس 25/35/50 مم، فإنه يُعد الأداة المرافقة المثالية للتحقق من النتائج الجوية، ومراقبة المحيط، والمسوحات الميدانية.

• خيارات الدقة: 384×288 بمقاس 12 ميكرومتر أو 640×512 بمقاس 12 ميكرومتر
• منصة الكاشف: ميكروبولوميتر VOx غير مبرد (نطاق استجابة 8–14 ميكرومتر)
• الحساسية الحرارية: NETD ≤ 20 مللي كلفن (عند 25° مئوية، F#1.0، و25 هرتز)
• معدل التحديث: عرض سلس بتردد 50 هرتز
• خيارات العدسات: عدسات جرمانيوم دقيقة ببعد بؤري 25 / 35 / 50 مم وبفتحة F1.0
• عامل الشكل: هيكل مريح متكامل (فئة وزن تقارب 550 غرام)
• مهام العمل الأساسية: المراقبة الخارجية، والبحث والتفتيش، والتحقق الميداني المباشر

عرض تفاصيل المنتج والأسعار ➔

تُبرز المقارنة الهندسية التالية المفاضلات الرئيسية بين وحدات حمولة الطائرات بدون طيار المدمجة وأجهزة الفحص المحمولة الجاهزة للاستخدام الميداني:

6. التداخل الكهرومغناطيسي (EMI)، وتشتيت الحرارة، وهياكل الحماية الجوية

يؤدي تشغيل ميكروبولوميتر حساس داخل جيمبال جوي مغلق إلى تحديات حقيقية تتعلق بتبديد الحرارة والتداخل الكهرومغناطيسي (EMI). وإذا تجاهلت مسارات التبديد الحراري أو قمت بتشغيل ضفائر بيانات غير محمية بالقرب من أجهزة إرسال التردد اللاسلكي، فستنخفض جودة الصورة بسرعة بمجرد تحليق الطائرة في الجو.

التبديد الحراري بالتوصيل في الحاويات المغلقة

على الرغم من أن وحدات LWIR غير المبردة لا تحتاج إلى مبردات شديدة البرودة، فإن دوائر ROIC وFPGA ومعالج إشارات الفيديو DSP تظل تبدد ما بين 1.5 و3.5 واط من الطاقة. وفي كبسولة جيمبال محكمة الإغلاق ضد العوامل الجوية بتصنيف IP65 أو IP67 بدون أي تدفق هواء داخلي، تتراكم تلك الحرارة بسرعة، مما يسخن الهواء الداخلي ويؤدي إلى زعزعة استقرار خط الأساس للميكروبولوميتر.

لمنع انحراف خط أساس المستشعر وتكرار دورات NUC دون إضافة مراوح تبريد نشطة وثقيلة، يصمم المهندسون الميكانيكيون مسارات تبريد بالتوصيل مخصصة:

• ⚙️ مواد الواجهة الحرارية (TIM): ضع وسادات حرارية مرنة عالية التوصيل (3.0 إلى 6.0 واط/متر·كلفن) مباشرة بين مكونات المعالجة المولدة للحرارة في الوحدة والجدار الداخلي لهيكل الجيمبال المصنوع من ألومنيوم 6061-T6 المشغول بآلات CNC.
• ⚙️ تبديد حرارة الهيكل: استخدم الهيكل الخارجي المصنوع من الألومنيوم كمشتت حراري رئيسي. يوفّر تيار الهواء الهابط من المراوح وسرعة الطيران الأمامي للطائرة تبريداً مستمراً بالحمل الحراري عبر السطح الخارجي للهيكل، مما يسحب الحرارة بعيداً عن الوحدة المركزية.
• ⚙️ فصل المستشعر: اعزل أسطوانة العدسة الأمامية وحامل مقياس الإشعاع الحراري الدقيق (Microbolometer) حرارياً عن لوحات معالجة الفيديو عالية الطاقة لتجنب التسخين غير المتماثل عبر عناصر الجرمانيوم.

الحد من التداخل الكهرومغناطيسي (EMI)

تحمل منصات UAS الحديثة أجهزة إرسال تردد لاسلكي (RF) عالية الطاقة، بما في ذلك روابط تنزيل الفيديو بتقنية OFDM بتردد 5.8 جيجاهرتز، وأجهزة راديو القياس عن بُعد بتردد 900 ميجاهرتز، وهوائيات تحديد المواقع GNSS RTK، وخطوط ESC للمحركات عالية التردد. تُولِّد هذه المكونات مجالات كهرومغناطيسية قوية وضوضاء توافقية.

تعمل الخطوط الرقمية المتوازية غير المحمية (مثل كابلات BT.1120 الشريطية عالية السرعة) كهوائيات لضوضاء التردد اللاسلكي، مما يتسبب في حدوث تشويش قطري، أو خطوط أفقية متدحرجة، أو سقوط الإطارات. تتضمن خطوات الحد من هذه التأثيرات الأساسية ما يلي:

• ✅ بناء قفص فاراداي: ضع وحدة التصوير الحراري الأصلية (OEM) داخل هيكل فرعي مغلق بالكامل وموصل للكهرباء، مصنوع من الألومنيوم المطلي بالنيكل أو المؤكسد، ومؤرض بالأرضي الواقي الرئيسي للطائرة.
• ✅ الضفائر والأسلاك المحمية: استخدم أسلاكاً مزدوجة مجدولة ومحمية بجدائل فضية أو أسلاكاً محورية دقيقة لخطوط الفيديو الرقمي والقياس عن بُعد عالي السرعة.
• ✅ عزل المستوى الأرضي: احرص على فصل مسارات عودة طاقة المحركات المحدثة للضوضاء ماديًا عن المستويات الأرضية الرقمية والتناظرية الحساسة على لوحات التوصيل (breakout PCBs) لمنع حدوث الحلقات الأرضية.

7. ضوابط التصدير، ومعدل الإطارات 50Hz مقابل 9Hz، والامتثال لقانون NDAA

نظرًا لأن تقنية التصوير الحراري لها إمكانات استخدام مزدوج في كل من فحص البنية التحتية التجارية وتطبيقات الدفاع التكتيكية، فإن التجارة الدولية في وحدات التصوير الحراري تخضع لرقابة صارمة بموجب أطر عمل دولية، بما في ذلك اتفاقية فاسينار متعددة الأطراف، ولوائح الاتجار الدولي بالأسلحة الأمريكية (ITAR)، ولوائح إدارة التصدير الأمريكية (EAR).

عتبة معدل الإطارات: 9 Hz مقابل 50 Hz

تُصنف سلطات مراقبة الصادرات كاميرات التصوير الحراري بناءً على دقة الكاشف، والحساسية الحرارية، ومعدل الإطارات التشغيلي:

• ⚠️ إعفاء التصدير عند تردد ≤ 9 هرتز: تخضع الوحدات الحرارية الأساسية التي تعمل بتردد 9 هرتز أو أقل لتصنيفات تصدير ميسرة في العديد من المناطق، مما يتيح التوزيع الدولي بأدنى حد من وثائق التصدير. ومع ذلك، يتسبب بث الفيديو بتردد 9 هرتز في ضبابية حركة شديدة وتأخر زمني على المنصات الجوية؛ حيث يصبح التثبيت اللحظي للمحور، والتتبع أثناء الطيران عالي السرعة، والمتابعة التلقائية للأهداف شبه مستحيلة عند هذا التردد.
• ✅ تشغيل عالي السرعة بتردد 50 هرتز: يوفر معدل التحديث البالغ 50 هرتز — وهو المعيار القياسي في Camcuda HR-1280 — فيديو سلسًا وخاليًا من الضبابية أثناء الطيران الأمامي عالي السرعة، والمناورات الحادة، والتحريك السريع للمحور. يجب على جهات التكامل مراعاة تصنيفات تصدير المنتجات ذات الاستخدام المزدوج (مثل تصنيف الاستخدام المزدوج للاتحاد الأوروبي أو US EAR ECCN 6A003.b.4.b) والحصول على شهادات المستخدم النهائي (EUC) المطلوبة أثناء الشراء.

الامتثال لقانون تفويض الدفاع الوطني (NDAA)

تفرض الوكالات الحكومية ومشغلو السلامة العامة وعملاء البنية التحتية الحيوية بشكل متزايد امتثالاً صارماً للمادة 889 من قانون تفويض الدفاع الوطني الأمريكي (NDAA). ويجب على مهندسي الحمولات ومسؤولي التوريد التحقق من خلو مصفوفات الميكروبولوميتر البؤرية (FPA)، والدوائر المتكاملة لمعالجة الصور، وسلاسل توريد المكونات تماماً من أي مكونات اتصالات ومراقبة محظورة. كما ينبغي لفرق التوريد دائماً الحصول على إقرارات مطابقة رسمية لمعايير NDAA ووثائق تتبع كاملة للمكونات خلال مرحلة المشتريات.

للحصول على إرشادات امتثال إضافية وصحائف بيانات فنية، يُرجى زيارة مركز دعم Camcuda. وللأسئلة المتعلقة بسياسات الامتثال وحماية بيانات المؤسسة، راجع سياسة خصوصية Camcuda.

8. الأسئلة الشائعة (FAQ) لمتكاملي أنظمة الحمولات
