Guide d'intégration de caméras thermographiques pour drones : SWaP de charge utile, résolution et approvisionnement OEM

Concevoir une charge utile thermique aéroportée ne se résume pas à visser un capteur thermique sur la nacelle d'un drone en espérant obtenir une vidéo nette. Sur le terrain, l'ingénierie d'une nacelle d'imagerie de qualité industrielle relève d'un compromis technique sans concession entre sensibilité thermique, géométrie optique, efficacité électrique et dynamique de vol réelle. Qu'un véhicule aérien sans pilote (UAV) traque des microfissures sur une immense centrale solaire, inspecte des jonctions de lignes haute tension sous charge, analyse l'enveloppe de bâtiments pour détecter des infiltrations d'humidité ou mène des opérations de recherche et de sauvetage (SAR) en terrain accidenté, la plateforme est soumise à de strictes contraintes SWaP-C (taille, poids, puissance et coût). Monter un module d'imagerie infrarouge à ondes longues (LWIR) non refroidi sur un multirotor professionnel ou une plateforme à voilure fixe longue endurance impose des arbitrages rigoureux entre pas de pixel du capteur, distance d'échantillonnage au sol (GSD), masse des optiques frontales, bande passante de stabilisation et pipelines radiométriques en temps réel.

Pour les fabricants d'équipements d'origine (OEM), les intégrateurs de défense et les concepteurs de charges utiles sur mesure, réussir cette intégration exige de sélectionner la combinaison exacte de modules de capteurs thermiques nus, d'ensembles optiques bi-spectres et de matériel de traitement edge. Les décisions d'approvisionnement ne peuvent pas simplement répondre à des spécifications optiques de base : elles doivent résister aux harmoniques sévères des moteurs, aux bruits d'alimentation électrique, au souffle convectif des hélices et aux régimes complexes de contrôle des exportations. Ce manuel d'intégration technique détaille la physique des capteurs, les calculs mathématiques, les protocoles matériels, les routines d'étalonnage radiométrique et les stratégies de validation de la chaîne d'approvisionnement nécessaires pour concevoir, tester sur banc et déployer un drone à caméra thermographique écosystème opérationnel.

1. Physique des charges utiles thermiques pour drones : SWaP, optique et dynamique des capteurs

L'intégration d'une charge utile d'imagerie infrarouge sur un aéronef sans pilote commence au niveau du plan détecteur et du tracé des rayons optiques. En pratique, votre cellule se moque de la résolution de votre capteur si l'optique est si lourde qu'elle ruine l'autonomie de la batterie ou déplace le centre de gravité au-delà des limites de compensation du contrôleur de vol. Détecter des anomalies thermiques exploitables sur des hectares d'infrastructures sans dégrader les performances de vol exige une maîtrise absolue des architectures de détecteurs, de la géométrie du plan focal et des métriques de bruit.

1.1 Microbolomètres VOx non refroidis vs systèmes MWIR refroidis

En pratique, les architectures d'imagerie thermique pour plateformes aériennes se divisent en deux catégories d'ingénierie distinctes : les microbolomètres infrarouges à ondes longues (LWIR) non refroidis et les détecteurs infrarouges à ondes moyennes (MWIR) à refroidissement cryogénique.

• ⚡ Microbolomètres à oxyde de vanadium (VOx) non refroidis (LWIR, 8–14 µm) : Les détecteurs VOx non refroidis sont les piliers des secteurs des drones commerciaux, municipaux et industriels. Fonctionnant à température ambiante sans refroidisseur cryogénique, les modules de capteurs nus consomment très peu d'énergie (généralement de 1,0 W à 2,5 W), conservent un encombrement miniature et ne pèsent pratiquement rien (souvent moins de 50 g pour les cœurs OEM nus). Le matériau VOx offre un coefficient de température de résistance (TCR) élevé, assurant un rapport signal/bruit nettement supérieur à celui des puces historiques au silicium amorphe (a-Si). Avec un temps moyen entre pannes (MTBF) supérieur à 10 000 heures de fonctionnement et un coût de nomenclature maîtrisé, les cœurs VOx constituent le choix de référence pour les multirotors commerciaux, les quadricoptères d'inspection et les aéronefs de cartographie.
• ❄️ Capteurs infrarouges ondes moyennes refroidis (MWIR, 3–5 µm) (InSb, MCT) : Les détecteurs refroidis s'appuient sur un cryorefroidisseur Stirling miniature à cycle fermé intégré pour abaisser la température de la matrice de plan focal (FPA) à environ 77 Kelvin (-196 °C). Refroidir le détecteur à un tel niveau élimine pratiquement le bruit de fond thermique, offrant une sensibilité extrême (différence de température équivalente au bruit, NETD < 15 mK), des temps d'intégration de l'ordre de la microseconde et des capacités spécialisées d'imagerie optique des gaz (OGI) pour la détection des fuites de méthane et de COV. Mais il y a un revers : une charge utile refroidie consomme entre 15 W et plus de 50 W d'énergie, ajoute entre 0,8 kg et 3 kg de masse utile et intègre des pièces d'usure mécanique où le cryorefroidisseur nécessite une révision complète toutes les 4 000 à 8 000 heures. À moins de concevoir une nacelle ISR militaire tactique pour charges lourdes ou une charge utile dédiée à la détection de gaz, le LWIR non refroidi reste votre architecture cible.

1.2 Calculs de la distance d'échantillonnage au sol (GSD) et du champ de vision instantané (IFOV)

Pour détecter, reconnaître et mesurer avec précision des cibles thermiques depuis les airs, les ingénieurs de charge utile doivent calculer l' champ de vision instantané (IFOV) et la distance d'échantillonnage au sol (GSD)qui en résulte. L'IFOV est le cône angulaire capturé par un seul pixel physique projeté sur la surface cible, mesuré en radians ou en milliradians :

IFOV = p / f

Où p est le pas de pixel physique sur le plan focal (par ex. 12 µm ou 0,012 mm) et f est la distance focale de l'objectif en millimètres. L'association d'un capteur VOx moderne de 12 µm avec un objectif de 35 mm à mise au point manuelle ou continue donne :

IFOV = 0,012 mm / 35 mm = 0,0003428 rad = 0,343 mrad

Pour calculer la distance d'échantillonnage au sol spatiale (GSD_thermique) au sol à une altitude de vol par rapport au sol (AGL) donnée (H) :

GSD_thermique = H × IFOV = H × (p / f)

Si votre aéronef d'inspection vole à 50 mètres AGL (50 000 mm) avec un capteur d'une résolution de 640×512 et un pas de pixel de 12 µm couplé à cet objectif de 35 mm, votre résolution au sol s'établit à :

GSD_thermique = 50 m × 0,3428 mrad = 0,01714 m = 1,71 cm/pixel

La règle métrologique pour la mesure thermique industrielle : Voici la réalité de la thermographie : détecter une anomalie ne signifie pas la mesurer. En raison de la diffraction optique et du flou lié à la fonction d'étalement du point (PSF) sur les microbolomètres voisins, une radiométrie quantitative précise exige que la cible couvre entièrement un bloc contigu d'au moins 3×3 ou 4×4 pixels. Bien que vous puissiez repérer un composant chaud avec une GSD de 1 pixel, obtenir une mesure de température exacte nécessite que le défaut physique soit au moins trois à quatre fois plus grand que la GSD spatiale calculée.

1.3 Différence de température équivalente au bruit (NETD) et compromis d'ouverture optique (nombre F)

La sensibilité thermique est évaluée par la différence de température équivalente au bruit (NETD), exprimée en millikelvins (mK). La NETD indique l'écart de température nécessaire pour produire un signal égal au plancher de bruit électronique brut du détecteur. Des valeurs plus faibles se traduisent par une image plus nette lors de la détection de faibles anomalies thermiques, telles que les infiltrations d'eau sous toiture commerciale ou le délaminage au cœur de pales d'éoliennes en composite.

Gardez à l'esprit que la NETD globale du système est étroitement liée à l'ouverture numérique de l'optique (F#) :

NETD_système ∝ (F#)²

Un module thermique nu affichant un excellent ≤ 20 mK avec un objectif lumineux en germanium F/1.0 passera immédiatement à environ ≤ 50 mK si vous installez un ensemble optique F/1.6. Même si une plus petite ouverture allège l'objectif et limite l'encombrement de la nacelle, vous réduisez considérablement le flux de photons. Dans la conception de charges utiles, tout l'enjeu réside dans l'équilibre entre débit optique et masse de l'objectif.

2. Intégration électrique, matérielle et des protocoles de communication

Intégrer un module de capteur infrarouge au contrôleur de vol implique d'établir des liaisons ultra-rapides et ultra-stables entre le microbolomètre, l'ordinateur compagnon, la nacelle 3 axes et votre liaison de données sans fil. Si votre architecture électrique est parasitée ou mal acheminée, vous serez constamment confronté à des pertes de paquets, des sauts d'images et des données de télémétrie radiométrique corrompues.

2.1 Pipeline vidéo : MIPI-CSI2, USB 3.0, CVBS et standards de vision industrielle

Les cœurs thermiques OEM modernes délivrent des flux de capteurs via plusieurs couches physiques, en fonction des exigences de l'avionique en aval :

• ⚙️ MIPI-CSI2 (Mobile Industry Processor Interface) : Le bus de référence pour les pipelines direct-to-SoC. Le MIPI-CSI2 achemine des trames radiométriques brutes non compressées 14 bits directement dans l'espace mémoire des calculateurs compagnons embarqués (comme le NVIDIA Jetson Orin ou le NXP i.MX8) via accès direct à la mémoire (DMA), sans surcharger le CPU hôte. Lors du routage de ces lignes, maintenez une adaptation rigoureuse d'impédance différentielle de 100 Ω et conservez des longueurs de pistes inférieures à 100 mm sur la carte porteuse afin d'isoler le bus haute vitesse des bruits de commutation des contrôleurs électroniques de vitesse (ESC) des moteurs.
• ⚙️ USB 3.0 / USB-C (standard UVC) : Idéal pour le prototypage rapide et les liaisons à large bande passante vers les ordinateurs compagnons. Les implémentations USB3 Vision et UVC standard transmettent des flux radiométriques à fréquence d'images élevée et gèrent le contrôle du capteur via un faisceau de câbles unique. Sécurisez systématiquement ces liaisons à l'aide de connecteurs USB industriels à verrouillage par vis afin d'éviter que les vibrations ne déconnectent le port en plein vol.
• ⚙️ CVBS analogique (vidéo composite) : Délivre un signal composite NTSC/PAL avec une latence de transmission quasi nulle. Bien que le CVBS supprime la profondeur radiométrique 14 bits et vous limite à une palette de contraste dynamique 8 bits, il demeure une solution infaillible pour le pilotage en vue à la première personne (FPV) en temps réel et les liaisons descendantes analogiques terrestres existantes.
• ⚙️ Normes de vision industrielle : Pour les nacelles aériennes à usage intensif nécessitant un cadencement déterministe, les architectures de communication de vision industrielle constituent la norme. Pour connaître les cadres techniques détaillés régissant ces bus, les ingénieurs peuvent consulter le Standard A3 Camera Link ainsi que l'écosystème plus large défini par les Normes de vision A3.

2.2 Contrôle de nacelle et télémétrie : intégration UART, MAVLink et S.Bus

Une synchronisation rigoureuse entre le pilote automatique du drone (fonctionnant sous PX4 ou ArduPilot) et la charge utile de la caméra repose sur des architectures série optimisées. Les autopilotes communiquent avec les nacelles thermiques via des paquets de télémétrie MAVLink sur des lignes série asynchrones UART (fonctionnant de 115 200 à 921 600 bauds) ou via des interfaces de bus CAN robustes.

En exploitant les jeux de commandes MAVLink standard, notamment MAV_CMD_DO_MOUNT_CONTROL, MAV_CMD_DO_DIGICAM_CONTROL, et les MAV_CMD_IMAGE_START_CAPTURE— le contrôleur de vol peut orienter la nacelle vers des points de passage GPS spécifiques (suivi de région d'intérêt ou ROI), déclencher des captures d'instantanés radiométriques synchronisées ou basculer entre des palettes de fausses couleurs dynamiques. Des lignes secondaires S.Bus ou PWM sont généralement conservées comme commandes manuelles matérielles de secours, permettant à l'opérateur de caméra sur la station au sol de contrôler indépendamment le panoramique, l'inclinaison, le zoom et la mise au point via des commutateurs RC.

2.3 Traitement embarqué et Edge AI avec ordinateurs de bord compagnons

Se fier uniquement à l'analyse vidéo manuelle post-mission est désormais obsolète pour les inspections industrielles. Les charges utiles modernes transmettent des données brutes 14 bits directement à un calculateur embarqué via MIPI-CSI2 ou USB haut débit afin d'exécuter des réseaux neuronaux convolutifs optimisés avec TensorRT (tels que YOLOv8). Ce flux de traitement permet d'isoler automatiquement les défauts en temps réel (détection à la volée de cellules solaires fissurées, de cheminements sur isolateurs haute tension ou d'anomalies de torchères industrielles) et d'envoyer des alertes géolocalisées instantanées sur des liaisons maillées à faible bande passante, sans saturer votre flux vidéo principal.

3. Pipelines de données radiométriques, étalonnage NUC et métrologie

Convertir d'infimes variations de résistance d'une matrice de microbolomètres en données de température absolue stables et étalonnées lors de profils de vol agressifs exige une métrologie robuste et une compensation active du capteur.

3.1 Imagerie thermique qualitative vs radiométrie étalonnée

Les concepteurs de charges utiles doivent impérativement appréhender la distinction fondamentale entre visualisation qualitative et radiométrie de précision métrologique :

• 📌 Cœurs qualitatifs (non radiométriques) : Ces systèmes appliquent une égalisation d'histogramme non linéaire, une amélioration dynamique des détails (DDE) et des filtres agressifs de contrôle automatique de gain (AGC) pour convertir le flux infrarouge brut en une imagerie 8 bits à fort contraste (valeurs de niveaux de gris de 0 à 255). Ces algorithmes maximisent la netteté de l'image pour le pilotage de nuit, la sécurité périmétrique et la recherche et sauvetage de personnes, mais ils suppriment les valeurs de température absolue indispensables à l'analyse d'ingénierie.
• 📌 Cœurs quantitatifs (radiométriques étalonnés) : Les cœurs radiométriques conservent une relation strictement linéaire entre la luminance incidente et les valeurs numériques 14 bits (DN). Chaque valeur de pixel correspond directement à une valeur de température absolue (en Kelvin ou en Celsius) à l'aide de courbes d'étalonnage d'usine intégrées dans la mémoire non volatile du capteur. Ce pipeline de données étalonnées est indispensable pour les audits d'ingénierie des structures, la qualification des points chauds solaires et la maintenance prédictive des sous-stations électriques où des différentiels de température spécifiques (ΔT) imposent des réparations immédiates.

3.2 Correction de non-uniformité (NUC) : obturateur mécanique vs algorithmes sans obturateur

Les pixels des microbolomètres présentant de légères variations individuelles de réponse en gain et en décalage, les matrices FPA non refroidies souffrent d'un bruit de motif fixe (FPN) qui dérive dans le temps et fluctue avec les variations de température ambiante.

• 🛠️ NUC à obturateur mécanique : Ce mécanisme positionne une palette d'obturation interne noircie devant le plan focal pendant 250 à 500 ms. Le détecteur échantillonne cette référence thermique uniforme et met à jour ses coefficients de décalage par pixel. Bien qu'il offre une base d'étalonnage précise, le basculement physique de l'obturateur provoque un gel d'image temporaire, risquant d'interrompre les routines de suivi de cible ou de faire perdre des trames de détection par IA embarquée lors des phases de vol critiques.
• 🛠️ Algorithmes sans obturateur basés sur la scène (SBNUC) : Le traitement SBNUC applique un filtrage informatique spatio-temporel continu afin d'éliminer le bruit à motif fixe directement à partir du mouvement de la scène, sans intervention mécanique. Pour la photogrammétrie à grande vitesse, la cartographie linéaire et les inspections rapides par drone à voilure fixe où une image figée entraîne une perte de données de mesure, les modules sans obturateur fournissent des flux radiométriques ininterrompus.

3.3 Atténuation de la dérive thermique dans les enveloppes de vol à haute altitude

Les drones subissent en permanence de fortes variations de température ambiante lors d'ascensions et de descentes rapides (par exemple, un décollage depuis une surface asphaltée à 35 °C suivi d'une montée à 120 mètres sol où l'air est à 18 °C), combinées au souffle convectif intense des hélices sur la nacelle. Les cœurs radiométriques haut de gamme intègrent plusieurs thermistances internes réparties sur la matrice FPA, le châssis du boîtier et le barillet de l'objectif optique. Un retour dynamique du micrologiciel recalcule en temps réel le polynôme radiométrique, compensant l'auto-échauffement de la caméra et le refroidissement ambiant externe pour garantir une précision de mesure de ±2 °C ou ±2 %.

4. Mécanique de nacelle 3 axes, isolation vibratoire et aérodynamique

Les optiques infrarouges haute résolution installées sur une plateforme multirotor dynamique sont sensibles aux micro-vibrations d'image, à la résonance des moteurs et aux turbulences aérodynamiques. Préserver votre fonction de transfert de modulation optique (MTF) sur toute la distance d'observation nécessite une mécanique de stabilisation parfaitement ajustée.

4.1 Fréquences de résonance et adaptation de la dureté au duromètre des amortisseurs

Les moteurs brushless de drones et la charge aérodynamique des hélices génèrent des vibrations structurelles à haute fréquence, généralement comprises entre 100 Hz et 450 Hz. Si ces harmoniques se propagent jusqu'au plan du capteur thermique, elles provoquent un micro-flou à haute fréquence, altérant la netteté des contours et dégradant votre résolution spatiale au sol (GSD) effective. Les intégrateurs doivent mettre en place des platines d'amortissement de vibrations calibrées, utilisant des amortisseurs à bain d'huile silicone ou des amortisseurs à câble en acier inoxydable étalonnés.

La fréquence de résonance propre (f_n) de votre système d'isolation doit se situer nettement en dessous de la fréquence d'excitation principale du système de propulsion :

f_n = (1 / 2π) × √(k / m)

Où k représente la raideur collective du ressort (dureté au duromètre) des amortisseurs d'isolation et m est la masse de la charge utile suspendue. En atelier, l'adaptation de la dureté de vos amortisseurs (généralement entre 30A et 60A Shore) garantit que l'ensemble d'isolation ne vienne pas en butée lors de manœuvres de tangage agressives, tout en filtrant efficacement les harmoniques haute fréquence des moteurs.

4.2 Indice de protection (IP66) et blindage contre les interférences électromagnétiques (EMI)

Les drones industriels fonctionnent par mauvais temps : pluie battante, tempêtes de sable, brouillard salin maritime et brouillard givrant. La nacelle et le châssis optique doivent atteindre un IP66 indice de protection grâce à des joints toriques continus en silicone, des fenêtres optiques en germanium scellées et des évents d'égalisation de pression hydrophobes en ePTFE. De plus, les châssis de drone en fibre de carbone et les boucles de commutation ESC à fort ampérage génèrent un rayonnement électromagnétique intense. Les compartiments de capteurs sensibles nécessitent une peinture de blindage conductrice nickel-cuivre ou des joints élastomères conducteurs, ainsi que des perles de ferrite sur les câbles plats FFC internes pour empêcher les interférences électromagnétiques (EMI) haute fréquence d'altérer le circuit intégré de lecture (ROIC) du microbolomètre.

5. Instruments d'observation sur le terrain et spécifications matérielles des cœurs commerciaux

Le choix du bon moteur thermique repose sur l'adéquation entre le pas de pixel du capteur, la fréquence d'images et les modules optiques par rapport au profil de mission. Pour l'intégration personnalisée sur drone, le prototypage de charge utile ou la validation de vérité terrain, les ingénieurs s'appuient sur des modules thermiques commerciaux et des instruments de terrain de qualité industrielle. Pour examiner les cœurs de capteurs nus et les modules OEM, consultez le catalogue des modules thermiques Camcuda.

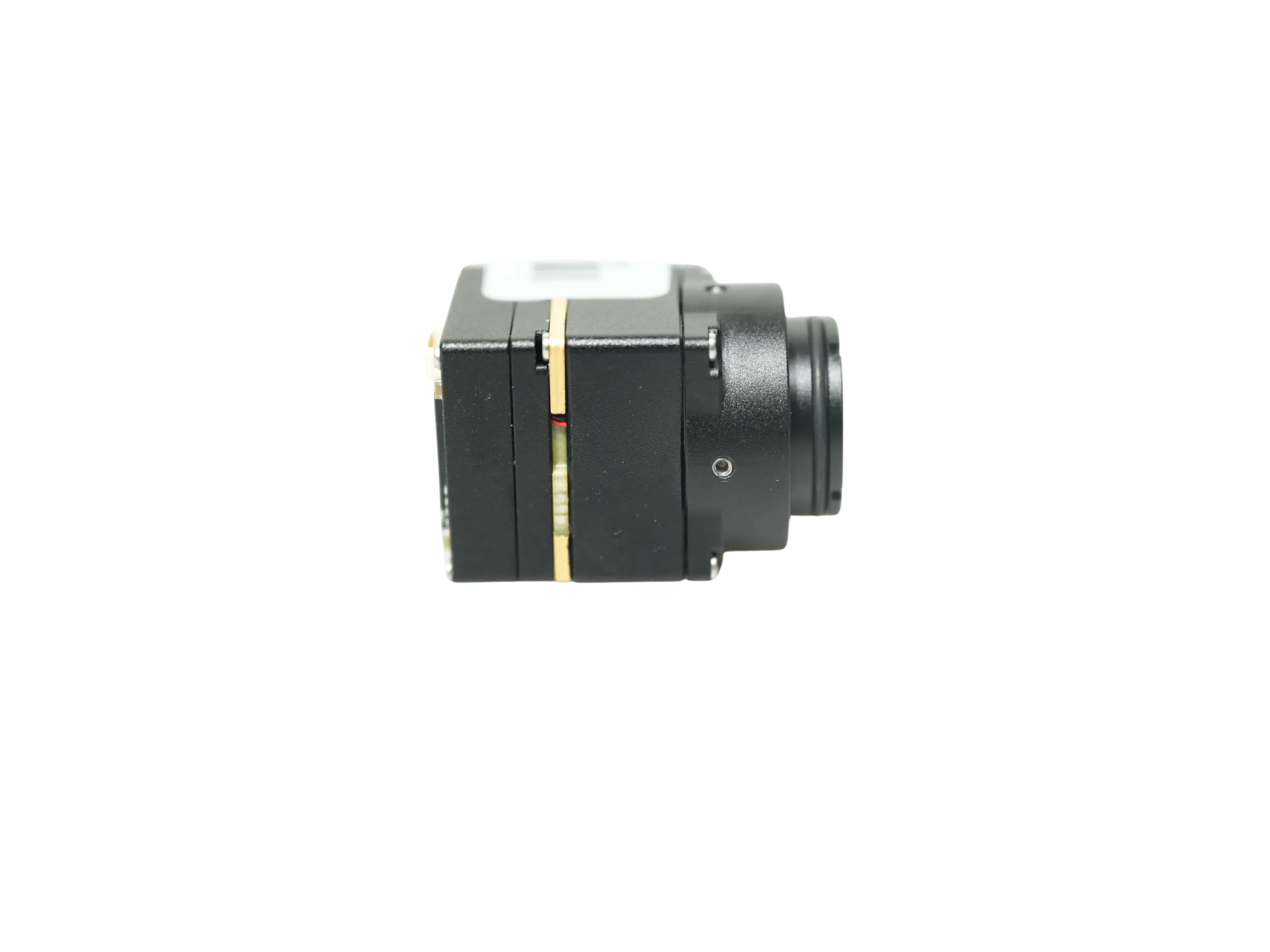

Les systèmes matériels suivants illustrent des déploiements concrets de la technologie VOx non refroidie haute résolution, de la fusion optique bi-spectrale et d'un boîtier de terrain durci :

6. Approvisionnement OEM, vérification de la chaîne logistique et conformité réglementaire

La conception d'une charge utile thermique commerciale ne se résume pas à l'optique et au code : elle exige de maîtriser les restrictions commerciales internationales, les audits de traçabilité de la chaîne d'approvisionnement et les certifications réglementaires.

6.1 Contrôles à l'exportation : limites de fréquence d'images et arrangement de Wassenaar

Conformément à l'Arrangement de Wassenaar multilatéral et aux réglementations régionales relatives à l'exportation, les moteurs de caméras thermiques fonctionnant à des taux de rafraîchissement supérieurs à 9 Hz sont classés comme biens à double usage. L'approvisionnement en cœurs de capteurs thermiques haute vitesse à 25 Hz, 30 Hz, 50 Hz ou 60 Hz pour les programmes de drones commerciaux exige des engagements d'utilisateur final (EUU) et des licences d'exportation. Les intégrateurs de charges utiles doivent intégrer les délais de mise en conformité dans leurs plannings d'approvisionnement afin de garantir une logistique transfrontalière fluide.

6.2 Directives réglementaires et conformité à la section 889 de la NDAA

Les audits des services publics municipaux gouvernementaux, les contrats d'infrastructures d'État et les programmes de défense exigent une transparence totale de la chaîne d'approvisionnement. Spécifier des composants conformes aux Section 889 du NDAA exigences garantit que votre suite avionique ne contient aucun chipset de télécommunication ou de surveillance interdit. Pour le matériel déployé au sein de l'Union européenne, la pleine conformité avec les directives CE, RoHS et DEEE est obligatoire. Pour consulter ces normes réglementaires, visitez notre Documentation de conformité UE et consultez nos protocoles d'intégrité des données d'entreprise via la Politique de confidentialité.

6.3 Harmonisation optique en usine (Boresighting) et alignement de l'axe optique

Pour les charges utiles à double capteur combinant un cœur thermique LWIR et un capteur électro-optique visible haute résolution ou faible luminosité, l'alignement optique en usine (boresighting) est critique. Tout désalignement angulaire physique entre les axes optiques introduit une grave erreur de parallaxe, entraînant une dérive de la superposition par fusion de contours visuelle et thermique lorsque la distance à la cible varie. Les acheteurs OEM doivent exiger des matrices d'alignement optique étalonnées en usine et stockées dans la mémoire non volatile de la caméra afin de piloter la correction numérique automatique du parallaxe au niveau du micrologiciel.

7. Questions techniques fréquentes (FAQ approfondie)
