Diseñar una carga útil de termografía aérea es un ejercicio exigente que combina física, aerodinámica, aislamiento de ruido eléctrico y computación perimetral embebida. En el taller, los ingenieros aeroespaciales, fabricantes de drones comerciales e integradores de cargas útiles se enfrentan a restricciones operativas implacables. Cada gramo de peso muerto parásito que se añade a un cardán (gimbal) estabilizado reduce directamente la autonomía de la batería, desestabiliza la dinámica de vuelo con viento turbulento y lleva los bucles de control PID de los motores sin escobillas (brushless) a sus límites absolutos. Al mismo tiempo, escatimar en resolución espacial óptica o en sensibilidad del microbolómetro para ahorrar masa resulta en un sensor aéreo incapaz de resolver con fiabilidad defectos subterráneos en servicios públicos, derivaciones (shunts) a nivel de celda solar o fugas térmicas sutiles en envolventes de edificios desde las alturas de vuelo estándar.
Integrar con éxito la carga útil de un UAV térmico (vehículo aéreo no tripulado) es mucho más complejo que simplemente acoplar una cámara térmica con carcasa bajo una estructura y esperar los mejores resultados. Un flujo de trabajo de integración profesional exige cálculos precisos de la distancia de muestreo terrestre (GSD) según las distintas altitudes objetivo, una distribución limpia de alimentación de CC aislada del severo ruido de conmutación del ESC, interfaces deterministas de baja latencia (como SPI, MIPI-CSI, USB o DVP) para la IA perimetral de la computadora complementaria y una gestión impecable de la desviación de calibración radiométrica generada por las turbulencias de las hélices. Esta completa guía técnica detalla los principios de ingeniería probados en campo, las fórmulas matemáticas clave y los criterios de selección de hardware necesarios para integrar e implementar núcleos OEM de infrarrojo de onda larga (LWIR) y sensores multiespectrales en plataformas aéreas comerciales.
Tabla de contenidos
- 👉 1. Física de la resolución espacial: óptica, altitud y distancia de muestreo del terreno (GSD)
- 👉 2. Optimización SWaP-C y diseño de gimbal
- 👉 3. Interfaces de hardware y arquitecturas de computación perimetral
- 👉 4. Calibración radiométrica, NUC y deriva aerodinámica
- 👉 5. Fusión de sensores: cargas útiles aéreas frente a sistemas de referencia terrestre
- 👉 6. Muestra exhaustiva de productos y comparativa de hardware OEM
- 👉 7. Preguntas frecuentes sobre integración e implementación
1. Física de la resolución espacial: óptica, altitud y distancia de muestreo del terreno (GSD)
El principal punto de fallo en la termografía aérea se reduce a una resolución espacial deficiente sobre la superficie objetivo. Cuando una matriz de plano focal de infrarrojo de onda larga (LWIR) no refrigerada opera a las altitudes de vuelo habituales en aviación civil —por lo general entre 30 y 120 metros sobre el nivel del suelo (AGL)—, la huella física del defecto debe cubrir un número suficiente de píxeles activos del detector. Si no se garantiza una cobertura de píxeles adecuada, el sensor promedia la temperatura del objetivo con la de las superficies ambientales circundantes, lo que genera lecturas térmicas muy imprecisas o hace que los inspectores pasen por alto fallos estructurales críticos.
Matemáticas geométricas de la termografía aérea
Para dimensionar el conjunto óptico y el núcleo del sensor sin conjeturas, calcule el campo de visión instantáneo (IFOV) y la distancia de muestreo terrestre (GSD) resultante. Las ecuaciones geométricas fundamentales que rigen la óptica de los sensores infrarrojos son sencillas:
IFOV = p / f | GSD = (p × H) / f = IFOV × H
A continuación se detalla el significado de estas variables en campo:
- ⚙️ GSD: Distancia de muestreo terrestre (medida en milímetros o centímetros por píxel en el objetivo terrestre).
- ⚙️ p: Paso de píxel físico del detector (habitualmente 12 µm, 17 µm o 35 µm en microbolómetros no refrigerados).
- ⚙️ f: Distancia focal efectiva del conjunto óptico de germanio (en milímetros).
- ⚙️ H: Altitud de vuelo real sobre el plano objetivo (en metros AGL).
- ⚙️ IFOV: Campo de visión instantáneo para un elemento detector individual (en milirradianes).
Tenga en cuenta lo siguiente: aunque la GSD indica la porción física de terreno que representa un píxel individual, las normas de ensayos no destructivos —como los protocolos establecidos por el comité de Ensayos Térmicos/Infrarrojos de la ASNT — dejan en claro que la simple detección no equivale a una medición radiométrica precisa. La difracción óptica, las aberraciones de la lente y la función de transferencia de modulación (MTF) del sensor obligan a que un punto caliente abarque varios píxeles adyacentes antes de alcanzar una verdadera convergencia térmica radiométrica.
En la práctica, los integradores deben calcular el campo de visión instantáneo de medición (MFOV), el cual exige una proyección mínima absoluta de 3 × 3 a 4 × 4 píxeles contiguos del detector sobre el objetivo:
MFOV ≈ 3 × IFOV a 4 × IFOV
Si una grapa de subestación eléctrica, un diodo de derivación solar o una fisura en el aislamiento de un edificio cubren menos píxeles que su umbral de MFOV, los datos térmicos registrados se convierten en una mezcla matemática del objetivo y su fondo, arruinando su diagnóstico. Para profundizar en los formatos de microbolómetros y el emparejamiento de lentes, consulte nuestra revisión técnica exhaustiva sobre módulos térmicos LWIR no refrigerados para monitorización industrial.
| Perfil de inspección | Altitud operativa (AGL) | Dimensiones del objetivo | Matriz mínima recomendada | Requisito de trayectoria óptica |
|---|---|---|---|---|
| Auditoría industrial y de HVAC a corta distancia | 5 m – 15 m | 5 cm – 15 cm | 160 × 120 / 256 × 192 | Campo amplio (FOV de 45° – 56°) |
| Inspección de energía solar en tejados y subestaciones | 20 m – 50 m | 2 cm – 5 cm | 384 × 288 / 640 × 512 | Campo medio (FOV de 25° – 35°) |
| Inspección de redes de suministro y líneas de transmisión | 50 m – 120 m | 1 cm – 3 cm | 640 × 512 / 1280 × 1024 | Teleobjetivo estrecho (FOV de 10° – 15°) |
2. Optimización SWaP-C y diseño de gimbal
En el ámbito aeroespacial no tripulado, el tamaño, peso, potencia y coste (SWaP-C) dictan su rango operativo. Integrar una cámara térmica en una plataforma multirrotor o de ala fija requiere una estricta gestión del consumo energético, vías eficientes de disipación térmica y un riguroso equilibrado del centro de gravedad (CG).
Balance de masa e inercia del gimbal
Las cámaras térmicas portátiles totalmente ensambladas vienen encapsuladas en aluminio grueso, sobremoldeo de goma pesada, voluminosos paquetes de iones de litio y pantallas integradas. Estas unidades completas superan fácilmente los 500 a más de 1000 gramos. Intentar montar un dispositivo portátil en un gimbal aéreo genera enormes complicaciones de integración:
- ⚠️ Penalizaciones en la autonomía de vuelo: Cada 100 gramos de masa de carga útil inerte obligan a los motores a consumir mayor corriente continua de la batería de vuelo, reduciendo el tiempo de vuelo estacionario y el área de cobertura hasta entre un 30 % y un 50 %.
- ⚠️ Inercia rotacional y dimensionamiento: Las carcasas voluminosas exigen motores brushless para gimbal sobredimensionados y de alto par. Este mayor momento de inercia de la masa dificulta el ajuste del bucle, provocando vibraciones de alta frecuencia durante maniobras rápidas o vientos racheados.
- ⚠️ Resistencia aerodinámica: Las carcasas de gran tamaño presentan una sección transversal considerable frente al flujo de las hélices y el viento en contra, generando oscilaciones no deseadas que los bucles estándar de estabilización del gimbal difícilmente logran amortiguar.

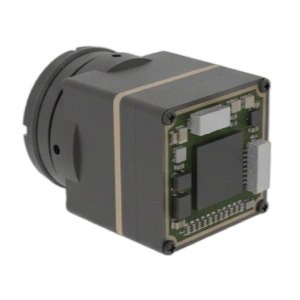

Los núcleos de imagen térmica OEM sin carcasa eliminan estos puntos de fallo al prescindir de interfaces de usuario, baterías y carcasas exteriores. Un núcleo barebone con un peso inferior a 20-50 gramos se integra a la perfección en gimbals microestabilizados de tracción directa de 2 o 3 ejes, preservando la eficiencia aerodinámica y maximizando sus tiempos de vuelo.
Suministro de alimentación y mitigación del ruido eléctrico
Los drones son entornos con alto ruido electrónico. Las baterías de polímero de litio (LiPo) de varias celdas (habitualmente configuraciones de 4S a 12S) sufren caídas de tensión severas bajo carga, combinadas con molestos rizos de conmutación de alta frecuencia generados por los variadores electrónicos de velocidad (ESC) sin escobillas. Los microbolómetros LWIR no refrigerados son excepcionalmente sensibles al rizado de la línea de alimentación; el ruido de alimentación no mitigado se manifiesta de inmediato como bandas horizontales, ruido de patrón fijo (FPN) y deriva radiométrica en los fotogramas.
Los ingenieros de carga útil necesitan una conversión de energía aislada y dedicada. La configuración óptima implica un regulador reductor DC-DC buck de alta eficiencia seguido directamente por un regulador lineal de baja caída (LDO) con una alta relación de rechazo a la fuente de alimentación (PSRR). Esto proporciona una línea de alimentación de 3,3 V DC ultra limpia y libre de rizado al núcleo térmico. Los planos de tierra deben desacoplarse mediante perlas de ferrita para evitar que el rebote de tierra de los motores corrompa las líneas de datos SPI o MIPI de alta velocidad.
3. Interfaces de hardware y arquitecturas de computación perimetral
La termografía aérea moderna avanza rápidamente hacia la detección automatizada de anomalías directamente a bordo del UAV. En lugar de limitarse a transmitir una señal de vídeo analógico de menor resolución a un monitor en tierra, los ingenieros instalan ordenadores auxiliares —como los módulos NVIDIA Jetson Orin o las placas Raspberry Pi Compute Module 4 (CM4)— para procesar datos radiométricos en tiempo real.
| Protocolo de interfaz de host | Profundidad radiométrica | Perfil de latencia | Carga computacional | Complejidad de integración de hardware |
|---|---|---|---|---|
| SPI (interfaz periférica serie) | Raw completo de 14 bits / 16 bits | Inferior a 10 ms (determinista) | Bajo a moderado | FPC simple de 10 pines / Bus directo a microcontrolador |
| MIPI-CSI-2 | Completo de 14 bits / Raw Bayer/YUV | < 2 ms (ultrabaja) | Mínimo (DMA de copia cero) | Alta (enrutamiento diferencial con adaptación de impedancia) |
| USB 2.0 / UVC | YUV procesado / Raw encapsulado | 15 ms – 40 ms | Moderada (pila de controladores) | Conector estándar Plug-and-Play |
| CVBS analógico / PAL | Ninguno (solo AGC visual) | < 1 ms | Cero (transmisor de RF directo) | Línea coaxial convencional de 2 hilos |
Integración de software embebido (ROS, MAVLink y V4L2)
Para implementar una cadena de procesamiento de detección autónoma de fallos, envíe los fotogramas térmicos sin procesar directamente a marcos de visión embebida. Las configuraciones avanzadas, como las tratadas en Diseño de sistemas de visión, aprovechan redes neuronales ligeras en el edge (como YOLOv8-nano) para detectar sobrecalentamientos, fugas de gas o fallos de aislamiento estructural en tiempo real.
En los desarrollos estándar de drones, la pila de software se ejecuta en tres etapas diferenciadas:
- ⚙️ Captura de fotogramas y procesamiento radiométrico: El ordenador edge extrae números digitales (DN) sin procesar de 14 bits mediante SPI de alta velocidad o acceso directo a memoria (DMA) por MIPI. Las matrices de calibración del firmware convierten cada valor DN en unidades de temperatura absoluta (Kelvin o Celsius) utilizando la telemetría del termistor integrado:
T_pixel = f(DN_raw, T_fpa, T_lens_housing)
- ⚙️ Inferencia de IA en tiempo real: El fotograma calibrado se envía como una matriz de punto flotante normalizada directamente a un motor de inferencia TensorRT. La red aísla anomalías, destacando diferenciales térmicos localizados (ΔT ≥ 15 °C sobre la referencia ambiental).
- ⚙️ Geoetiquetado espacial mediante MAVLink / ROS: El pipeline de visión se comunica con el controlador de vuelo (con PX4 o ArduPilot) a través de una conexión serie MAVLink. El posicionamiento RTK en tiempo real, la altitud AGL y los valores de cabeceo/guiñada (pitch/yaw) del gimbal se escriben directamente en los metadatos EXIF del fotograma térmico o se transmiten a la estación de control en tierra (GCS).
4. Calibración radiométrica, NUC y deriva aerodinámica
Las matrices de microbolómetros no refrigerados —ya estén fabricadas con óxido de vanadio (VOx) o silicio amorfo (α-Si)— son resistencias térmicas que absorben la radiación infrarroja y alteran su resistencia eléctrica. Dado que la carcasa del sensor y los elementos ópticos cambian de temperatura durante el vuelo, mantener estable la calibración térmica representa un reto continuo de ingeniería.
Flujo de hélice aerodinámico (prop-wash) y deriva convectiva
Durante el vuelo, el flujo descendente de las hélices proyecta aire turbulento a alta velocidad directamente sobre la carga útil del estabilizador. Ascender o descender rápidamente expone la carga útil a bruscas variaciones de temperatura ambiente (cambiando fácilmente de 5 °C a 15 °C en cuestión de minutos). Esta dinámica provoca rápidos cambios en la temperatura del sustrato de la matriz de plano focal ($T_{\text{fpa}}$) y del cilindro de la lente ($T_{\text{lens}}$), generando una deriva térmica no uniforme en la matriz de microbolómetros.
Mecanismos de corrección de no uniformidad (NUC)
Para eliminar el ruido de patrón fijo espacial (FPN) y mantener la precisión de la temperatura, las cámaras térmicas ejecutan la corrección de no uniformidad (NUC):
- ⚙️ NUC mediante obturador mecánico: Un diminuto obturador mecánico motorizado se interpone frente a la matriz durante 200 ms a 500 ms, proporcionando al sensor una referencia térmica ópticamente uniforme para calcular las nuevas correcciones de desviación de píxeles. Resulta muy preciso, pero dicho obturador físico añade piezas móviles, incrementa la masa del núcleo e introduce una congelación momentánea del vídeo que puede interrumpir los algoritmos de seguimiento de objetivos o los bucles de vuelo visual autónomo.
- ⚙️ NUC algorítmica sin obturador: Los módulos OEM modernos emplean modelos matemáticos dinámicos. Los termistores ubicados a lo largo de la trayectoria óptica y el sustrato del sensor envían actualizaciones continuas de temperatura a las tablas de consulta (LUT) del firmware. Esto proporciona una transmisión de vídeo continua y sin congelaciones, ideal para el seguimiento a alta velocidad y la evasión de obstáculos.
Para obtener más información sobre la ingeniería de calibración y las tablas de consulta de fábrica, explore nuestra biblioteca técnica en la categoría de guías de termografía.
5. Fusión de sensores: cargas útiles aéreas frente a sistemas de referencia terrestre
Las inspecciones industriales funcionan mejor como un proceso de dos etapas. Una plataforma aérea UAV térmico realiza barridos de grandes áreas en hectáreas de infraestructura en cuestión de minutos, mientras que los equipos en tierra utilizan cámaras termográficas portátiles y robustas para la verificación a corta distancia y la elaboración de informes formales.
Principios de fusión multiespectral
Si bien la tecnología LWIR independiente es insuperable para detectar diferenciales de temperatura, las imágenes térmicas carecen de definición en los bordes, texturas y texto legible. Los sistemas de fusión de doble espectro solucionan esto combinando dos espectros independientes:
- ✅ Canal de infrarrojo de onda larga (8–14 µm): Mide la radiación térmica emisiva pura, localizando con precisión acumulaciones de calor subsuperficiales, disyuntores sobrecargados y deficiencias de aislamiento en condiciones de oscuridad total.
- ✅ Canal CMOS visible / para baja luminosidad (400–900 nm): Capta luz reflejada de alto contraste, ofreciendo bordes físicos nítidos, etiquetas de activos, cableados estructurales y un minucioso detalle de texturas.
Los procesadores de señal de imagen (ISP) integrados ejecutan algoritmos de detección de bordes de paso alto (como los operadores Sobel o Laplace) en la señal visible, extraen los contornos estructurales de alto contraste y los superponen geométricamente sobre la imagen LWIR en falso color. Esto permite a los equipos en tierra u operadores remotos leer instantáneamente números de serie, etiquetas de advertencia y delimitaciones de componentes directamente sobre el mapa térmico.
6. Muestra exhaustiva de productos y comparativa de hardware OEM
Seleccionar el hardware térmico adecuado implica adaptar las especificaciones físicas a su nivel de despliegue específico. A continuación, desglosamos dos instrumentos de grado industrial: un módulo OEM básico y ultraligero diseñado para cargas útiles integradas en drones, y un observador portátil robusto de doble espectro creado para la verificación sobre el terreno y las inspecciones de campo.
Módulo de imagen térmica LWIR no refrigerado 160×120 TC160-NF
Perfil de integración principal: Núcleo térmico OEM ultraligero sin carcasa diseñado para computadoras complementarias, cargas útiles aéreas integradas, plataformas de detección inteligente y sistemas industriales con restricciones de SWaP.
El TC160-NF es un módulo de infrarrojos de onda larga (LWIR) no refrigerado y ultracompacto, diseñado específicamente para desarrolladores OEM que requieren datos térmicos radiométricos limpios en un formato micrométrico. Operando en la banda estándar de 8–14 µm a hasta 25 FPS, el núcleo se conecta a través de un bus host SPI mediante un conector de circuito impreso flexible (FPC) de 10 pines y paso de 0,5 mm. Con un consumo de solo 76–78 mW en una línea directa de 3,3 V CC, este módulo sin carcasa se integra perfectamente en microestabilizadores y carcasas compactas de drones sin agotar la batería ni causar problemas de estrangulamiento térmico.
| Especificaciones del detector | |
|---|---|
| Modelo de producto / SKU | TC160-NF / MI1602M5S |
| Arquitectura del detector | Módulo microbolómetro LWIR no refrigerado |
| Resolución térmica | 160 × 120 (19.200 píxeles activos) |
| Paso de píxel y banda espectral | Referencia de 35 µm | 8 – 14 µm LWIR |
| Tasa máxima de fotogramas | Hasta 25 FPS |
| Óptica y campo de visión | |
| Configuración de la trayectoria óptica | Conjunto óptico fijo de campo de visión estrecho |
| Campo de visión (FOV D/H/V) | 56° diagonal / 45° horizontal / 34° vertical |
| Parámetros eléctricos y mecánicos | |
| Tensión de alimentación y potencia | Alimentación de 3,3 V CC | Consumo reducido de ~76 – 78 mW |
| Interfaz de host y conector | Interfaz de host SPI | FPC de 10 pines (paso de 0,5 mm) |
| Temperatura de funcionamiento y calibración | Referencia de -20 °C a +85 °C | Salida térmica calibrada de fábrica |
Observador térmico portátil de fusión de doble luz serie Ura-Z
Perfil de integración principal: Dispositivo portátil de observación multiespectral de alta resolución para verificación sobre el terreno, búsqueda en exteriores, seguridad perimetral y documentación de instalaciones.
La serie Ura-Z es un robusto visor térmico portátil de doble espectro diseñado para ofrecer a los inspectores de campo imágenes multiespectrales nítidas y una sólida verificación radiométrica en entornos hostiles. Equipado con un detector térmico no refrigerado de 640×512 con un tamaño de píxel de 12 µm, se combina con una lente de enfoque manual de 35 mm que proporciona un campo de visión de 12,6° × 10,1°. El Ura-Z combina señales térmicas y visibles de baja luminosidad en una sola pantalla, lo que permite a los técnicos confirmar al instante las anomalías detectadas desde el aire. Protegido por una carcasa con certificación IP66, un peso inferior a 1 kg y un rango operativo de -40 °C a +50 °C, es el complemento portátil esencial para los equipos de inspección aérea.
| Parámetros técnicos clave | |
|---|---|
| Familia de productos | Visor de observación con fusión de doble espectro serie Ura-Z |
| Modos de observación | Fusión de doble espectro (térmica + mejora visible con poca luz) |
| Resolución térmica | 640 × 512 |
| Paso de píxel | 12 µm |
| Configuración de la lente | Lente de enfoque manual de 35 mm |
| Campo de visión (FOV) | 12,6° × 10,1° |
| Grado de protección | Carcasa de campo robusta IP66 |
| Temperatura de funcionamiento | -40 °C a +50 °C |
| Dimensiones y peso | ≤ 153 × 150 × 68 mm | Peso total portátil ≤ 1 kg |
Comparativa arquitectónica directa
| Parámetro de ingeniería | Módulo OEM sin carcasa TC160-NF | Visor portátil de la serie Ura-Z |
|---|---|---|
| Clase de factor de forma | Núcleo térmico OEM en placa descubierta | Dispositivo portátil robustecido completo |
| Función operativa principal | Carga útil para gimbal de UAV / Detección por IA integrada | Verificación sobre el terreno / Documentación in situ |
| Resolución y paso de píxel del sensor | 160 × 120 (paso de 35 µm) | 640 × 512 (paso de 12 µm) |
| Modalidad espectral | LWIR no refrigerado (8–14 µm) | Luz dual (fusión de LWIR + luz visible con baja iluminación) |
| Campo de visión óptico | 45° horizontal (56° diagonal) | 12,6° × 10,1° (teleobjetivo de 35 mm) |
| Consumo de energía | 76 – 78 mW (Línea directa de 3,3 V) | Sistema de batería interna / Carga CC |
| Masa física | < 15 gramos (Núcleo ultraligero) | ≤ 1000 gramos (Reforzado para campo) |
| Conectividad con el host | Bus SPI / Interfaz FPC de 10 pines | Pantalla integrada / Puertos de exportación externa |
Para explorar nuestra línea completa de instrumentos de imagen comercial, consulte nuestro catálogo de dispositivos de observación térmica, o consulte nuestro desglose de aplicaciones para termografía de campo en exteriores.
7. Preguntas frecuentes sobre integración e implementación
¿Por qué suele ser insuficiente la resolución de imagen al utilizar un UAV térmico para la inspección de plantas solares a gran escala?
¿Cómo pueden los ingenieros de drones superar los cuellos de botella de SWaP (tamaño, peso y consumo de energía) en las cargas útiles aéreas?
¿Qué interfaz de datos es la más adecuada para conectar un núcleo térmico a un ordenador complementario de a bordo?
¿Cómo afectan las vibraciones de los motores de la estructura y la turbulencia del flujo de las hélices a los sensores térmicos no refrigerados?
¿Qué controles de exportación y normativas de cumplimiento se aplican a los núcleos térmicos OEM y a las plataformas térmicas de UAV?
Para consultas de ingeniería personalizada, esquemas de integración OEM o cotizaciones de componentes por volumen, contáctenos directamente a través de nuestro portal de solicitudes de cotización (RFQ) de ingeniería o consulte nuestros análisis técnicos más recientes en nuestro blog de termografía industrial.
